§ 52. Принципы радиосвязи
Принципы радиосвязи заключаются в следующем. Переменный электрический ток высокой частоты, созданный в передающей антенне, вызывает в окружающем пространстве быстроменяющееся электромагнитное поле, которое распространяется в виде электромагнитной волны. Достигая приемной антенны, электромагнитная волна вызывает в ней переменный ток той же частоты, на которой работает передатчик.
Важнейшим этапом в развитии радиосвязи было создание в 1913 г. генератора незатухающих электромагнитных колебаний. Кроме передачи телеграфных сигналов, состоящих из коротких и более продолжительных импульсов («точки» и «тире») электромагнитных волн, стала возможной надежная и высококачественная радиотелефонная связь — передача речи и музыки с помощью электромагнитных волн.
Радиотелефонная связь. При радиотелефонной связи колебания давления воздуха в звуковой волне превращаются с помощью микрофона в электрические колебания той же формы. Казалось бы, если эти колебания усилить и подать в антенну, то можно будет передавать на расстояние речь и музыку с помощью электромагнитных волн.
Однако в действительности такой способ передачи неосуществим. Дело в том, что частота звуковых колебаний мала, а электромагнитные волны низкой (звуковой) частоты имеют малую интенсивность.
Модуляция. Для осуществления радиотелефонной связи необходимо использовать высокочастотные колебания, интенсивно излучаемые антенной. Незатухающие гармонические колебания высокой частоты вырабатывает генератор, например генератор на транзисторе.
Для передачи звука эти высокочастотные колебания изменяют, или, как говорят, модулируют, с помощью электрических колебаний низкой (звуковой) частоты. Можно, например, изменять со звуковой частотой амплитуду высокочастотных колебаний. Этот способ называют амплитудной модуляцией.
На рисунке 7.8 приведены три графика: а) график колебаний высокой частоты, которую называют несущей частотой; б) график колебаний звуковой частоты, т. е. модулирующих колебаний; в) график модулированных по амплитуде колебаний.
Без модуляции мы в лучшем случае можем контролировать лишь, работает станция или молчит. Без модуляции нет ни телефонной, ни телевизионной передачи.
Модуляция — медленный процесс. Это такие изменения в высокочастотной колебательной системе, при которых она успевает совершить очень много высокочастотных колебаний, прежде чем их амплитуда изменится заметным образом.
Детектирование. В приемнике из модулированных колебаний высокой частоты выделяются низкочастотные колебания. Такой процесс преобразования сигнала называют детектированием.
Полученный в результате детектирования сигнал соответствует тому звуковому сигналу, который действовал на микрофон передатчика. После усиления колебания низкой частоты могут быть превращены в звук.
Основные принципы радиосвязи представлены в виде блок-схемы на рисунке 7.9.
Что относится к принципам радиосвязи
Радиосвязь – передача и прием информации с помощью радиоволн, распространяющихся в пространстве без проводов.
Источник – переменный ток частоты от 2 · 10 4 Гц до 10 9 Гц ( λ =0,3 м – 1,5 · 10 4 м)
Вида радиосвязи (отличаются типом кодирования передаваемого сигнала):
радиотелеграфная связь ( осуществляется путем передачи сочетания точек и тире, кодирующего букву алфавита в азбуке Морзе) ; радиотелефонная связь ( передача подобной информации только для приема конкретным абонентом. При радиотелефонной связи колебания давления воздуха в звуковой волне превращаются с помощью микрофона в электрические
колебания той же формы ); радиовещание ( передача в эфир речи, музыки, звуковых
Отличаются типом кодирования передаваемого сигнала.
Переменный электрический ток высокой частоты, созданный в передающей антенне, вызывает в окружающем пространстве быстро меняющееся электромагнитное поле, которое распространяется в виде электромагнитной волны. Достигая приемной антенны, электромагнитная волна вызывает в ней переменный ток той же частоты, на которой работает передатчик.
Важнейшим этапом в развитии радиосвязи было создание в 1913 г. генератора незатухающих электромагнитных колебаний. Кроме передачи телеграфных сигналов, состоящих из коротких и более продолжительных импульсов («точки» и «тире») электромагнитных волн, стала возможной надежная и высококачественная радиотелефонная связь — передача речи и музыки с помощью электромагнитных волн.
Частота звуковых колебаний мала, а электромагнитные волны низкой (звуковой) частоты имеют малую интенсивность.
З адающий генератор вырабатывает гармонические колебания высокой
частоты (несущая частота более 100 тыс.Гц).
Микрофон преобразует механические звуковые колебания в электрические
Модулятор изменяет по частоте или амплитуде высокочастотные колебания с
помощью электрических колебаний низкой частоты.
Усилители высокой и низкой частоты усиливают по мощность высокочастотные
и звуковые (низкочастотные) колебания.
Передающая антенна излуч ает м одулированные электромагнитные волны.
Принципы радиосвязи
Для радиосвязи нужны два отдельных прибора: передатчик и приёмник электромагнитных волн. Для понимания принципов их работы рассмотрим простейшие приборы, созданные немецким учёным Г.Герцем в 1886 году.
Вы видите устройство передатчика. Проволоку разрезали пополам, присоединив получившиеся отрезки к высоковольтному трансформатору. Размер воздушного промежутка между концами проволок установили таким, чтобы в нём часто проскакивали искры.
Искры – это электрический ток в воздухе. Поэтому в момент их проскакивания электроны с отрицательно наэлектризованной части проволоки устремлялись к её положительно наэлектризованной части. Это значит, что в проволоке возникал пульсирующий (переменный) ток, а вокруг неё – пульсирующее (переменное) электромагнитное поле.
Таким образом, проволоки представляют собой и передатчик, и передающую антенну. Электромагнитное поле распространяется электромагнитными волнами, поэтому может быть уловлено на расстоянии. Для этого требуется приёмник: два таких же отрезка проволоки, располагаемые параллельно антенне передатчика. Поскольку энергия волн передатчика распространяется во все стороны, а приёмник улавливает только небольшую их часть, искры в воздушном промежутке приёмника очень малы. Однако их можно видеть невооружённым глазом в темноте.
Передатчик и приёмник Герца не могли быть использованы для дальней радиосвязи. Причина этого – небольшая мощность радиоволн из-за невысокой частоты переменного тока, создаваемого искрами. Поэтому нужно было создать такой генератор тока высокой частоты, мощности которого хватило бы для радиопередач на расстоянии десятков и сотен километров. Когда эта задача была решена, стала возможна не только радиотелеграфная связь, когда слова (по буквам) передаются посредством коротких и длинных импульсов азбуки Морзе, но и радиотелефонная связь, передающая человеческий голос.
Принципиальная схема радиотелефонной связи показана на рисунке ниже. Во-первых, передатчик содержит высокочастотный генератор для обеспечения нужной мощности излучения. Именно он формирует так называемую несущую частоту, на которую настраивается приёмник. Во-вторых, передатчик содержит модулятор – устройство, изменяющее амплитуду или частоту несущей волны «в такт» с передаваемым голосом или музыкой. В-третьих, передатчик имеет передающую антенну.
Наиболее проста для понимания амплитудная модуляция. Высокочастотные колебания, созданные генератором, сначала имеют постоянную амплитуду (см. на рисунке слева). Модулятор меняет амплитуду несущей частоты «по форме» низкочастотного сигнала, поступающего от микрофона. Модулированный сигнал достигает приёмной антенны в виде волн с меняющейся амплитудой (см. на рисунке в центре).
Обратный процесс называется демодуляцией. Приёмная антенна улавливает волны сразу от множества передатчиков, работающих на разных частотах. Поэтому нужно отделить сигнал только от определённого передатчика, работающего на выбираемой нами несущей частоте. Для этого служит приёмный настроечный контур. Выделенный им сигнал «нашего» передатчика направляется в демодулятор – устройство, отделяющее полезный для слушателя низкочастотный сигнал от несущих колебаний. Именно этот сигнал и поступает в наушники или громкоговорители.
Для различных потребителей услуг радиосвязи используются разные диапазоны волн. Различают сверхдлинные, длинные, средние, короткие и ультракороткие радиоволны (см. таблицу).
Основные виды и принципы работы радиосвязи
Радиосигналы происходят в результате направленного перемещения радиоволн. Подобно волнам на пруду, радиоволна представляет собой серию повторяющихся пиков и впадин. Радиоволна генерируется передатчиком, а затем обнаруживается приёмником.
Основные разновидности радиосвязи и их применение
Для передачи радиосигнала применяются антенны. Конструкция любой антенны предусматривает концентрацию радиоволн, которые содержатся в луче, с увеличением степени такой концентрации КПД антенного устройства увеличивается. Конструктивные особенности передатчика и антенны определяют разновидности радиосвязи.
Радиорелейная связь
Функции радиорелейной линии заключаются в приёме и ретрансляции сигналов, которые принимаются либо от другой радиостанции, либо от провода, оптоволоконного, микроволнового, коаксиального кабеля или другого канала интегрированной наземной линии. Радиорелейная связь – важная, хотя уже и постепенно устаревающая технология системы радиосвязи.
Расположение радиорелейных станций и диаграммы направленности антенн должны быть установлены так, чтобы обеспечивать минимальные помехи для наземных спутниковых станций. Аналоговые и цифровые схемы основной полосы частот радиорелейной связи аналогичны спутниковым системам, однако процесс обмена и передачи сигналов происходит в атмосфере. Радиорелейные линии могут быть частью соединения между земной станцией и центром коммутации сигнала.
Передача сигналов через спутник
Теперь рассмотрим, как работает радио на примере телекоммуникационного сообщения через спутники. Для передачи сигналов антеннам на Земле используются все те же радиоволны. Информация может включать:
Спутниковая передача сигналов происходит по пути их распространения в прямой видимости от наземной станции к спутнику связи (восходящая линия связи) и обратно к земной станции (нисходящая линия связи). Спутник обычно размещается на геостационарной орбите, на высоте около 18…20 тыс. км над Землей, так что он кажется неподвижным из любой точки, откуда виден. Оттуда спутник действует как ретранслятор в небе. Наземная станция включает в себя антенны, здания и электронику, необходимые для передачи, приёма и последующей обработки сигналов.
Используемый частотный спектр аналогичен тому, который применяется для наземного микроволнового радио. Антенна наземной станции обычно является остронаправленной, в то время как спутниковая антенна имеет увеличенную ширину луча, чтобы покрывать большую часть земной поверхности и иметь возможность одновременно связываться со многими удаленными друг от друга земными станциями.
Сотовая связь
Общим элементом всех технологий сотовой связи является использование определенных радиочастот, а также повторное использование частот. Это позволяет предоставлять услугу большому количеству абонентов при уменьшении количества каналов (ширины полосы). Можно создавать широкие сети связи за счет полной интеграции передовых возможностей мобильного телефона.
Как осуществляется радиосвязь
Радиосвязь работает путём передачи и приема электромагнитных волн. Для распространения и перехвата радиоволн используются передатчик и приёмник. Передатчик излучает электромагнитное поле наружу через антенну; затем приемник улавливает это поле и преобразует его в звуки/изображения.
Генерация и приём радиоволн
Радиоволна действует как носитель информационных сигналов; информация кодируется непосредственно на волне – в виде звуков (голос и музыка) и/или изображений (телевидение). Звуки и изображения преобразуются в электрические сигналы (микрофоном или видеокамерой), усиливаются и используются для формирования несущей волны. Усиленный сигнал подаётся на антенну, которая преобразует электрические сигналы в электромагнитные волны для излучения в космос.
Такие волны излучаются со скоростью света и передаются не только по линии прямой видимости, но и за счет отклонения от ионосферы. Приёмные антенны перехватывают часть этого излучения, возвращая ему форму электрические сигналы, после чего подают сигнал на приёмник.
Кодирование информации в радиоволне
Основной принцип прост. С одной стороны, передатчик «кодирует» сообщения, изменяя амплитуду или частоту волны, наподобие кода Морзе. С другой стороны, приёмник, настроенный на ту же длину волны, улавливает сигнал и декодирует его обратно в желаемую форму: звуки, изображения, данные и пр.
Телеграфирование
Электрический телеграф в ХХ веке был распространённой формой цифровой передачи сигналов в основной полосе частот с использованием металлических носителей (открытый провод). Но, по сегодняшним меркам, скорость передачи информации при телеграфировании является низкой.
Радиотелефонная связь
Является дальнейшим развитием телеграфирования, и реализуется путём передачи речи по витым парам проводов. Из-за возможностей технических средств полоса пропускания речевых сигналов ограничена частотой 4 кГц, эта полоса сохраняется и до настоящего времени.
Голосовые модемы дополняются и вытесняются в сети доступа технологией цифровой абонентской линии, которая повышает скорость обмена информацией при одновременном снижении стоимости услуг. Кроме того, цифровые абонентские линии имеют постоянное подключение к данным.
Модуляция и детектирование
Виды радиосвязи зависят от типа модуляции сигнала. В радиоустройствах с амплитудной модуляцией (АМ) сила амплитуда сигнала изменяется в пределах от минимума до максимума производимых частот. В радио с частотной модуляцией сигнала (FM) изменяется скорость прохождения сигнала. Когда вы настраиваетесь на радио, номер набора показывает частоту в МГц, на которой транслируется сигнал.
FM-модуляция распространена в коммерческих, а АМ-модуляция – в производственных применениях.
Обратным модуляции процессом является детектирование, при котором из общего высокочастотного сигнала выделяется та его часть, которая содержит информационную составляющую. Первые радиоприёмники были именно детекторными.
Принципы радиосвязи и телевидения
Урок 38. Физика 9 класс (ФГОС)
В данный момент вы не можете посмотреть или раздать видеоурок ученикам
Чтобы получить доступ к этому и другим видеоурокам комплекта, вам нужно добавить его в личный кабинет, приобрев в каталоге.
Получите невероятные возможности
Конспект урока «Принципы радиосвязи и телевидения»

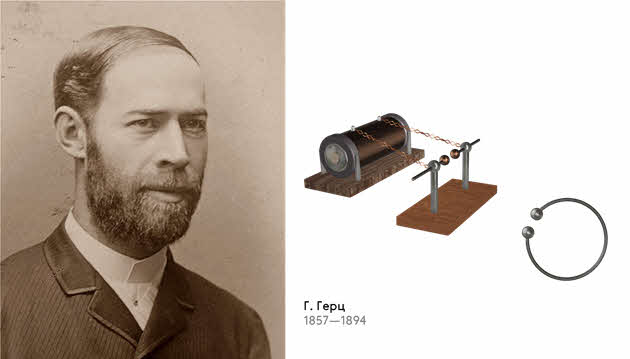

Первое экспериментальное подтверждение существования электромагнитных волн принадлежит Генриху Рудольфу Герцу. Напомним, что вибратор Герца представлял собой два стержня с шариками на концах. Шарам сообщались большие разноимённые заряды, в результате чего между ними происходил электрический разряд. При этом в самих стержнях возникали электромагнитные колебания. Приёмное устройство состояло из проволочного витка с двумя шарами на концах. Приём электромагнитной волны наблюдался в виде маленькой искры, которая проскакивала между шарами.
Эксперименты Герца показали, что с помощью электромагнитных волн можно подавать и принимать сигналы. Но сам Герц не видел практического применения открытых им электромагнитных волн, так как все удачные эксперименты проводились в очень малой области пространства — в пределах лабораторного стола.
Однако его опыты послужили толчком для исследования новых возможностей приёма и передачи электромагнитных волн. Впервые мысль о применении электромагнитных волн для передачи сигналов на расстояние высказал Александр Степанович Попов. В 1894 году он собрал радиоприёмник, регистрирующий электромагнитные волны, возникающие при грозовых разрядах.
А уже в апреле 1895 года Попов при помощи созданных им генератора и приёмника передал первую в мире беспроводную радиограмму на расстояние в двести пятьдесят метров. Она содержала всего два слова: «Генрих Герц».

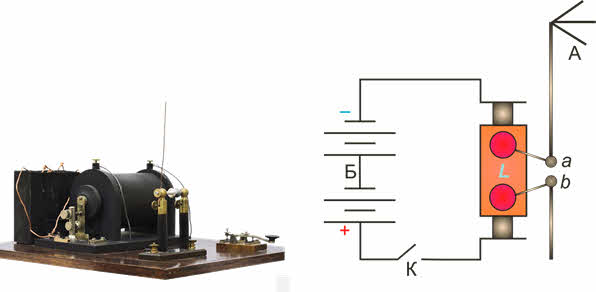

Схема передатчика Попова достаточно проста. Он представлял собой колебательный контур, питаемый от батареи. Индуктивностью в контуре выступала вторичная обмотка катушки, а ёмкостью — искровой промежуток. При нажимании на ключ в искровом промежутке проскакивает искра, вызывающая электромагнитные колебания в антенне. Антенна — это открытый вибратор, излучающий электромагнитные волны.

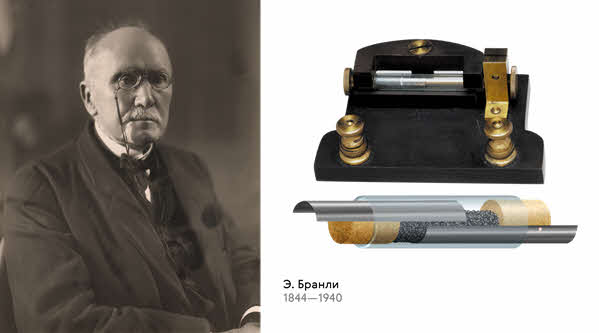

Для регистрации принятых волн, Попов использовал специальный прибор — когерер, изобретённый французским физиком Эдуардом Бранли в 1890 году. Когерер представляет собой стеклянную трубку, в которой находятся металлические опилки. В один конец трубки вставлена металлическая пластина, а в другой — провод, соприкасающийся с опилками.
При нормальных условиях сопротивление опилок очень большое, но под действием электромагнитных колебаний между ними проскакивают искорки, опилки слипаются, и сопротивление когерера уменьшается в несколько сот раз.

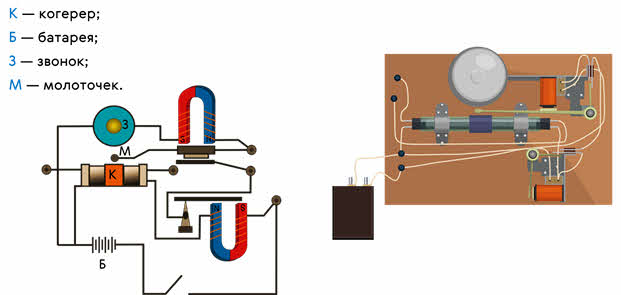

Итак, Александр Степанович включил когерер в цепь из источника тока, звонка и молоточка, который мог ударять по трубке когерера.
Изначально сопротивление когерера таково, что силы тока, протекающего по цепи, недостаточно для притяжения якоря в реле. Но как только появляется электромагнитная волна, в опилках проскакиваю искорки и сопротивление когерера падает. Это влечёт увеличение силы тока в цепи и якорь реле замыкает цепь электромагнита, включённого параллельно цепи когерера. А молоточек звонка сигнализирует о приходе волны. При этом цепь размыкается и молоточек ударяет по коге́реру, встряхивая опилки и, тем самым, увеличивая их сопротивление — реле размыкает цепь звонка.
Летом 1895 года Попов усовершенствовал свой прибор, добавив к нему приёмную антенну, а в марте 1896 года — телеграфный аппарат для приёма текста. Как мы уже упоминали, 24 марта 1896 года были переданы первые в мире слова с помощью азбуки Морзе — «Генрих Герц».

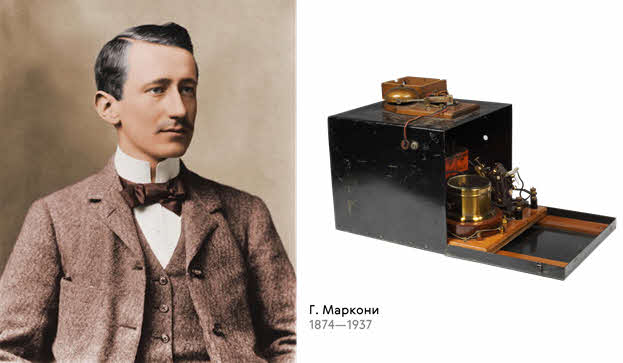

Почти одновременно с Поповым итальянец Гульельмо Маркони создал свою радиотелеграфную установку и в 1897 году получил на неё патент, чего не сделал в своё время Попов.
Поэтому во многих странах официально именно Маркони считается изобретателем радио, хотя Попов и был первым. В 1901 году Маркони потряс мировую общественность, осуществив первую в историю передачу радиосигналов через Атлантический океан на расстояние в 1800 километров.
Итак, принципы радиосвязи заключаются в следующем:
· в передающей антенне создаётся переменный ток высокой частоты;
· ток вызывает переменное электромагнитное поле, которое распространяется в пространстве в виде электромагнитной волны;
· электромагнитная волна вызывает в приёмной антенне переменный ток той же частоты, что и частота передатчика.
Передача и приём информации посредством электромагнитных волн называется радиосвязью.
Благодаря радиовещанию мы можем передавать и принимать звуковую информацию без помощи проводов. Но радиосвязь представляет собой достаточно сложный процесс. Дело в том, что звуковые колебания имеют сравнительно низкие частоты. А электромагнитные колебания, имеющие такие же частоты, как и звуковые, практически невозможно передать на расстояние. Поэтому для передачи звука на большие расстояния используют колебания высокой частоты́, но изменяют их амплитуду со звуковой частотой.
Давайте посмотрим, как это происходит. Итак, электромагнитные волны излучаются передающей антенной, в которой высокочастотные колебания возбуждаются с помощью специального генератора. Такие колебания получили название несущих, а их частота остаётся строго постоянной.
Если в цепь передающей антенны включить микрофон и произносить перед ним звуки, то колебания мембраны микрофона будут преобразовывать звуковые волны в электрические сигналы в виде переменного тока, частота которого совпадает с частотой звуковых колебаний. Этот ток будет изменять амплитуду несущих высокочастотных колебаний в соответствии с амплитудой звуковых колебаний. Такое преобразование называют амплитудной модуляцией.
Модулированный сигнал при помощи антенны излучается в пространство. Приёмник, настроенный на частоту передающей станции, улавливает модулированные высокочастотные колебания и выделяет из них колебания низкой частоты. Такой процесс называется детектированием.

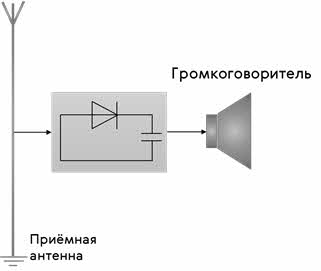

Детектирование осуществляется с помощью специального прибора — детектора, который проводит ток только в одном направлении. В цепи детектора из высокочастотных модулированных колебаний получают пульсирующий ток, амплитуда которого меняется со звуковой частотой.

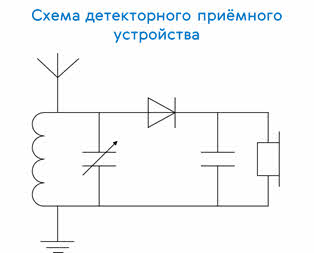

Чтобы полностью разделить высокочастотные колебания и колебания звуковой частоты, в цепи детектора ставят параллельно соединённые конденсатор и громкоговоритель. Через конденсатор проходят токи высокой частоты, а для токов низкой частоты он представляет большое сопротивление. Поэтому токи низкой частоты идут через громкоговоритель, в котором будут воспроизводиться звуковые колебания, частота которых соответствует колебаниям низкой частоты передающей станции.
Конечно же в приёмную антенну поступают волны огромного количества радиостанций, которые осуществляют вещание только на строго отведённой ей несущей частоте. Поэтому в приёмное устройство добавляется резонансный контур с конденсатором переменной ёмкости. Меняя ёмкость конденсатора можно изменять частоту колебаний в контуре. Когда эта частота совпадает с частотой, на которой работает передающая радиостанция, наступает резонанс и амплитуда колебаний выбранной радиостанции в контуре приёмника будет максимальной по сравнению с амплитудами колебаний, поступивших от радиостанций, вещающих на других несущих частотах.
При помощи радиоволн можно предавать не только звук, но и движущееся изображение. Эта возможность реализована в телевидении. При передачи телевизионных программ, высокочастотные колебания модулируются не только звуком, но и видеосигналом.
Но телевизионные радиосигналы могут быть переданы только в диапазоне ультракоротких (метровых) волн. Такие волны распространяются лишь в пределах прямой видимости антенны. Поэтому для охвата телевизионным вещанием большой территории необходимо размещать телепередатчики чаще и поднимать их антенны выше. Так, например, Останкинская башня в Москве высотой пятьсот сорок метров обеспечивает уверенный приём телевизионных радиосигналов в радиусе ста двадцати километров.
В настоящее время различные средства связи развиваются и совершенствуются в уже освоенных областях, а также находят и новые области применения. Ещё совсем недавно междугородняя телефонная связь осуществлялась только по воздушным линиям связи. На её надёжность влияли грозы и возможность обледенения проводов. В настоящее же время широко применяется мобильная и спутниковая связь. Для передачи звуковых сигналов при помощи мобильных телефонов используются радиоволны высокой частоты, называемые ультракороткими, которые распространяются прямолинейно. В сеть мобильной телефонной связи входит множество антенн для передачи и приёма сигналов. Зоны их работы образуют шестиугольники, похожие на соты. Именно поэтому мобильные телефоны называют также сотовыми. При звонке с помощью мобильного телефона сигнал на ультракоротких волнах улавливается ближайшей антенной, поступает в сеть и благодаря центральному компьютеру направляется по назначению.
