Положение об организации работы в опасных местах электроустановок

1.1. Настоящее Положение устанавливает общие правила организации работы в опасных местах электроустановок и распространяется на все электроустановки, находящиеся на балансе структурных подразделений Центральной дирекции инфраструктуры – филиала ОАО «РЖД» (далее – ЦДИ), не относящиеся к электроустановкам хозяйства электрификации и электроснабжения.
1.2. Положение разработано на основе технического указания «Об определении опасных мест на контактной сети, тяговых и понизительных подстанциях, постах секционирования, пунктах параллельного соединения и линиях электропередачи», подписанного начальником Департамента электрификации и электроснабжения 26.09.2005 № О-04/05, «Правил электробезопасности для работников ОАО «РЖД» при обслуживании электрифицированных железнодорожных путей», утвержденных ОАО «РЖД» 03.07.2008 № 12176 (далее – Правила № 12176), «Межотраслевых Правил по охране труда (правил безопасности) при эксплуатации электроустановок», утвержденных постановлением Минздравсоцразвития России от 05.01.2001 № 3, приказом Минэнерго России от 27.12.2000 № 163 (далее – ПОТ РМ-016-2001); Правил технической эксплуатации электроустановок потребителей, утвержденных приказом Минэнерго России от 13.01.2003 № 6 (далее – ПТЭЭП).

II. Общие положения

2.1. Порядок обеспечения безопасности работников при выполнении работ в электроустановках до и выше 1000 В регламентируется соответствующими правилами и инструкциями, положениями, должностными обязанностями по соблюдению мер безопасности при производстве работ.
2.2. Своевременное выявление опасных мест направлено на снижение рисков и предупреждение случаев производственного электротравматизма.
2.3. Работники, обслуживающие электроустановки до и выше 1000 В, должны соблюдать меры безопасности при выполнении работ в опасных местах.
2.4. Примерный Перечень опасных мест в электроустановках до и выше 1000 В в структурных подразделениях ЦДИ, кроме электроустановок хозяйства электрификации и электроснабжения, представлен в Приложении № 1 к настоящему Положению.
2.5. Форма карты технологического процесса подготовки работы в опасном месте (далее – карта) представлена в Приложении № 2 к настоящему Положению.
2.6. Форма перечня опасных мест представлена в Приложении № 3 к настоящему Положению.

III. Термины и определения

В настоящем Положении применены следующие термины с соответствующими определениями.
3.1. Источник электрической энергии – электротехническое изделие (устройство), преобразующее различные виды энергии в электрическую энергию (в соответствии с ПТЭЭП).
3.2. Электрическая сеть – совокупность электроустановок для передачи и распределения электрической энергии, состоящая из подстанций, распределительных устройств, токопроводов, воздушных и кабельных линий электропередачи, работающих на определённой территории (в соответствии с ПТЭЭП).
3.3. Электрооборудование – совокупность электрических устройств, объединенных общими признаками. Признаками объединения в зависимости от задач могут быть: назначение, например, технологическое; условия применения, например, в тропиках; принадлежность к объекту, например, станку, цеху (в соответствии с ПТЭЭП).
3.4. Электроустановка – совокупность машин, аппаратов, линий и вспомогательного оборудования (вместе с сооружениями и помещениями, в которых они установлены), предназначенных для производства, преобразования, трансформации, передачи, распределения электрической энергии и преобразования ее в другой вид (в соответствии с ПТЭЭП).
3.5. Электроустановка действующая – электроустановка или ее часть, которая находится под напряжением, либо на которую напряжение может быть подано включением коммутационных аппаратов (в соответствии с ПТЭЭП).
3.6. Допуск к работам – проверка достаточности принятых мер, обеспечивающих безопасность производства работ, а также соответствия состава бригады и квалификации, включенных в наряд (распоряжение) лиц, инструктаж допускающим членов бригады (в соответствии со Стандартом «Система управления охраной труда в ОАО «РЖД». Электрическая безопасность. Общие положения» СТО РЖД 15.013-2011, утвержденным распоряжением ОАО «РЖД» от 13.09.2011 № 2003р (далее – СТО РЖД 15.013-2011)).
3.7. Инструктаж целевой – указания по безопасному выполнению конкретной работы в электроустановке, охватывающие категорию работников, определенных нарядом или распоряжением, от выдавшего наряд, отдавшего распоряжение до члена бригады или исполнителя (в соответствии с ПОТ РМ-016-2001).
3.8. Знак безопасности – цветографическое изображение определенной геометрической формы с использованием сигнальных и контрастных цветов, графических символов и (или) поясняющих надписей, предназначенное для предупреждения человека о непосредственной или возможной опасности запрещения, предписания или разрешения определенных действий, а также для информации о расположении объектов и средств, использование которых исключает или снижает воздействие опасных и (или) вредных факторов (в соответствии с «Инструкцией по применению и испытанию средств защиты, используемых в электроустановках», утвержденной приказом Минэнерго России от 30.06.2003 № 261).
3.9. Распоряжение – это задание на производство работы, определяющее ее содержание, место, время, меры безопасности (если они требуются) и работников, которым поручено её выполнение с указанием группы по электробезопасности (в соответствии с ПОТ РМ-016-2001).
3.10. Наряд-допуск (далее – наряд) – задание на производство работы, оформленное на специальном бланке установленной формы и определяющее содержание, место работы, время ее начала и окончания, условия безопасного проведения, состав бригады и работников, ответственных за безопасное выполнение работы (в соответствии с ПОТ РМ-016-2001).
3.11. Опасное место – присоединение или электроустановка, при техническом обслуживании которой для обеспечения безопасности персонала должны быть выполнены дополнительные меры (в соответствии с «Инструкцией по безопасности при эксплуатации электроустановок тяговых подстанций и районов электроснабжения железных дорог ОАО «РЖД», утвержденной ОАО «РЖД» 17.03.2008 № 4054).
Если после проведения аварийно-восстановительных или других работ подготовка места работы требует повышенного внимания и выполнения дополнительных мер безопасности, то необходимо оформить акт обследования опасного места (далее – акт).
3.12. Ответственный за электрохозяйство – работник из числа административно-технического персонала, на которого возложены обязанности по организации безопасного обслуживания электроустановок в соответствии с действующими правилами и нормативно-техническими документами (согласно ПОТ РМ-016-2001).
3.13. Персонал электротехнический – административно-технический, оперативный, оперативно-ремонтный, ремонтный персонал, организующий и осуществляющий монтаж, наладку, техническое обслуживание, ремонт, управление режимом работы электроустановок (в соответствии с ПОТ РМ-016-2001).
3.14. Производственное подразделение – составляющая часть структурного подразделения (в соответствии с СТО РЖД 15.013-2011).
3.15. Работа со снятием напряжения – работа, когда с токоведущих частей электроустановки, на которой будут проводиться работы, отключением коммутационных аппаратов, отсоединением шин, кабелей, проводов снято напряжение и приняты меры, препятствующие подаче напряжения на токоведущие части к месту работы (в соответствии с ПОТ РМ-016-2001).
3.16. Коммутационный аппарат – электрический аппарат, предназначенный для коммутации электрической цепи и снятия напряжения с части электроустановки (выключатель, выключатель нагрузки, отделитель, разъединитель, автомат, рубильник, пакетный выключатель, предохранитель и т.п.) (в соответствии с ПОТ РМ-016-2001).

IV. Порядок выявления опасных мест

4.1. Выявление опасных мест проводится комиссионно с оформлением локального распорядительного документа (приказа, распоряжения). Комиссия по выявлению опасных мест назначается распоряжением (приказом) руководителя структурного подразделения. В состав комиссии входят: ответственный за электрохозяйство структурного подразделения, начальник производственного (участка, цеха) подразделения, специалист по охране труда структурного подразделения, представитель производственно-технического (эксплуатационного) отдела (инженер, технолог).
Обследованию на предмет выявления опасных мест подлежат электроустановки до и выше 1000 В. При необходимости в составе комиссии по согласованию сторон могут принимать участие специалисты дистанций электроснабжения, в целях оказания методической помощи (в части выявления опасных мест) структурным подразделениям дирекций инфраструктуры: дистанциям сигнализации, централизации и блокировки; пути; инженерных сооружений; эксплуатационным вагонным депо; Центрам диагностики и мониторинга устройств инфраструктуры; службам механизации и их структурным подразделениям.
Результаты обследования оформляются актом, который составляется вне зависимости от результатов обследования электроустановки и подписывается всеми членами комиссии.
4.2. В акте отражается факт проведения обследования вне зависимости от выявленных результатов (наличия или отсутствия опасного места), указываются объекты обследования, где находится опасное место, его границы (для дистанций сигнализации, централизации и блокировки; пути; инженерных сооружений; эксплуатационных вагонных депо; Центров диагностики и мониторинга устройств инфраструктуры; служб механизации и их структурных подразделений – перегон, станция, номер опоры, наименование электроустановки, устройства, номер ячейки или иное конкретное место производства работ) и причина, по которой место отнесено к опасным.
4.3. Акты хранятся у специалистов по охране труда, копии – у руководителей производственных подразделений, инженеров (технологов) производственно-технических (эксплуатационных) отделов для планирования работы по ликвидации опасных мест, связанной с капитальными вложениями. Перечень мест хранения указанных документов может быть расширен и определён приказом (распоряжением) по структурному подразделению.
4.4. Комиссионный осмотр электроустановок проводится не реже одного раза в 2 года.
Если после проведения аварийно-восстановительных или других работ подготовка места работы требует повышенного внимания и необходимости разработки и принятия дополнительных мер безопасности, такое место работы оформляется в недельный срок актом как опасное место по представлению начальника производственного подразделения в соответствии с требованиями пункта 4.1 настоящего Положения.
4.5. На основании акта обследования в двухнедельный срок ответственным за электрохозяйство совместно с руководителем производственного подразделения составляются технологические карты на работы в местах повышенной опасности за подписью членов комиссии (Приложение № 2).
На опоры с загниванием выше допустимых показателей разрешается составлять одну карту, но на схемах такие места должны быть обозначены на каждом перегоне, станции.
Карты утверждаются начальником структурного подразделения.
Карты пересматриваются ежегодно, переутверждаются один раз в три года.
4.6. На основании актов и карт инженером (технологом) производственно-технического (эксплуатационного) отдела разрабатываются сводные перечни опасных мест (далее – перечни) по установленной форме (Приложение № 3).
В графе «Меры безопасности; переключения, которые необходимо выполнить» указываются объекты, присоединения и коммутационные аппараты, которые должны быть отключены при подготовке места работы, количество переносных заземлений и другие меры безопасности.
Перечни подписывает ответственный за электрохозяйство, утверждает начальник структурного подразделения.
Перечни хранятся у ответственного за электрохозяйство, инженера по охране труда, диспетчеров (при наличии в штате структурного подразделения), лиц, имеющих право выдачи нарядов-допусков, распоряжений, инженера (технолога) технического (эксплуатационного) отдела, в производственных подразделениях структурного подразделения.
У диспетчера структурного подразделения (при наличии в штате предприятия) и лица, имеющего право выдачи нарядов, распоряжений, перечни хранятся в отдельной папке.
4.7. Перечни размещаются в уголках по охране труда, корректируются и переутверждаются до 1 января следующего года.
4.8. Руководители структурных и производственных подразделений обязаны обеспечить изучение перечней персоналом, обслуживающим электроустановки. Знание причастным персоналом перечней и карт проверяется при периодических проверках знаний норм и правил работы в электроустановках.
4.9. Подготовка локального распорядительного документа (приказа, распоряжения) о создании комиссии по выявлению опасных мест возлагается на ответственного за электрохозяйство.
4.10. Ответственному за электрохозяйство структурного подразделения установлена ответственность за:
полноту охвата электроустановок производственных подразделений комиссиями по выявлению опасных мест;
составление необходимой документации;
оформление нарядов-допусков в опасных местах в соответствии с требованиями настоящего Положения;
наличие у инженера (технолога) производственно-технического (эксплуатационного) отдела, диспетчера (при наличии в штате структурного подразделения) и лиц, имеющих право выдачи нарядов-допусков, распоряжений, необходимой документации.
V. Обозначение опасных мест

5.1. Согласно ОСТ 32.4-76 в электроустановках, на линиях опасные места должны быть обозначены плакатами «Внимание! Опасное место».
5.2. На однолинейных схемах электроснабжения (далее – схемы) наличие каждого опасного места отмечается знаком (красной стрелой или красным треугольником). Схемы с нанесенными на них обозначениями опасных мест (образец приведен в Приложении № 4) хранятся в производственном подразделении, у ответственного за электрохозяйство, диспетчера (при наличии в штате структурного подразделения) и лиц, имеющих право выдачи нарядов-допусков, распоряжений.

VI. Выполнение работ в опасных местах

6.1. Производство работ в опасных местах выполняется с оформлением наряда на производство работ.
6.2. Наряд на выполнение работы в опасном месте обязательно должен иметь отличие: красную полосу по диагонали от левого нижнего угла до правого верхнего угла шириной не менее 3 мм. Полоса наносится лицом, выдающим наряд при его выписке. Такая же полоса должна быть и на карте технологического процесса подготовки работы в опасном месте. В правом верхнем углу наряда проставляется номер карты.
6.3. Выдающий наряд, обнаружив на схеме в границе работы знак опасного места, должен при определении мер безопасности руководствоваться картой технологического процесса подготовки работы в опасном месте.
6.4. При выдаче наряда на производство работы в опасном месте выдающий наряд должен провести производителю работ и членам бригады инструктаж по особенностям предстоящей работы, порядку ее выполнения, мерам безопасности, отраженным в карте технологического процесса подготовки работы в опасном месте. Факт проведения инструктажа по наряду и карте на выполнение работы в опасном месте фиксируется в наряде и в журнале учета работ по нарядам-допускам и распоряжениям (с заполнением всех граф), форма которого приведена в приложении № 5 к настоящему Положению.
Технологическая карта на производство работ в опасном месте выдаётся производителю работ в обязательном порядке.

VII. Ликвидация опасных мест

7.1. По результатам выявления опасных мест в электроустановках ответственный за электрохозяйство структурного подразделения совместно с инженером (технологом) производственно-технического (эксплуатационного) отдела разрабатывают предложения для включения в план ликвидации опасных мест по пятилетнему циклу с разбивкой по цехам и срокам выполнения. Позиции плана в дальнейшем должны быть включены в соответствующие программы ремонта с указанием стоимости работы и предполагаемого источника финансирования. Сводный план по ликвидации опасных мест по структурному подразделению обобщается начальником технического (эксплуатационного) отдела, согласовывается ответственным за электрохозяйство структурного подразделения и утверждается начальником структурного подразделения. Утвержденный сводный план хранится у ответственного за электрохозяйство. Копия утвержденного сводного плана устранения опасных мест с указанием цехов и сроков устранения передается специалисту по охране труда структурного подразделения для контроля за устранением опасных мест. На основании утвержденного плана ликвидации опасных мест, программ ремонта электрооборудования ответственный за электрохозяйство совместно с руководителем производственного подразделения и инженером (технологом) технического (эксплуатационного) отдела включают устранение опасных мест в годовой график планово-предупредительного ремонта структурного подразделения с помесячным планированием.
7.2. Опасное место может быть исключено из перечня, если будет выполнена необходимая техническая реконструкция электроустановки, которая обеспечит безопасные условия производства работ, не требующих дополнительных мер безопасности.
7.3. Ликвидация опасного места должна быть оформлена актом комиссии в составе, указанном в пункте 4.1 настоящего Положения, и утверждена руководителем структурного подразделения с последующим оформлением организационно-распорядительного документа (приказа, распоряжения) по структурному подразделению.

Заместитель начальника дирекции по
технической политике и развитию Н.Н.Балуев

Источник

Опасные места на контактной сети

На дистанциях электроснабжения проводят работу по выявле­нию опасных мест контактной сети. Перечни и фотографии этих мест с указанием необходимых мер, обеспечивающих безопасное выполнение работ, утвержденные руководством дистанции элект­роснабжения, находятся у энергодиспетчера и в районе контактной сети, где вывешиваются в помещениях дежурных пунктов, в уголке по охране труда. Карточки производства работ в этих местах вру­чают руководителю работ вместе с нарядом-допуском на работу.

К опасным местам на контактной сети относят:

• врезные и секционные изоляторы, отделяющие погрузочно-разгрузочные пути, пути осмотра крышевого оборудования и т.д. (рис. 11.2, а);

• прошивающие контактную подвеску и проходящие над ней на рас­стоянии менее 0,8 м шлейфы разъединителей и разрядников или ОПН другой секции контактной сети с другими потенциалами (рис. 11.2, б);

• опоры, где расположены два и более разъединителей, разряд­ников или анкеровок различных секций (рис. 11.2, в);

• места сближения консолей или фиксаторов различных секций на расстояние менее 0,8 м (рис. 11.2, г);

• места прохода питающих, отсасывающих и других проводов по тросам гибких поперечин (рис. 11.2, д);

• общие стойки фиксаторов различных секции контактной сети при расстоянии между фиксаторами менее 0,8 м (рис. 11.2, е);

• опоры с анкерными отходами контактной подвески различных секций и заземленные анкерные отходы, расстояние от места рабо­ты на которых до токоведущих частей менее 0,8 м (рис. 11.2, ж);

• места расположения электрорепеллентной защиты (рис. 11.2, з);

• опоры с роговым разрядником или ОПН, на которых смонти­рована подвеска одного пути, а шлейф подключен к другому пути или фидерной трассы (рис. 11.2, и).

Опасные места на контактной сети обозначают специальными предупреждающими знаками указателями (красная стрела или

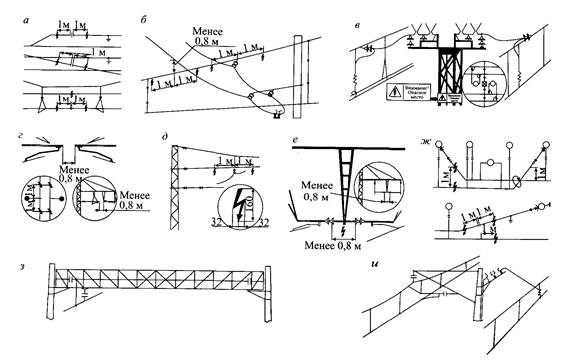

Рис. 11.2. Опасные места на контактной сети и схемы расстановки знаков-указателей

плакат «Внимание! Опасное место», расстановка которых показа­на на рис. 11.2. Работы по обеспечению безопасности в таких мес­тах выполняются согласно «Карточки производства работ в опас­ном месте контактной сети».

Карточка производства работ в опасном месте на контактной сети (пример):

Наименование опасного места и его расположение	Схема или фотография опасного места	Меры, обеспечивающие безопасные условия руда
Секционные разъедини­тели Cl, C2 находятся на одной опоре, подключены к посту секционирования непосредственно и к кон­тактной сети через врезные изоляторы в шлейфах	Станция_____________ Пост секционирования Рис. 11.3. Общий вид опасного места на кон­тактной сети с двумя сек­ционными разъединителями на одной опоре	Для производства работ отключить секционные разъединители Cl, C2 и отсоединить шунты с врезных изоляторов разъединителей С1, С2. Установить заземляющие штанги на шлейфы с двух сторон на разъеди­нителях Cl, C2 и устано­вить шунты на разъеди­нителях С 1,С2. Производитель работ — группа V. Исполнители: при снятии шунта — группа V, при работе — IV

Дата добавления: 2015-10-09 ; просмотров: 9800 ; ЗАКАЗАТЬ НАПИСАНИЕ РАБОТЫ

Источник

Опасные места на контактной сети

На дистанциях электроснабжения проводят работу по выявлению опасных мест контактной сети. Перечни и фотографии этих мест с указанием необходимых мер, обеспечивающих безопасное выполнение работ, утвержденные руководством дистанции электроснабжения, находятся у энергодиспетчера и в районе контактной сети, где вывешиваются в помещениях дежурных пунктов, в уголке по охране труда, а карточки производства работ в этих местах вручают руководителю работ вместе с нарядом-допуском на работу.

К опасным местам на контактной сети относят следующие (рис. 12.5).

Рис. 12.5. Опасные места на контактной сети и схемы расстановки знаков-указателей: а — врезные и секционные изоляторы, отделяющие часто отключаемые и заземляемые пути погрузки-выгрузки, осмотра крышевого оборудования и т.п.; б — прошивающие контактную подвеску и проходящие над ней на расстоянии менее 0,8 м шлейфы разъединителей и разрядников с другими потенциалами; в — опоры, где расположены два и более разъединителя, разрядника, разъединитель и разрядник; г — места сближения на расстояние менее 0,8 м консолей или фиксаторов различных секций перегонов и станций; д — места прохода питающих фидеров, отсасывающих и других проводов по тросам гибких поперечин; е — общие стойки фиксаторов различных секций двухпутных консолей перегонов и станций, где расстояние между фиксаторами менее 0,8 м; ж — опоры с анкерными отходами контактной подвески различных секций и заземленные анкерные отходы, расстояние от места работы на которых до токоведущих частей менее 0,8 м; з — места расположения электрорепеллентной защиты на ригелях контактной сети переменного тока для предупреждения гнездования птиц; и — опоры с роговыми разрядниками

Перечень опасных мест может быть дополнен руководством дистанции электроснабжения, исходя из местных условий.

Наряд на выполнение работы в опасном месте должен иметь отличие: красную полосу по диагонали от левого нижнего угла до правого верхнего угла. Такая же полоса должна быть и на карте технологического процесса подготовки работы в опасном месте. В правом верхнем углу наряда должен быть проставлен номер технологической карты.

На контактной сети опасные места обозначают предупреждающими знаками-указателями (красная стрела) и плакатами «Внимание! Опасное место».

Источник

Негабаритные и опасные места на станции и меры безопасности при работе в таких местах

На всех негабаритных местах на станции установлены знаки: «Осторожно! Негабаритное место» на столбах поперечин освещении между 2-3, 10-11, 16-17 путями сортировочного парка, на столбах междупутьями 48-49 парка отправления, будке обогрева РСДВ, помещении поста №8 и здание компрессорной ШЧ-4 по отношению 50-го пути парка отправления.

Перечень негабаритных мест по станции:

1. Несущая опора жестких поперечин № 112 по отношению пути 2 С.

2. Несущая опора жестких поперечин № 3 по отношению пути 2 С.

3. Несущая опора жестких поперечин № 91, 92, 94 по отношению пути № 51.

4. Пути 48, 49 опоры освещения.

6. Опоры жестких поперечин к съезду № 407-405.

7. Опоры жестких поперечин от светофора НМС 10 по отношению к 10 С, 11 С путям.

8. Опора жестких поперечин по отношению к 16 С, 17 С путям.

9. Опора № 156 по отношению к 2 С, 3 С пути.

10. Помещение регулировщиков скорости движения вагонов между 8-9 сортировочными путями.

11. Помещение ДСПП четной горловины ПО (пост №8) и здание компрессорной ШЧ-4 по отношению 50 пути парка отправления.

По станции и на подъездных путях, на негабаритных местах установлены предупреждающие знаки «Осторожно! Негабаритное место!» и нанесена предупреждающая окраска в виде чередующихся желтых и черных полос.

При движении состава у негабаритных мест (имеющими предупредительную окраску в виде чередующих желтых и черных полос), нахождение составителя поездов и РСДВ на специальной подножке вагона со стороны негабаритных мест запрещается. Не доезжая негабаритных мест составитель поездов и РСДВ за 50 метров должен остановить состав, сойти с вагона и идти по обочине пути впереди осаживаемых вагонов.

В этом случае составитель поездов должен находиться на переходной площадке первого по ходу движения вагона (при движении вагонами вперед) или площадке маневрового локомотива (при движении локомотивом вперед), а при отсутствии или неисправности у первого по ходу движения вагона переходной площадки должен перед негабаритным местом остановить состав и пройти это место по обочине пути впереди осаживаемых вагонов на расстоянии, обеспечивающем видимость составителя поездов локомотивной бригадой.

При маневровых передвижениях через ворота составитель поездов должен перед воротами остановить маневровый состав, сойти с подножки вагона, проверить надежность закрепления ворот, обеспечить безопасность движения, пройти в ворота по обочине пути и из безопасного места дать команду машинисту локомотива на дальнейшее движение.

2.16. Приемосдатчик груза и багажа должен следить за соблюдением габарита в местах погрузки и выгрузки грузов. При отсутствии габарита потребовать от ветвевладельца об устранении.

Составитель поездов перед передвижением маневрового состава в местах погрузки или выгрузки обязаны убедиться в отсутствии препятствий для движения.

2.17.Работники на своих участках обязаны организовать работу так, чтобы обеспечивалось безопасные условия труда.
