Что такое пешеходный фонтан
Главной отличительной особенностью таких фонтанов является отсутствие традиционной водной чаши. Все оборудование монтируется под землей и скрыто облицовкой. В итоге получается эффект вырывающихся струй прямо из земли. Варианты облицовки могут быть различными, например: решетка, гранитные плиты либо облицовка может быть комбинированной. Все варианты облицовки фонтана выбираются индивидуально в соответствии с дизайн-проектом. При желании пешеходный фонтан можно дополнить также скульптурами как это сделано в проекте «Времена года» в Санкт-Петербурге.
Пешеходные фонтаны имеют множество плюсов:
На основе таких фонтанов создано немало развлекательных интерактивных зон. За последние годы компания ВОДАЛЮКС реализовала множество подобных проектов и вот лишь некоторые из них.
Так пешеходный фонтан в парке им. Михаила Бабушкина в Москве помимо светодинамического режима работы, когда цветные пенные столбы вырываются из-под земли по определенному сценарию, радуя веселящихся детей и взрослых, дополнительно имеет режим работы музыкального шоу. В вечернее время в праздничные дни музыкальные композиции в сопровождении игры воды и света собирают толпы зрителей. Фонтан популярен у местных жителей.
Небольшой пешеходный цветодинамический фонтан на главной аллее Парка Победы в Липецке стал излюбленным местом отдыха липчан всех возрастов. В парке много родителей с детьми и любителей активных видов спорта. Оригинальный фонтан стал дополнительным украшением парка и альтернативой купания в жару. Местный смотритель за фонтаном, как-то с юмором заметил, что иногра кажется, что дети появляются от воды. Когда фонтан работает вокруг него играет детвора разных возрастов, слышен смех, восторженный визг, и все это пропадает при его выключении.
Размещать пешеходные фонтаны можно в различных местах. Например: в парках, на городских площадях, рядом с торговыми центрами или стадионами, на территориях гостиничных комплексов и даже на территории загородного дома.
При проектировании пешеходных фонтанов мы используем фонтанное оборудование ведущих производителей. Если вам необходима консультация по строительству пешеходного фонтана на вашей территории звоните +7 (495) 269-71-11
Общие экологические аспекты продукции Kaiser & Kühne
Пластик (ламинат) высокого давления (HPL) в игровых площадках Kaiser & Kühne
Нержавеющая сталь в игровых площадках Kaiser & Kühne
Какие типы материалов для опор или пьедесталов поставляет Kaiser & Kühne?
Какие материалы и технологии используются при производстве игровых площадок Kaiser & Kühne
Фонтаны как способ украшения летних веранд кафе и ресторанов
Фонтаны для морской воды
НОВАЯ ТЕХНОЛОГИЯ ВОДАЛЮКС. «Мобильный водопад по стеклу».
Устройство сухого фонтана на насосах сухой установки. Как работает фонтан
Устройство сухого пешеходного цветомузыкального фонтана на насосах «сухой установки».
В теле тротуара устанавливается сеть водосборных каналов, в которые укладываются индивидуальные подающие трубы к каждому фонтанному модулю и обратные трубопроводы с защитными фильтрами от мусора. Сеть таких каналов является единым водоёмом с общим уровнем воды. В каналы устанавливаются пешеходные фонтанные модули, которые представляют собой моноблочный агрегат, состоящий из формирователя струи, подводного светильника, фонтанной решётки и комплекта креплений. Принцип конструирования сухого пешеходного фонтана: одна струя-один насос. Интервал между струями обычно 60. 120 см. Расположение струй на фонтанной площадке по любой выбранной геометрической форме. Для большей вариативности и лучшего зрелищного эффекта обычно применяют размещение струй по координатной сетке с интервалами 100 см. Для данного типа фонтана требуются подземные технические помещения для размещения насосов «сухой установки». Кабели питания и управления светильниками прокладываются в каналах к системе управления. Система управления размещается обычно тоже в подземном помещении.
Система управления сухого цветомузыкального или светодинамического фонтана состоит из следующих компонентов:
—Центральный блок управления фонтана. Программируется на ПК, управляет каждым отдельным насосом по программе, управляет каждым отдельным светильником по программе. Внутренняя карта памяти содержит большое количество водных сцен и сценариев и позволяет автономную круглосуточную работу фонтана в режиме непрерывного водного шоу. Внутренние часы и календарь позволяют запрограммировать любое время включения/выключения фонтана, а также запуск сценариев водного шоу по определённым дням недели, праздничным и выходным дням. Участие оператора не требуется. Программу можно корректировать с помощью подключения ПК, заменой карты памяти с новой программой, а также удалённо через Интернет.
—Блок управления насосами. Принимает управляющие команды от центрального блока и обеспечивает включение/выключение каждого насоса по отдельности, а также имеет возможность регулирования струи по высоте в диапазоне от 30% до 100%. Блок управления насосами оснащается частотными преобразователями для каждого насоса.
—Блок управления светильниками. Принимает управляющие команды от центрального блока и обеспечивает изменение цвета и интенсивности свечения каждого светодиодного светильника по отдельности в широком диапазоне. Блок управления светильниками можно заказать в подводном исполнении для установки в ванне фонтана.
—Блок контроля уровня воды. Включает в себя реле уровня, датчик уровня, электромагнитный клапан подпитки. Датчик уровня подаёт сигнал о максимальном или минимальном уровне воды в фонтан. При минимальном уровне воды реле уровня выключает фонтанные насосы и открывает клапан подпитки из водопровода. При нормальном уровне клапан закрывается, фонтанные насосы автоматически включаются. При максимальном уровне включается дренажный насос для удаления избыточной воды из фонтана до восстановления нормального уровня воды. Блок контроля уровня воды можно заказать в подводном исполнении для установки в ванне фонтана.
Преимущества «сухого» фонтана на базе «сухих» насосов:
-Управление струями по высоте. Возможность обеспечить высоту струи 30% от максимума.
—Высокая надёжность фонтана. При выходе из строя одного насоса, фонтан продолжит свою работу на оставшихся.
—Не требует осенней консервации. Требуется только удаление воды из водоёма на зимний период.
—Не требует ежегодного обслуживания. Требуется периодическая очистка водоёма без демонтажа с помощью мобильной мойки высокого давления.
Недостатки «сухого» фонтана на базе «сухих» насосов:
—Высокая цена. Требуется строительство подземного технического помещения. Требуется система подающих и обратных трубопроводов к каждому насосу.
—Большие сроки строительства. От 8 недель.
—Повышенный расход электроэнергии. Потери на циркуляцию в системе подающих и обратных трубопроводов.
—Низкая ремонтопригодность. Срок замены насоса от 8 недель. Высокая цена насоса.
-Требуется частая очистка защитных фильтров насосов с ежедневным контролем. Для защиты от кавитации. Производится с частичной разборкой.
—Сложная настройка и программирование системы управления фонтана. Работу программиста должен контролировать грамотный инженер по насосному оборудованию, чтобы не допустить выхода насоса за безопасные пределы рабочих характеристик.
-Высокая вероятность затопления подземных помещений по различным причинам с потерей дорогостоящего оборудования.
Устройство и виды сухих фонтанов
Готовые сухие фонтанные комплекты с ценами смотрите здесь.
Пешеходные фонтаны в общественных местах
В основном, такие фонтаны строятся по заказу органов и представителей власти. Найти их можно в парках, на городских площадях и в других общественных местах, где они создают расслабляющую атмосферу, позволяя прохожим играть со струями. Для размещения пешеходного фонтана, мостовая должная обладать должной прочностью – выдерживать огромные потоки людей и даже автотранспорт (на случай необходимости заезда на нее автомобилей экстренных служб, к примеру, скорой помощи). Из-за постоянного контакта людей со струями, качество воды в таких фонтанах не менее важно, поэтому системы очистки воды являются обязательным элементом сухих фонтанов.
Виды систем сухих фонтанов
Такие фонтаны используют воду, накапливаемую и протекающую под мостовой. Существуют различные типы систем стока и подачи воды:
Система отдельных резервуаров: система резервуаров, соединенных друг с другом сетью трубопроводов. Над каждым резервуаром находится плитка с решеткой в центре, обычно небольшого размера (30 х 30 см). Эти фонтаны наиболее сложны в обслуживании.
Система каналов: система, состоящая из сети соединенных друг с другом каналов, имеющих одинаковый уровень воды, используемой для создания струй. Каналы наполняются и передают воду друг другу по сети трубопроводов, расположенной под ними. Освещение, электрокабели и прочее оборудование также располагается под землей. Над сетью каналов расположены плиты, достаточно прочные и широкие, чтобы обеспечить удобство движения людей и транспорта. Расстояние между плитами должно составлять 1,20-1,50 метра, чтобы вода из фонтана не мочила прохожих. Обслуживать эту систему легко и просто.
Система с вспомогательным резервуаром: из подземного резервуара рядом с сухим фонтаном вода подается непосредственно к нему. Струи создаются благодаря насосу и системе труб, соединенной с резервуаром. Вода возвращается в резервуар через самотечный сток: трубы должны быть слегка наклонены и иметь особое сечение, обеспечивающее низкую скорость потока воды. Эта система может быть комбинирована с системой отдельных резервуаров и системой каналов для создания наиболее практичных фонтанов.
«Игровые» плоскостные фонтаны
Некоторые виды сухих фонтанов, конструируются так, чтобы обеспечить взаимодействие публики со струями, а иногда к ним добавляются световые и звуковые эффекты. Подобные фонтаны называют интерактивными сухими фонтанами. Это не просто фонтаны, а настоящие игровые площадки, добавляющие интерактивности окружению. По дизайну и конструкции они похожи на сухие фонтаны, но также включают в себя некоторые устройства, которые позволяют людям контролировать некоторые функции фонтанов.
Интерактивный сухой фонтан, к примеру, может иметь платформу с резиновыми педалями, каждая из которых управляет определенной функцией фонтана. Одним легким нажатием на них, можно изменить освещение, его цвет, высоту струи и многое, многое другое. Кроме педалей, такие фонтаны могут быть оснащены консолями с кнопками, каждая из которых оснащена сенсором, подающим сигнал фонтану и тем самым запуская определенную функцию.
Панель управления можно установить в различных местах. К примеру, можно поместить ее в технической комнате вместе с фильтрующим оборудованием и насосом. Или же на открытом воздухе, скрытую за живой изгородью или каким-либо другим элементом окружения (растениями, кустарниками, камнями и т. д.).
Музыкальное сопровождение пешеходных фонтанов
• Очень важно для подобных фонтанов наличие системы очистки воды, гарантирующее оптимальное состояние воды в каналах и резервуаре.
• Имеется возможность установки звуковоспроизводящего оборудования, включающего в себя набор динамиков, располагающихся вокруг фонтана.
• Электрораспределительный щит для таких фонтанов обычно располагается на открытом воздухе неподалеку от фонтана, либо в техническом помещении, вместе с сухим фильтрующим оборудованием и насосами.
Фото и видео пешеходных фонтанов
Плоскостной фонтан, г. Борисоглебск
Если вы хотите установить фонтан в максимально короткий срок, то обратите внимание на готовые комплекты оборудования для сухих фонтанов.
Состав плоскостного фонтанного комплекта
Коллекторы из нержавеющей стали
на регулируемых опорах
Устройство и виды сухих фонтанов
Готовые сухие фонтанные комплекты с ценами смотрите здесь.
Пешеходные фонтаны в общественных местах
В основном, такие фонтаны строятся по заказу органов и представителей власти. Найти их можно в парках, на городских площадях и в других общественных местах, где они создают расслабляющую атмосферу, позволяя прохожим играть со струями. Для размещения пешеходного фонтана, мостовая должная обладать должной прочностью – выдерживать огромные потоки людей и даже автотранспорт (на случай необходимости заезда на нее автомобилей экстренных служб, к примеру, скорой помощи). Из-за постоянного контакта людей со струями, качество воды в таких фонтанах не менее важно, поэтому системы очистки воды являются обязательным элементом сухих фонтанов.
Виды систем сухих фонтанов
Такие фонтаны используют воду, накапливаемую и протекающую под мостовой. Существуют различные типы систем стока и подачи воды:
Система отдельных резервуаров: система резервуаров, соединенных друг с другом сетью трубопроводов. Над каждым резервуаром находится плитка с решеткой в центре, обычно небольшого размера (30 х 30 см). Эти фонтаны наиболее сложны в обслуживании.
Система каналов: система, состоящая из сети соединенных друг с другом каналов, имеющих одинаковый уровень воды, используемой для создания струй. Каналы наполняются и передают воду друг другу по сети трубопроводов, расположенной под ними. Освещение, электрокабели и прочее оборудование также располагается под землей. Над сетью каналов расположены плиты, достаточно прочные и широкие, чтобы обеспечить удобство движения людей и транспорта. Расстояние между плитами должно составлять 1,20-1,50 метра, чтобы вода из фонтана не мочила прохожих. Обслуживать эту систему легко и просто.
Система с вспомогательным резервуаром: из подземного резервуара рядом с сухим фонтаном вода подается непосредственно к нему. Струи создаются благодаря насосу и системе труб, соединенной с резервуаром. Вода возвращается в резервуар через самотечный сток: трубы должны быть слегка наклонены и иметь особое сечение, обеспечивающее низкую скорость потока воды. Эта система может быть комбинирована с системой отдельных резервуаров и системой каналов для создания наиболее практичных фонтанов.
«Игровые» плоскостные фонтаны
Некоторые виды сухих фонтанов, конструируются так, чтобы обеспечить взаимодействие публики со струями, а иногда к ним добавляются световые и звуковые эффекты. Подобные фонтаны называют интерактивными сухими фонтанами. Это не просто фонтаны, а настоящие игровые площадки, добавляющие интерактивности окружению. По дизайну и конструкции они похожи на сухие фонтаны, но также включают в себя некоторые устройства, которые позволяют людям контролировать некоторые функции фонтанов.
Интерактивный сухой фонтан, к примеру, может иметь платформу с резиновыми педалями, каждая из которых управляет определенной функцией фонтана. Одним легким нажатием на них, можно изменить освещение, его цвет, высоту струи и многое, многое другое. Кроме педалей, такие фонтаны могут быть оснащены консолями с кнопками, каждая из которых оснащена сенсором, подающим сигнал фонтану и тем самым запуская определенную функцию.
Панель управления можно установить в различных местах. К примеру, можно поместить ее в технической комнате вместе с фильтрующим оборудованием и насосом. Или же на открытом воздухе, скрытую за живой изгородью или каким-либо другим элементом окружения (растениями, кустарниками, камнями и т. д.).
Музыкальное сопровождение пешеходных фонтанов
• Очень важно для подобных фонтанов наличие системы очистки воды, гарантирующее оптимальное состояние воды в каналах и резервуаре.
• Имеется возможность установки звуковоспроизводящего оборудования, включающего в себя набор динамиков, располагающихся вокруг фонтана.
• Электрораспределительный щит для таких фонтанов обычно располагается на открытом воздухе неподалеку от фонтана, либо в техническом помещении, вместе с сухим фильтрующим оборудованием и насосами.
Фото и видео пешеходных фонтанов
Плоскостной фонтан, г. Борисоглебск
Если вы хотите установить фонтан в максимально короткий срок, то обратите внимание на готовые комплекты оборудования для сухих фонтанов.
Состав плоскостного фонтанного комплекта
Коллекторы из нержавеющей стали
на регулируемых опорах
Пешеходные фонтаны
Окунуться в прохладную свежесть облака водяной пыли, позволить детворе в теплый летний день поплескаться в прыгающих струях, посмотреть вечернее цветомузыкальное фонтанное шоу, все это можно сделать с пешеходными фонтанами «Фонтан СИТИ».
Обратившись к нам Вы получите полный комплекс работ от разработки дизайна, проектирования до передачи готового пешеходного фонтана в эксплуатацию.
Стоимость работ по строительству пешеходного фонтана зависит от большого количества факторов:
Количество, диаметр и высота струй
Геометрия и размеры чаши фонтана
Расстояние до технического помещения
Материал покрытия пешеходной зоны фонтана и т. д.
По факту обращения совместно с Заказчиком готовится и утверждается Техническое задание, на основе которого формируется коммерческое предложение, которое отражает все технические аспекты объекта и стоимость комплекса работ по устройству пешеходного фонтана. На разработку коммерческого предложения в среднем уходит от 2 до 4 рабочих дней.
Сегодняшняя мода на пешеходные фонтаны в большей степени обусловлена внедрением в фонтаностроение новых технологий, позволяющих безопасно и гибко управлять оборудованием фонтана. Высокая производительность насосного оборудования, усовершенствование систем управления с применением частотных преобразователей, производство надежных и дешевых решетчатых настилов, выдерживающих большие нагрузки, все это отражается на технологических решениях инженеров проектирующих фонтаны.
Пешеходные фонтаны или (сухие фонтаны), это гидротехнические сооружения с чашей (основанием) выполненным из железобетона, построенной ниже уровня благоустройства прилегающей территории и пешеходной зоны с устройством перекрытия из решетчатого настила, выполненного из композитного пластика, нержавеющего или оцинкованного металла, или гранитных плит. Технология строительства пешеходных фонтанов предполагает размещение всех трубопроводов и специального фонтанного оборудования в не доступной для пользователя зоне фонтанной чаши, размещенной под настилом.
В связи с тем, что площадь пешеходного фонтана в большинстве проектов большая и превышает 100 м2, особое внимание необходимо уделить состоянию и типу грунтов, а также подготовке основания чаши. В зависимости от технических условий и возможностей, техническое помещение возможно разместить, как непосредственно под чашей фонтана, так и за ее пределами.
Наличие технического помещения обусловлено необходимостью устройства системы фильтрации, зоны для размещения шкафов управления фонтаном. В последние годы на рынке появились погружные насосы с питающим напряжением 24 Вольта, применение которых позволяет существенно сократить расходы на устройство ТП. Недостаток насосов с низким питающим напряжением, это малая производительность.
Для создания динамики работы струй в пешеходных фонтанах применяют быстродействующие электромагнитные клапана, устанавливаемые под уровнем настила. Также динамика работы струй может быть обеспечена частотными преобразователями, управляющими работой насосов фонтана.
Настил фонтана должен быть травма безопасен так, как по нему могут ходить босиком.
Вода должна быть подготовлена и очищена, так, как в процессе игры дети могут ее пить. Для обеспечения биологической безопасности устанавливается станция водоподготовки. Механическую очистку воды в фонтане обеспечит напорная система фильтрации с песчаными фильтрами. Избыток дождевой воды, может негативно сказаться на эксплуатации фонтана, в связи с тем, что стимулирует размножение водорослей. Поэтому, чем меньше количество дождевой воды будет попадать в чашу фонтана, тем лучше. Для отвода воды по периметру чаши устраивают обводной канал с отводом в ливневую канализацию. В него может также стекать небольшой объем воды фонтана при ветровой нагрузке.
Недостаток воды в чаше пешеходного фонтана восполняется системой автодолива. Автодолив обеспечивается наличием датчиков уровня и электромагнитного клапана, через который подается необходимый объем для восполнения испарившейся воды.
В классических пешеходных фонтанах все струи направлены вертикально вверх и расположена на расстоянии 1, 1,5 метра друг от друга в шахматном или линейном порядке.

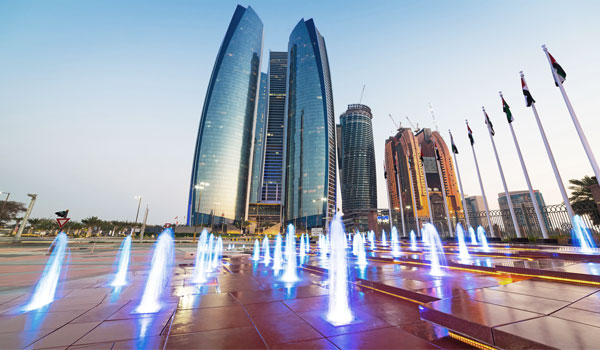

В вечернее и ночное время необыкновенную красоту и настроение придает фонтанам подводное освещение. Светодиодные светильники, специально разработанные для пешеходных фонтанов, имеющие сквозное осевое отверстие для прохождения струи и особую конструкцию корпуса, позволяющую монтировать их, как на решетчатые настилы, так и встраивать в гранитную плиту, обеспечивают наилучший эффект подсветки.
Дополнить динамику света можно музыкальным сопровождением. Уникальные контроллеры, разработанные «Фонтана СИТИ» специально для музыкальных фонтанов, обеспечивают идеальное совпадение динамики проигрываемых треков и работы светильников фонтана.
В городской среде отдельное место уделяется устройству игровых площадок для детей, специалисты Фонтан СИТИ разработали несколько типовых проектов пешеходных фонтанов с резиновым покрытием и дополнительными игровыми элементами «Водяная пушка», «Водопад», «Шутиха» и «Водяная карусель». Резиновое покрытие гарантирует безопасное падение ребенка в процессе игры и позволяет быстро отводить влагу с поверхности. Новая тенденция в строительстве городских игровых комплексов с пешеходными фонтанами, формирует новый подход к активному отдыху детей в пределах своего двора или района. Ведущие Московские архитектурные бюро уже применяют эти технологии в своих современных проектах благоустройства.
Для того, чтобы пешеходный фонтан мог многие годы радовать пользователей, будь то жители мегаполиса или собственники загородного особняка, устроившие на своем участке фонтан, необходимо правильно, своевременно и бережно его обслуживать.
Для пешеходных фонтанов разрабатываются специализированные блоки управления, позволяющие программировать интервалы суточного включения и выключения фонтана, включение различных режимов, обеспечивать удаленное управление и диспетчеризацию объекта через интернет, а также управлять фонтаном со смартфона при помощи помощью Wi-Fi.
По окончании теплого сезона, перед наступлением первых заморозков фонтан необходимо консервировать. И здесь мы предлагаем также готовое решение, благодаря тому, что фонтан находится ниже уровня благоустройства общей территории и его поверхность ровная, на зимний период над фонтаном можно устроить импровизированный каток, который закроет чашу фонтана и не позволит зимой бесцельно использовать площади, также благодаря тому, что фонтан всегда расположен на главном и самом просматриваемом участке экстерьера, это идеальное место для установки Новогодней елки.
