Что является нарушением при вертикальной прокладке витой пары
Распространённые ошибки при монтаже СКС.
Очень важно знать не только то, как правильно выполнить монтаж, но и увидеть ошибки монтажа СКС. А как известно, учиться лучше на чужих ошибках, а не на своих.
Монтаж витой пары в СКС

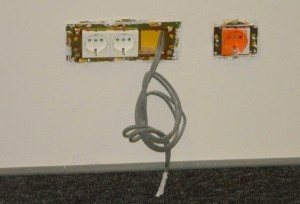

Кабель витая пара у розетки
На этом объекте монтажники проложили кабель витая пара и скрутили ее в узлы. Это может привести к залому проводников, и придется несколько раз заделывать кабель витая пара, иначе со временем изоляция у проводника в месте старого залома может «лопнуть», что приведет к ухудшению характеристик кабельной линии.

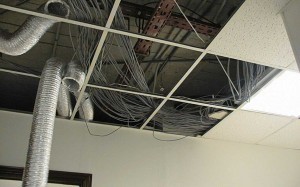

Прокладка витой пары под фальш-потолком
Стандарты СКС категорически не допускают использование в качестве средства поддержки кабеля обрешетки фальш-потолка.
Прокладка витой пары в лифтовой шахте
Кабельными стандартами СКС не допускается прокладка кабеля витая пара в лифтовой шахте.

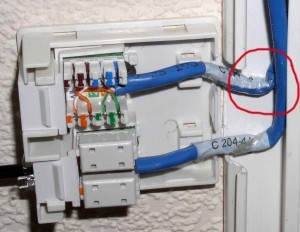

Ошибка монтажа витой пары
При выходе из короба у кабеля витая пара наблюдается сильный изгиб, кабель витая пара находится под некоторым «напряжением». Эта ошибка может привести к увеличению обратных отражений сигнала и перекрестным наводкам, помимо того, со временем оболочка кабеля может потрескаться.

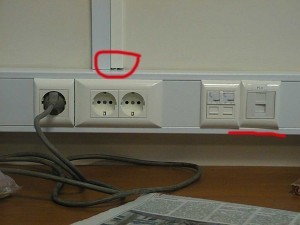

Неаккуратный монтаж
Маленький короб наверху не доведен до конца, и розетка в коробе установлена криво. Такие ошибки не могут не влиять на качество СКС. Если таким образом выполнен монтаж лицевой части, то что же там может быть внутри? У меня сразу возникает желание проверить и выяснить, насколько качественно и правильно монтажники выполнили скрытые работы.
Монтаж оптоволокна в СКС

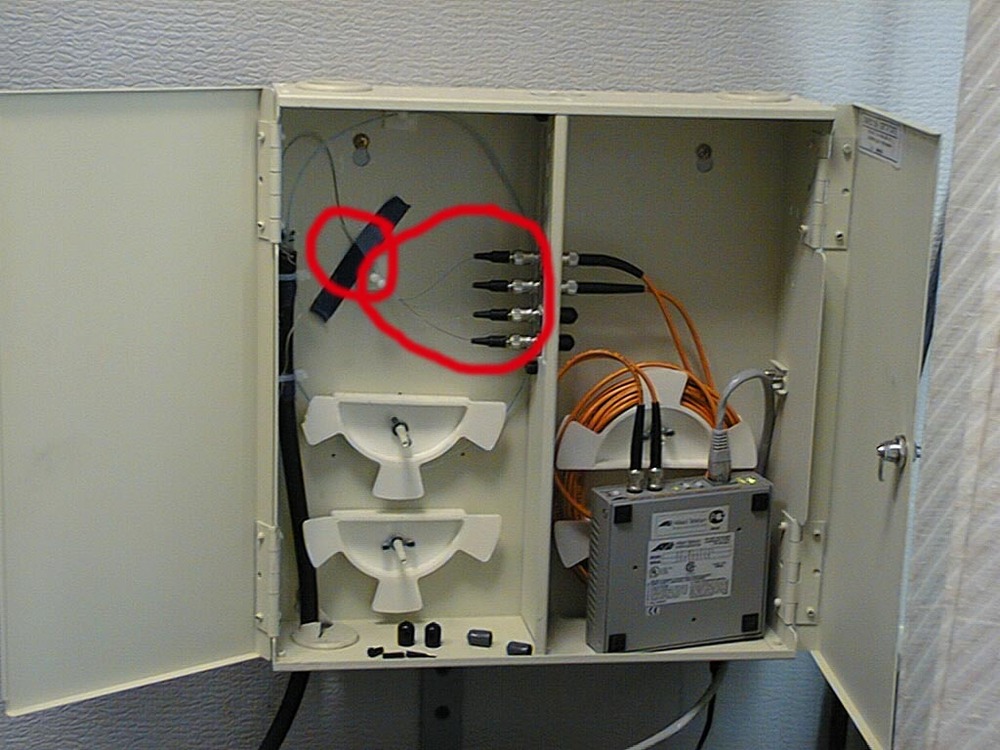

Ошибки монтажа оптоволокна в оптической коробке
Оптоволокно в оптической коробке оставлено без запаса.
Оптоволокно закреплено только монтажной изолентой :- (

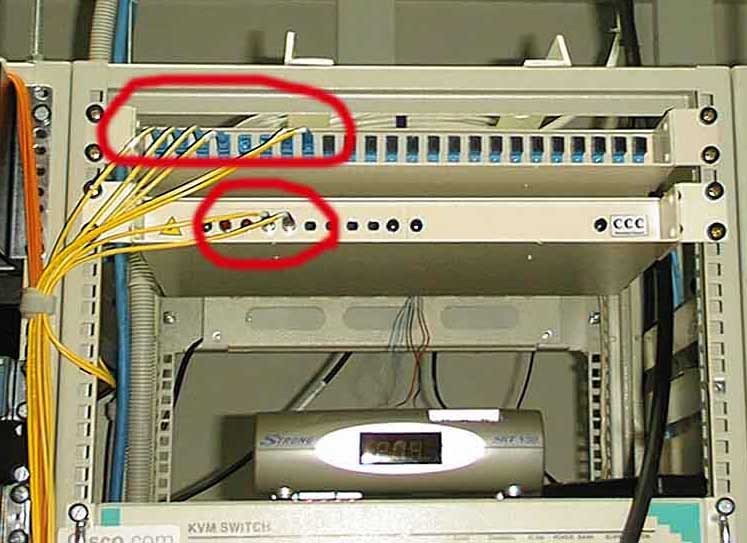

Отсутствие организатора в стойке
Оптические шнуры сильно изогнуты из-за отсутствия организатора под оптическим кроссом. Со временем эта ошибка может привести к ослаблению оптического сигнала и к выходу из строя оптических шнуров. Необходимо установить горизонтальный организатор для оптических шнуров.

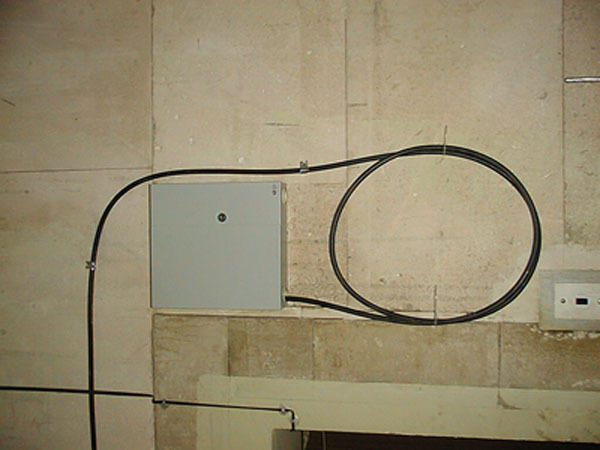

Запас оптического кабеля небольшой
Согласно требованиям кабельных стандартов запас у оптического кабеля в магистральной линии должен быть не менее 3-х метров с каждой стороны.
Монтаж кабелепровода

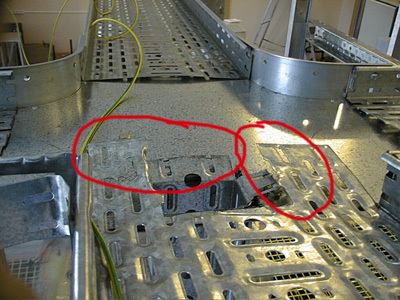

Ошибки монтажа лотка
В лотке не должно быть выступающих частей и острых краев. Это ошибка может привести к тому, что при протяжке кабеля витая пара или оптического кабеля может быть повреждена оболочка прокладываемого кабеля.
Ошибки монтажа короба
Издевательство над коробом :- (
Монтаж в телекоммуникационном помещении
Ошибка размещения мебели
Расстояние между передней дверью телекоммуникационного шкафа и мебелью, установленной в телекоммуникационном помещении, меньше 0,9 метра. Это усложняет работу обслуживающего персонала.
Ошибки монтажа витой пары и оптоволокна
26 января 2018 13:02
Любая работа, выполненная по принципу “И так сойдёт!”, оборачивается самыми неприятными последствиями для всех участников процесса. Кабельные системы особенно требовательны к качеству монтажа, и не важно, идёт речь о витой паре или об оптоволокне. Один из способов делать работу качественно и профессионально – это учиться на ошибках, желательно сразу на чужих. В этом материале мы поделимся с вами советами от опытных специалистов о том, какие бывают ошибки при монтаже кабелей и как их избежать.
Начнем с медного кабеля. Монтаж витой пары всегда предусматривает бережное отношение к кабелю и не является поводом для проверки степени его гибкости. Настоящий профессионал должен быть знаком с требованиями по прокладке кабеля и избегать недопустимого радиуса и слишком острых углов сгиба. Рассмотрим конкретные случаи.
Часто встречается ситуация, когда в процессе прокладки линии монтажники подводят витую пару к углублению в стене для сетевой розетки. А пока розетки нет, они скручивают торчащие излишки кабеля в узлы. Это чревато заломами проводников, что может вызвать нарушение целостности изоляции. Кабельная линия в таком случае начинает работать хуже, и кабель придётся заделывать заново.
Следующий вариант неправильной прокладки – это сильный изгиб кабеля. Независимо, на каком участке это происходит – на выходе из короба, на углу стены или где-то ещё. В кабеле, согнутом под углом 90 градусов, помимо треснутой оболочки, усилятся обратные отражения сигнала и перекрёстные наводки.
Правильный монтаж кабеля витой пары категорически исключает прокладку линий в лифтовых шахтах. Также не допускается использовать каркас фальшпотолка в качестве опоры для прокладки кабелей.
Ошибки при монтаже витой пары и оптоволокна
17 апреля 2019 10:03
Как всем известно, работа в очень опасном формате «И так сойдет!», ни до чего хорошего и никого еще не доводила. Она легко оборачивается чередой неприятных проблем, которые обычно растут со скоростью снежного кома, который на всех парах летит по не слишком крутому склону.
Особенно опасна подобная линия поведения при монтаже кабельных и телекоммуникационных сетей, как и любые работы, связанные, так или иначе, с электричеством и высоким требованиям к безопасности. Особенно, если учесть, что такая безответственность может создать не только угрозу пожару, но и здоровью и даже жизни человека.
Именно современные кабельные системы предъявляют повышенные требования к качеству монтажных работ на каждом из этапов. И тут не суть важно, идет речь об оптоволокне или пресловутой витой паре. Настоятельно рекомендуем молодым специалистам учиться на чужих ошибках, а не на своих собственных. Только в этом случае со временем вы станете настоящим докой в своем деле, мастером высшей категории.В этой мы прибегли к советам специалистов с огромным стажем работы. Они делятся своими знаниями о том, какие ошибки могут быть допущены при монтаже кабелей и как их не допустить.
Начнем с особенностей кабелей с медными проводниками. Качественный монтаж витой пары невозможен без очень бережного отношения к кабелю. Он не является методом обязательной проверки проводов на показатели предельной гибкости. Чтобы не повредить кабель, важно не допускать возникновения недопустимого радиуса и острых углов сгиба. Иначе вы сможете повредить довольно нежный и деликатный проводник из меди. Рассмотрим, какие подводные камни часто возникают на пути к успеху у новичков и молодых специалистов.
Если вы прокладывайте кабель до углубления для стевой розетки, а самой ее там нет, то никогда не скручивайте в узлы излишки кабеля. Почему? Отвечаем. В этом случае могут возникнуть заломы медных проводников. В результате часто возникают разрывы изоляции. Кабель будет хуже справляться с возложенными на него функциями. Вполне возможно, что вам придется заново его заделывать.
Другой распространенной ошибкой является то, что молодые и еще неопытные монтажники допускают слишком изгиб кабеля. Тут совсем не важно, на каком участке был допущен такой кабельный сбой. Опасно в любом случае: на углу стены, на выходе из короба, в каком-то ином месте. Если кабель согнут под углом 90 градусов, одной поврежденной защитной оболочкой дело не кончится. Произойдут обратные отражения сигнала, из-за чего неизбежно возникнут перекрёстные наводки.
Качественный и правильный монтаж кабеля типа «витая пара» запрещает прокладку линий внутри шахт лифтов. Каркас фальшпотолка не подходит как опора для прокладки кабельной сети любого типа.
Пусть вы далеки от тайн сетевых технологий, но если пластиковый короб с кабелем недостаточно длинен, чтобы вплотную подойти к розетке. Даже на считанные мм, а сами они установлены в формате «тяп-ляп», то качественный сигнал так и останется чем-то из области недостижимой научной фантастики. Это совсем уж вопиющие недочеты в работе, которые даже новичок заметит сразу же. Скорее всего, «работнички» допустили еще и массу скрытых от невооруженного взгляда огрехов.
Если вы выполняете монтаж кабельной системе в самостоятельном режиме, то ни в коем случае не допускайте таких грубейших нарушений технологии кабельного монтажа. Если специалист был нанят, вы вправе требовать переделки всего комплекса работ уже за его счет с целью устранения всех недоработок и недочетов.
Оптоволокно тоже следует, чтобы к нему относились с должным вниманием, уважением и знанием дела. При монтаже внутри стоек и шкафов оптических кабелей недопустимо игнорирование организаторов горизонтального типа. Оптоволокно тоже не терпит острых углов. Они часто возникают при подсоединении к патч-панели или иным сетевым устройствам целого ряда кабелей. И в этом случае вы получите заметное ослабление сигнала со всеми вытекающими отсюда последствиями. Даже самый простой кабельный организатор навсегда устранит эту неприятную проблему эффективно и быстро.
Не забывайте и о «Правиле трех метров»: с каждой стороны должен оставаться запас от 3 м.
Оптоволокно также очень чувствительно к нагрузкам механического типа и изгибам. Они могут не только ослабить уровень сигнала, но и привести к разрыву защитной оболочки, что совершенно недопустимо с точки зрения пожарной и электрической безопасности. Макроизгибы губительны для мощности передаваемого по оптоволоконному кабелю сигнала. Именно такие потери и являются главными виновниками сбоев в работе домашних сетей и транспортных линий на базе оптоволокна.
Также надо работать только с качественным электроинструментом, предназначенным именно для работы с витой парой и оптоволокном.
Монтаж. Как надо и не надо
За время своей недолгой профессиональной деятельности мне пришлось иметь дело с различным оборудованием и различными сетями. И то, что приходилось иногда видеть, повергало в тихий ужас. Монтаж зачастую ведётся кем попало и как попало с нарушением всех возможных стандартов и норм. Радует, что в большинстве случаев всё же это не так и джамшут-монтаж не прокатывает.
Статья будет интересна монтажникам (хотя, я думаю, на Хабре нет безответственных или по крайней мере их число минимально), людям, руководящим этим процессом, принимающим работу и вообще тем, кто не безразличен к реалиям русского телекома (вообще говоря, это относится не только к телекому).
Под катом объёмная статья, много фото того, как не надо и немного того, как надо.
Я долго думал, нужна ли такая статья на Хабре — каждый сам решает, каких стандартов придерживаться, а если не решает, то решат за него и ему придётся переделывать. То есть я предполагаю сознательность заказчиков и исполнителей. Но на деле вы сами видите в каком состоянии могут быть современные сети.
Вспомнив о своём обещании стараться хоть что-то улучшить в своём окружении, я всё-таки решил аккумулировать здесь некоторые советы и примеры.
Начнём с плохого
Вот так сделано заземление фидера одного из ОпСоСов:
Возможно, конечно, что так приделан кабель, просто чтобы он не болтался. Но и это не оправдание — лишнее нужно убрать.
В 10 метрах от этого такая картина:
В целом беспорядок и хаос, справа висит моток обрезанного фидера. Аналогично: оказалось ненужным: обрезали и бросили.
Вот так с заземлением тоже нельзя поступать:
Кольца на кабеле заземления нежелательны. Дело в том, что в этом случае получается примитивная электромагнитная катушка. Поскольку я не являюсь электриком, не смогу подробно осветить этот вопрос. Если среди читателей есть специалисты, пусь дополнят информацию по этому вопросу.
Один болт шины заземления предназначен для крепления одного кабеля заземления. Часто приходится встречаться с ситуациями, когда на один болт насажено несколько кабелей. Непонятно делается ли это в целях экономии или из-за лени подрядчика, но допускать этого не стоит.
Какой прок от такого заземления? Если даже сейчас между двумя частями и есть электрическая связь, то её сохранение нельзя гарантировать в будущем: дождь, перепады температуры, туманы не идут на пользу таким соединениям.
Примеры отсутствия у монтажников чувства прекрасного:
Необрезанные стрепы. Работа выглядит вульгарно и напрямую говорит об уровне профессионализма монтажников. Часто встречает также ситуация, когда стрепы обрезаны неаккуратно и на конце торчит острый край, о который очень легко порезаться.
По возможности все кабели должны сгибаться под прямым углом. Прокладывать их следует по ледерам (кабелеростам, кабельным трассам) или в коробе. Просто крепить кабель к стене совсем не кошерно.
Очень распространённый недочёт: отсутствие термоусадочной резины в местах обжима кабеля. Ничего критичного, но это моветон.
Общий стиль работы в России: я своё сделал, а остальное не моя забота. Такие разбитые стены, отколовшаяся штукатурка часто остаётся после проведённых работ. А также кучи строительного мусора, куски кабелей, изоляции, испорченные клемпы, обрезки стрепов. Следует заставлять подрядчика убирать это после работы. Касается это, разумеется, не только сферы телекоммуникаций
Это результат нечестной работы подрядчика
Некачественная покраска ледера:
Уже через несколько месяцев краска слезает, появляется коррозия. Особенно в местах сварки. К сожалению, проверить это при приёмке сложно.
Или использование втормета для изготовления металлоконструкций. Такие трубостойки могут иметь тонкие стенки и соответственно не выдержать нагрузку.
Часто при демонтаже рабочие идут лёгким путём, как например, обрезают фидер и остатки оставляют как есть. Во-первых, это затрудняет дальнейший монтаж для других, во-вторых, из таких мелоче складывается общий беспорядок во всём.
Незаконтрагаенные гайки
Это вообще страшное зло. Только представьте, что этот болт держит четырёхсоткилограммовую конструкцию. Если она упадёт, то серьёзная ответственность ляжет на многих. Дважды за свою практику я встречался с подобными недочётами.
На этой фотографии неявная ошибка, которая по весне может привести к печальным последствиям. Обратите внимание на металлический короб под ледером — это тоже кабельная трасса, она защищена от внешних воздействий. А теперь обратите внимание на козырёк на здании. Падающая сосулька легко перебьёт оптику и сильно добавит хлопот.
Не загерметизированные участки фидера. Внутрь может попасть влага (дождь, конденсат), а во время мороза, замёрзнув, повредить жилу и изоляцию.
На первой фотографии показан результат плохой проработки плана: не был учтён козырёк крыши и первоначальную платформу башни пришлось наращивать, что не могло положительно сказаться на прочности конструкции.
Вторая фотография — пример ошибочного расчёта несущей способности башни. В данный момент она находится в аварийном состоянии.
А это витая пара крупнейшего домового провайдера нашего города:
И это ещё не самые удачные кадры. И до недавних пор такая ситуация была повсеместно. До домов шла витая пара длиной несколько сотен метров, неуправляемые свитчи по 5 рублей за пучок, 100 абонентов на 10 мегабитный канал. Благо теперь они взялись за эстетику своей сети, улучшили тех. поддержку.
Помещение базовой станции одного оператора:
Внимание на плинты слева и кабельный хаос в стойке.
Часто можно видеть как на свитчах, в шкафах, на стенах устроили змеиную свадьбу. Примеров тому масса.
Засим покончу с отрицательными примерами.
Теперь советы
Многим они покажутся очевидными или натянутыми, но вспомните сами, как часто приходится сталкиваться с их нарушением. Итак, как должно быть:
1)Эстетика. Что бы вы не говорили, это очень важно. Конечно, заниматься этим нужно только если во всём остальном у вас порядок. Сюда же можно отнести и чистоту в помещениях.
2)Запас. Золотое правило: делать 25% запаса на всё. Делаете ли вы СКС, тянете ли силовой кабель, заказываете ли вы короб и что угодно другое — рассчитывайте необходимое количество и умножаете на 1,25. Даже если у вас своя компания, не нужно скупиться, забудьте уже «экономика должна быть экономной». Обидно, когда вам нужно подвинуть розетку, а витая пара уже натянута (кстати, никакие кабели не должны идти в натяг) или когда тянете питание и не хватает полтора сантиметра.
Оставить вот такое кольцо не сложно, а при переносе трубостойки или поднятии антенны оно сыграет хорошую службу. Или уложить запас витой пары в короб.
3)Кабели не должны идти просто по стене, висеть, болтаться. Их следует вести по кабельной трассе один к одному, скрепляя стрепами (стяжками). Нужно избегать пересечения электрических сигнальных и силовых кабелей.
На предприятии, где сделаны фотографии, идёт ремонт: крсивые ровные стены из гипсокартона, армстронг на потолок, светильники, пожарная сигнализация. А под потолком что? Правильно, то же самое — зачем это приводить в порядок, если всё равно видно не будет.
4)Все кабели, фидеры, автоматы должны быть подписаны.
5)Для патч-панелей и кроссов советую завести таблицу, которая должна быть всегда в актуальном состоянии. Для СКС обязательно должна быть схема сети. Этот и предыдущий пункт позволят в случае чего быстро и однозначно восстановить всё как было. Например, если вам захочется передвинуть свитч на один юнит вверх.
6)UPD:Сделал-Зафиксируй (по подсказке а комментариях). Не оставляйте на конец дня/недели/отчётного периода внесение изменений во все документы, журналы, ибо забывается.
7)На важных узлах (серверные, коммутаторные, базовые станции) нужно делать аварийное освещение от аккумуляторов и регулярно проверять его работоспособность. По возможности к аккумуляторам нужно также подключить компьютер для управления оборудованием в экстренных ситуациях.
8)Технические помещения должны быть как минимум оборудованы датчиками движения и пожара. При наличии сухих контактов на оборудовании и системы мониторинга выводы пожаро-охрнной сигнализации (ПОС) лучше подключить к ней. В нашем центре мониторинга мы можем видеть открытие дверей или аварию по температуре. Выводы ПОС подключены к сухим контактам Huawei’ской БС.
9)Если у вас есть оборудование, требующее обслуживания, должен быть регламент периодического обслуживания. И его следует придерживаться, чтобы не получалось так:
10)Если вы подрядчик, или принимаете работу у него, если ваша работа связана с монтажом, делайте фотографии всего. Все огрехи, недоделки, всё, что сделано неправильно, всё нужно фотографировать. Во-первых, вы сможете наглядно показать, где косяки, или доказать, что вы сделали всё качественно, во-вторых, это позволит избежать спорных моментов: «Этого не было. Всё так и было». Фотографии нужно хранить, чтобы потом показывать, как надо или не надо делать. Мы наших новых монтажников или подрядчиков, например, всегда водим по объектам и показываем, что будем требовать от них.
11)Перед тем, как приступить к серьёзной работе, у вас должен быть план действий, и всё подготовлено для начала.
12)За 15 минут до окончания рабочего дня нужно начать уборку помещения и рабочего места. Иногда лучше не закончить работу сегодня, но успеть привести всё в порядок.
13)«Нет ничего более постоянного, чем временное». Выполняя любую работу не думайте, что это на время — делайте сразу хорошо.
14)Ну и в целом, относитесь к своей работе ответственно, и придирайтесь к тем, кто эту работу выполняет, ведь в конечном итоге вам потом эксплуатировать.
Под занавес фото почти идеального технического помещения и монтажа:
Фото монтажа БС в Китае.
Я не могу изменить ситуации с дорогами в нашей стране, с образованием, взятками, милицией. Но я могу качественно делать свою работу (благо она в удовольствие) и требовать этого от других.
