Установка планшета Nexus 7. Часть 3. Подключение кругового обзора и датчика Холла.
Вот и наступила у меня очередная фаза рукоблудства… В этот раз под замес в который раз попал планшет Nexus7, расположившийся вместо штатного монитора!
Справедливости ради хочу отметить, что считал все свои подвиги относительно него завершенными, но нет… Жизнь вносит свои коррективы!))
Первое, что мне захотелось изменить — вывести картинку с камер на дисплей планшета.
В моем авто установлена система кругового обзора, которая делит и так небольшой экран штатной головы Nissan Connect на две части, в итоге картинка получается маленькой, да и на солнце этот дисплей бликует так, что порой в него не видно!
Откуда брать картинку — понятно, оставалось еще разузнать как её пихнуть в планшет!
Тут тоже все достаточно неплохо изучено! Для реализации подключения камер заднего вида к нексусам народ использует USB-адаптеры…
…и ПО для Android — Easycap Viewer (платная). Единственный нюанс — данный адаптер должен быть на определенном чипе! Все разжованно в сети много раз.
Для того. чтобы данный адаптер включался в нужный момент, нужно один из контактов USB-OTG кабеля держать разорванным, и потом в нужный момент замыкать. Мой выбор пал на 4-й (фиолетовый) контакт, который в обычном состоянии висит «в воздухе», а при включении заднего хода он замыкается через реле на GND, тем самым активируя режим OTG.

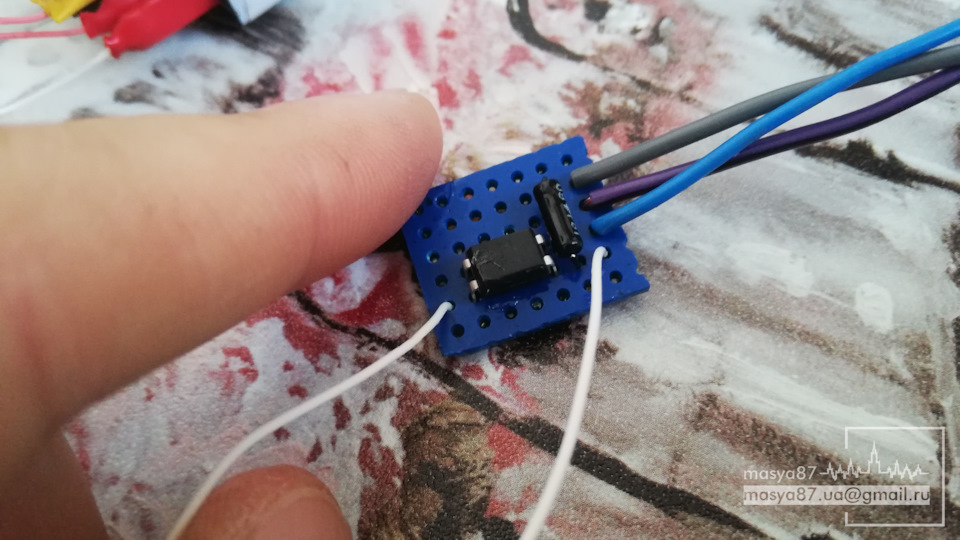

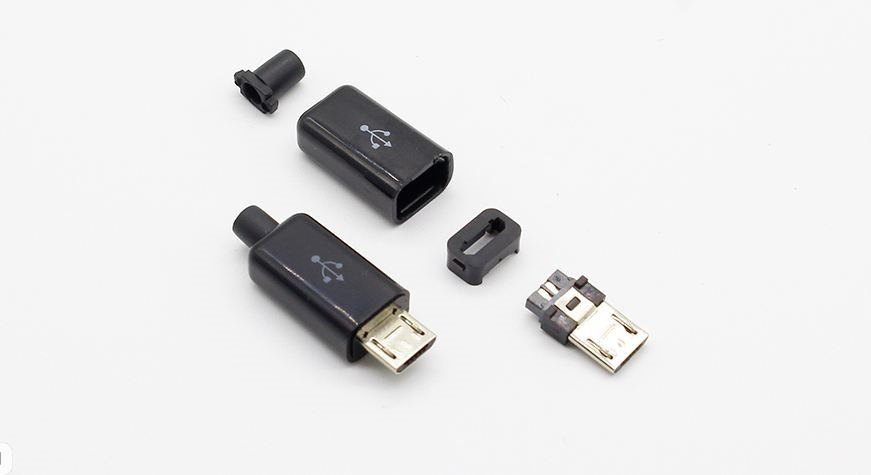

Для подключения к планшету кабеля, приобрел на али десяток разъемов Micro-USB, подпаял к нему провода согласно схеме, а далее распаял их на плату, на которой уже происходит у меня коммутация, и к которой подпаян USB вход для подключения адаптера.
Для коммутации использовал сигнальное реле Omron на 12V.

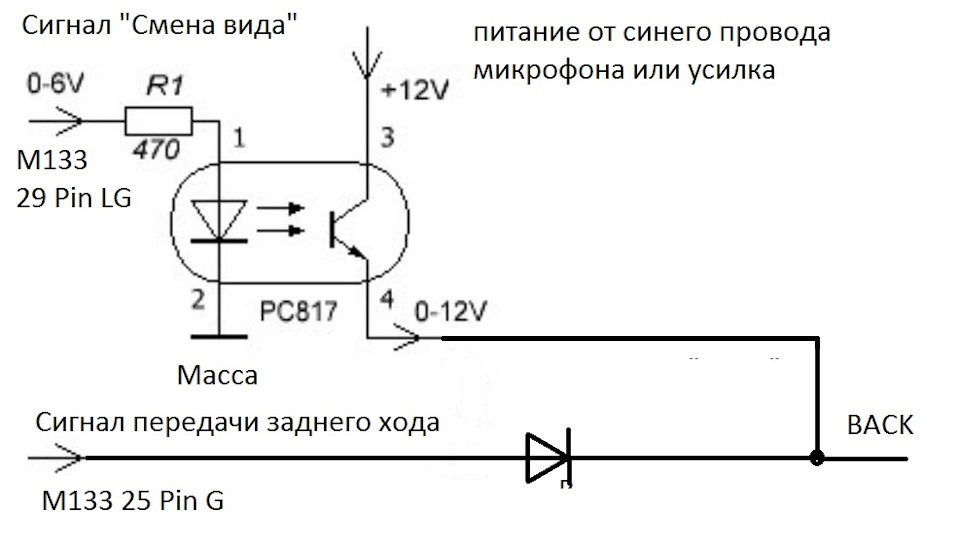

С этим тоже вроде как все понятно! Следующим этапом нужно было заставить реле включаться как при наличии 12В, так и при наличии 6В на сигнальном проводе (12В — камера заднего вида, 6В — сигнал включения камер кругового обзора). Тут то мне и пригодилась схема Ghost-Navigator :
Правда R1 мне пришлось перепаять на 120 Ом, ибо при 500 Ом оптореле не открывалось.
Кстати, позже я разжился обычным электрореле Omron на 5V, можно было и его использовать, но переделывать я не стал.

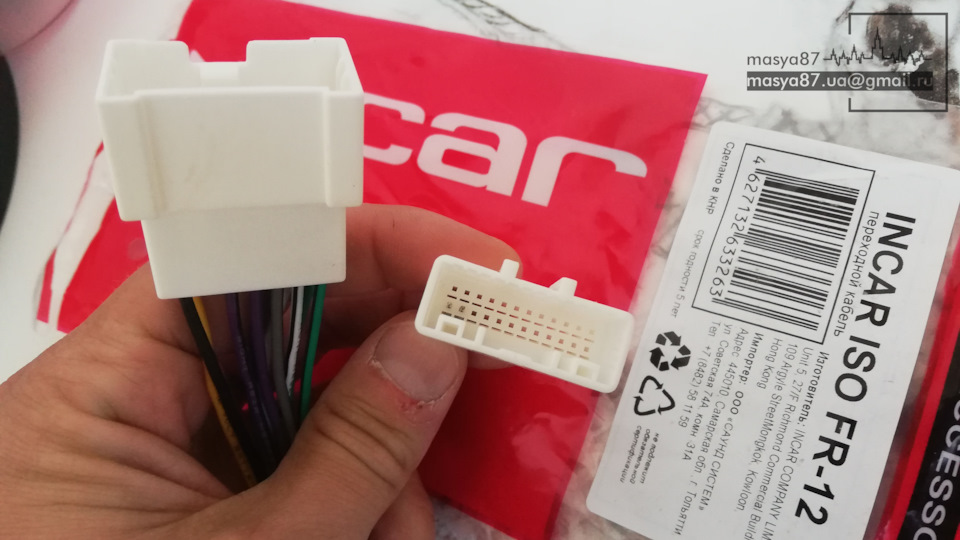

С проводки забрал нужную фишку при помощи ISO разъема для Ларгуса.
Тут тоже есть нюанс, из-за того, что в разъеме есть провода микрофона, со звуком есть определенные проблемы, если кратко — поменялся режим звука и тип руля (определяется местоположением провода массы микрофона). По итогу, микрофон верну на свое место, но позже…
С задачей подключения и включения адаптера я справился, но попутно появилась задача перехода планета в ждущий режим… Ранее на планшет через micro-USB подавалось питание +5V, при его пропадании он выключался. Теперь этот заветный единственный вход занят, посему нужно было что-то мутить…
Решение так же есть в сети — использование датчика Холла в самом планшете! При замыкании одной его ноги на GND планшет уходит в сон, при отключении от GND он просыпается (фича эта используется для чехлов, применяемых для данных планшетов).

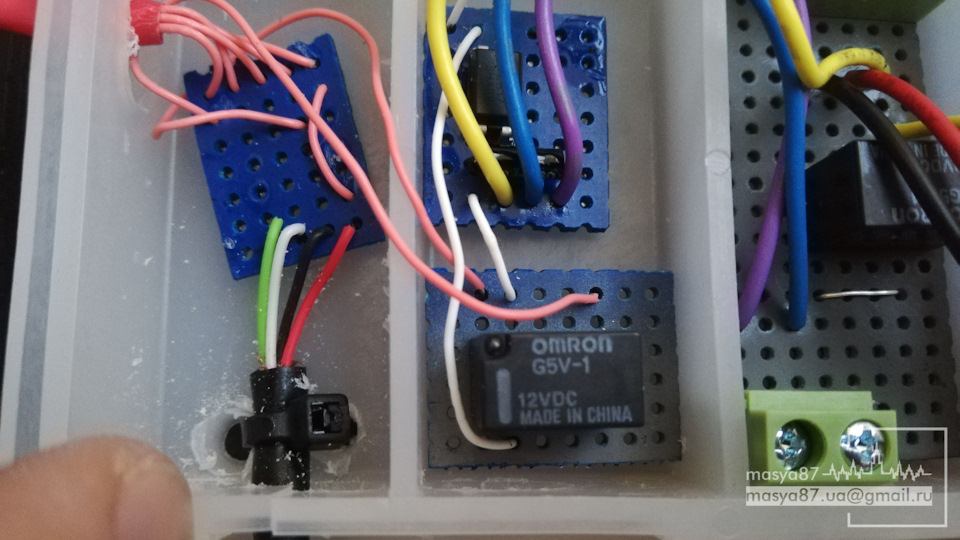

Далее дело техники — подпаиваемся и выводим провод параллельно питающим. Как и в случае с OTG замыкание на GND осуществил при помощи такого же реле на 12V Omron.
В итоге мой блок управления стал выглядеть следующим образом:
Что такое датчик Холла в телефоне?
В смартфонах и планшетах могут применяться сразу несколько датчиков, которые помогают устройству считывать дополнительную информацию. Некоторое время назад мы рассказывали об акселерометре. Сегодня поговорим о другом датчике, а именно — о датчике Холла.
Что это такое?
Датчик Холла, использующийся в современных мобильных устройствах, представляет из себя измерительный элемент, который способен определять наличие, интенсивность и изменение интенсивности магнитного поля. Датчик назван по имени американского физика Эдвина Холла, в честь которого был назван открытый в 1879 году «эффект Холла» — явление возникновения поперечной разности потенциалов при помещении проводника с постоянным током в магнитное поле.
Суть в следующем: если в магнитное поле поместить пластину под напряжением, электроны в пластине начнут отклоняться перпендикулярно направлению магнитного потока. Плотность электронов на разных сторонах пластины будет различаться, что в свою очередь приводит к разности потенциалов, которую улавливает датчик Холла.
Вот как выглядит датчик:
Для чего нужен датчик Холла в планшете или смартфоне?
Сам по себе датчик обладает достаточно широкими возможностями, хотя обычно его применяют по своему прямому назначению, измеряя напряженность магнитного поля. В частности, датчик используется в ракетных двигателях, в системе зажигания ДВС, для измерения уровня жидкости и т.п.
Встречается датчик и в современных мобильных устройствах, однако его возможности реализованы не в полной мере. Датчик фактически используется только в двух основных задачах:
Магнитные чехлы
Вы наверняка видели так называемые магнитные чехлы как для смартфонов, так и для планшетов. Они позволяют блокировать и разблокировать устройство при открытии/закрытии чехла.
Как это возможно? Установленный в устройстве датчик Холла реагирует на магнит, который расположен в самом чехле. Когда магнит расположен близко к устройству, датчик регистрирует усиление излучения, в результате чего блокирует дисплей. Такие чехлы часто имеют приставку Smart — «умный».
Когда пользователь открывает флип-чехол (чехол-книжка), датчик фиксирует уменьшение интенсивности излучения и разблокирует экран.
А что, если чехол имеет специальное окошко, в котором показывается информация, даже если чехол закрыт? В таком случае датчик Холла тоже используется — он дает команду на переключение между различными режимами работы дисплея, то есть выводит в окошко только определенную информацию, например, время, дату, уведомления. Пример такого чехла — от компании Samsung:
И кстати, если используется экран, созданный по технологии AMOLED, в силу особенности технологии показываемая информация в окошке практически никак не сказывается на расходе энергии аккумулятором.
Есть ли в моем смартфоне датчик Холла?
Есть с вероятностью в 99%. Большинство производителей указывают его в характеристиках к смартфону, но не всегда. В этом случае обратите внимание на аксессуары: если имеются умные магнитные чехлы, значит, датчик Холла в смартфоне точно имеется.
Друзья! Если наш сайт помог вам или просто понравился, вы можете помочь нам развиваться и двигаться дальше. Для этого можно:
Датчик Холла в телефоне или планшете – что это?
Датчик Холла, служащий для определения наличия магнитного поля, носит имя ученого — физика, открывшего одноименный принцип. А именно: было обнаружено, что в проводнике, попадающем в магнитное поле, изменялось напряжение тока, появляется ЭДС (электродвижущая сила). Подобные элементы устройств бывают цифровые и аналоговые.
Этот датчик определяет наличие магнитного поля.
Зачем нужен датчик Холла? Если магнитное поле есть, прибор показывает цифру — его величину. Причем аналоговый показывает его полярность, помимо значения. А цифровой при отсутствии поля выдает «ноль», в присутствии — некоторую цифру.
Области применения датчиков Холла
Датчиками Холла укомплектованы многие устройства, а также они применяются сами по себе для измерения напряженности поля. Это электрические и ракетные двигатели, система зажигания автомобилей, измерители, приборы с бесконтактным воздействием.
Датчик Холла помогает автоматически отключать экран девайса, когда чехол закрыт.
На датчике Холла основан магнитометр, присутствующий во многих «навороченных» и продвинутых мобильных устройствах. Но не во всех случаях подобная возможность реализуется полностью. В основном, это две следующие функции.
Принцип действия датчика
Контролируя состояние устройства, датчик Холла осуществляет бесконтактное переключение от нерабочего режима к рабочему и обратно. Бесконтактный способ исключает загрязнение и механические нагрузки. Можно представить себе этот элемент в виде пластины из полупроводника с малой толщиной.
Когда постоянный ток проходит через него, на краях появляется малое напряжение. Магнитное поле, как известно, проходит перпендикулярно электрическому и усиливает эту величину пропорционально магнитной индукции. Датчик Холла создает электрические импульсы с низким напряжением, что и нашло применение в бесконтактных системах, реализующих принцип сенсорного реагирования.
Датчик Холла в устройствах мобильной связи: планшетах, смартфонах, телефонах
При наличии датчика Холла (Hall sensor) в конструкции смартфонов и планшетов, особенно дорогостоящих, он выполняет функцию реагирования на усиление поля. Производители не указывают присутствие этого элемента в устройстве. Но «умный чехол», имеющийся в числе аксессуаров для планшета, смартфона, обязательно связан с ним. С помощью этого дополнения планшет разблокируется или блокируется при открытии и закрытии соответственно.
В чехол встроен магнит, реагирующий на датчик Холла в планшете. Когда оболочка закрыта, магнит находится рядом с сенсором Холла, что блокирует экран. При открытии «книжки» — чехла магнит отдаляется, экран включается. Такое дополнение к планшету не вредит самому устройству, как некоторые могут подумать.
Ранее сенсором Холла были снабжены только самые выдающиеся устройства от ведущих фирм. Сейчас магнитометр встречается во многих телефонах. Он управляет многими возможностями, например, листает фотографии посредством жестов.
Датчик Холла в телефоне реализует не все функции из-за недостатка места, экономии потребления энергии и финансовой нецелесообразности. Однако, он ускоряет поиск GSM в устройствах, взаимодействует с дополнениями типа чехла, с помощью которого сенсор принимает решения по активизации экрана.
Как пример, вот вам несколько смартфонов, в которых установлен датчик Холла. К ним относятся:
А в твоем смартфоне установлен датчик Холла? Используешь ли ты его возможности на полную катушку? Напиши об этом в комментариях!
Что такое датчик Холла в смартфоне и зачем он нужен?
Для осуществления правильной работы современных мобильных телефонов применяют различные функциональные блоки и датчики информирования. На их основе системы, высшие по иерархии, принимают решения о тех или иных действиях. Сегодня речь пойдёт об измерительном элементе, определяющем наличие магнитного поля, его интенсивность и изменение.
Выдающийся физик Эдвин Холл в США в конце XIX века открыл явление искривления пути носителей заряда в полупроводниках, пребывающих в магнитном поле. «Эффект» Холла обладает большими возможностями. С его помощью отслеживается ориентация экрана в пространстве, измеряется магнитная полярность в ракетных двигателях. Датчики отлично работают в бесконтактных выключателях и определителях уровня жидкости.
Для измерения напряжения магнитного поля используют 2 типа устройств: аналоговые и цифровые датчики. У первого вида индукция поля преобразуется в напряжение, где величина зависит от силы и полярности. У второго – при смене полярности и снижении индукции датчик отключает сенсорный экран.
Своё главное применение миниатюрный датчик нашёл в цифровых гаджетах для улучшения их позиционирования, в обеспечении быстрого старта GPS-навигатора. Отличительной особенностью данного устройства является разносторонняя направленность действия:
Конечно, это далеко не весь перечень положительных характеристик, присущих этому датчику.
Зачем датчик Холла нужен в смартфоне?
Сенсор, как высокочувствительная часть вещателя, располагается непосредственно под крышкой смартфона или планшета, что позволяет быстро реагировать на любые изменения в пространстве. За счёт работы датчика экономится заряд аккумулятора, улучшается взаимодействие телефона с магнитным чехлом и различными аксессуарами.
В телефонах типа «раскладушки» также используют датчики Холла. С их наличием упрощается работа по включению/выключению экрана во время открывания или закрывания защитной крышки. Аналогичное действие происходит у смартфона с магнитным чехлом, где сенсор молниеносно реагирует на изменения (приближения/удаления) магнитного поля на флипе и регистрирует его. Во время интенсивного излучения дисплей блокируется, при снижении – происходит его активация. При этом сам магнит, вмонтированный в флип чехла, нисколько не вредит смартфону.
Особенно эффект Холла характерен в чехлах с окошком в верхней части, где часть экрана остаётся открытой. В этом случае имеется возможность использовать отдельные функции (звонок, пропущенные вызовы, часы, проигрыватель), не открывая флипа. Магнитоэлектрическое устройство самостоятельно определит, оставить активным весь дисплей или частично. Аналогичным образом работает гаджет при использовании чехлов без «окошек».
При приобретении нового смартфона определить наличие или отсутствие датчика Холла можно самостоятельно. Стоит отметить, что не все производители указывают его присутствие, поэтому нужно внимательно изучить краткий перечень характеристик. Устройство находят и другим методом, проанализировав чехлы к своему мобильному устройству. Например, на обложке Smart Case к смартфону или планшету на 100% имеется установленный датчик Холла. По аналогии проводится анализ других чехлов.
Зачем нужен датчик Холла в смартфоне
В 2021 году даже самые простые кнопочные телефоны оборудованы множеством умных датчиков и даже процессорами, что делает их на порядок «умнее» своих далеких родственников. Что уж говорить о смартфонах: датчик приближения, освещения, гироскоп и акселерометр — лишь малая часть умной начинки вашего телефона. Из всех этих умных сенсоров особенно выделяется датчик Холла, про который известно не так уж много. Что это за датчик? Как он работает?
Зачем нужен датчик Холла в смартфоне?
Что такое датчик Холла
Датчик Холла — это умный сенсор, фиксирующий магнитное поле и его напряженность. В быту он достаточно громоздкий, поэтому в смартфоне используется более упрощенный аналог этого устройства, который реагирует только на наличие магнитного поля. Прибор основан на принципе эффекта Холла, который был открыт в 1879 году. Суть заключается в том, что, если проводник, по которому течет электрический ток, находится в постоянном магнитном поле, под этим действием электроны отклоняются к одной из граней пластины. На этой части накапливается отрицательный заряд, а на противоположной — положительный. В итоге, образованная разность потенциалов на краях пластины фиксируется датчиком. В смартфоне этот датчик является микросхемой, которая представляет собой бинарный код.
Датчик Холла в разборе выглядит именно так
Производители смартфонов не используют потенциал этого датчика целиком. На это есть несколько причин: например, этому мешает нехватка свободного места в корпусе смартфона, слабые аккумуляторные батареи, которые не смогут совладать с прожорливым датчиком. Кроме того, датчик используется исключительно для трех функций и у производителей нет какого-либо интереса реализовывать новые функции с его помощью.
Зачем нужен датчик Холла в смартфоне
Датчик применяется для трех важных функций. Во-первых, для устойчивой работы GPS и позиционирования. С его помощью в картах навигации ускоряется определение вашего местоположения, что позволяет системе работать с высокой точностью и без долгих задержек при включении карт навигации. Какие карты лучше всего использовать? Читайте в нашем Яндекс.Дзен!
Датчик Холла помогает в работе GPS
Самый яркий пример повседневного использования датчика Холла — это смартфоны или планшеты с магнитными чехлами, стилусами и клавиатурами. Пожалуй, это самый важный плюс, о котором мы расскажем ниже. Работа того же Smart Cover для iPad основана как раз на этом принципе, благодаря которому чехол и считается умным (и стоит дороже).
Важна и третья функция: датчик Холла позволяет работать складным смартфонам и ноутбукам, у которых при закрытии гаснет экран. Раньше это активно применялось в телефонах-раскладушках и слайдерах, теперь же нашло применение в новых складных смартфонах Samsung. Умный датчик располагается на одной из частей телефона, а на другой установлен небольшой магнит, который оказывается прямо над датчиком. При закрытии телефона датчик срабатывает, позволяя выполнить какое-нибудь действие, например, закончить вызов или закрыть приложение. В ноутбуках датчик Холла полезен похожим образом — при закрытии крышки операционная система оставляет компьютер в режиме сна или в режиме ожидания.
Как работает магнитный чехол
Рынок изобилует самыми разными чехлами для смартфонов, но особым спросом всегда пользовались магнитные чехлы-книжки, которые автоматически отключают или активизируют экран смартфона, на примере Smart Case для iPad. Как это работает? Блокировка или активация дисплея происходит благодаря реакции датчика Холла в смартфоне на приближающийся магнит, запрятанный в крышке чехла. Когда вы открываете крышку чехла, то происходит снижение интенсивности излучения, поэтому экран включается.
Привычные чехлы для Samsung Galaxy работают именно с датчиком Холла
Датчик Холла очень удобно работает с флип-чехлами, у которых есть небольшой вырез для управления плеером или для ответа на звонки. Благодаря такой фиче можно пользоваться отдельными функциями, не открывая чехол, например, просматривать уведомления из нашего Telegram-чата или смотреть время. Как это работает? Возможность наличия или отсутствия высокого магнитного поля позволяет смартфону оставлять экран активным или же подсвечивать только необходимую область дисплея. Кстати, сам магнит, установленный в чехле, не вредит смартфону.
Как проверить датчик Холла в смартфоне
Современные смартфоны почти все комплектуются этим датчиком. Если вам интересно, поддерживает ли ваш телефон эту функцию, можно зайти на сайт производителя для поиска документации по модели или проверить в разделе «Датчики» через утилиту AIDA64.
Smart Case для iPad — отличное применение датчика Холла
При покупке смартфона поинтересуйтесь, есть ли для него в продаже умные магнитные чехлы. Если они существуют, то в вашем телефоне точно есть датчик Холла. Проверить вручную наличие датчиком можно еще одним способом: возьмите небольшой магнитик и поднесите его к экрану смартфона. Экран должен потухнуть при приближении и начать светиться, когда вы отдаляете магнит.
Оказалось, что датчик Холла — это один из вполне привычных сенсоров смартфона, который мы используем повсеместно. Иногда мы даже не задумываемся, что за такими простейшими вещами стоят огромные научные открытия.
