Лучше с ним, чем без него: зачем нужен и как проверить датчик положения распредвала
Иногда современные машины упрекают в избыточной сложности. Мол, можно было бы сделать и попроще. Вот, например, этот датчик. Можно же без него обойтись? Хватает же для нормальной работы двигателя датчика положения коленвала? Теоретически – да. Но, как говорил Маяковский, «Ведь, если звезды зажигают, значит, это кому-нибудь нужно?». Нужно. И датчик положения распредвала тоже нужен.
ДПКВ и ДПРВ: что к чему?
Я не зря вспомнил про датчик положения коленвала: его задача очень близка к той, которую решает датчик положения распредвала. Да и устроены они практически одинаково. Так зачем тогда нужен второй датчик, который наблюдает за тем, как крутится распредвал?
Было дело, когда моторы обходились и без него, полагаясь исключительно на данные датчика положения коленвала (ДПКВ). Всё было хорошо, но расход бензина в этом случае был заметно выше из-за попарно-параллельного режима впрыска топлива. То есть впрыск топлива проходил через две одновременно открытые форсунки. В одном цилиндре при этом топливо начинало работать (сгорать), а в другом расходовалось впустую. В век тотального озеленения моторов и буйства экологов такую растрату бензина терпеть было нельзя, и тогда в дополнение к ДПКВ появился датчик положения распредвала (ДПРВ). Алгоритм впрыска топлива изменился.
Теперь стала открываться только одна нужная форсунка – началась эпоха фазированного впрыска. Задача ДПРВ – дать понять блоку управления, что поршень в конкретном цилиндре подходит к верхней мёртвой точке, и сейчас туда надо брызнуть топливо через открытую форсунку. Остальные форсунки при этом открывать не надо.
Теоретически этот датчик не так важен, как ДПКВ. Основные функции выполняет как раз датчик положения коленвала. Он сам способен определить скорость вращения коленвала и его положение в момент времени – то есть определить фазы. И внезапный выход из строя датчика положения распредвала не так страшен, как отказ ДПКВ. Чаще всего мотор лишь перейдёт в попарно-параллельный режим впрыска топлива, но колом не встанет (о симптомах отказа ДПРВ скажу чуть ниже подробнее). Но точная синхронизация с неработающим датчиком распредвала будет уже невозможной, и его придётся менять. Не зря же ДПРВ часто называют датчиком фаз, хотя это не совсем точно.
Так что он собой представляет и как его проверить?
Брат-близнец
Тут опять нельзя не вспомнить про датчик коленвала: датчики распредвала конструктивно точно такие же. И они тоже могут быть оптическими, магнитными (индуктивными) и датчиками Холла. Последние – наиболее распространённые, о них и пойдёт речь ниже. Вкратце напомню, что такое эффект Холла.
Был такой учёный американский дядя, которого звали Эдвин Холл. Он работал в Гарварде и как-то задался вопросом: а можно ли как-то изменить сопротивление проводника в магнитном поле? После ряда экспериментов он выяснил, что при помещении проводников с постоянным током в магнитные поля появляются разности потенциалов. Это явление назвали эффектом Холла, а возникающую разность потенциалов – холловским напряжением. Эффект Холла применяется очень широко. Например, в электронных компасах смартфонов. Но нас интересуют датчики Холла, которые используют этот эффект. Эти датчики реагируют на приближение металла, изменяя напряжение на сигнальном проводе. В качестве металла, который нужно приблизить к датчику, используется всё тот же задающий диск или отдельный репер на распредвале. В общем, система почти та же, что и у ДПКВ того же типа.
Конструктивно датчик положения распредвала тоже не сильно отличается от датчика коленвала. Основная его деталь – это катушка, на которую после включения зажигания приходит постоянное напряжение от бортовой сети – 12 вольт (на самом деле чуть больше, но для простоты – 12). Третий провод датчика – сигнальный. По нему в ЭБУ возвращается в среднем 90-95% напряжения. В момент прохождения репера около датчика напряжение на сигнальном проводе падает до значения ниже, чем в половину вольта (на разных машинах по-разному, но в среднем – 0,2-0,5 В). Это и есть сигнал на ЭБУ. И он заметно точнее, чем сигнал от датчика положения коленвала, а в моторах с фазовращателями он вообще единственный, который может точно указать фазы. Что будет, если сигнал пропадёт?
Может, он, может, и нет
А будет всё просто: ЭБУ, пользуясь данными датчика положения коленвала, будет знать, когда поршни проходят верхнюю мёртвую точку. Но не будет знать, какой именно поршень к этой точке приближается. Чтобы мотор не заглох, ЭБУ отдаст форсункам команду переключиться с фазированного впрыска на попарно-параллельный. Работать мотор будет, но не в штатном режиме. Интересно, что неопытный водитель даже не всегда поймёт, что с ДПРВ случилась какая-то беда: Check Engine загорается не всегда, а потерю тяги новичок (в данном случае – не средство против шпионов и прочих либералов, а неопытный водитель) частенько просто не замечает. Он может и не заметить повышенный расход бензина.
В более тяжёлых ситуациях Check Engine, конечно, загорится. Тут всё понятно – диагностика всё покажет. Кроме того, могут появиться и совсем неприятные симптомы: неровная работа на холостых оборотах, рывки при наборе скорости, «троение», а иногда мотор может и заглохнуть. Пуск тоже может быть затруднён.
Периодически симптомы умершего ДПРВ проявляются только на повышенных оборотах, но это случается довольно редко.
К сожалению, весь этот набор неприятностей не может однозначно говорить об отказе датчика распредвала. С этими же симптомами может умереть, например, катушка зажигания или бензонасос. Или что-то ещё – уж очень эти симптомы размыты. Но ведь как-то найти неисправность датчика надо… Тогда ищем!
«. смотреть могут не только лишь все, не каждый может это делать»
Честно говоря, диагностика этого датчика – штука не очень простая. Но попробуем что-нибудь сделать.
Начнём с самого простого и очевидного приёма – подключения сканера. Ошибки могут быть разными: P0340 (нет сигнала определителя положения распредвала), P0341 (фазы газораспределения не совпадают с тактами ЦПГ), P0342 (низкий уровень сигнала в цепи ДПРВ), P0343 (высокий уровень сигнала от ДПРВ), P0339 (неверный сигнал от ДПРВ). Наиболее частая ошибка – просто отсутствие сигнала, P0340. Но эта рубрика не для тех, кто умеет пользоваться сканером – они и так всё знают. Поэтому мы пойдём своим путём – путём молотка, анализа и дешёвого мультиметра. Всё, как мы любим.
Итак, если нет сканера, самый простой способ проверки ДПРВ – это установка заведомо исправного датчика. Найти его на моторе обычно несложно (он стоит где-то с краю рядом с концом распредвала), снять – тоже. Но вот беда: мало у кого дома в кладовке лежит запасной ДПРВ. Поэтому думаем дальше.
Теперь надо проверить, реагирует ли датчик на репер (то есть на кусок железа). Снимаем датчик, но разъём не отключаем, потому что без постоянного питания он работать не будет. Теперь при включенном зажигании пытаемся возбудить этот датчик любым куском железа (гаечным ключом, молотком – любым железным предметом). Если во время того, как вы подносите железку к торцу датчика, напряжение на сигнальном проводе проседает до 0,5 В и меньше, датчик точно рабочий. Если нет, то он не работает. Скорее всего не работает, потому что точнее его нужно проверять осциллографом, которого, конечно же, под рукой нет. Впрочем, отсутствие падения напряжения при приближении железа говорит о неисправности ДПРВ достаточно точно, а кроме того, есть и другие способы проверки датчика с помощью мультиметра. Тут описан самый элементарный.
Что делать и кто виноват?
Ремонтировать датчик бесполезно, его придётся только менять. И не надо себя успокаивать тем, что мотор как-то работает и без него: мотор в этом случае работает в нештатном режиме, а это не приносит ему пользы.
Напоследок – пара потенциальных причин, по которым даже исправный датчик работать не будет. Первая – это если на его торце на многолетние потёки масла попала какая-нибудь металлическая пыль или стружка. В этом случае сигнал от репера на распредвале будет искажаться или его не будет совсем. Вторая причина – это сам реперный (или задающий) диск. Если он каким-то образом люфтит на распредвале, зазор между ним и датчиком будет гулять. Сигнал в этом случае тоже будет пропадать.
Про ДПКВ и ДПРВ (датчики коленвала и распредвала)
Решил поделиться опытом на счет этих двух замечательных датчиков! Мой опыт
Опыт у меня есть, т.к. я с ними игрался целую неделю, перечитал все возможные и невозможные статьи, перепроверил несколько датчиков и т.д.
Информация для двигателей с мозгами Siemens MS 40-40.1
Итак, в дальнейшем:
ДПКВ — датчик положения коленвала
ДПРВ — датчик положения распредвала
Немного теории:
Датчик положения коленчатого вала (ДПКВ) (СКР) (Датчик импульсов, Датчик Холла, Датчик импульсов распределителя зажигания).
Датчик положения коленчатого вала является электро-магнитным датчиком, по которому в системе впрыска топлива производится синхронизация работы топливных форсунок и системы зажигания. В этой связи ДПКВ является основным, без которого работа системы впрыска топлива не возможна. Возможен полный отказ датчика (машина не заводится), частичный отказ (машина заводится, но через какое-то время глохнет).
Зазор между датчиком и маховиком коленчатого вала должен составлять 1+-0,3 мм.
Проверка на исправность заключается в замере сопротивления между 1 и 2 контактом датчика. Должно быть от 400 до 1200 Ом в зависимости от положения маховика коленчатого вала.
Разъём от ДПКВ, на двигателе M50, находиться под впускным коллектором, над генератором, вблизи РХХ. Там расположены 3 провода: от ДПКВ, ДПРВ и от Давления масла.
Симптомы неисправности:
— неустойчивые обороты двигателя на холостом ходу
— самопроизвольное повышение или снижение оборотов двигателя
— остановка работы двигателя
— невозможность запуска двигателя/затруднение запуска двигателя
— снижение мощности двигателя
— возникновение детонации при динамических нагрузках
— пропуски искрообразования
При его неисправности не будет ни включение бензонасоса, ни открывания форсунок, ни искры. Если хоть что то из этого есть, то скорее всего причина не в нём.
Примечание: Если на автомобиле BMW E34 стоят DME(мозги) фирмы Siemens, то в случае неисправности ДПКВ автомобиль заведётся и будет работать (возможно не совсем устойчиво), брав показания с ДПРВ. Проверить тестером (замерив сопротивление) датчик не получиться.
Если дпкв неисправен, не факт, что не будет искры, подачи топлива и т.д. Он может работать, но не очень хорошо (оголились провода). Искра будет и топливо будет, но это всё дело будет плохо синхронизироваться.
Датчик положения распределительного вала (фаз) (ДПРВ, Импульсный датчик распредвала).
По работе этого датчика определяется в каком из цилиндров должен осуществляться впрыск топлива и зажигание.
При возникновении неисправности система управления двигателем в своей работе использует информацию от Датчика Положения Коленчатого Вала(ДПКВ). Двигатель в этом случае работает в нештатном режиме попарно-параллельной подачи топлива, когда каждая форсунка срабатывает в два раза чаще.
Симптомы неисправности:
— расход топлива
— сбои в работе системы самодиагностики
— выхлоп грязнее
Теперь мои наблюдения:
Эти датчики впринципе надёжные…НО со временем обмотка провода дубеет и начинает рассыпаться…даже если провода не соприкасаются, у них уже нет «экрана», который держит сигнал в самом проводе, не давая ему теряться.
Основной для работы двигателя, конечно, ДПКВ!
Без него машина если и будет работать, то очень нестабильно, возможны хлопки. Зажигание будет чуток неправильным.
Этот датчик синхронизирует подачу топлива и искру, чтоб они подавались одновременно.
ДПРВ определяет, в какой цилиндр и искру и топливо нужно подавать.
На мозги Siemens MS40 и MS40.1 подходят датчики БЕЗ выпирающего магнита.
ДПКВ — 12 14 1 730 027
ДПРВ — 12 14 1 703 221
Как проверить датчики?
На мозгах Siemens просто так мультиметром ты их не проверишь! Нужен осцилограф, который меряет сдвиги фаз в частотах…вот есть статейка про это, а также про реанимацию датчика…
Но можно хоть приблизительно проверить сопротивление, чтоб понять, замкнуты провода где-то по пути или нет…
Между 1-й и 2-й ножкой на «папе» датчика должно быть около 13 Ом, между 2-й и 3-й — около 3 Ом. (на некоторых датчиках пишут номера ножек, на других нет)
Так вы будете знать, что сам датчик не замкнутый.
Как проверить провод от датчика к мозгам?
Замеряли сопротивление датчика между 1-й и 2-й ножкой, там 13 Ом. Ура. Подключаем его к «маме» этого датчика под впускным коллектором.
Идём к мозгам (думаю все знают, где мозги у их машинки). Вскрываем защитную пластмассовую накладку на длинном «папе», который вставляется в мозги.
Там видим кучу впроводов в 3 ряда.
Если нужна полная распиновка — смотрите здесь.
На схеме находим ДПКВ и ДПРВ
На этой схеме выдно, на какие контакты приходят провода от датчиков.
Как подсчитать контакт — легко!
Лучше не снимать саму шашку с мозгов…
Итак, наш датчик подключен. Берём тот самый мультиметр и проверяем уже на мозгах.
Отсчитываем 82-й и 79-й контакты для ДПКВ (они находятся со стороны реле бензонасоса, ближе к движку).
Подключаем туды мультиметр и видим…по идее тоже самое, что и на ножках самого датчика. Если так, то сама магистраль провода работает.
Так само и с ДПРВ — 84-й и 74-й контакты и в бой!
Мой совет тем, кто не сталкивался с этими датчиками:
Если даже машина работает типа нормально…всё равно советую проверить эти два датчика. неисправность ДПРВ вообще сложно заметить, а ДПКВ может попортить вам нервы как всегда в неподходящее время.
Признак неисправности датчика распредвала
Состояние вашего авто контролируются «умными» приборами-датчиками, сигналы от которых поступают на управляющий компьютер по ходу движения машины. Один из них – датчик положения распределительно вала (ДПРВ), устройство крайне необходимое для стабильного контроля.
ДПРВ – основные функции
Признаки неисправности датчика распредвала могут быть различными. Сам прибор, как уже понятно из наименования, осуществляет контроль за стабильностью функционирования двигателя, положением кулачкового вала в определенные моменты времени, распределением поступившей в цилиндры топливной смеси, выхлопом. То есть, над работой всего мотора в целом. А поступившие в компьютер сведения являются важными и для зажигания, и для запуска. Без этого современная машина не сдвинется и не заведется.
Принцип действия
ДПРВ имеет довольно простое устройство. Он сделан из магнита, который соединен с распознающей системой. При помощи замыкания зубчика на кулачковом (распределительном) вале устройство передает сигнал-импульс на компьютер автомобиля. А тот, в свою очередь, постоянно осведомлен о положении поршня. Это позволяет с точностью впрыскивать горючее, формировать воздушно-топливную смесь и зажигать ее в необходимый момент при запуске двигателя.
Симптомы неисправности датчика распредвала
— На некоторых автомобилях при неисправности датчика положения распределительного вала, коробка передач может заблокироваться на одной передачи, до тех пор, пока вы не выключите двигатель и снова его не запустите. Это может повторяться с определенной цикличностью.
— Если датчик распредвала во время движения автомобиля начинает некорректно работать, вы можете почувствовать, что машина начала двигается рывками, теряя скорость.
— При неисправности датчика распредвала вы можете столкнуться с заметной потерей мощности двигателя. Например, ваша машина не сможет разогнаться выше 60 км/час.
— Двигатель может глохнуть с перерывами из-за неисправности датчика СМР
— При выходе из строя датчика вы заметите плохую работу двигателя: потеря динамичности, осечки при включении зажигания, толчки при разгоне, хлопки в системе выхлопа и т.п.
— На некоторых моделях автомобиля при неисправности датчика распредвала может полностью исчезнуть искра зажигания, что в итоге приведет к отказу запуска двигателя
Как самостоятельно проверить датчик?
Безусловно, чтобы сделать наиболее результативный ремонт или замену ДПРВ, необходимо воспользоваться услугами специалиста на СТО. Соответствующую нормативам поверку устройства можно произвести осциллографом. Но иногда так случается, что воспользоваться услугами сервиса не представляется возможности в данный момент. Обладая обычным вольтметром и определенными навыками, вы сможете проверить устройство или заменить его. Конечно же, филигранной точности проверки в «домашних условиях» добиться довольно трудно, но что-либо реальное предпринять – вполне возможно. Проверяем наличие тока по всей электрической цепи автомобиля, в проводах, ведущих непосредственно к датчику. Для этого включаем зажигание, замкнув цепь, предварительно сняв провода с ДПРВ. Если напряжения в проводах нету, то причина в них (возможно, где-то пропадает контакт). Если вы видите признаки неисправности датчика распредвала при наличии тока в цепи и проводах, ведущих к устройству, то продолжаем проверку следующим образом: один из контактов вольтметра прикрепляем на сигнальный контакт устройства, другой замыкаем на питание. И если вольтметр не показывает каких-либо изменений при вращении стартером, то значит, «виноват» сам ДПРВ, и его необходимо заменить (при наличии нового, это также можно сделать самостоятельно).
Смена местами ДПРВ и ДПКВ QR20 (это помогло, есть НО)
Спасибо всем, кто отозвался на мой призыв о помощи в предыдущей записи 🤝
Сегодня нашлось время залезть и сменить местами датчики положения коленвала и распредвала (если интересно в чем была проблема — читайте предыдущую запись).

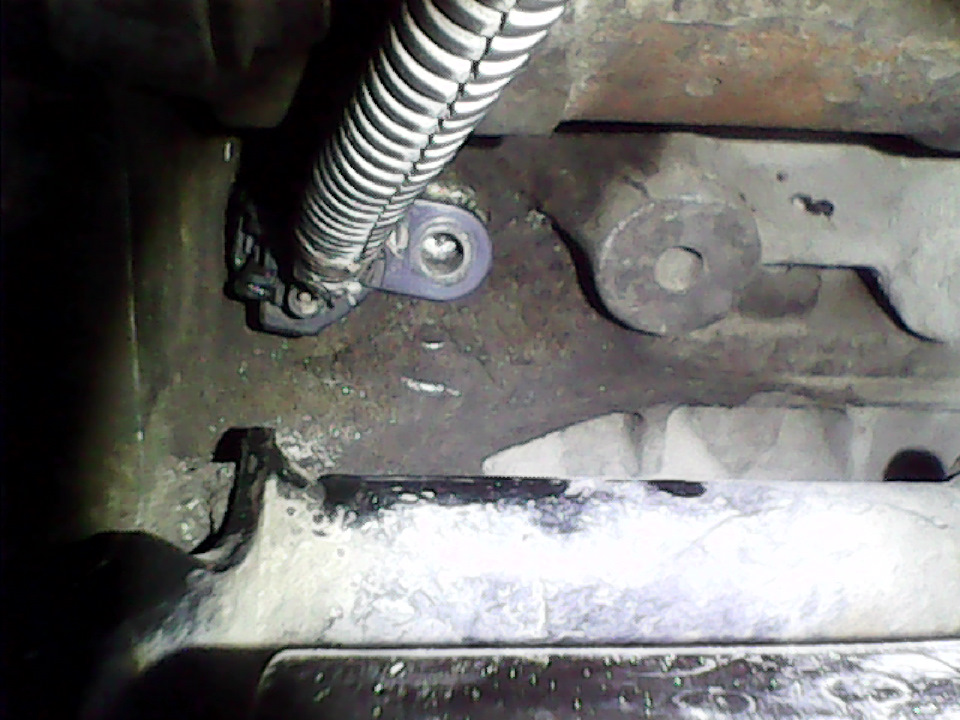

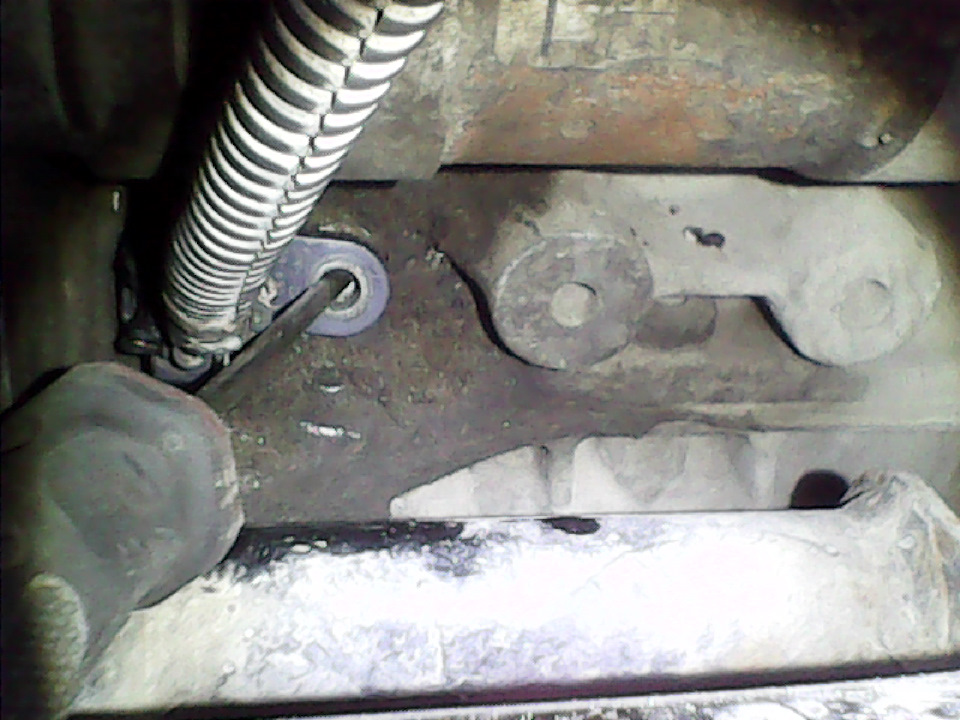

В чем трудность снять ДПКВ? В том что он на блоке со стороны моторного щита, под стартером, т.е. между подушкой и стартером.

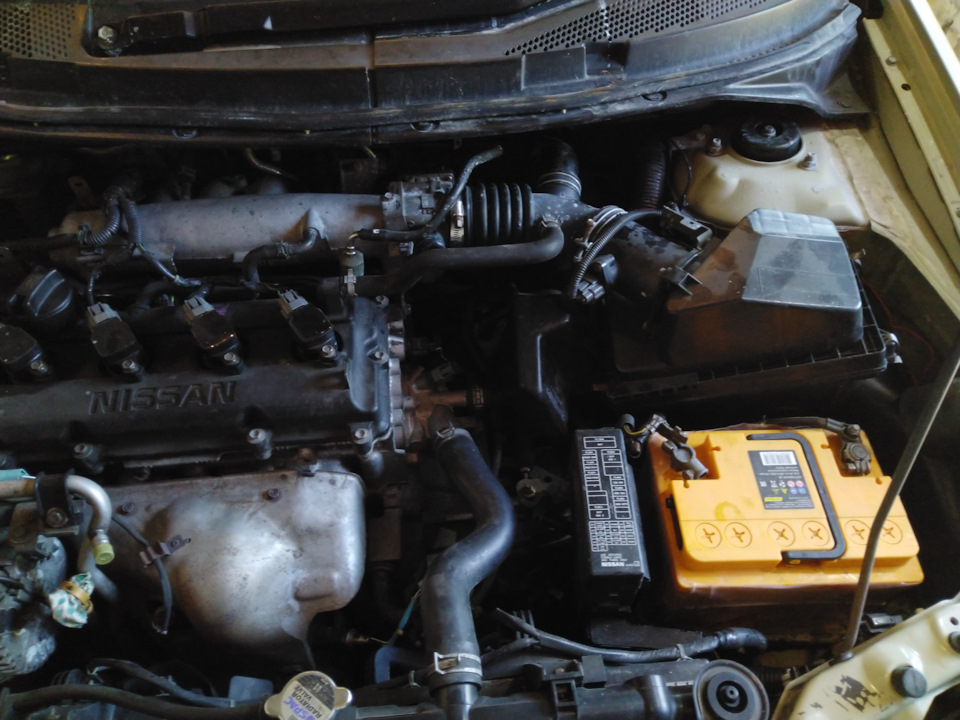

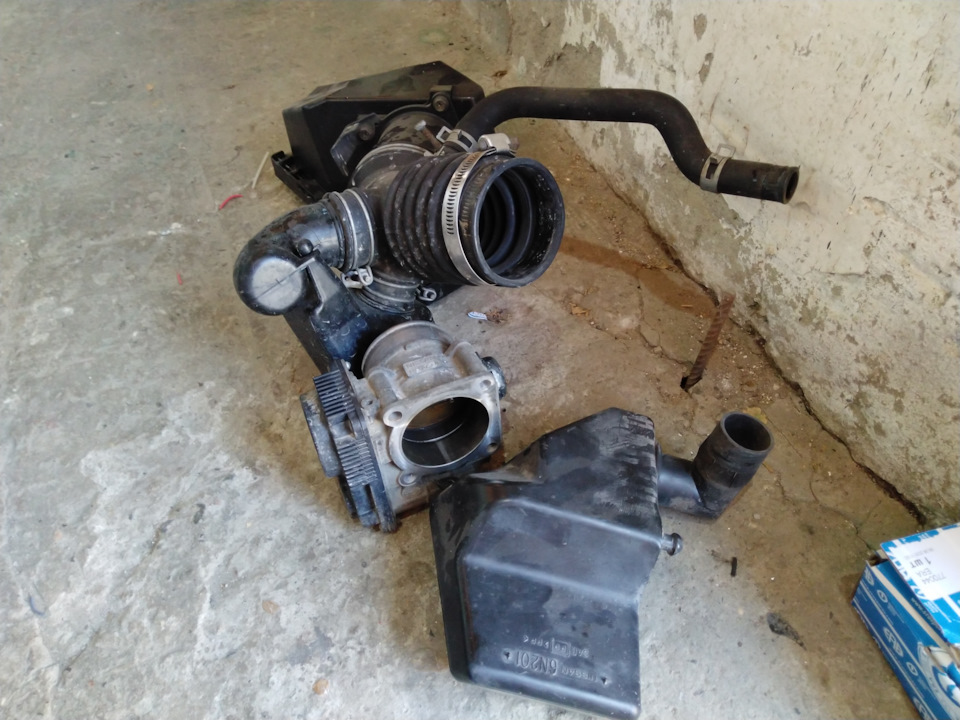

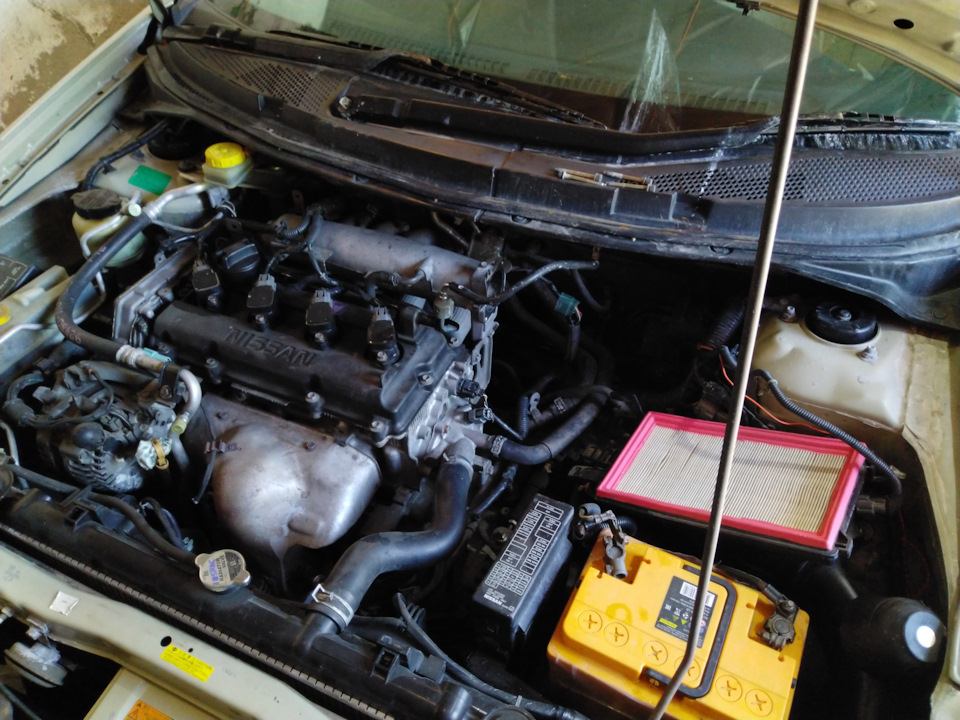

Чтобы добраться до туда, я снял часть воздухана вместе с МАФом, дроссель.

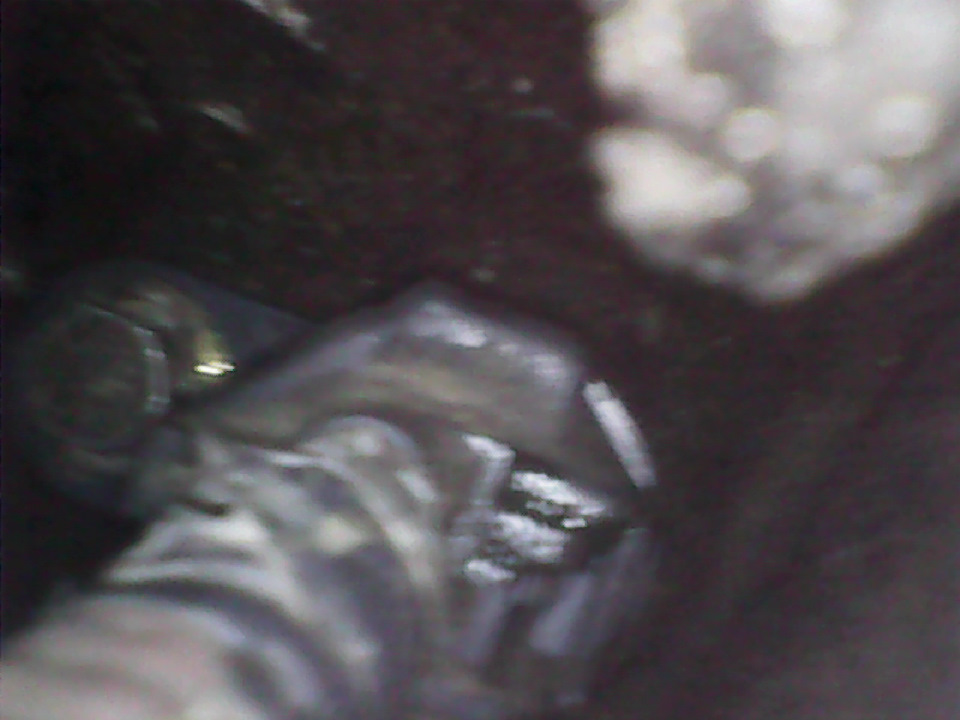

ДПРВ был закручен на это:
ДПКВ был закручен на похожее, только на 10 голова болта.
Скажу, снять фишку с датчика не получилось, пока датчик стоял на моторе, поэтому я наощупь открутил датчик и вытащил вместе с фишкой. Как его ставить обратно старался не думать 😂
ДПРВ оказался оригинальным, его номер A29690E00
А вот ДПКВ стоял ERA 550539

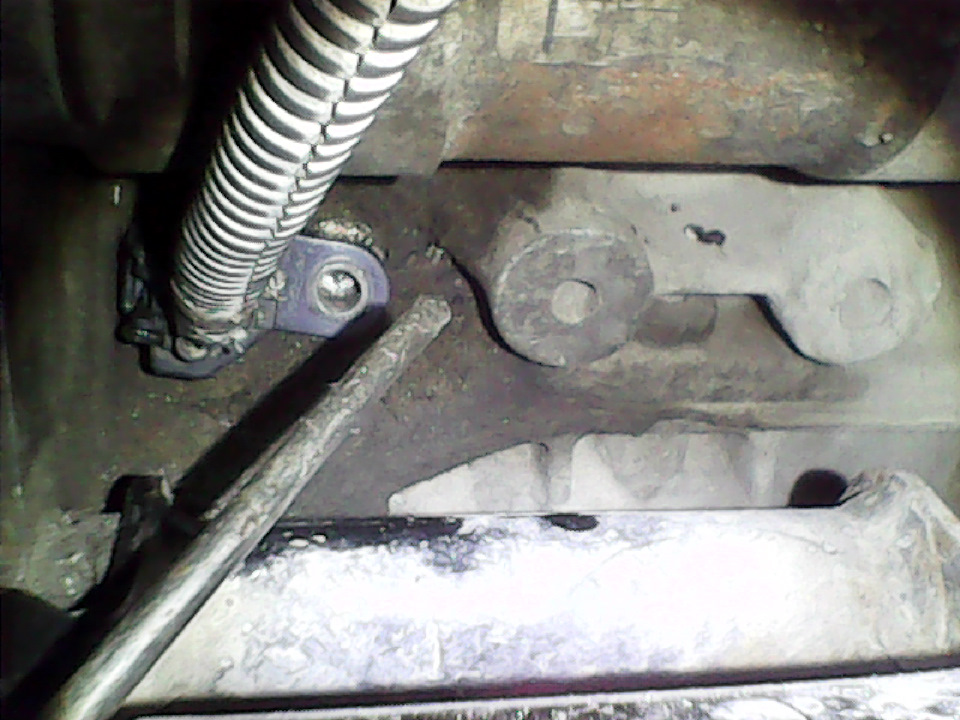

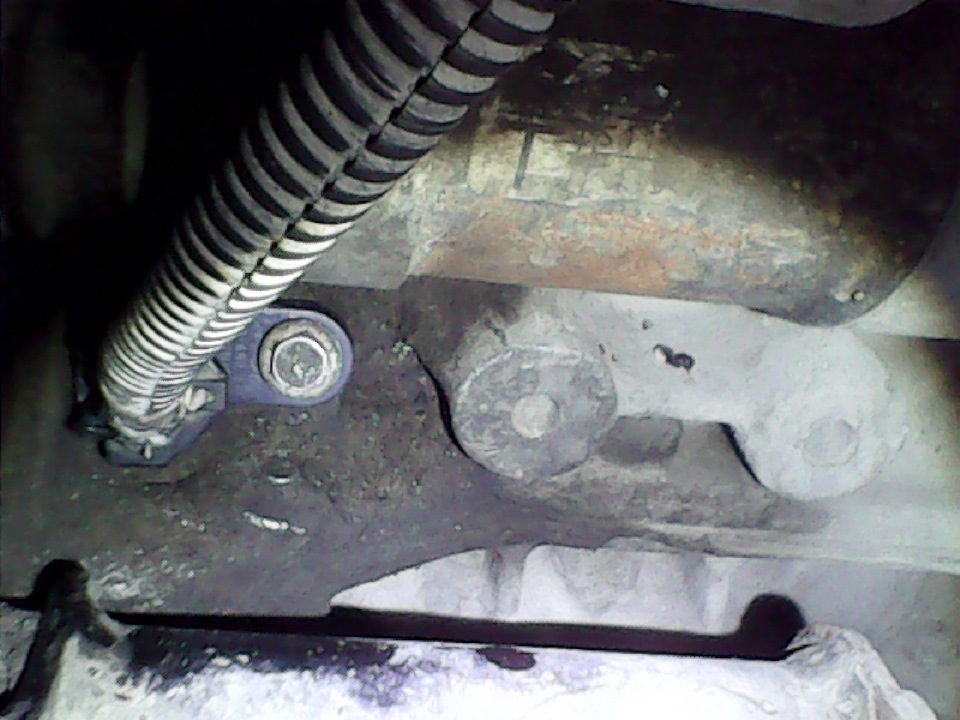

Чтобы поставить на место ДПКВ (туда поставил оригинальный), решил использовать эндоскоп, так как если это делать на ощупь, нет никаких сомнений, что натащишь туда грязи. Отдельный цирк вставить болт 😂
Думаю ща если не заведется, будет просто дико бомбить. Потому как снимать и ставить ЭТО ещё раз я сегодня не вынесу (нервы сдадут) 😂
Но машина завелась, НО стартером пришлось крутить около 3-4 сек. Предварительно были сброшены ошибки.
Прогрел, посмотрел не течет ли масло:

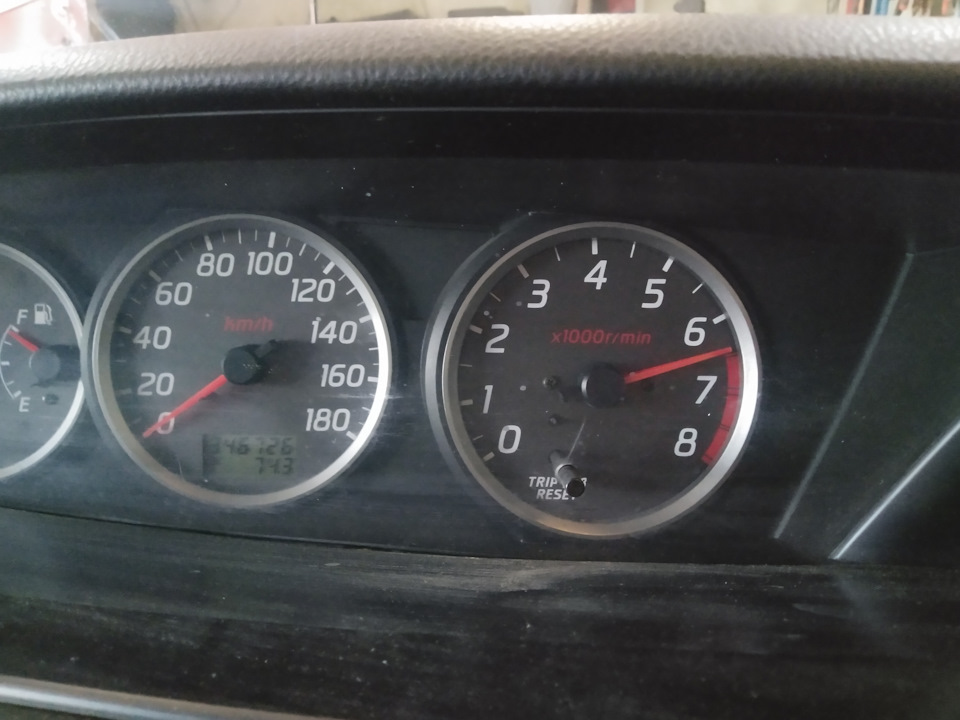

Дал газу на месте — я получил нормальную отсечку, а не прострелы с джекичаном. Так, радостно.

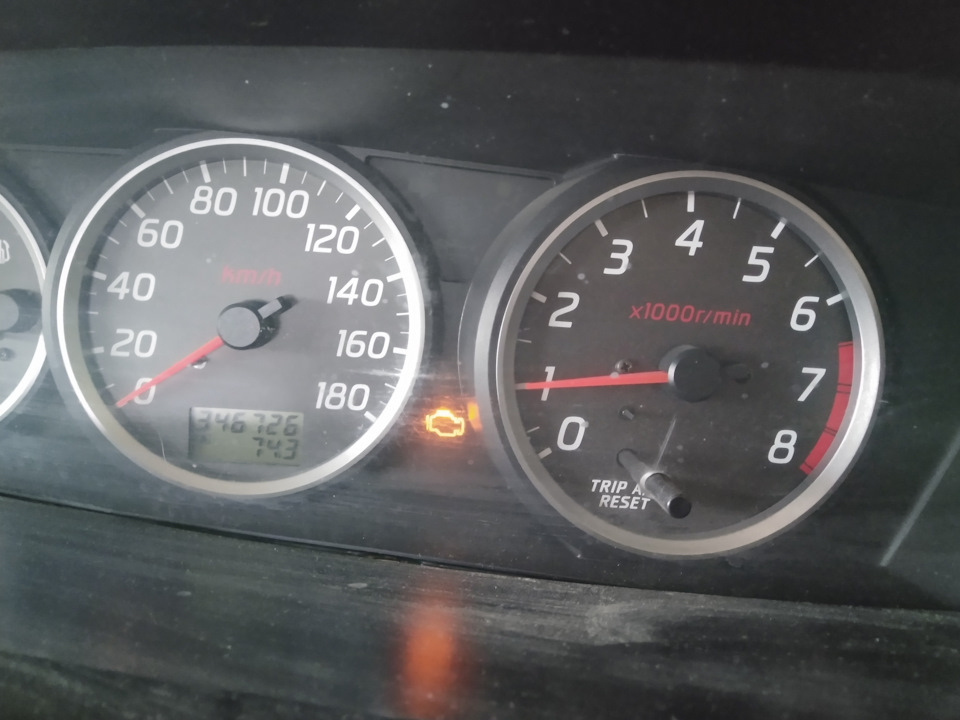

Заглушил, завел ещё раз (так же долго пришлось крутить стартером). Вылезла ошибка 0340 — ошибка ДПРВ. То есть получается датчик всё-таки приплыл, и вероятно прострелы и дёрганье было из-за него (когда он стоял на коленвалу).
Проехал. Машина стала тупее. НО она больше не дёргается — несколько раз моделировал ситуацию, когда она должна была дёргаться. Радостно.
Итак, осталось купить датчик. Благо заменить ДПРВ проще простого.
Какой посоветуете (производитель)? Можете поделиться номерком 😊
Запчасти
Nissan Primera 2001, двигатель бензиновый 2.0 л., 150 л. с., передний привод, вариатор — своими руками
Машины в продаже
Комментарии 25
Да-а датчик каленвала менять самому то ещё занятие…😅
Оригинал и нечего тут думать. Когда в другой области на моей сдох ДПКВ, мастер не смог его снять ни снизу поддомкраченной машины, ни сверху, и единственной верным решением явилось оттащить на СТО на эвакуаторе той же СТО.
И, когда мне предложили на той СТО датчик фирмы ERA из имевшихся «под рукой», ребята из дружественнного мне магазина запчастей сказали, что «ERA — это последнее, что стоить брать для замены».
В итоге мне было дешевле и надёжнее купить два оригинальных датчика и заменить их парой.
В отличие от датчика положения коленчатого вала (ДПКВ), он в системе отнюдь не обязателен. Однако ненужным его не назовешь.
Начнем издалека. Вспомним, как выглядит осциллограмма сигналов ДПКВ:
А на Z18XER эта конструкция посложнее, хотя слово «диск» к ней по-прежнему неприменимо:
Такая конструкция позволяет в результате получить примерно такую осциллограмму Вр:
Благодаря дополнительным сигналам с ДПРВ блок управления сможет быстрее понять, «где он находится» и завести двигатель без лишних «холостых» оборотов коленчатого вала.
Кроме того, в случае растяжения цепи/ремня ГРМ, или при выходе из строя регуляторов фаз, блок управления по расхождению сигналов ДПКВ и ДПРВ может зафиксировать ошибку и зажечь лампу Check Engine, чем и сообщить водителю о поломке.
Симптомы неисправности датчика положения распредвала
Электроника, управляющая работой двигателя современного автомобиля, получает информацию от группы измерителей, фиксирующих расход воздуха, температуру, состав выхлопных газов и так далее. В машинах последнего поколения количество измерительных элементов увеличилось – появился электромагнитный датчик положения распредвала (сокращенно – ДПРВ). Автолюбителям, предпочитающим самостоятельно диагностировать неисправности, стоит ознакомиться с симптомами неполадок указанного прибора и способами его проверки.
Конструкция и местонахождение измерителя
Принцип работы ДПРВ основан на эффекте Холла – датчик реагирует на приближение металлической массы, изменяя напряжение на сигнальном проводе. По конструкции прибор похож на другой элемент – определитель положения коленчатого вала. Внутри пластикового корпуса находится катушка, куда постоянно подводится напряжение бортовой сети 12 В.
Измеритель устанавливается на головке цилиндров двигателя в непосредственной близости от распределительного вала. Последний оснащается специальной пластиной либо шестеренкой, чье вращение воздействует на ДПРВ. Алгоритм работы выглядит так:
Примечание. На автомобилях с 16-клапанными моторами устанавливается 2 датчика – по одному на каждый распределительный вал.
Когда измеритель неисправен, электроника не способна контролировать работу газораспределительного механизма. В подобных случаях блок управления уходит в ошибку и ориентируется на сигналы остальных измерителей. Искрообразование и топливоподача корректируется согласно заложенной программе, что сказывается на работе силового агрегата.
Характерные симптомы неполадки
Практика показывает, что неисправность датчика положения распределительного вала не ведет к отказу мотора и обездвиживанию транспортного средства. Двигатель продолжает работать с некоторыми отклонениями, мешающими нормальной эксплуатации авто. Симптомы выхода из строя ДПРВ довольно туманны и похожи на неполадки других измерительных элементов:
Если измерительный элемент неисправен, блок управления готовит и подает в цилиндры обогащенную топливовоздушную смесь. Отсюда возникает увеличение расхода бензина и нестабильная работа на холостом ходу. Рывки и падение мощности обусловлены несвоевременной подачей искры – контроллер «не видит» окончания такта сжатия в цилиндре и не может четко определить угол опережения зажигания.
На различных моделях автомобилей отмечаются дополнительные признаки неисправности датчика распредвала:
Справка. Срок эксплуатации элемента довольно продолжительный. На автомобилях отечественного производства ресурс достигает 80–100 тыс. км, импортного – 150 тыс. км. При поиске причин неисправности вы можете ориентироваться на указанные периоды.
Езда с поломанным измерителем ДПРВ допустима в течение короткого периода. Рывки, обогащенная топливная смесь и ошибки электроники ускоряют износ свечей зажигания и деталей двигателя. После обнаружения перечисленных симптомов машину стоит отправить на диагностику либо отыскать источник проблемы самостоятельно.
Как убедиться в работоспособности ДПРВ?
Простейший способ проверить датчик распредвала – подключить к диагностическому разъему машины автомобильный сканер или компьютер с установленной программой, соответствующей марке авто. Если элемент неисправен, то после запуска двигателя устройство покажет следующие коды ошибок:
Поскольку подавляющее большинство автолюбителей не имеет в своем распоряжении сканеров и ноутбуков с программным обеспечением, практикуется более доступный способ – проверка цифровым мультиметром. Диагностика производится в 3 этапа:
На первом этапе необходимо убедиться в целостности проводки и надежном контакте соединительной колодки. Внимательно осмотрите подводящие кабели на предмет изломов, трещин и оплавления изоляции. Прозвонка токонесущих жил и поиск обрыва выполняется тем же мультиметром. Не забудьте почистить контакты разъема от окисления.
Проверив электропроводку, переходите к диагностике самого датчика распределительного вала. Вместо штатных зажимов типа «крокодил» на тестере нужно использовать провода с иглами, чтобы не пришлось мудрить с подключением к соединительной колодке. Диагностические работы ведутся в следующем порядке:
Для окончательной диагностики деталь придется снять с двигателя. Как правило, элемент вставлен в отверстие на головке цилиндров и прикручен одним болтом. Открутите его, извлеките ДПРВ и вытрите от моторного масла. Колодку с проводами не отсоединяйте.
Подключив мультиметр к среднему контакту и массе авто, вновь включите зажигание. Поднесите близко к торцевой части элемента стальной предмет (например, рожковый ключ), отслеживая показания дисплея. Работоспособный датчик должен отреагировать на приближение металла падением напряжения до значений 0,2–0,4 В.
Если проверка датчика распредвала железным предметом не изменила показаний тестера, ДПРВ однозначно следует поменять. Приобретая новую деталь, учитывайте один момент: даже оригинальные запчасти могут продаваться без тонкого уплотнительного кольца. Придется найти и купить его отдельно либо использовать старый уплотнитель при условии, что материал не потрескался и не «задубел».
