Клапан PCV. То, что нужно делать, но делают немногие. (Часть 1)
Решил написать мини-серию о том, что необходимо делать владельцу авто, при его пробеге. то что можно сделать в сервисе, или же самому!
PCV — cистема принудительной вентиляции картера.
Состояние системы вентиляции отражается на работе двигателя в целом. Забитый клапан PCV нарушает расчетные параметры поступления воздуха на впуск, что может приводить к переобогащению смеси, а работа системы только через оставшийся вентиляционный шланг ведет к появлению масла в воздушном фильтре и коксованию дроссельной заслонки. Забитый вентиляционный шланг при работающем клапане PCV приводит к возникновению в картере повышенного разрежения и увеличивает расход масла на угар. Если оба канала вентиляции забиты (пережаты, обмерзли), то создающимся в картере избыточным давлением в лучшем случае выбивает масло (например, через отверстие для щупа), а в худшем — выбивает сальники двигателя.
1. Отсоедините шланг вентиляции картера от клапана PCV.
2. Отсоедините клапан PCV от клапанной крышки.
3. Подсоедините шланг вентиляции к клапану PCV.
4. Запустите двигатель и дайте ему поработать на холостом ходу.
5. Коснитесь пальцем входного отверстия клапана и убедитесь в наличии вакуума.
NOTE: В этот момент произойдёт
перемещение штока клапана.
6. Если во впускном отверстии клапана разрежение не создаётся, то очистите или замените клапан PCV.
1. Со стороны впускного отверстия клапана
вставьте штифт, как показано на рисунке.
Под действием штифта шток клапан должен
перемещаться.
2. Если шток клапан не перемещается, то
клапан PCV засорён. В этом случае следует
очистить или заменить клапан PCV.
3. Так же можно проверить путем продувания. Если продувка проходит только с одной стороны — клапан исправен, если с двух сторон клапан продувается — подлежит замене на исправный. Продувка осуществляется со стороны клапанной крышки.
Если PVC клапан неисправен, то со второго шланга из клапанной крышки будет выплевываться в том числе и масло на воздушный фильтр, а значит и на дроссельный узел в итоге. В случае неисправного клапана, можно приобрести оригинал (около 600р) или аналогичный от BYD с таким же двигателем (номер 17.01.2200F3002 за 200р).
В качестве тюнинга на летний период полезно устнаваливать маслопомойку как до дросселя, так и после в идеале. Зимой происходит промерзание и использование маслопомоек не желетаельно.
Промыть клапн можно карбклинером. Так же стоит продуть и промыть при необходимости патрубок на клапан.
Если все работает и все чисто, значит скилл накоплен, теперь вы знаете как проверять работу клапана на будущее!
ПС: в моем случае все оказалось в приличном состоянии, но трубки я продул сжатым воздухом.
Клапан PCV — что это и для чего? Признаки неисправности клапана PCV и способы проверки
Positive Crakcase Ventilation (PCV) — система принудительной вентиляции картерных газов, которая контролирует давление в масляной системе и удаляет выхлопные газы из картера, предварительно очищая их от частиц масла. Клапан PCV, также известный как клапан принудительной вентиляции картерных газов (КПВКГ), является неотъемлемой частью вышеупомянутой системы.
Этот клапан играет важную роль и при этом очень часто о его существовании многие даже не догадываются. Благодаря ему повышается производительность ДВС, а также снижается риск утечки и перерасхода масла. Однако, в случае неисправности PCV-системы, она может доставить автовладельцу множество различных проблем. Своевременно распознав первые признаки неисправного КПВКГ, позволит вам сэкономить деньги и предотвратить более серьезные неисправности двигателя.
Как работает система клапанов PCV?
Во время работы двигателя в системе смазки создается давление, при этом движущиеся части интенсивно взбивают масло. Регулировать это давление и не допускать утечки масла и является одной из задач системы PCV.
Система включает в себя воздушные шланги, по которым происходит подача чистого воздуха, который улавливает масляные пары, проходящие через двигатель. После воздух направляется в другой шланг, который соединен с впускным коллектором. Когда воздух проходит через систему, создается разрежение и газы вытягиваются, после чего безопасно сгорают в двигателе. Во время этого процесса создается небольшой вакуум, который понижает давление в системе. Задача клапана PCV — помогать регулировать поток воздуха, а также предотвращение утечки масла из двигателя.
Кроме того, система вентиляции картерных газов удаляет влагу из масла. Во время работы двигателя выделяется большое количество тепла, а после того как мотор остывает, образуется конденсат. Эта влага поглощается присадками, содержащимися в моторном масле и удерживается во взвешенном состоянии. Со временем присадки не справляются с постоянно растущим количеством влаги, после чего внутри двигателя могут образоваться очаги коррозии. Такое явление может привести к серьезным повреждениям, вплоть до полной неисправности силового агрегата. Появление молочной или мутной пленки в шланге или клапане PCV свидетельствует о наличии большого количества влаги в масляной системе.
Признаки неисправности клапана PCV
Вышеупомянутая пленка мутного или молочного цвета — лишь один из признаков неисправного клапана PCV. Однако это явление также может свидетельствовать о других проблемах. Если в системе есть влага, то замена только одного КПВКГ не решит проблему, вам обязательно необходимо будет заменить масло.
Также специалисты рекомендуют чаще менять масло тем, кто передвигается на короткие дистанции. Из-за частых остановок и небольших расстояний, двигатель часто не достигает рабочей температуры, в результате чего влага в системе может накапливаться и не удаляться системой принудительной вентиляции картерных газов в полном объеме.
Грязное масло и повышенный его расход — также являются признаками плохого клапана PCV. Умирающий клапан может издавать шум похожий на свист. Чтобы понять является ли клапан PCV источником шума, достаточно перекрыть шланг, идущий к клапану и прислушаться изменился ли шум.
В некоторых случаях неисправный КПВКГ может привести к появлению масла на воздушном фильтре. Если вы видите грязное или маслянистое пятно рядом с впускным шлангом клапана, это свидетельствует о его неисправности. Заклинивание этого узла может спровоцировать появление ошибок (коды: P0171 и P0174), а также появление соответствующих индикаторов на панели приборов («ЧЕК» и лампочка давления масла). Также следует обратить внимание на ошибки лямбда-зонда и ДМРВ, которые могут быть связаны с этим устройством.
Если клапан PCV выходит из строя или уже вышел, произойдет увеличение внутреннего давления двигателя, возможно появление черного дыма, а также перебои в работе двигателя.
Если клапан заклинил, вы заметите другие признаки. Заклинивание в открытом состоянии или разрыв шланга — возникнет вакуумная утечка, это будет сопровождаться перебоями в работе двигателя на холостых, ТВС станет «бедной», расход масла увеличится, начнется «масложор».
Заклинивший открытый клапан PCV может также спровоцировать появление ошибки, в том числе и датчиков, о которых я говорил выше (лямбда и ДМРВ). При неправильной диагностике можно заменить вполне рабочие датчики, при этом не решить проблему.
Видео по теме: Масло во впуске. Откуда и почему?
Как проверить клапан PCV?
Если вы столкнулись с каким-либо из вышеперечисленных симптомов и подозреваете, что КПВКГ работает неправильно или вовсе не работает, при этом у вас нет диагностического сканера, можно использовать альтернативные методы.
Для этого необходимо сначала проверить целостность шлангов клапана, а также правильность их подключения. Начните с визуального осмотра резиновых частей клапана, в случае их износа произведите замену. Найдите сетчатый фильтр под клапаном и замените его. Если после этого проблема не уйдет, попробуйте заменить шланги. Попробуйте продуть клапан PCV, если он продувается в обе стороны, его необходимо заменить.
Сколько служит клапан PCV?
Все зависит от условий эксплуатации и множества факторов. При надлежащем обслуживании и регулярной замене масла, устройство «живет» довольно долго. В противном случае скопления грязи и различных включений в моторном масле, значительно сократит срок службы клапана PCV, вплоть до полного его выхода из строя.
Рекомендую: Видео о том, что такое клапан рециркуляции, для чего необходим и как это работает

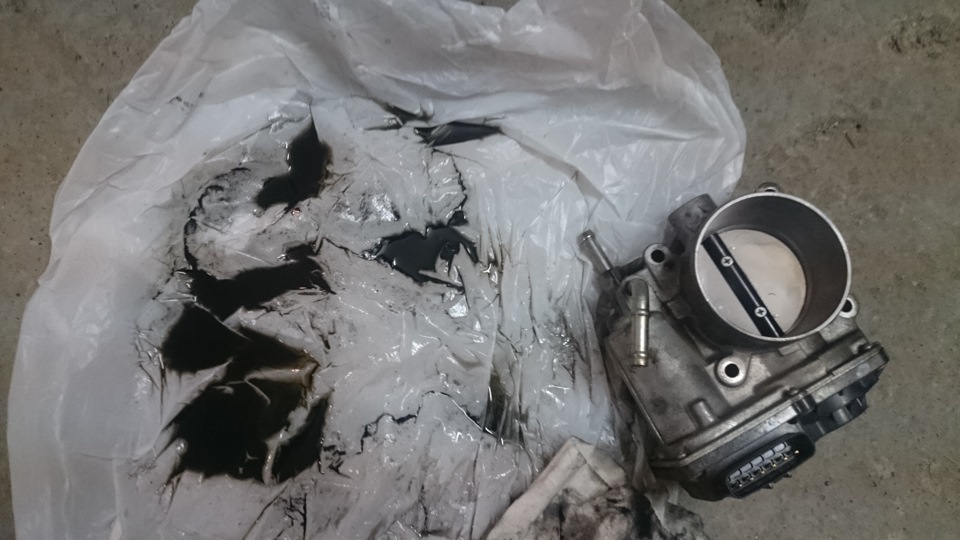

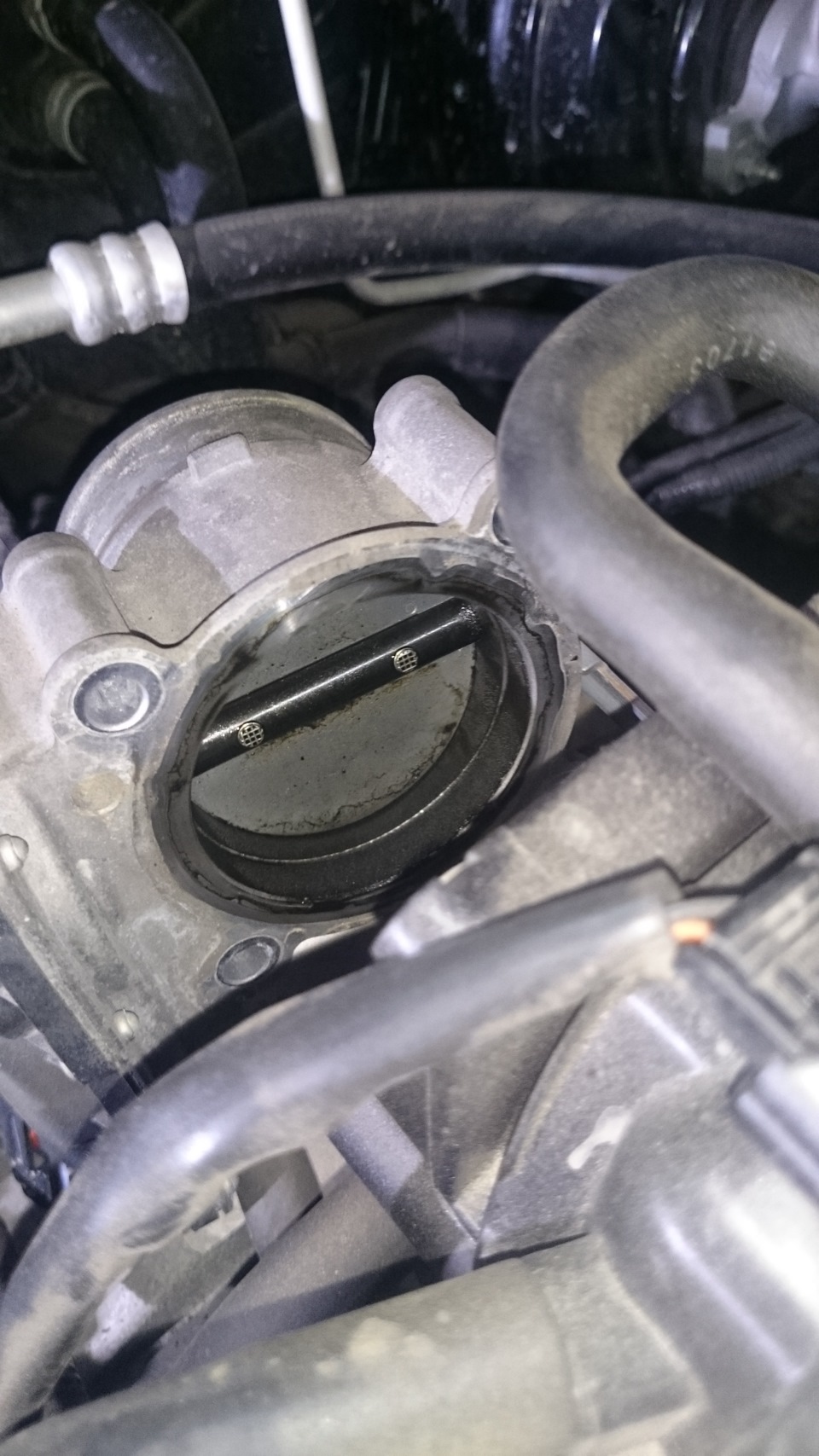

Заслонка и клапан (PCV) PVC, 78тыс.км пробега.

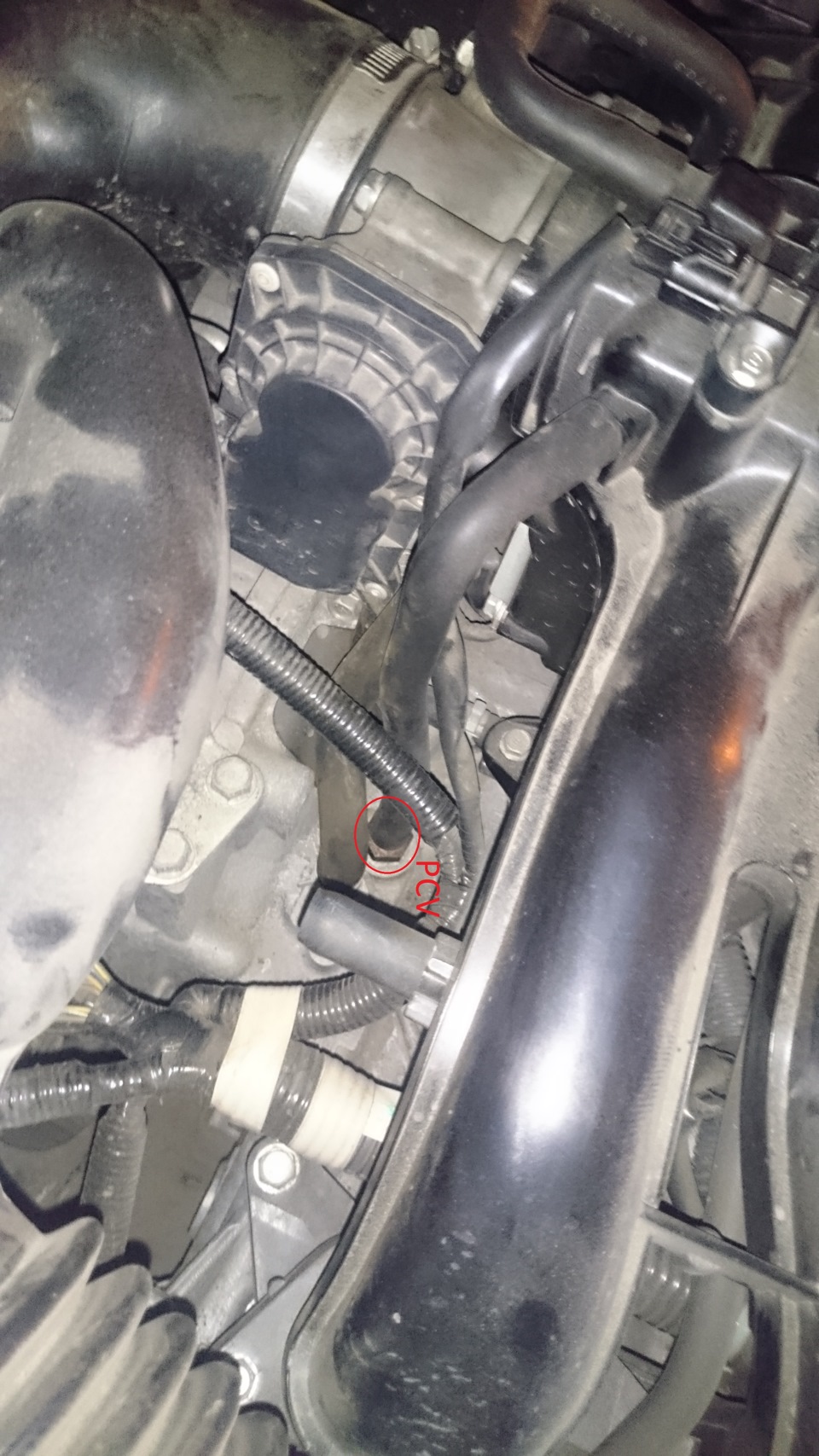

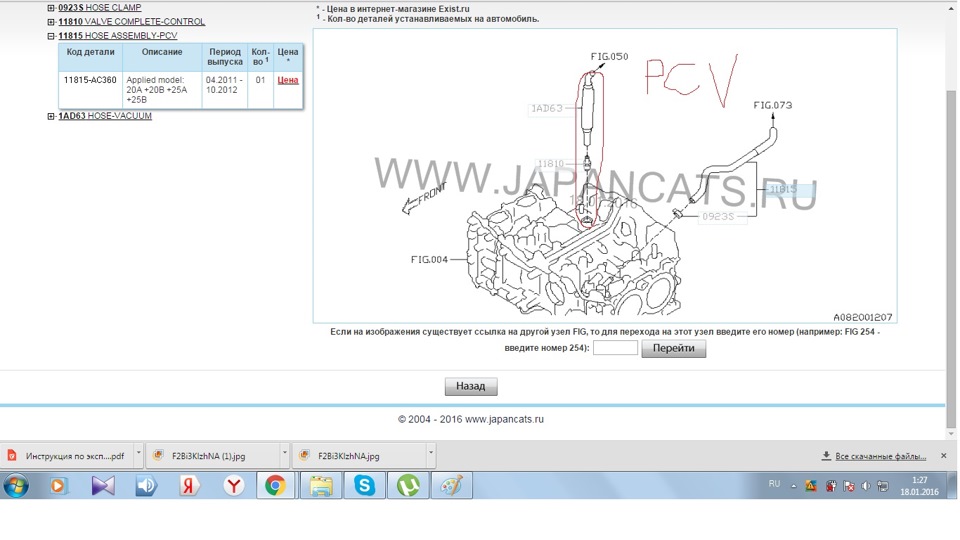

Ну, вот я решил посмотреть, что у меня там с заслонкой и клапан (PCV) или PVC кому как удобней, но в мануале он PCV. Стоит с левой стороны, ориентир заслонка, опускаем взгляд ниже и видим его в блоке, на него еще от коллектора впускного трубка идет, головкой на 19 выворачивается. На последнем фото его место обитания.

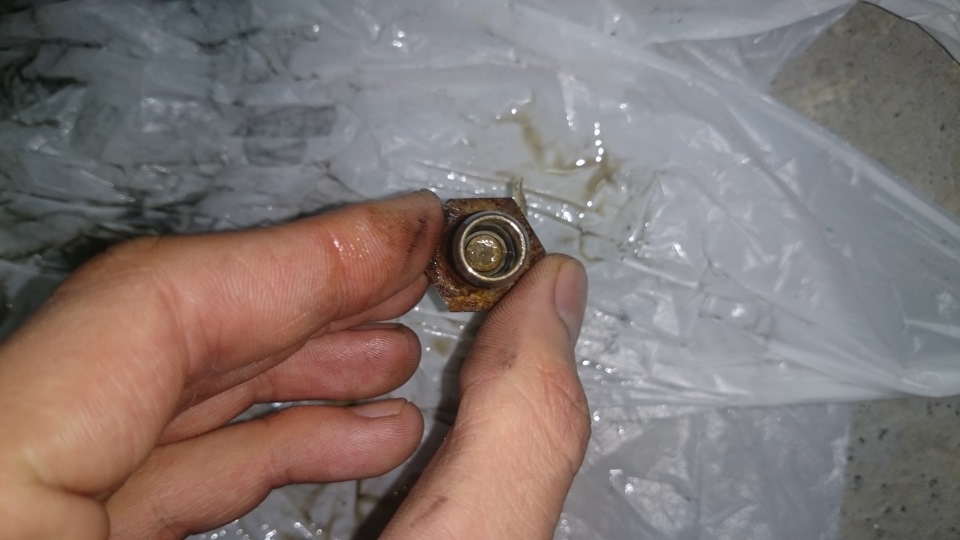

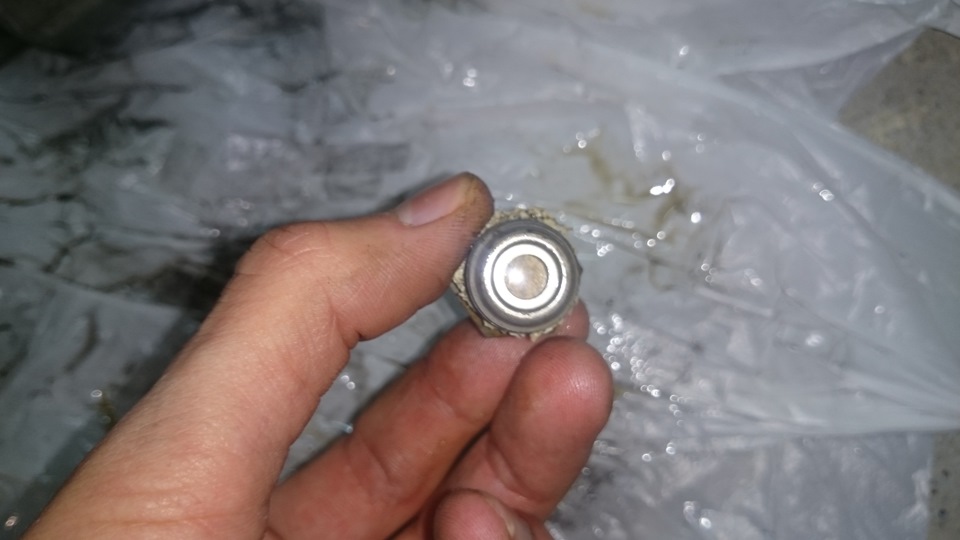

Купил средство для карбюратора и заслонок 110р, очень хорошее, даже тереть ничего не надо, когда распыляем его, оно сразу отъедает весь нагар, выкрутил заодно датчик PVC, он был залипшим и его прочистил, собирается и разбирается все очень просто. Самый главный плюс, что не надо ехать к ОД обучать заслонку) 3 Фото это уже отмытая заслонка и вся ересть вместе с очистителем на пакете
Subaru Forester 2011, двигатель бензиновый 2.5 л., 171 л. с., полный привод, автоматическая коробка передач — своими руками
Машины в продаже
Комментарии 27
А прокладка была между заслонкой и коллектором?
Нет, встает как влитая, фишка пластикового коллектора походу=)
я так понимаю что это малая вентиляция картера? я туда маслоулавитель поставил, надо и клапан как-нибудь почистить)
Ну да, вот только темы я не нашел у тебя про маслопомойку=) я еще видел как прицепляют на трубки которые из под клапанных крышек идут, но это уже вроде не то.
отдельной темы нет, но на обоих фориках на эту трубку повесил обычный тазовский бензофильтр))) пластиковый прозрачный, который типа отстойника. в нём прекрасно видно маслице)
Бюджетно зато, может и мне так сделать, только шланг надо найти подходящий=) А заслонка чистая остается?)
после установки малого фильтра ещё не проверял, а вот обычная маслопомойка, которая ставится на большой шланг (который перед дросселем), очень даже помогает, последний раз заслонка была чистая.
Кстати, ссылка кривая, там в конце буква «м» лишняя затесалась. На дроме в комментах к этой статье уже знатный субосрач начался 🙂
откуда она там появилась о_0 исправил) да там уже все марки авто обсудили 🙂
Что-то я не понял, и в заметке как-то нечётко написано — между грязным клапаном PCV и жором масла есть связь?
Что-то я не понял, и в заметке как-то нечётко написано — между грязным клапаном PCV и жором масла есть связь?
Ну если мы говорим про fb то конечно от жора это не избавит, просто перестанет наверно кидать масло туда, а если ej стал кидать масло в заслонку, то есть вероятность, что он залип, есть много тем на дроме. И после смены (чистки клапана) все вернулось на свои места, не с потолка же я взял это
Избавит от жёра( особенно когда вваливаешь) читай мой ответ для Anyb1s
Прочитай пожалуйста как работает система вентиляции картерных газов.Вот к чему приводит неправильная работа системы вентиляции карт. газов: Когда клапан закоксован он открыт больше чем надо, причём постоянно. Ты стоишь разрежение в клапане незначительное обороты тоже, масленный туман в картере тоже не значительный. Ты начинаешь двигаться двигаешся жмёшь на газ, дрос. заслонка открывается разрежение происходит со стороны воз. фильтра, как только ты убрал ногу с газа заслонка закрылась большое разрежение появилось в данном клапане, а он открыт! обороты двигателя значительные(как бы тормозишь двигателем) Весь масленный туман устремляется через этот клапан во впускной коллектор… вот тебе и жёр масла и нагар в ЦПГ. И на больших оборотах когда возд. фильтр забит или стоит левый(дешёвый) происходит сильное разрежение до дрос. заслонки, а там клапана нет, там на прямую с картера сосёт через шланг через открытую др. заслонку. Поэтому важен воз. фильтр тоже! поэтому ставят маслоуловители особенно на турбированных версиях.
Ссылка пишет такой страницы не существует, удалили что ли
Хорошее дело сделал! двигателю полегче дышать будет:) Считаю ещё, из-за забитого воздушного фильтра масло жрет как раз через систему вентиляции карьерных газов тем более не исправную! возд. Фильтр меняйте не на самый дешёвый и по чаще. Я меняю вместе с маслом через 8000.
Клапан вентиляции картера PCV. Что у него внутри и как его проверить
Клапан PCV – это маленький, важный и очень противоречивый для многих механизм. Рассмотрим, что такое клапан PCV, как его проверить и что у него внутри.
Интерес автовладельцев к клапану PCV стремительно и равномерно растёт. Если в мае 2016 года было всего около 1500 запросов в Яндексе об этом клапане, то в мае 2017 этот показатель плавно вырос почти до 7000, что подчёркивает возрастающий интерес к этому девайсу.
Также многие заблуждаются в его предназначении и принципе работы. Поэтому на этой странице попробуем расставить все точки над всем, чем можно.
Для чего нужен клапан PCV
Многое про этот клапан уже мной рассказано на странице Система вентиляции картера.
Так для чего же нужен клапан PCV?
Клапан PCV входит в систему вентиляции картера и призван регулировать прохождение картерных газов в задроссельное пространство впускного коллектора.
Именно регулировать! Многие ошибочно считают, что это обычный обратный клапан и даже встречаются случаи установки вместо него обратного клапана. Но этого делать нельзя и данные манипуляции гарантированно приведут к нарушению работы двигателя на холостом ходу.
Дело в том, что этот “плавающий” клапан имеет несколько режимов работы и главная его задача – это ограничивать доступ картерных газов из картера в задроссельное пространство. Ключевое слово – ограничивать, а не прекращать полностью! Это очень важно.
Вот пример его работы
Как видим, клапан полностью закрыт на остановленном двигателе, а в режиме холостого хода, он пропускает газы частично.
При повышении оборотов, клапан PCV открывается и при высоких нагрузках он открывается полностью.
Из этого следует, что если поставить вместо него простой обратный клапан, то на автомобилях с ДАД увеличатся обороты и, следовательно, уменьшаться шаги регулятора холостого хода, потому что ЭБУ будет пытаться обороты снизить. А на автомобилях с ДМРВ это будет самый банальный подсос неучтенного воздуха, что тоже ничего хорошего не принесёт.
Поэтому для стабильной работы двигателя необходимо, чтобы там находился именно этот клапан и он должен быть, естественно, исправным.
Как проверить клапан PCV
Проверить клапан PCV можно как физически, так и программно. Да-да, программно. У него хоть и отсутствуют провода и он не управляется блоком управления двигателем, но своё влияние на систему оказывает и, значит, принимает участие в процессе управления двигателем.
Примечание. В конце страницы я добавил видео, в котором показал, как проверить клапан программно и на слух.
Дело в том, что двигателю нужна строго определённая масса воздуха для работы на заданных оборотах. Эта масса воздуха регулируется регулятором холостого хода (РХХ).
Если необходимо увеличить обороты холостого хода, то ЭБУ увеличивает шаги РХХ и в двигатель поступает больше воздуха. Если необходимо снизить обороты, тогда всё происходит наоборот. Ничего сложного.
Именно этот алгоритм позволяет нам без проблем проверить исправность клапана PCV. Об этом я рассказывал в видео, которое расположено выше.
Если совсем не понимаете о чем речь, тогда рубрика диагностики Шевроле своими руками для Вас. Она не большая, но очень подробная и пошаговая, поэтому сложностей возникнуть не должно.
Собственно, подключаем адаптер к автомобилю и прогреваем его до рабочей температуры. Смотрим на шаги РХХ. Они, допустим, составляют 24 шага
Отключаем трубку клапана от впускного коллектора. Шаги РХХ должны снизиться вплоть до нуля
Это означает, что клапан PCV не заклинивший в открытом положении, потому что он весь воздух через себя не пропускал.
Теперь необходимо проверить, что клапан не заклинил в закрытом положении. Для этого подключаем всё обратно ко впускному коллектору и запускаем двигатель на холостом ходу.
Наши шаги вернулись к своему значению 24. Пережимаем полностью трубку между клапаном и впускным коллектором. При исправном клапане шаги РХХ должны подрасти на 3-5 шагов. Это означает, что клапан небольшую часть воздуха пропускал через себя на холостом ходу, что, собственно, и должен был делать.
Данным методом я пользуюсь очень давно и он меня никогда не подводил.
Но, если у Вас нет адаптера для диагностики, то оценить ситуацию можно и без него.
1.Отключаем шланг клапана PCV от коллектора – обороты должны резко возрасти, а затем плавно прийти в норму. Значит клапан PCV не заклинивший в открытом положении.
2.Собираем всё обратно и запускаем двигатель. Пережимаем шланг от клапана PCV к впускному коллектору. При этом обороты должны совсем немного просесть, а клапан должен издать четкий щелчок.
Также можно его проверить, следующим образом. Выкручиваем клапан
И подключаем его выкрученным к впускному коллектору
Запускаем двигатель и прикасаемся к задней части клапана. При этом должен раздаваться чёткий щелчок.
На этом видео я показывал этот процесс.
Но необходимо понимать, что таким способом мы проверяем подвижность клапана PCV и что он не заклинивший, а пропускную способность клапана PCV таким способом на 100% не проверить.
Видео – Как работает и как проверить клапан PCV
На этом видео я показал, как проверить клапан программно и физически, а также показал, чем отличается исправный клапан от неисправного. А также оригинальный от неоригинального
Глушить клапан PCV или нет
Из всего вышесказанного можно сделать ещё один вывод. И вывод этот связан с глушением этого клапана.
Ни для кого не секрет, что многие автовладельцы наслушавшись советов в интернете, пытаются заглушить этот клапан, чтобы он, якобы, не загрязнял дроссельную заслонку и впускной коллектор.
Причина для такого “тюнинга”, конечно, “железная”, но мало кто думает о последствиях. Причём о последствиях не только для системы вентиляции картера, но и для работы системы управления двигателем в целом.
Ясно, что системе вентиляции картера от такой доработки лучше не станет. Но и система управления двигателем также изменит условия работы. В, частности, как мы поняли, это приведёт как минимум к изменению шагов РХХ на холостом ходу.
Диагност, который в будущем, возможно, будет проводить диагностику такому автомобилю, может обратить внимание на слегка завышенные шаги РХХ и, возможно, даже захочет исправить ситуацию, но ему будет невдомек, что проблема не в загрязненном дроссельном узле или ещё в чем-то, а в том, что клапан PCV заглушен. Некоторые даже связи между этими вещами не видят.
О таком случае я рассказывал в этом видео
Поэтому, если Вы не понимаете, что Вы делаете и не отдаёте себе отчет обо всех (всех. ) последствиях таких манипуляций, то рекомендую отказаться от такого рода действий.
Да и, вообще, клапан PCV глушить не стоит.
Устройство клапана PCV
После снятия резьбовой части
нам становятся доступны – плунжер, затем большая пружина и дополняет это всё малая пружина
Плунжер, как видно, выполнен под конус и имеет следы выработки
Казалось бы, это и всё. Но нет. Если потрясти корпус клапана, то четко слышно, что там что-то издаёт отчётливые звуки. Разбираем дальше
И находим мы там шайбу, которая и тарахтит, когда мы трясем клапан PCV
В эту шайбу вставляется наш плунжер и на ней также видны следы работы
Вот из этого состоит клапан PCV
Реальная проблема, к которой может привести неисправный клапан PCV
В этом видео ко мне приехал автомобиль с зависающими оборотами после запуска двигателя и при переключении передач. Всему виной оказался неисправный клапан PCV. Причем, после замены, проблема не ушла, так как был куплен неоригинальный клапан. После того, как я настоял купить оригинал (артикул 96495288), проблема ушла. Как я нашел неисправность смотрите в этом видео
Замена клапана PCV
Замена клапана PCV является, наверное, самой простой операцией в ремонте автомобиля. На многих автомобилях для его замены даже ничего не нужно, кроме нового клапана. А на таких автомобилях, как Шевроле Лачетти, может понадобится ещё и гаечный ключ, так как сам клапан PCV вкручен в клапанную крышку. На большинстве других автомобилей данный клапан просто вставляется своими штуцерами в шланги отвода картерных газов. Как, например, клапан GM94580183. За фото спасибо участнику нашего сообщества Андрею (Шевроле Реззо)
Для замены клапана, нам понадобится купить новый клапан PCV. Для Лачетти оригинал GM96495288
Собственно, замена клапана PCV состоит из четырёх простейших операций:
Внимание! Будьте осторожны, данный клапан очень хрупкий и при откручивании или чрезмерном затягивании его резьбовая часть может отломиться от клапана PCV и остаться в клапанной крышке. Такое происходит очень часто!
Поэтому при установке клапана PCV лучше его затягивать от руки, а резьбу смазывать смазкой для поршня суппорта или хотя бы медной смазкой.
