Что такое диафрагма жесткости?

Диафрагма (или ядро) жесткости — один из основных элементов зданий и сооружений, обеспечивающий их безопасную эксплуатацию.

Основной задачей диафрагмы жесткости является восприятие горизонтальных нагрузок, таких как ветровые, сейсмические и нагрузки от действующего оборудования в здании.

Нагрузка, передаётся на диафрагму от наружных стен через «диск» перекрытий. Как правило ядра жесткости высотных зданий устанавливаются на массивный монолитный плитный фундамент.

В подавляющем большинстве случаев диафрагмой жесткости в здании являются такие элементы как лестничная клетка, лифтовая шахта или отдельные участки стен. В некоторых случаях для обеспечения жесткости устанавливаются портальные связи из стальных конструкций или железобетонные диафрагмы.

Следует отметить, что при проектировании каркасных (в особенности монолитных) зданий, колонны или наружные стены в отдельных случаях рассчитываются только на восприятие вертикальных нагрузок. Делается исходя из предпосылок о передаче вертикальных нагрузок на диафрагму через перекрытия.

Таким образом, можно сделать вывод о том, что диафрагма жесткости является своеобразным позвоночником здания. На диафрагму, «нанизаны» этажи, без неё, здания бы падали от малейших порывов ветра.

Очень хорошим примером работы диафрагмы жесткости является стержень в детской игрушке «приамидка».

Этажи зданий, подобно кольцам в этой игрушке надеты на центральный стержень, сместить каждый из этих «этажей» невозможно без смещения всей конструкции.

Тест на эрудицию

Оцените насколько разносторонне вы развиты, пройдите
тест на эрудицию!

Источник

Диафрагмы жесткости

Диафрагма жесткости — это элемент железобетонного здания либо сооружения, который служит для восприятия и перераспределения горизонтальных нагрузок, а также для связи остальных элементов и блоков в единое целое. Нагрузки передаются диафрагме жесткости посредством перекрытий между этажами.

Характеристики диафрагмы жесткости

Промышленностью выпускаются диафрагмы жесткости с одной и с двумя полками, а также сплошные, с вентканалами либо дверными проемами. Их параметры регламентируются государственным стандартом ТУ 5832-019-03984346-97.

Толщина сплошной диафрагмы жесткости составляет 140 мм, диафрагмы с полками имеют толщину 200 мм, причем полки привариваются в процессе монтажа здания. Помимо того, для монтажа активно используются закладные детали, осуществляющие связь диафрагм жесткости с несущими колоннами и друг с другом.

Для изготовления диафрагм жесткости используется железобетон с морозостойкостью не менее F50 и отпускной прочностью не менее 70% от показателя марки бетона в летнее время и 90% — в зимнее время. Прочность бетона выбирается в зависимости от расчетных нагрузок конструкции.

Виды и маркировка диафрагм жесткости

Диафрагмы жесткости различают по их конфигурации:

В отечественной строительной промышленности принята следующая маркировка для диафрагм жесткости:

После указания конфигурации в маркировке присутствуют два числа, разделенные точкой. Первое число указывает длину диафрагмы (в дециметрах), второе — высоту диафрагмы.

Пример: 2Д 26.20 — двуполочная диафрагма жесткости, имеющая длину 26 дм и высоту 20 дм.

Способы применения диафрагм жесткости

Диафрагмы жесткости незаменимы при строительстве многоэтажных зданий из сборных железобетонных блоков и монолитного железобетона, а также при возведении зданий сборно-монолитным способом. Обычно они предназначаются для эксплуатации в неагрессивной газовой среде (обычный воздух) либо слабоагрессивных средах.

В том случае, когда химическая агрессивность газовой среды может достигать среднего показателя, для изготовления диафрагм жесткости используется бетон с соответствующими добавками, нейтрализующими влияние среды. Это обстоятельство обязательно должно найти отражение в проектной документации здания или сооружения, согласно СНиП II-28-73.

На практике наиболее часто диафрагмами жесткости в проекте являются лестничные клетки, лифтовые шахты и наиболее соответствующие своей несущей роли участки стен. Можно сказать, что эти элементы служат своеобразным позвоночником или опорным столбом здания, придающим конструкции достаточную жесткость для сопротивления ветровым и другим нагрузкам горизонтальной направленности.

Заказ диафрагм жесткости

Обращаем внимание заказчиков, что компания ОтКом является производителем железобетонных изделий, в том числе диафрагм жесткости. Благодаря этому мы имеем возможность поддерживать минимальный уровень цен, так как не должны включать в них маржу посредника. Мы готовы рассматривать заказы любой сложности, в том числе на изделия нестандартных размеров, форм и составов.

Для того, чтобы сделать заказ или уточнить информацию по интересующим параметрам диафрагм жесткости, вам достаточно сделать телефонный звонок нашим менеджерам отдела продаж либо отправить запрос по электронной почте.

Для уточнения цены, наличия товара и действующих акциях, звоните по тел:
+7 (812) 716-10-11

Источник

Диафрагмы жесткости

Диафрагма жесткости — это элемент железобетонного здания либо сооружения, который служит для восприятия и перераспределения горизонтальных нагрузок, а также для связи остальных элементов и блоков в единое целое. Нагрузки передаются диафрагме жесткости посредством перекрытий между этажами.

ЖБИ диафрагмы жесткости здания: виды

— замкнутые сечения многоугольников;

ЖБИ диафрагмы жесткости могут быть изготовлены с проемами и без них, также различают плоские железобетонные изделия и диафрагмы жесткости со специальными приставками, предназначенными для перекрытий.

В зависимости от толщины опирающихся на железобетонные диафрагмы жесткости плит, ЖБИ подразделяются на:

— легкие – предназначенные для перекрытий толщиной 220 мм;

— тяжелые – используемые в совокупности с перекрытиями толщиной 400 мм).

При строительстве одноэтажных сооружений широкое применение получили железобетонные диафрагмы жесткости, представляющие собой сборные ЖБИ.

Характеристики диафрагмы жесткости

Промышленностью выпускаются диафрагмы жесткости с одной и с двумя полками, а также сплошные, с вентканалами либо дверными проемами. Их параметры регламентируются государственным стандартом ТУ 5832-019-03984346-97.

Толщина сплошной диафрагмы жесткости составляет 140 мм, диафрагмы с полками имеют толщину 200 мм, причем полки привариваются в процессе монтажа здания. Помимо того, для монтажа активно используются закладные детали, осуществляющие связь диафрагм жесткости с несущими колоннами и друг с другом.

Для изготовления диафрагм жесткости используется железобетон с морозостойкостью не менее F50 и отпускной прочностью не менее 70% от показателя марки бетона в летнее время и 90% — в зимнее время. Прочность бетона выбирается в зависимости от расчетных нагрузок конструкции.

Способы применения диафрагм жесткости

Диафрагмы жесткости незаменимы при строительстве многоэтажных зданий из сборных железобетонных блоков и монолитного железобетона, а также при возведении зданий сборно-монолитным способом. Обычно они предназначаются для эксплуатации в неагрессивной газовой среде (обычный воздух) либо слабоагрессивных средах.

В том случае, когда химическая агрессивность газовой среды может достигать среднего показателя, для изготовления диафрагм жесткости используется бетон с соответствующими добавками, нейтрализующими влияние среды. Это обстоятельство обязательно должно найти отражение в проектной документации здания или сооружения, согласно СНиП II-28-73.

На практике наиболее часто диафрагмами жесткости в проекте являются лестничные клетки, лифтовые шахты и наиболее соответствующие своей несущей роли участки стен. Можно сказать, что эти элементы служат своеобразным позвоночником или опорным столбом здания, придающим конструкции достаточную жесткость для сопротивления ветровым и другим нагрузкам горизонтальной направленности.

Маркировка диафрагм жесткости

В отечественной строительной промышленности принята следующая маркировка для диафрагм жесткости:

После указания конфигурации в маркировке присутствуют два числа, разделенные точкой. Первое число указывает длину диафрагмы (в дециметрах), второе — высоту диафрагмы.

Пример: 2Д 26.20 — двуполочная диафрагма жесткости, имеющая длину 26 дм и высоту 20 дм.

Приобретение и доставка диафрагм жесткости

Мы предлагаем купить железобетонные дифрагмы жесткости с доставкой по Москве и Московской области автомобильным транспортом, а также жби диафрагмы жесткости с доставкой по России железнодорожным транспортом по наилучшей цене.

Источник

Маркировка диафрагм жесткости в строительстве жилых и промышленных зданий

Диафрагму жесткости устанавливают на ленточные фундаменты. Панели для диафрагм жесткости выготавливают в формах, которые горизонтально расположены.

Диафрагма жесткости

Вертикально установленные между колоннами на всю высоту здания внутренние стеновые панели, у которых вверху могут быть полки для опирания плит перекрытия.

Она связывает между собой и друг с другом панели и колонны, обеспечивая пространственную жесткость здания. Их расставляют в здании в обоих направлениях так, чтобы пересекались и образовывали в плане «Г» или «Т». Их крепят с колоннами не менее чем в трех точках по высоте сваркой закладных деталей.

Диафрагму жесткости устанавливают на ленточные фундаменты (чаще монолитные).

Типы диафрагм жесткости

Панели для диафрагм жесткости выготавливают в формах, которые горизонтально расположены. При этом обычно применяется бетон класса М300 для нижних этажей зданий, а для самых последних этажей марки М200.

Прочность бетона, при его отпуске в летний период, должна быть более 70% от проектной, а в зимний сезон — достигать всех 100%. Арматура сборных железобетонных панелей конструируется из верхних и нижних сеток, а также арматурного блока, который укрупнен.

При условии, что высота каркаса не более 3 метров и конструкция панели не будет иметь дверных или других проемов, выполняется легкий каркас. В качестве примера можно взять панель марки В(Н) Ж-26-30.

Те панели, которые должны иметь в своей конструкции проемы для дополнительно армируются по всему периметру таких проемов. Особо учитывается концентрация напряжений в угловых зонах.

Главная задача проектировщиков и конструкторов при работе с диафрагмами жесткости — сбор пилонов жесткости. При этом производятся расчеты геометрических характеристики и проверяется соответствие прочностным характеристикам. Особому анализу подвергаются действующие усилия возникающие в конструкциях.

Без исключения при любой компоновке панели диафрагм рассчитываются на центральное сжатие, внецентренное, на сдвигающие усилия как от вертикальных нагрузок так и от горизонтальных.

При наличии любых проемов элементы дополнительно проверяются на совместное воздействие горизонтальных напряжений в верхней части стен и сдвигающих усилий при их смежной работе в горизонтальных дисках перекрытий.

По результатам всех необходимых испытаний составляется соответствующая таблица в составе указаний по предварительному проектированию несущих конструкций надземной зоны каркасных зданий из изделий.

Маркировка диафрагм жесткости в строительстве

2 — двухполочная;
Д — диафрагма жесткости;
30 — длина, дм.;
36 — высота этажа, дм.

Бетон имеет большое количество свойств, но его основным параметром, который определяет несущую способность диафрагм жесткости, является прочность. Во время строительства бетон практически всегда дополнительно упрочняют при помощи армированных стальных стержней, которые крепятся у противоположных граней. Таким образом любая конструкция из бетона становится еще прочнее и, соответственно, еще надежнее. Например, в сооружениях, которые не имеют каркаса, для армирования бетона используются только вертикальные каркасы.

Плоский каркас, размещенный горизонтально, всегда устанавливается на верхнем и нижнем крае конструкции. Если в диафрагме присутствуют отверстия, то вертикально расположенные каркасы монтируются по их краям. Кроме того, для дополнительной надежности в такие конструкции обязательно добавляют особо прочные перемычки из армированной стали.

Диафрагмы, которые изготавливаются из железобетона, имеют высокую прочность за счет выигрышного сочетания бетонной смеси и стальной арматуры. Именно поэтому их армируют при помощи вертикальных каркасов. Однако нужно помнить, что расстояние между этими каркасами никогда не должно быть больше, чем 400 мм. Кроме того, необходимо точно запомнить, что шаг для горизонтальных стержней, которые соединяют конструкцию, не должен быть больше, чем 500 мм.

Существует два типа каркасных диафрагм, которые чаще всего используются во время строительства: серии 1.020-1 и ИИ-04. Они сильно отличаются друг от друга из-за использования разных принципов армирования во время их изготовления. Также диафрагмы серии 1.020-1 и ИИ-04 имеют различное оформление конструкции.

Диафрагма серии ИИ-04 имеет в верхних углах специальные подрезки, на которых впоследствии будут размещаться консоли колонн. Кроме того, в углу такой диафрагмы всегда есть выпуски стальных стержней. Для укрепления диафрагм этой серии используется замкнутый контурный каркас из прочных стальных стержней с диаметром от 12 до 28 мм. Эти стержни во время строительства всегда привариваются к деталям колонн, что обеспечивает дополнительную прочность конструкции.

Что касается серии 1.020-1, то у этих диафрагм нет этих угловых подрезок. Данная серия армируется при помощи специальных вертикальных каркасов, а также по всему периметру конструкции прикрепляется стальная сетка со стержнями диаметром от 5 до 12 мм. Ячейки в этой сетке имеют размер 200 мм. Диафрагмы серии 1.020-1 всегда монтируются параллельно к ригелям, а потом полностью замещают эти строительные элементы.

Диафрагмы, размещенные перпендикулярно к ригелям, не обладают дополнительными консолями. На вертикальных гранях ИИ-04 остаются места, с помощью которых конструктивные каркасы бетонной конструкции будут соединяться с колоннами. В диафрагмах серии 1.020-1 для этого используются закладные детали.

Дата публикации статьи: 11 декабря 2017 в 08:23
Последнее обновление: 29 сентября 2021 в 11:45

Источник

Диафрагмы жёсткости

Для обеспечения пространственной устойчивости в обоих направлениях здания устанавливаются диафрагмы жесткости.

Диафрагмы жесткости устанавливаются в пролете между колоннами и соединяются между собой и колоннами путем сварки закладных деталей, расположенных по вертикальным граням. Диафрагмы жесткости устанавливаются одна над другой на всю высоту здания.

Число диафрагм жесткости, устанавливаемых в одном температурном блоке, должно быть не менее трех. При этом геометрические оси диафрагм не должны пересекаться в одной точке.

Диафрагмы жесткости нижних этажей устанавливаются на ленточный монолитный фундамент, конструкция которого должна обеспечивать совместную работу этого фундамента с фундаментами диафрагменных колонн на действие суммарных усилий, воспринимаемых связевой панелью. Горизонтальный стык между диафрагмами жесткости и ленточным фундаментом должен быть таким же, как горизонтальный стык между диафрагмами жесткости в остальных этажах.

Номенклатура диафрагм жесткости включает в себя двухполочные диафрагмы, предназначенные для опирания на них плит перекрытий с 2-х сторон и однополочные, предназначенные для опирания на них плит перекрытий с одной стороны. В номенклатуру диафрагм входят также вентблоки-диафрагмы, в толще которых устроены вертикальные сквозные отверстия. Диафрагмы жесткости запроектированы сплошные и с дверными проемами.

В зависимости от назначения и конструктивного решения диафрагмы подразделяются в соответствии с СТБ 1331-2002 – «Диафрагмы жесткости железобетонные. Технические условия» на следующие типы:

Д – диафрагма жесткости сплошная;

ДП – диафрагма жесткости с проемом;

ДЛ – диафрагма жесткости сплошная лестничная;

ДПЛ – диафрагма жесткости с проемом лестничная;

1Д – диафрагма жесткости сплошная с одной полкой;

2Д – диафрагма жесткости сплошная с двумя полками;

1ДП (2ДП) – диафрагмы жесткости с одной (с двумя) полками с проемами, расположенными по середине;

1ДПК (2ДПК) – диафрагмы жесткости с одной (с двумя) полками с проемами, расположенными по краю.

Диафрагмы запроектированы поэтажной разрезки с контактным горизонтальным стыком.

Для зданий с колоннами сечением 300×300 мм и 400×400 мм принята единая номенклатура диафрагм жесткости. Номенклатура диафрагм жесткости принята независимо от высоты ригелей. При этом в зависимости от высоты ригелей изменяется положение верха диафрагм жесткости относительно консоли колонны.

Стены-диафрагмы жесткости выполняются из железобетонных панелей высотой в этаж и толщиной в 140 мм с одно– или двухсторонними консольными полками в верхней зоне опирания перекрытий (рисунок 17).

Диафрагмы следует обозначать марками в соответствии с требованиями ГОСТ 23009.

Марка диафрагм состоит из буквенно-цифровых групп, разделенных дефисами.

В первой группе указывают:

– обозначение типа диафрагмы;

– габаритные размеры: длину (ширину), высоту в дециметрах; толщину в сантиметрах (значения которых округляют до целого числа) или обозначение типоразмера диафрагмы.

Во второй группе указывают:

– дополнительные конструктивные характеристики (наличие дополнительных закладных изделий, отверстий, вырезов и т.п), обозначаемые арабскими цифрами или буквами;

– л (п) – левое (правое) расположение проемов в однополочных диафрагмах.

Для диафрагм, эксплуатируемых в условиях воздействия слабо или среднеагрессивной среды, в марке дополнительно указывают показатель проницаемости бетона (Н – нормальной проницаемости, П – пониженной проницаемости, О – особо низкой проницаемости).

Примеры условного обозначения диафрагмы:

1 Диафрагма жесткости с двумя полками, сплошная, длиной 2980 мм, высотой 4170 мм, толщиной 140 мм:

2Д 30.42.14 СТБ 1331-2002.

2 Диафрагма жесткости с одной полкой, с проемом, расположенным по краю, длиной 2980 мм, высотой 3270 мм, толщиной 140 мм:

1ДПК 30.33.14 СТБ 1331-2002.

3 Диафрагма жесткости с двумя полками с проемом, расположенным по середине, длиной 2980 мм, высотой 2770 мм, толщиной 140 мм:

2ДП 30.28.14 СТБ 1331-2002,

где СТБ 1331-2002 ¾ обозначение стандарта.

Примечание – Допускается принимать обозначения марок диафрагм по действующим рабочим чертежам на период до их пересмотра.

Для вентблоков – диафрагм в маркировку вводится буква В.

При шаге колонн до 6,0 м ширина панелей диафрагмы соответствует расстоянию в свету между колоннами; при шаге колонн 7,2 и 9,0 м стены диафрагмы проектируются составными из двух–трех изделий с координационными размерами по длине 1,2; 3,0 и 5,6 м.

Рисунок 26 – Общий вид диафрагмы жёсткости с характерными узлами

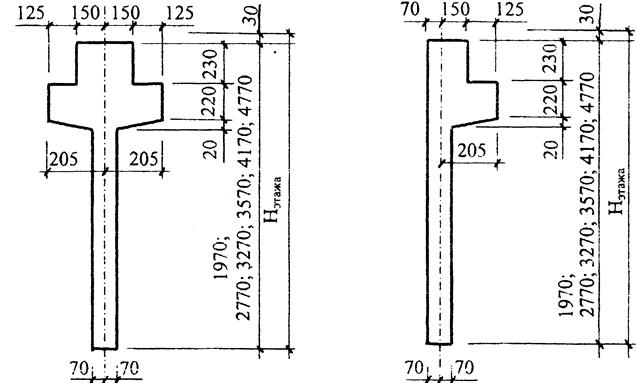

(для двухполочных диафрагм) (для однополочных диафрагм)

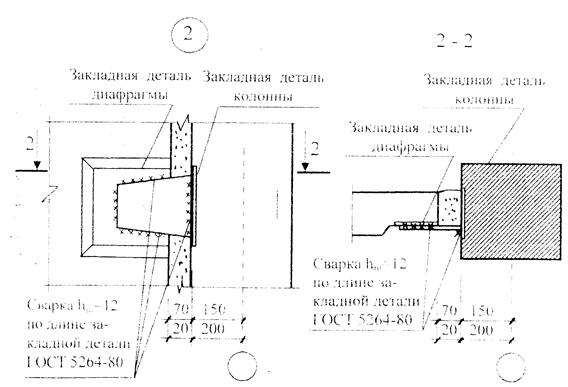

Панели стен–диафрагм изготовляют глухими или с дверными проемами. Элементы диафрагм жесткости между собой и с колоннами по вертикальным стыкам соединяют стальными шпоночными связями на сварке по закладным деталям, не менее чем в двух уровнях по высеете этажа.

Рисунок 33 –- Диафрагмы жёсткости пролетом Зм и высотой этажей 2,0; 2,8; 3,3; 3,6; 4,2 м без дверных проёмов и с дверными проёмами

Таблица 17– Спецификация

Таблица 18– Спецификация

Примечание. Обозначение и масса диафрагм шириной 2560мм (рисунок 33).

Рисунок 35 – Диафрагмы жёсткости (составные из двух диафрагм) для пролета 6м и высотой этажей 3,3; 3,6; 4,2 м без дверных проёмов и с дверными проёмами

Таблица 19– Спецификация

Рисунок 36 – Диафрагмы жёсткости для пролета 6м и высотой этажей 3,3 м с дверным проёмом

Таблица 20– Спецификация

Рисунок 37 – Диафрагмы жёсткости (составные из двух диафрагм) для пролета 6м и высотой этажей 3,3; 4,2; 4,8м с дверным проёмом

Таблица 21– Спецификация

Примечание. Обозначение и массу диафрагм шириной 5560мм (рисунок 19)_:

Рисунок 38 – Диафрагмы жёсткости (составные из двух диафрагм) для пролета 7,2м и высотой этажей 2,0; 3,3; 3,6; 4,2м без дверных проёмов и с дверными проёмами

Таблица 22– Спецификация

Примечание. Обозначение, марку и массу диафрагм смотри рисунки 20, 23.

Рисунок 39 – Диафрагмы жёсткости (составные из трёх диафрагм) для пролета 7,2м и высотой этажей 3,3м без дверных проёмов и с дверными проёмами

Примечание: Обозначение, марку и массу диафрагм принять в соответствие с рисунками 34, 35.

Рисунок 40 – Диафрагмы жёсткости (составные из двух диафрагм) для пролета 9.0м и высотой этажей 2,0 и 3,3 м без дверных проемов и с дверными проёмами

Примечание: Обозначение, маркая масса диафрагм принять в соответствие с рисунками 33, 35, 37.

Рисунок 41 – Диафрагмы жёсткости (составные из трёх диафрагм) для пролета 9,0м и высотой этажей 3,6; 4,2 и 4.8м без дверных проёмов и сдверными проёмами

Шаг вертикальных диафрагм жесткости, определяемый расчетом, должен быть не более 36,0 м (с кратностью в 6,0 м) по длине здания и не больше 18 м от края здания или температурно–деформационного шва.

Для пролета 9 м номенклатура диафрагм приведена в таблице 23

Таблица 23 – Номенклатура диафрагм жесткости для пролета 9 м
