Полный привод Toyota. C.Diff Lock
Многие владельцы сталкиваются с проблемой, в каком положении должна быть кнопка C.DIFF LOCK…
На кнопке написано C.DIFF LOCK. Значит на вашем автомобиле установлен самый ранний тип системы FullTime 4WD — настоящий постоянный полный привод с принудительной жесткой блокировкой межосевого дифференциала. При нажатии кнопки «C.DIFF LOCK» электропневмоклапан блокирует дифференциал, о чем свидетельствует зажигание диодного индикатора.
Следует помнить, что при включенном режиме «C.DIFF LOCK», разрешено двигаться не более 1 часа и не быстрее 60 км/ч. Также нельзя включать блокировку во время букировки.
Постоянный полный привод с принудительной механической блокировкой межосевого дифференциала использовался на моделях с механической коробкой передач в период 1987-2001 гг.: Corolla/Sprinter 90.100.110, Corona/Carina 170, Vista/Camry 20, RAV4 10.
Если одно из колес автомобиля (или оба колеса одной оси) начинает буксовать, водитель может включить принудительную блокировку межосевого дифференциала, передавая мощность на колеса, имеющие сцепление с поверхностью.
(1) Выключатель блокировки — выключен. Электропневмоклапаны 1 и 2 — выключены. Клапан 1 перепускает разрежение из вакуумного резервуара в камеру A, клапан 2 перепускает атмосферный воздух в камеру B. Диафрагма вакуумного привода перемещается в сторону камеры A, сдвигая вправо соединенные с нею шток, вал, вилку переключения и втулку блокировки. Втулка выходит из зацепления с корпусом, межосевой дифференциал работает свободно, компенсируя разницу в частоте вращения передних и задних колес. Индикатор блокировки не горит.
Выключатель блокировки — включен. Электропневмоклапаны 1 и 2 — включены. Клапан 1 перепускает атмосферный воздух в камеру A, клапан 2 перепускает разрежение из ресивера в камеру B. Диафрагма вакуумного привода перемещается в сторону камеры В, сдвигая шток, вал, вилку и втулку блокировки влево. Втулка входит в зацепление с корпусом, корпус межосевого дифференциала и превая ведомая шестерня блокируются друг с другом. Сателлиты межосевого дифференциала, левая и правая ведомые шестерни вращаются как единое целое с корпусом. Крутящий момент равномерно распределяется на передний и задний дифференциалы. Индикатор блокировки горит.
Если при включении шлицы втулки не совмещены со шлицами на корпусе дифференциала, то блокировки не происходит, концевой выключатель не срабатывает и индикатор не загорается — необходимо слегка продвинуть автомобиль вперед.
/выдержка из инструкции по эксплуатации (RAV4)/
Система блокировки межосевого дифференциала (полноприводные модели с МКПП)
Система блокировки межосевого дифференциала предназначена для использования только в том случае, если у автомобиля недостаточно тягового усилия для выхода из следующих ситуаций.
• Оба передних или оба задних колеса не касаются земли или находятся на скользкой поверхности.
• Одно из четырех колес не касается земли или находится на скользкой поверхности.
Меры предосторожности при эксплуатации
• Если передние и задние шины изношены неравномерно, межосевой дифференциал может блокироваться или разблокироваться не плавно.
• Перед блокировкой межосевого дифференциала убедитесь, что колеса перестали буксовать.
• Разблокируйте межосевой дифференциал сразу после того, как закончите использовать возможности системы блокировки. Во время разблокировки будет звучать зуммер.
• После того, как вы нажали переключатель блокировки межосевого дифференциала, чтобы заблокировать его, и переместили автомобиль на небольшое расстояние, индикатор на приборной панели должен гореть. Если индикатор не загорается или не гаснет, обратитесь на сервис для проверки электрической системы и механизма блокировки.
При нормальном вождении межосевой дифференциал должен быть разблокирован. Блокировка межосевого дифференциала затрудняет управление в поворотах.
Не ездите по сухой поверхности с твердым покрытием с заблокированным межосевым дифференциалом. Это может привести к повреждению механизма блокировки и трансмиссии.
Чтобы заблокировать межосевой дифференциал:
1. Нажмите педаль тормоза и остановите пробуксовку колеса.
2. Установите передние колеса в направлении прямолинейного движения.
3. Нажмите выключатель блокировки межосевого дифференциала и убедитесь, что на приборной панели загорелся индикатор.
Чтобы разблокировать межосевой дифференциал:
1. Установите передние колеса в направлении прямолинейного движения.
2. Еще раз нажмите выключатель блокировки межосевого дифференциала и убедитесь, что индикатор на приборной панели погас и зуммер, который звучит во время разблокировки, перестал звучать. Иногда полная разблокировка межосевого дифференциала может занять больше времени.
Если разблокировка межосевого дифференциала не завершена, убедитесь в безопасности маневра, затем увеличьте или уменьшите скорость или двигайтесь задним ходом.
Внимание. Пока звучит зуммер, не совершайте поворотов и не ставьте автомобиль в гараж. Это может привести к повреждению механизма блокировки и трансмиссии.
Блокировку нельзя активировать непосредственно при пробуксовке …
16. Электронная блокировка дифференциала задней оси (DIFFLOCK) — имитация самоблокирующегося дифференциала
Зима настала! На заднем приводе по сугробам с таким клиренсом ездить — до поры до времени)
Изучая различные опции блоков управления, совершенно случайно была найдена интересная опция — электронная блокировка дифференциала! Маст-хэв, учитывая надвигающийся сезон)
Работа простая — установить в параметре E_DIFF_LOCK блока DSC значение WERT_02 и закодировать! Делов на пару минут от силы) В тот же вечер решил посмотреть как она работает. Удивился — работает, слышно как абс срабатывает, но уже при нажатии педали газа, а гребет обоими колесами одинаково!)

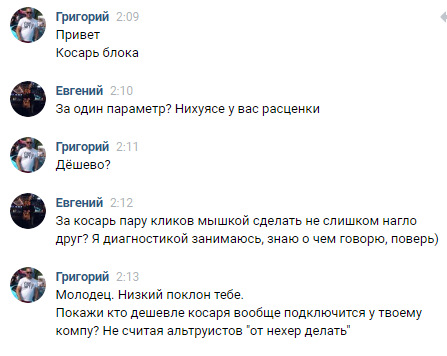

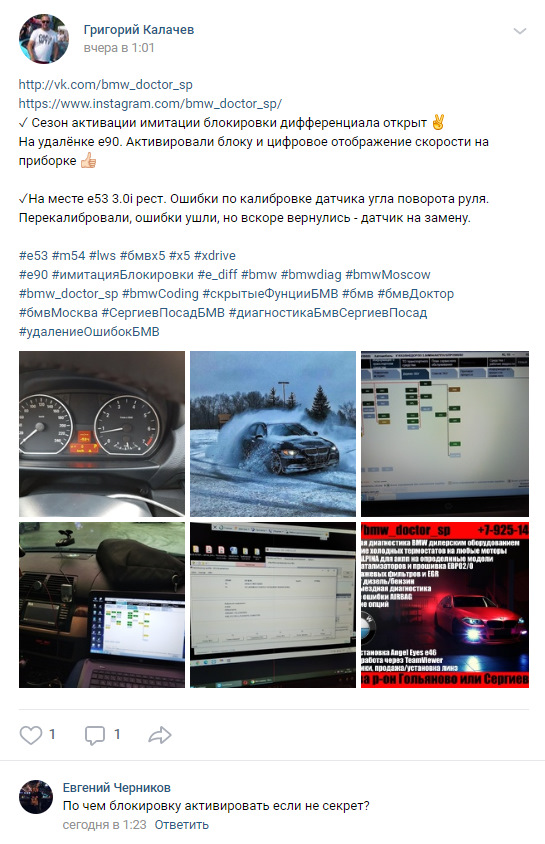

На днях наткнулся тут в группе на человечка, пиарится, мол активацию блокировки делает
Решил поинтересоваться, по чем берет с ребят. Ответил мне в лс, и тут я немного прих**ел
Ну что же, флаг в руки! Очень надеюсь, что со временем больше людей научится думать собственной головой и найдет желание разобраться в кодировке, ибо там сложного от слова совсем ничего нет)
Тогда такие «мастера» без львиной доли пищи останутся, ведь бОльшая часть их заработка — как раз подобный заработок «из воздуха» (порядка 1000-2000 рублей) за пару минут кликаний мышкой. Того гляди, при таком раскладе может приубавят свой охреневший аппетит)
К слову, для этой самой бОльшей части работ с парой кликов мышкой вам подойдет любой ноутбук и самый простой диагностический шнурок с Алика за 500 рублей. Инструкции по установке и ссылками на скачивание программ есть в интернете в бесплатном доступе)
Зажглась лампа «Diff Lock»
Пару недель назад использовал патруль по назначению — рубились в снегу к старицким пещерам. Наконец настал тот момент, когда потребовалась задняя блокировка 🙂 Так вот, блокировка работала, но при этом лампа «Diff lock» мигала, как буд-то блокировка не включилась. Было ясно, что проблема скорее всего в концевике на актюаторе. Ну я внимания не придал, решил оставить это до весны.
На следующий день завожу машину, лампа «Diff lock» светится. Поехал — потухла, останавливаюсь — зажигается. Концевик глючит. Не напрягало до тех пор, пока концевик не залип наглухо. Поехал, слышу колокольчик звенит. А в машине куча народу. Думаю телефон чей-то? Аннет, звенит где-то в недрах машины. А я до этого и не знал, что такой колокольчик есть в патруле 🙂 Стало быть есть. И при залипшем концевике машина думает, что блокировка не выключилась и колокольчик звенит при скорости выше 20км/ч. Долго звенит, минут 5, а может и дольше. Достал. Полез курить форумы. Оказалось, неисправность типичная, надо открутить и почистить этот концевик. Тока картинок не нашел, пришлось самому догадываться 🙂
Для откручивания датчика надо отключить его фишку (на кузове возле верхнего рычага), освободить провод от хомутов. Затем держим актюатор ключем на 22 и выкручиваем датчик ключем на 19.
После снятия датчика стала ясна причина залипания
Концевик утоплен вглубь и заклинен коррозией. Отчистил ржу, тонкой булавкой поскоблил вокруг концевика, попшикал ведешкой. Чтобы концевик вышел из клина, надо постучать корпусом датчика об наковаленку 🙂 Я долго разрабатывал его, гоняя туда-сюда. Пружина, которой он выталкивается, очень слабая. Когда концевик стал ходить свободно, продул все компрессором и капнул внутрь масла.
Собрал, завожу — «Diff lock» горит, сволочь. Однако при езде опять тухнет и колокольчик не звенит, но, блин, горит зараза! Наверное лед внутри, надо было погреть феном и больше продувать… А новых датчиков не купить, только актюатор в сборе с конским ценником! Датчик есть только в каталоге y60, номер 32005-06J2A, цена около 1500р. Кто-нибудь знает, подойдет ли он на y61?
Ну и напоследок, пара фоток из пещер без меня, зато с другими пользователями drive2))
