Холодильник Димрота

Сложно ли готовить самогон дома? Вопрос неоднозначный. Человек, впервые столкнувшийся с самогоноварением, как правило, не задумывается об эффективности процесса отбора, однако данный вопрос занимает важнейшее значение. Так или иначе, самогонный аппарат в ходе своей работы решает сразу же несколько задач. Они напрямую связаны с его конструкцией и функционалом. Пользователю требуется только в общих чертах понимать их суть и по необходимости корректировать процесс. Эффективность отбора это та самая производительность, о которой написано на сайтах посвященных самогоноварению. Ее можно охарактеризовать как объем продукта на выходе по отношению к исходному сырью. Во многом данная характеристика зависит от типа и объема браги, однако на нее влияют и другие факторы. Одним из таковых является тип используемого дефлегматора. Как правило, наибольшей популярностью пользуются дефлегматоры, построенные по принципу водяной рубашки. Они как привило, используются в составе пленочных колонн. В качестве примера таковых можно рассматривать колонну Schnapser X. В то же самое время далеко не во всех аппаратах применяется подобная технология. У нее есть альтернативы. Наиболее популярной среди таковых выступает т.н. холодильник Димрота. О нем мы расскажем ниже.

Что собой представляет холодильник Димрота? Это специальный узел, внутри которого проходит спираль. Внутрь спирали подается холодная вода. По началу, данная конструкция напоминает классический холодильник, однако присмотревшись более подробно можно увидеть существенное отличие. В холодильнике внутри спирали циркулируют спиртовые пары. В холодильнике Димрота они располагаются снаружи. Попадая внутрь емкости, они начинают конденсироваться на холодных витках спирали. Под воздействие паров флегма становится более интенсивной и насыщенной. При этом достигается довольно высокая степень очистки. В конечном счете, флегма начинает стекать по спиралям в нижнюю часть холодильника, где она собирается в т.н. узле отбора. Собственно здесь мы получаем тот самый конечный продукт. Так же в холодильнике Димрота имеется специальная гильза для установки термометра. Контроль за температурой внутри имеет особое значение, поскольку от него зависит интенсивность повторного пароиспарения.

Холодильник Димрота это целый класс устройств, которые могут иметь отличия. Так, некоторые модели могут быть выполнены из стекла, а другие из нержавеющей стали. Помимо этого могут присутствовать и конструктивные отличия. В случае если данный узел используется в классической дистилляции, то здесь конструкция будет аналогична описанной выше. В случае если холодильник Димрота используется в составе ректификационных колонн, то узел отбора жидкости может и вовсе отсутствовать. В данном случае флегма, сконденсированная на спирали стекает обратно в перегонный куб.

Подводя итог по холодильнику Димрота, следует отметить, что данный узел является отличной заменой классическому сухопарнику. Благодаря повторному пароиспарению происходящему внутри устройства продукт на выходе получается более чистым и насыщенным.

Безусловно, холодильник Димрота является не единственной перспективной технологией охлаждения. Существуют и другие. Однако он может помочь получить напиток высочайшего качества а, учитывая возможность работать как в составе дистилляторов, так и с ректификационными колоннами его функционал, безусловно, оценят как начинающие, так и опытные винокуры.

Источник

Ректификационная колонна. Часть 2. Материалы. Мотаем холодильник Димрота.

Сегодня будет очень красивый ролик. На мой предвзятый взгляд конечно.

Сначала расскажу о материалах для будущей ректификационной колонны.

А затем, из простой медной трубки получится красота и мечта теплотехника)))) В сугубо практических самогонных целях разумеется.

Лига Алкобушников

5.4K пост 35.3K подписчиков

Правила сообщества

Внимание. Только информативные посты.

Запрещены любые оскорбления пользователей

Запрещено обсуждение политики и религии

Запрещена межнациональная рознь в любом проявлении

Запрещены посты освещающие алкоголь с дурной стороны, этим занимается сообщество врачей наркологов

Если вы сидите выпиваете и Вам хочется общения, не следует создавать отдельный пост с Вашей фотографией в нетрезвом состоянии. Зайдите в ВК или чат Телеграма.

это пока, что самый интересный сериал который я когда либо смотрел 🙂

Классно, с нетерпением жду следующей серии.

Маленькая просьба: для чайников из лиги лени на каком либо этапе пояснить потом принцип действия и влияние основных параметров на характеристики.

Отлично! А главное выходит недорого.

Оригинальный самогонный аппарат

С охлаждением справляется.

Перегоняю два раза.

Автоматизируем самогоноварение

С чем проще всего работать дома – конечно, МЕДЬ! А что нужно дома из меди – ну конечно же самогонный аппарат! Спаяв себе агрегат из меди и сделав пару перегонов, решил, что негоже ITшнику ручками гнать, автоматика – наше всё! На этом присказки закончены, и начинается сказка!

Вначале спаял себе автоматику из готовых наработок (есть такой открытый проект Luckybox) на базе esp8266, перепилил под себя код и понял, что любые доработки требуют от меня много усилий, ибо C++ с HTML и JS – это как бы не для простого обывателя и такого IT мне на работе хватает. А хотелось, чтобы любой человек, умеющий составлять алгоритмы, мог сделать себе автоматику и настроить под себя (а кто не может/не хочет, смело могут пользоваться платными решениями).

Тем более друзья просили именно таких решений, еще и колбасники с сыроварами подтянулись.

В итоге родился проект автоматики на базе Raspberry PI и Node RED (ну или для таких нищебродов, как я, на Orange PI PC+).

Вкратце что такое NODE RED:

Node-RED – это инструмент визуального программирования для интернета вещей, позволяющий подключать друг к другу устройства, API и онлайн-сервисы.

Программирование осуществляется в браузере, где пользователи могут создавать потоки, подключая друг к другу ноды разного назначения, а также выполнять развертку созданных потоков в среду выполнения всего в один клик.

И всё это в визуальном исполнении – код писать практически не приходится.

В общем, выбор был очевиден!

Выглядит описание процесса приблизительно так:

Основные плюсы и минусы проекта:

Не надо знать языков программирования, чтобы нарисовать свой процесс или web-морду.

Дешевая аппаратная обвязка базового функционала.

Простое расширение функционала.

Привязка любых сторонних устройств через MQTT (по сети).

Оповещения и управление процессом через Telegram.

Возможность подключить как через WiFi, так и ethernet кабелем.

Дешевая аппаратная обвязка базового функционала (из-за этого есть ограничения, допустим, клапан перед открытием должен быть закрыт минимум 3 секунды, но в моем случае чаще клацать и не требуется).

Дорогой (по отношению к esp) основной мозг системы в виде Orange PI PC+.

Некую базу в алгоритмах и основы Node Red все же изучить придется, если хотите что-то под себя менять.

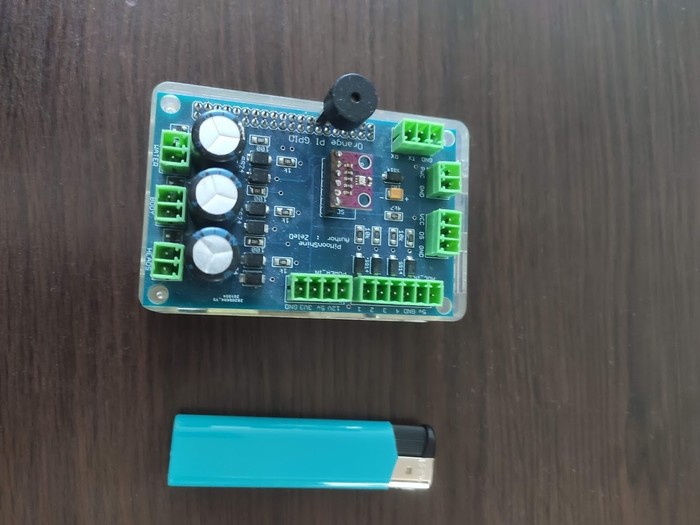

Аппаратная часть выглядит вот так:

Что имеем на борту:

За основу взят Orange Pi PC+, но можно использовать любой микро-ПК GPIO, совместимый c Raspberry PI 3 (вариативность очень большая: начиная оригинальными малинками и заканчивая всякими китайскими поделками, такими как Orange pi, Bananna Pi и т. д.).

Питание организовал от старого БП от компа, там берем чистые и стабильные 12, 5 и 3.3v и не паримся из-за глюков импульсных блоков питания и всякого понижения вольтажа до нужного.

Данные об атмосферном давлении получаем от BMP280.

4 входа для аналоговых датчиков с питанием от 5v (я использую только датчик жидкости).

Вход для температурных датчиков ds18b20.

Выход для управлением питанием ТЭНа через твердотельник (SSR).

UART выход для управление питанием ТЭНа через отдельное устройство.

Пищалочка на всякий случай.

Ну и простейший выход 3 клапана (на воду, отбор и головы).

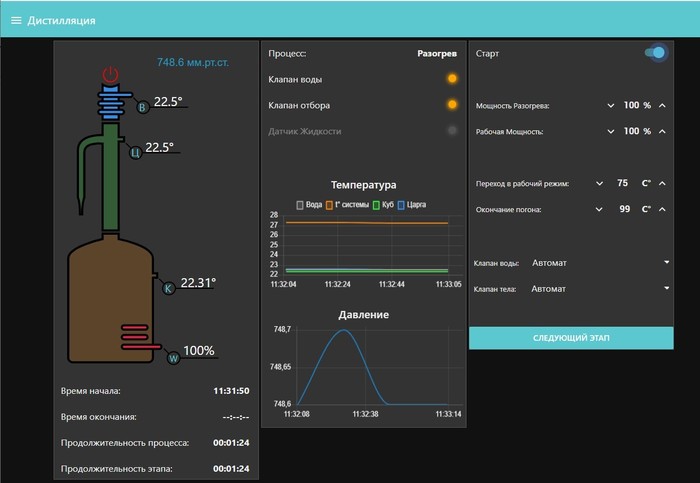

Управлять процессом можно как через WEB, так и через Telegram (через телегу базовыми вещами).

Пример управления через телегу:

Схема платы нарисована в Eagle, сами платы изготовлены китайцами из JLCPCB:

В целом все получилось дешево, доступно, очень просто для кастомизации и добавления как устройств так и алгоритмов.

Кому подойдет: тем, у кого еще автоматики нет, но хочется чего-то своего.

Полёт фантазии тут безграничен, благо возможности железки позволяют.

Ради прикола думаю с колонкой от Яндекса завязать, чтобы начинать гнать по фразе: “Горшочек вари!”

Схемотехники и прочие электронщики сильно не пинайте, всё-таки первый опыт довольно криворукого человека.

И да прибудет с вами хороший самогон и прочие вкусности!

Добрейший вечерочек!

Все майские перегонял брагу, сейчас окончательный этап) На выходе 92-94 градуса с нотками исходного сырья, брага на декстрозе

«Бурбон» или зерновой дистиллят

Пыж воткнул в переход 4-2 и колено.
в общем то и пост ни о чем, хотелось поделиться итогом эксперемента. Творите, ваяйте, не боясь )

Пришло твое время

Гоним!

Источник

У меня теперь Димрот. Вот.

Против физики не попрёшь kaimariss, 12 Сент. 19, 23:08

это если не подумать,
а если подумать да хорошо подумать да ещё учебничек не просто пролистать то делать многозаходный.
тут [сообщение #13575702] двухзаходный, по 2 метра десятки в каждом заходе, общий возврат. расчетная утилизируемая мощность 4квт (это когда он стабильно нормально работает, а не как то когда то получилось в экстремальных условиях), паропитание у конструкции 63 труба, расширение до 76мм (нужно для нормализации потока пара, потом можно сужать, но смысл))))
хорошая сбалансированная конструкция.

приходится либо мерится с высокой температурой Gest1, 13 Сент. 19, 15:30

предлагаю способ улучшить однорядный димрот
берем медный провод 1..1,5мм отжигаем и мотаем спираль на оправке 3..4мм получившуюся спираль чуть растягиваем чтобы между витками было около 1мм
берем оправку 5мм и обматываем спираль вокруг этой оправки на длину 20..25см(длина внутренней прямой трубы димрота) потом эту двойную спираль надеваем на внутреннюю трубу димрота( она должна надеваться с натягом плотно прижимаясь к трубке)

Добавлено через 4мин.:

более простой вариант намотать спираль из 2..2.5мм проволоки на оправку 5.5. 5.8мм и плотно надеть на внутреннюю трубку димрота включая петлю

Посл. ред. 29 Сент. 19, 11:11 от Жора1963

Добавлено через 2мин.:

путанка это для рукожопых,спираль равномерно касается трубок и имеет равномерные просветы в отличие от путанки

Добавлено через 3мин.:

4.5квт тянет при какой длине? 5м?такой димрот однорядныфй очень длинный

Добавлено через 6мин.:

и как вы 8ку в 35трубу будете толкать?

Добавлено через 2мин.:

да еще чтобы наружной трубы не касаться

Добавлено через 31мин.:

я подобную спираль втыкал внутрь рубашечника 15мм так он вдвое производительнее стал
площадь поверхности спирали на внутренней трубке димрота 25см по этому методу около 300см кв а это соизмеримо с площадью самого димрота а если еще и провод облудить а трубку намазать флюсом а потом нагреть чтобы припаялось так вообще шоколадно в плане чистки,в плане теплопроводности и без пропая отлично работает тк спираль пружинит и плотно прижимается к трубке а зона контакта мокрая

Посл. ред. 29 Сент. 19, 14:17 от Жора1963

а я говорю про 35. 38 трубы и 6мм димрот,каких очень много,и как однорядный димрот сделать короче и намного. производительнее увеличив поверхность соприкосновения с паром вдвое(причем при хорошей проветриваемости) при той же длине трубки

Добавлено через 18мин.:

спираль вот так мотать на всю длину внутр трубки

Добавлено через 54мин.:

диаметр спирали подобрать так чтобы касалась и внутренней трубки и наружных витков димрота,за счет пружинистых свойств она легко запихивается в димрот(витки сжимаются) и распирается в нем

Посл. ред. 29 Сент. 19, 16:26 от Жора1963

Суть димррта не в охлаждении, а в конденсации пара и оставлении этого конденсата максимально горячим. Gest1, 29 Сент. 19, 18:49

В зависимости от расположения может как оставлять горячим, так и охлаждать. svarnoy, 29 Сент. 19, 18:56

суть любого дефлегматора или конденсатора сконденсировать весь пар приходящий на него и не пропустить в атмосферу, те его «мощность» должна быть примерно равна мощности тэна со знаком минус
увеличение поверхности соприкосновения с паром будет только положительным в плане уменьшения длины при условии хорошей проходимости для пара,в данном случае это выполняется даже лучше чем в двухслойном димроте,при медном варианте особенно (теплопроводность меди 390 и спираль будет хорошо проводить тепло к трубкам димрота у нержи 50 и эффект будет чуть хуже,но тоже хороший тк расстояния небольшие несколько миллиметров,для сравнения теплопроводность воды 0.6)
более того данный димрот будет выполнять функцию дополнительной насадки тк имеет равномерную «пористую» структуру
ну и владельцам 35. 38мм трубы выбирать не приходится,двухслойный димрот туда не влезет,а этот альтернатива с не худшими параметрами
при первом перегоне лишняя мощность не помешает,банально воды меньше потратите

Добавлено через 27мин.:

да и при втором перегоне что мешает сделать конденсат горячим уменьшив поток воды,больше поверхность-больше конденсата а его температура будет зависеть от выходной температуры воды

Посл. ред. 29 Сент. 19, 20:29 от Жора1963

Все размещаемые материалы отражают исключительно мнения их авторов и могут не совпадать с мнением Администрации форума ХоумДистиллер.

© 2021 ХоумДистиллер (форум самогонщиков, пивоваров, виноделов, ректификаторов, зерновиков) & Simple Machines LLC
ПК версия

Добро пожаловать на ХоумДистиллер!

Хорошо, что ты зашел к нам, у нас много полезной информации и отличный ПОИСКОВИК в помощь!

Предупреждаем, Форум использует cookie файлы.

Источник

У меня теперь Димрот. Вот.

Добавлено через 4мин.:

да и при втором перегоне что мешает сделать конденсат горячим уменьшив поток воды,больше поверхность-больше конденсата а его температура будет зависеть от выходной температуры воды Жора1963, 29 Сент. 19, 20:02

Посл. ред. 29 Сент. 19, 21:25 от Gest1

Добавлено через 4мин.:

только все почему то в прямоточниках спираль под рубашку кладут,на меди эффект ноль тк медь проводит тепло очень быстро,на нержи может и даст эффект
кладите двойную спираль в трубу с паром это намного эффективнее

Добавлено через 8мин.:

на меди прямоточник можно сделать припаяв прямую трубу 8мм вместо рубашки чуть сплющив вдоль трубы 15мм и вставить спираль в трубу 15мм,тепло по меди так быстро идет что разницы с рубашкой почти нет

Посл. ред. 29 Сент. 19, 21:59 от Жора1963

на меди прямоточник можно сделать припаяв прямую трубу 8мм вместо рубашки чуть сплющив вдоль трубы 15мм и вставить спираль в трубу 15мм,тепло по меди так быстро идет что разницы с рубашкой почти нет Жора1963, 29 Сент. 19, 21:47

только все почему то в прямоточниках спираль под рубашку кладут,на меди эффект ноль тк медь проводит тепло очень быстро Жора1963, 29 Сент. 19, 21:47

так вот я и говорю что завихрение на медном. прямоточнике эффект ноль,делали эксперимент что даже хуже
а вот увеличение поверхности соприкосновения с паром даст эффект,можно спираль внутрь трубы с паром 15мм положить(еще лучше спираль спиралью) можно три трубки 6. 6,35мм в распор в трубку 15мм или две 8мм в трубку 18мм плотно вставить повехность сильно вырастет
для воды большой поверхности не нужно тк коэффициент передачи тепла к воде от холодильника намного выше чем от пара к холодильнику, более чем в 10раз

Добавлено через 19мин.:

имхо по этому на приме отбор по пару плохо работает,тк доохладитель для пара маловат,вставьте в него спираль или пару тройку тонких трубок враспор и отбор по пару заработает как надо

Посл. ред. 29 Сент. 19, 23:13 от Жора1963

и как вы 8ку в 35трубу будете толкать? Жора1963, 29 Сент. 19, 13:32

о, новый виток «изобретательства» У меня теперь Димрот. Вот. Оборудование для перегонки и ректификации. У меня теперь Димрот. Вот. Оборудование для перегонки и ректификации. У меня теперь Димрот. Вот. Оборудование для перегонки и ректификации.
скольки угольные колеса велосипеда на сей раз в моде?

Добавлено через 5мин.:

Жора1963, физику учи усерднее и думай еще.
справочники почитай, да посчитай передачу тепла: жидкость-металл-(жидкостьпар)

Добавлено через 3мин.:

Посл. ред. 30 Сент. 19, 08:58 от SedoY

Добавлено через 3мин.:

зы не забудь о принудительном движении жидкости

Посл. ред. 30 Сент. 19, 19:53 от Жора1963

такой димрот неудобно снимать и чистить Жора1963, 30 Сент. 19, 19:50

Посл. ред. 30 Сент. 19, 21:29 от Урий

которая является дополнительным тепловым сопротивлением Жора1963, 30 Сент. 19, 22:09

ок как появится свободное время попробую испытать
насчет мытья димрота-зачем его впаивать наглухо в заглушку? можно применить цанговые зажимы или тупо трубки с винтиком в которые вставить трубки димрота и зажать чтобы не провалился да наконец резинки ограничительные надеть
там ведь герметичность не нужна все равно связь с атмосферой рядом,зато вытащив димрот из заглушки его легко почистить внутри

Добавлено через 8мин.:

стекать будет хорошо если трубка овально плоская

Добавлено через 4мин.:

теперь я окончательно понял что двухрядный димрот го. но,особенно когда его мотают практически без зазора между слоями

Добавлено через 2мин.:

в нем будет чтото вроде захлеба тк очень тесно

Посл. ред. 30 Сент. 19, 23:19 от Жора1963

в нем будет чтото вроде захлеба тк очень тесно Жора1963, 30 Сент. 19, 23:05

еще одна мысль-у 6мм димрота очень малое отверстие трубы всего 4мм а что еслипосле намотки

Добавлено через 6мин.:

покрасить димрот и стравить 0.5мм хлорным железом сечение вырастет в 1.56раза

Добавлено через 9мин.:

можно даже не красить а гонять травящий раствор аквариумным насосом

Посл. ред. 01 Окт. 19, 00:11 от Жора1963

при увеличенной площади поверхности за счет медной спирали эта пленка будет тоньше при одном и том же объеме конденсата Жора1963, 30 Сент. 19, 22:09

Добавлено через 6мин.:

ну это на пальцах в реальности там более сложная зависимость тк там все движется,но однозначно не хуже двухрядного димрота там еще хуже проветривание паром и длина трубы больше а значит омывание водой хуже

Добавлено через 3мин.:

вас послушать так вообще надо внутреннюю трубу из силикона сделать чтобы градиент не портить

Добавлено через 12мин.:

насчет стекания конденсата опять таки надо провести эксперимент возможно по спирали будет лучше стекать
вон например в теплотрубках за счет капиллярного эффекта жидкость быстро передвигается может и тут чтото подобное будет наблюдаться

Добавлено через 8мин.:

уточняю что медная спираль тут не просто балласт а имеет плотный тепловой контакт(лучше пайкой) с трубкой хорошо проводит тепло и на ее поверхности происходит конденсация пара

Источник

Холодильник Димрота в самогоноварениии

Принцип работы

Дефлегматор назван в честь создателя – немецкого химика-органика Отто Димрота (1872-1940). Устройство представляет собой колбу со спиралью внутри, охлаждаемую водой. Пары спирта конденсируются на спирали, затем флегма и капли спирта из нижней петли спирали по центру попадают в восходящий поток паров спирта. Это улучшает повторную испаряемость.

Единственным недостатком дефлегматора Димрота в сравнении с другими прямоточными холодильниками является сложность его изготовления, что влияет на стоимость. Преимущества конструкции: повторная испаряемость сконденсировавшегося спирта и простая настройка температурного режима при жидкостном отборе.

Что это такое и для чего нужен?

Это устройство предназначено для дополнительной очистки и увеличения крепости дистиллята. Оно представляет собой подобие ректификационной колонны.

Принцип работы

Благодаря дефлегматору, при отборе первичной фракции весь спирт остается в перегонном кубе, а вредные соединения выходят практически без содержания спирта.

Флегма испаряясь, поднимается и концентрируется, а затем снова стекает в перегонный куб. Этот процесс повторяется снова и снова.

Самогонный аппарат с дефлегматором

Прибор располагается вертикально, крепится по-разному, в зависимости от конструкции. Необходим подвод холодной воды, т.к. для процесса дефлегмации требуется непрерывное охлаждение. Такие дополнения как сухопарник менее эффективны в сравнении с дефлегматором, хотя по сути они выполняют похожие функции.

Какими они могут быть?

В основном, эти устройства выполняются из стекла и нержавеющей стали.

Холодильники Димрота, присутствующие в конструкции дефлегматора, делаются с использованием медной трубки. На простых самогонных аппаратах обычно устанавливаются приборы, сделанные из стекла.

Расчет параметров

Расчет необходимой длины холодильника Димрота можно выполнить по упрощенной методике, потребуется только калькулятор.

1. Определить коэффициент теплопередачи.

Rs = R1+R2+R3+R4, (м2К)/Вт;

Ет = 1 + 3,54 * d / D, где d – диаметр трубы Димрота (мм), D – диаметр спирали (мм);

2. Определить среднюю разницу температур между паром и охлаждающей водой.

Температура насыщенного спиртового пара Тп = 78,15 °C;

Температура воды на входе в Димрот (возможный диапазон 15-20 °C) – Т1 = 20 °C;

Температура воды на выходе из Димрота (возможный диапазон 30-40 °C) – Т2 = 35 °C.

Среднюю температуру (Тср) посчитаем по формуле:

Тср = (Твх — Твых) / Ln (Твх / Твых).

То есть, в нашем случае – округленно: Твх = 58; Твых = 43;

Тср = (58 — 43) / Ln (58 / 43) = 15 / Ln (1,35) = 50 °C.

3. Последний этап: исходя из известных Кд и Тср, определить необходимую площадь поверхности для теплообмена (S) для требуемой тепловой мощности N, (Вт).

Например, если нужно утилизовать мощность 3000 Вт, то площадь поверхности теплообмена:

S = 3000 / (50 * 1234,1) = 0,04832 м2 или 483 см2.

При известном диаметре трубы Димрота d (см) находим минимально необходимую его длину:

L = 483 / (3,14*0,6) =256,6 см.

С коэффициентом запаса 1,2 длина трубы холодильника Димрота составит:

L димрота = 1,2 * 256,6 = 308 см, что подтверждается известными экспериментальными данными.

Введите слева исходные данные

Применение Димрота на практике

Часто звучат вопросы о том, какой холодильник Димрота лучше: однослойный или двухслойный? Должны ли быть раздвинуты витки или лучше плотная намотка? Однозначно ответить на эти вопросы можно только поняв, где и для чего он будет применяться.

Однослойные Димроты чаще всего используются для бражных колонн с отбором по пару после дефлегматора и для наклонных конденсаторов. Именно для БК Димроты изготавливают с отогнутым нижним витком, чтобы центрировать стекающую в насадку флегму. Для клюшки же отогнутый нижний виток неактуален, однако нужно обеспечить зазоры между витками Димрота, чтобы флегма легче стекала и не создавала дополнительного термического сопротивления при конденсации пара.

Однослойный Димрот

Для наклонного конденсатора Димрот изготавливают с большим зазором между ним и стенками дефлегматора. В случае плотного прилегания витков к корпусу часть этих витков затапливается и перестает участвовать в конденсации пара, зато успешно работает над переохлаждением флегмы.

Двухслойные Димроты применяются как в БК, так и в РК. В первую очередь такая конструкция позволяет уменьшить высоту дефлегматора или конденсатора, что дает больше возможностей для увеличения высоты насадочной части колонны.

Двухслойный Димрот

Правильно изготовленный двухслойный Димрот по утилизируемой мощности примерно в 1,5 раза эффективнее однослойного.

Пар, проходя вдоль наружных витков Димрота, ограничивается с одной стороны наружной стенкой, с другой – плотно намотанными внутренними витками. Это позволяет удлинить его путь и заодно хорошо подогреть охлаждающую воду по пути к нижним виткам внутреннего слоя, где и происходит конденсация основной массы пара. В целом зона конденсации растягивается, благодаря этому стекающая флегма дольше находится в контакте с идущим в верх паром и лучше подогревается.

Двухслойные димроты изготавливают и для наклонных дефлегматоров, но только с раздвинутыми витками.

Двухслойный Димрот для наклонного дефлегматора

При применении двухслойных димротов в вертикальных перегородочных конденсаторах обязательно нужно вставлять в них сверху в центральную полость на 2-3 см плотную путанку. Это увеличит утилизационную мощность Димрота без прорыва пара в трубку связи с атмосферой (ТСА).

Дефлегматор своими руками

Как собрать в домашних условиях дефлегматор своими руками? Это не очень сложно, но если нет желания или времени возиться со сборкой данного устройства, то в продаже есть готовые варианты по вполне приемлемым ценам. Да и современный аппарат уже идет в комплекте с дефлегматором и ректификационной колонной. К тому же не каждую модель дефлегматора для самогонного аппарата своими руками можно смастерить, некоторые виды собираются только на производстве.

Дефлегматор из банки своими руками

Отстойники можно смастерить самостоятельно из следующих предметов:

Если в самогонном аппарате используется ректификационная колонна, то идеальным вариантом является сухопарник из термоса. Его трудно сделать без специальных знаний и навыков, но при большом желании можно научиться всему. Приготовьтесь, что придется сверлить и паять, поэтому сразу вооружитесь необходимыми инструментами.

Процедура изготовления оборудования следующая:

После зачистки днища термоса к нему приварить скобы, пропустить проволоки и зафиксировать к стене. Затем нужно резко дернуть термос. Преследуемая цель — снять дно с колбы термоса. Если предварительно прогреть дно горелкой, это существенно облегчит процесс. Далее нужно обточить сварочный шов так, чтобы образовался малозаметный зазор по окружности. Сделать это лучше дрелью со специальной насадкой или наждачным станком. Извлеките внутреннюю колбу. Чтобы было как можно проще вынуть внутреннюю часть, нужно спилить ребро горловины термоса. Делаем отверстие во внутренней колбе на дне, вставляем и привариваем к ней вентиляционную трубку. Во внешнюю колбу внизу и вверху врезаем и припаиваем два патрубка для свободного циркулирования холодной воды

Важно, чтобы внутренние концы трубок выступали на меньшее расстояние относительно величины промежутка между колбами.

Теперь дефлегматор из термоса готов к применению. Осталось только зафиксировать устройство на аппарате вниз горловиной.

Можно смастерить сухопарник и из отрезков труб из стали-нержавейки (d = 38 мм и d = 52 мм). Приобрести отрезки труб по низким ценам можно в пункте приема металлолома. Сначала с наружной стороны трубки большего диаметра на концах вваривается два патрубка. Трубку с меньшим диаметром нужно вставить внутрь большей. Чтобы между деталями образовалась рубашка, нужно заварить концы. После устройство присоединяется к отверстию в крышке куба. А в образовавшейся полости циркулирует вода (холодная).

Изготовление такого сухопарника — очень трудная задача. Необходимы слесарные навыки и опыт работы с аппаратом для сварки, так как нужно будет спаивать трубки между собой. Если таких навыков нет, то лучше устройство из нержавейки купить и сэкономить время и нервы.

Проще всего сделать сухопарник в домашних условиях из банки.

Для такой конструкции потребуются:

После того как сухопарник готов, останется только соединить его с самогонным аппаратом. Лучше использовать шланги из силикона, так как резина может повлиять на вкус и запах алкогольного напитка.

Детали можно заказать в мастерской, предпочтительнее из нержавейки

Важно, чтобы штуцер для входа был короче, чем штуцер для выхода, таким образом можно защитить самогон от попадания в него браги

Эффективность устройства, сделанного самостоятельно, зависит от метода сборки, используемых материалов и от правильного расчета требуемых параметров. Лучше всего после изготовления предварительно протестировать его. Залить обычную воду в куб, затем запустить аппарат: так можно проверить наверняка прочность монтажа и герметичность отстойника.

Раньше считали, что в дефлегматоре нет необходимости, не задумываясь о качестве спиртного напитка. Но в наше время люди, занимающиеся самогоноварением, пришли к выводу, что такая экономия сказывается на качестве алкоголя (остаются вредные вещества), а, следовательно, и чревата плохими последствиями для здоровья. Употребляя алкоголь высокого качества, можно избежать опасной интоксикации организма.

Источник
