РЛС Дуга
Многих интересует, что такое радиолокационная станция Дуга в Чернобыле, и не без оснований.
Этот подавитель агрессии “радуга” (как некоторые еще называют) очень интересен, как минимум из-за свой масштабной конструкции.
Что же такое ЗГРЛС Дуга Чернобыль 2?
В 1969 году, не дожидаясь завершения исследований, связанных с экспериментальной системой Дуга-2, было принято решение о создании системы раннего предупреждения “Дуга”, основанной на двух узлах, расположенных в двух разных частях СССР – первом в Чернобыле, втором вблизи Комсомольска на Амуре.
18 января 1972 года было принято решение о создании системы раннего предупреждения, основанной на множестве небольших подсистем.
В систему должны были войти RO-5 (Мукачево), RO-30 (Печора), RO-7 ( Мингечевир ), RO-1 (Оленегорск), два узла и командный центр Дуги.
Строительство антенна Дуга
В марте 1972 года началось строительство узла № 1 вблизи Чернобыля. Секция передачи узла была построена около Чернигова в закрытом городе Любечи-1.
Советская воинская часть находилась там под номером 03354, а после обретения независимости – украинская часть A3330.
Приемник обслуживал блок 74939. Расстояние между двумя частями составляло около 60 км. Они были соединены кабельной линией.
Радар “Дуги” Чернобыля работал в диапазоне частот 5—28 МГц.
Аналогично на узле 2 в Комсомольске-на-Амуре. Передатчик находился рядом с деревней Лиан к северу от Комсомольска-на-Амуре и приемником в деревне Большая Картель.
Само строительство было проблемой. В Чернобыле-2 были построены две приемные антенны.
Большие (высокочастотные) с высотой 140 м и шириной 500 м и меньшие (низкочастотные) высотой 80 м и шириной 220 м.
В Любечи-1 были построены несколько меньшие передающие антенны, но также две.
Для строительства потребовалось тысячи тонн оцинкованной стали. Один элемент вибратора весил около тонны. Чтобы получить такое количество дефицитного сырья, было необходимо решение тогдашнего премьер-министра СССР Алексея Косыгина.
Помимо самого сырья, была также антикоррозийная защита, которая должна была производиться в Челябинске, но в конечном итоге решили, что производство должно быть организовано на месте.
Трансмиттеры были построены Днепровским машиностроительным заводом.
Приемный и вычислительный аппарат выполнялся экспериментальной установкой НИИ-37. Он был протестирован и настроен на экспериментальной станции Дуга-2 в Николаеве. В 1976 году узел №1 вошел в пробную стадию.
Сердце Дуги (Чернобыль-2)
Сердцем Дуги был суперкомпьютер K-340A, предназначенный для систем раннего предупреждения. Он был полностью построен на дискретных элементах и работал на 45-битах с 2,4 миллионами операций в секунду.
Арифметика этого суперкомпьютера была основана на остаточной системе. Прототип суперкомпьютера T-340A был построен между 1963-64 годами. После тестирования и уточнения была представлена серия K-340A.
Между 1966 и 1973 годами было изготовлено 50 комплектов, которые были установлены на всех советских радиолокационных станциях. Они все работают по сей день и на тех станциях, которые не закрыты.
Система радиочастот
Первые радиосигналы с Чернобыльского узла были поданы 4 июля 1976 года. Они были обнаружены другими разведывательными службами и связаны с СССР. Сигнал вещания нарушил широкий диапазон.
Благодаря своему характерному звучанию он был назван русским дятлом. Первоначально Чернобыльская дуга работала в частотном диапазоне 3,26-17,54 МГц.
Это столкнулось с воздушными и морскими группами, что вызвало многочисленные протесты других стран в нарушение международного радиовещания.
В ответ на протесты СССР направил исследовательское судно в Балтийское море для расследования влияния Дуги на морской радиоспектр.
В результате этих исследований на некоторых частотах были введены сокращения выбросов радиочастот, что отрицательно сказывается на точности системы. В случае второго узла подобных протестов не было.
В СССР не проводились испытания полного покрытия, поскольку система должна была работать до 10 000 км. Хотя были обнаружены ракетные пуски из мыса Канаверал, но не было уверенности в правильности показаний.
Несмотря на это было решено провести заключительный тест перед службой Дуги для обнаружения пусков межконтинентальных баллистических ракет.
Испытание антенны РЛС Дуга
Была проверена возможность обнаружения пуска отдельной баллистической ракеты и группы ракет. Тест прошел успешно. Проблемы начались на следующем этапе Чернобыльской установки.
Результаты испытаний не превзошли ожидания, и государственная комиссия не согласилась принять Дугу. Испытания закончились в 1978 году с отрицательным результатом.
В 1979 году было решено сделать что-то, чтобы проект Дуга мог быть завершен. Была возобновлена тестовая операция Чернобыльской установки с участием военных и строителей.
В то же время НИИДАР* работал над повышением мощности системы. В 1981 году Совет Министров СССР принял решение о модернизации станции Дуга.
Работы были расширены для изучения влияния полярной ионосферы радиолокационного горизонта и испытания новых технических решений и вычислительных алгоритмов.
Были предприняты шаги, чтобы завершить испытание состояния. Оно было проведено в 1981 году.
Комиссия сделала вывод, что узел Комсомольский работает гораздо лучше, чем Чернобыльская Дуга, но несмотря на это, она не соответствует условиям, и, таким образом, она не принимается на службы, и ее вернули на доработку.
Радиолокационная станция Дуга начала необходимую модернизацию системы. 30 июня 1982 была принята в испытание боевого дежурства.
Модернизация была завершена в 1983 г. Программа снова приступила к реализации системы с использованием экспериментального завода в Николаеве.
Закрытие ЗГРЛС Дуга (Чернобыль-2)
В 1986 году планировалось перезапустить Дугу-2 и проверить эффективность модернизации. К сожалению, 26 апреля 1986 произошел сбой в соседней атомной электростанции, которая навсегда разбила эти планы.
Станция была закрыта, и жители Чернобыля-2 были эвакуированы в то же время, как и жители Припяти.
В связи с закрытием узла №1 руководство Коммунистической партии Советского Союза планировало продолжить тестирование на узле № 2, подготовленного для узлового устройства-1. Стоимость операции оценивались в несколько миллионов рублей.
В конце концов, не было никакой дальнейшей работы и проект “РЛС Дуга” медленно умирал.
И в 1987 году Главнокомандующий Войсками ПВО СССР Иван Третьяк представил министру обороны информацию о выходе из службы узла в Комсомольске-на-Амуре.
Министр обороны принял решение о выводе из строя узла 14 ноября 1989 г. В начале 90-х годов радиовещательная станция в Комсомольске-на Амуре была демонтирована.
В конце 90-х передающие и приемные антенны были разобраны и проданы на металлолом в Китай. Антенны в Любеч-1 были разобраны только в 2005 году.
Антенна в Чернобыле обошлась в сумму около 600 миллионов рублей.
Итоги
Вокруг объекта-станции Чернобыль-2 накопилось много мифов и искажений. Комментировать бывший секретный объект ЗГРЛС Дуга (Чернобыль-2) и нелепости, которые имеют источники из видеоигр, нет желания, но я хотел бы рассеять недоразумения об именовании.
Часто можно найти мнение, что установка находится вблизи Чернобыльской Дуги-2, а в Комсомольске-на-Амуре находиься Дуга-3, или наоборот.
Это не верно. Дуги-3 не существовало, тогда как Дуга-1 и Дуга-2 были экспериментальными установками.
Боевые системы, расположенные вблизи Чернобыля и Комсомольска-на-Амуре были под кодовым названием “Дуга” без каких-либо дополнительных цифр.
* НИИДАР. – Научно-исследовательский институт дальней радиосвязи. К 1966 г. НИИ-37 и в 1975. НИРТИ (Научно-исследовательский радиотехнический институт)
Засекреченный объект — Чернобыль-2
Засекреченное место в Чернобыльской зоне — объект «Чернобыль-2». В 1970-х годах советскими учеными были разработаны уникальные радиолокационные системы, которые позволяли следить за пусками баллистических ракет с территории вероятного противника (подводных лодок и военных баз). Разработанный радар относился к загоризонтным радиолокационным станциям (ЗРГЛС).
Обладая огромными размерами принимающих антенн и мачт, ЗГРЛС требовала большого человеческого ресурса. На объекте несли боевое дежурство около 1000 военных. Для военных, а также членов их семей был построен целый небольшой городок, имеющий одну улицу, которая носила название Курчатова.
Главным объектом части была загоризонтная радиолокационная станция Дуга-1, известная также как объект «Чернобыль-2» или же просто Дуга. «Дуга» (5Н32) – советская ЗГРЛС, работающая в интересах системы раннего обнаружения запусков межконтинентальных баллистических ракет (МБР). Главной задачей данной станции было раннее обнаружение пусков МБР, причем не только на территории Европы, но и «за горизонтом» на территории США. В те годы ни одна из мировых станций не имели таких технологических возможностей.
Вход на этот объект довольно долго оставался закрытым, но в прошлом году его открыли для посещения туристам. На объекте есть следы того, что его готовили для сноса, но слава богу вовремя остановили. Один из проектов утилизации и переработки тысяч тон метала был очень простым — свалить нафиг эту конструкцию. Хорошо, что эти идиоты одумались — падение такой конструкции вызвало бы нехилое землетрясение, и саркофагу ЧАЭС досталось бы очень крепко…
После авария, которая произошла на ЧАЭС 26 апреля 1986 года, станция была снята с боевого дежурства, а ее оборудование подверглось консервации. Гражданское и военное население с объекта было в срочном порядке эвакуировано из зоны, которая подверглась радиационному заражению. Когда военные и руководство СССР смогли оценить все масштабы случившейся экологической катастрофы и тот факт, что объект «Чернобыль-2» больше не может быть запущен, было принято решение о вывозе ценных систем и оборудования в город Комсомольск-на-Амуре, произошло это в 1987 году.
По имеющейся информации, ЗГРЛС потребляла около 10 мегаватт. Очевидно, что строительство ЗГРЛС возле атомной электростанции объясняется большим энергопотреблением объекта. А по сети давно ходят слухи, что один из энергоблоков станции полностью питал только Дугу. Стоимость работ по строительству данного сверхмощного радара в разных источниках указывается различной, но при этом известно, что постройка «Дуги-1» обошлась СССР в 2 раза дороже, чем ввод в эксплуатацию 4-х энергоблоков ЧАЭС.

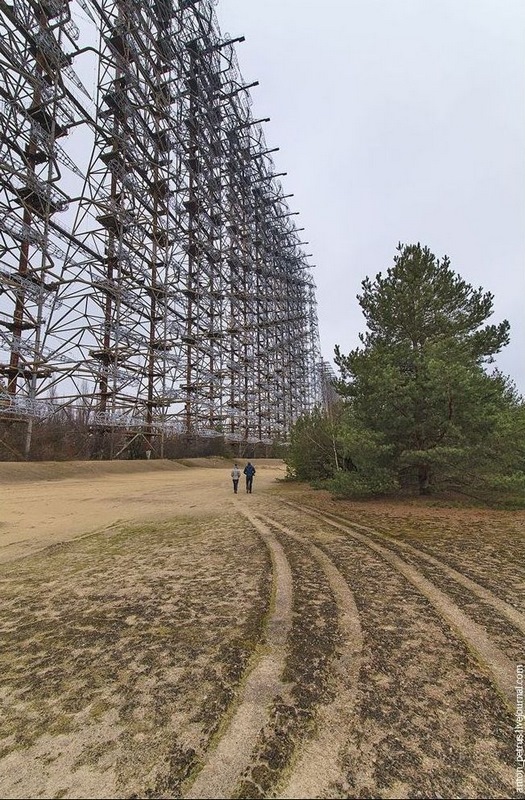

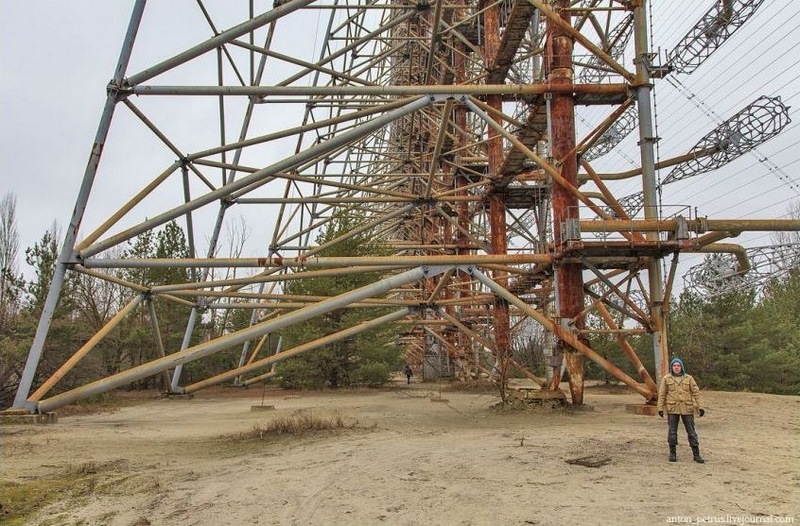

Оцените размеры опор ЗГРЛС. Это просто невероятная конструкция!По данным некоторых источников, стоимость капиталовложений составляла семь миллиардов советских рублей.

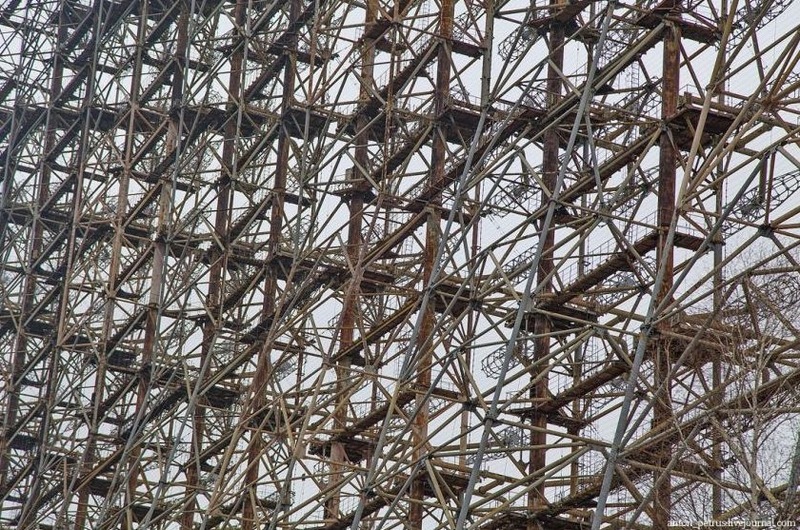

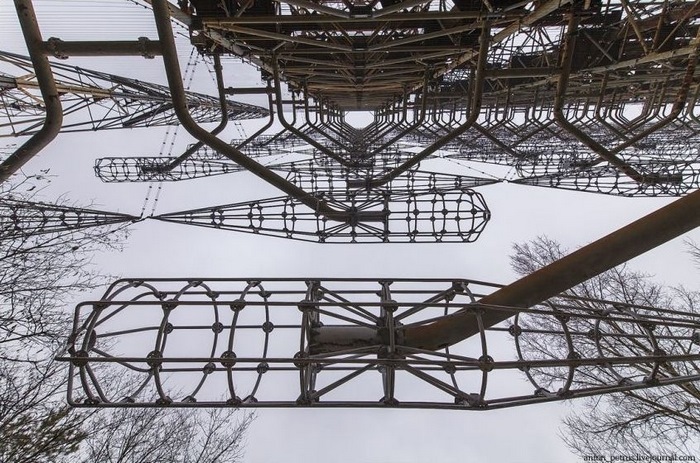

Эти ячейки называются вибраторы. со стороны вся стена с этими капсулами напомнила кусочек Матрицы с людьми-батарейками.

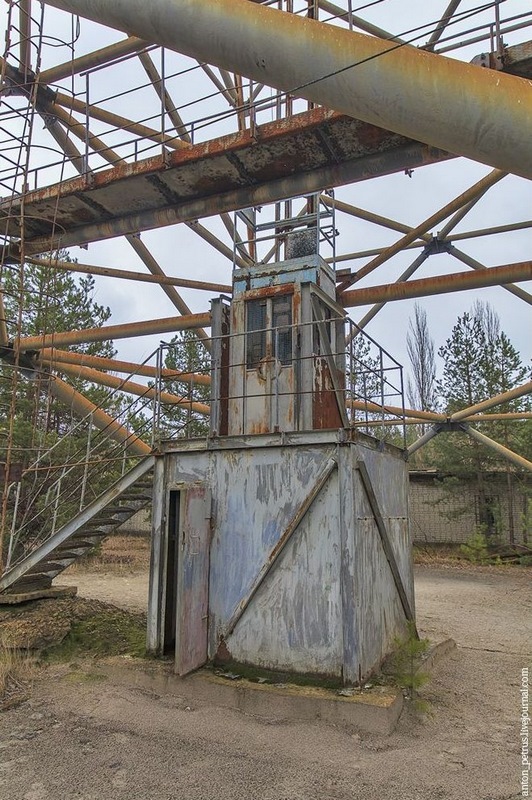

В случае чего на верх Дуги можно было подняться как лестницой так и лифтом.
Трудно говорить о точных геометрических размерах ЗГРЛС. Данные общедоступных источников противоречивы и, вероятно, неточны. Антенны построены по принципу фазированной антенной решетки. Поскольку одна антенна не могла перекрывать такую широкую полосу частот, весь диапазон разбит на два поддиапазона и антенных решеток поставлено тоже две:
Низкочастотная антенна: высота мачт от 135 до 150 метров, длина — от 300 до 500 метров. На картах Google длина составляет 460 метров.
Высокочастотная антенна: порядка 250 метров в длину и до 100 метров в высоту. На картах длина — 230 метров.
Для всех поклонников игровой вселенной «Сталкер» — это культовое место. По легенде игры и книг эта конструкция была «Выжигателем мозгов» — огромной зомбоантеной. Среди людей ходили слухи, что станция — это военный психотронный излучатель. Эти слухи были опровергнуты после рассекречивания ЗГРЛС. собственно они и легли в основу легенды игры.
Несмотря на то, что «Чернобыль-2» был сверхсекретным объектом, в Европе достаточно быстро разобрались в причинах помех, прозвали советскую станцию «русским дятлом» за характерные звуки в эфире и предъявили претензии советскому правительству. СССР получил ряд официальных заявлений от западных государств, в которых отмечалось, что созданные в Советском Союзе системы в значительной мере влияют на безопасность морского судоходства и авиации. В ответ на это СССР пошел на уступки со своей стороны и прекратил применять рабочие частоты. Одновременно с этим конструкторам была поставлена задача, им предписывалось устранить выявленные недостатки радарной станции. Конструкторы совместно с учеными смогли решить поставленную задачу, и после выполнения модернизации ЗГРЛС в 1985 году начала проходить процедуру государственной приемки, которая была прервана аварией на Чернобыльской АЭС.
Дуга-2
Дуга-2: первая станция РЛС Дуги в Чернобыле-2.
В 1966 году после окончания эксперимента с радиолокационной станцией Дуга-1 была запущена экспериментальная радарная установка под кодом Дуга-2 (код 5N77).
Передатчик находился в селе Луч, а приемники в селе Калиновка (Калинівка).
7 ноября 1971 года была запущена «Дуга-2». Приемная антенна была высотой 135 м и шириной 300 м.
Она состояла из 30 грузовых мачт, каждая из которых имела 11 диполей (около 15 м), две дополнительные мачты и на краю антенный отражатель.
Передающая антенна в деревне Луч была немного меньше. Его высота составляет 85 м, а ширина – 210 м.
Она состояла из 13 мачт, каждая из которых имеет 8 вибраторов и две мачты.
Дуга в Чернобыле, что это?
Целью установки Дуга-2 было разработать технологию, позволяющую обнаруживать запуски баллистических ракет большой дальности.
Проект “Дуга” имеет дальность 10 000 км. Расстояние от мыса Канаверал до Дуги в Чернобыле около 9000 км.
Возможности установки позволили бы наблюдать за территорией Байконура на расстоянии около 2400 км.
Это позволило провести эксперименты на собственных ракетах, чье начало и положение было хорошо известно.
Увидеть как выглядит дуга в Чернобыле можно на фото:
Возможности, которые давал проект Дуга, на тот момент были просто уникальными.
Инновационные методики, новейшие технические разработки, позволили ученым инженерам шагнуть за горизонт.
Все, что было связано с этим проектом, было данными особой секретности, и такой статус сохранялся до середины восьмидесятых годов.
В виду секретности объекта, точные технические данные отсутствуют, однако можно считать, что диапазон частот радара составлял 5-28МГц.
Более подробная информация о технических характеристиках объекта находится в интернет ресурсе Википедия по запросу Припять Дуга.
Дуга в Чернобыле это не первый технический проект. Впервые подобная техническая разработка была установлена в Комсомольске-на-Амуре.
Поэтому дуга в Чернобыле получила кодировку «2».
Город Чернобыль 2
Система радара была установлена в районе города Чернобыль, в ее не посредственной близости была сформирована военная часть.
Кроме самих военнослужащих, на территории военного гарнизона находились их семьи. Место расположения гарнизона получило название «Чернобыль 2».
Город «Чернобыль 2» являлся таким же засекреченным объектом, как и сам радар.
До момента аварии на Чернобыльской АЭС ни кто и не подозревал о существовании данного объекта.
Можно отметить, что город «Чернобыль 2» являлся не большим городком, всего в одну улицу.
Улица носила название Курчатова. Ни карта местности, ни местные жители не могли дать какой-либо дополнительной информации о жителях городка и его цели существования.
Конечно, под волной международного соперничества, городу приписали функцию шпионажа.
Истинные цели военного гарнизона засекречены до сих пор.

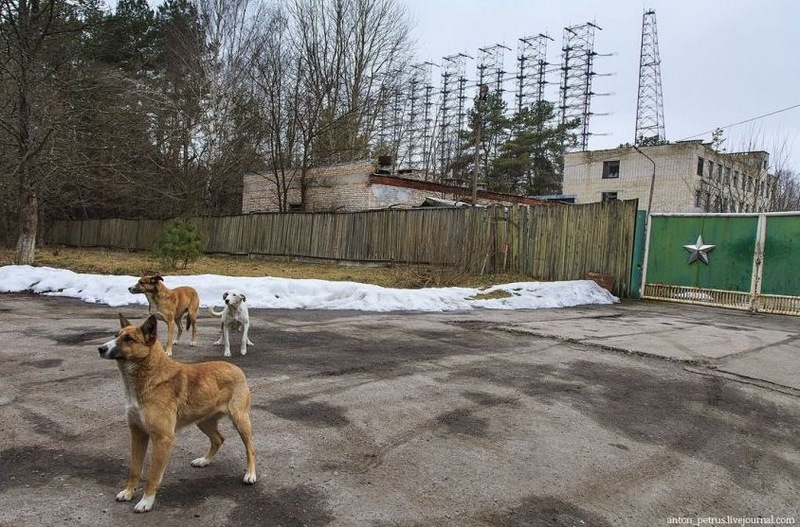

Фото Чернобыль 2:
В процессе функционирования радара были выявлены некоторые недостатки системы.
Радар не мог улавливать единичные направления баллистических ракет, так же малые группы ракетных комплексов.
Что касается радио частот, которые использовал военный гарнизон, то в первое время они совпадали с рабочими частотами приграничных стран.
Правительство стран выступило с нотой протеста в адрес СССР и используемые частоты были изменены.
Изменение частот позволило сделать действия радара еще более секретными.
Чернобыль 2 на карте:
После аварии в 1986 году на Чернобыльской АЭС весь гарнизон был эвакуирован, так же как и жители города Припять.
Спустя год руководство страны приняло решение завершении проекта, все оставшиеся после эвакуации материалы были вывезены в г.Комсомольск.
Но это данные со стороны правительства СССР. Что же касается правительства Украины, по их сведениям радар «Дуга-2» продолжал работу до 1995 года.
ЗГРЛС Дуга Чернобыль 2 на карте:
По официальным данным в 1995 году в уже независимой Украине «Дуга-2» завершила свою работу.
Решение о ее ликвидации было принято в 1998 году, а через год начались работы по сносу.
26 мая 2001 года были уничтожены последние приемные антенны в Калиновке.
«Похороны» Дуги-2 были удостоены прощальной вечеринкой для работников учреждения и их семей, как видно из видео ниже.
К остаткам Дуги в деревне Луч примыкает объект 810, который иногда ошибочно отождествляется с Дугой, особенно с двумя характерными мачтами.
