Струбцина. Виды струбцин их назначение, характеристики и особенности
Струбцина имеет разные виды отличаются они между собой по своему назначению, конструкции, материалу, размерам и т.др., все подробности о каждом виде смотрите здесь.
Во время работы с заготовками и деталями из различных материалов, их приходится придерживать одной рукой в определенном положении.
При этом большинство строительных инструментов требуют, чтобы обе руки были свободны.
Как зажим, подойдут простейшие тиски, однако, их конструктивные особенности не всегда позволяют зафиксировать деталь в удобном положении.
Кроме того, используя тиски, мастер привязан к месту, на котором они смонтированы.
В этом случае незаменимым инструментом будут специальные зажимные приспособления – струбцины.
Они позволяют и освободить обе руки, и фиксировать обрабатываемые детали в любом удобном положении.
Простейший зажим представляет собой рамку, на которой закреплен зажимной механизм.
Такая конструкция позволяет использовать этот инструмент в любых ситуациях и сварщиками, и столярами.
Вместе с простейшим вариантом, который можно изготовить самостоятельно, распространение получили и более технологичные виды струбцин, каждый из которых “заточен” под определенную работу.
Устройство и принцип действия
Классическая струбцина имеет те же функции, что и тиски, а ее конструкция очень напоминает механизм крепления советской мясорубки к столу.
В качестве материала при изготовлении этого инструмента используется металл, дерево, прочный пластик.

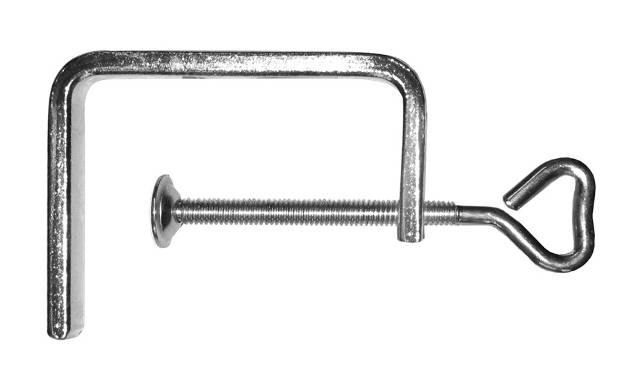

Обыкновенный ручной зажим представляет собой изогнутую буквой “П” монолитную раму, к которой с одной стороны прикреплены подвижные зажимные элементы.
Как правило, это длинный винт, оборудованный с одной стороны рукоятью для удобства поворота вокруг оси, а с другой стороны имеющий плоский широкий пятак.
За счет поворота винта этот пятак создает давление на противоположный конец рамы.
Если между пятаком и рамой поместить два, скажем, деревянных бруска, а затем затянуть винт, они надежно зафиксируются между собой.
В зависимости от конструкции, прижимные вспомогательные инструменты можно разделить на:
Корпусные струбцины
Зажимное усилие может быть использовано для фиксации обрабатываемых деталей на косых и параллельных плоскостях.
За счет того, что прижим осуществляется элементами корпуса, инструмент получил свое название.
Представляет собой два металлических прямоугольных бруса, соединенных между собой с одной стороны прочной планкой. Один из них неподвижно прикреплен к планке, а второй снабжен дотягивающим винтом и может свободно перемещаться.
Противоположная часть брусков – прижимные губы.
Для зажима деталей, необходимо свести между собой металлические бруски до упора в заготовку, а затем затянуть винт (снабжен удобной ручкой).
Этот вариант инструмента наиболее распространен.
Струбцина винтовая
Это популярный вспомогательный инструмент.
Может быть выполнен в нескольких вариантах, но основное зажимное усилие обеспечивает винт с ручкой и пятаком.
Может быть выполнена в виде корпусного зажима, где прижимной винт проходит насквозь бруска, а пятак является губой.
Другой вариант – корпус в форме буквы “G” или “П”, сквозь одну из “ножек” которой пропущен зажимной винт с пятаком.
Широко распространены кованые винтовые струбцины, изготовленные из инструментальной стали.
Металл, после ковки и закалки, обладает высокой прочность, следствием чего является надежность инструмента.
Магнитная струбцина
Наиболее востребована сварщиками, так как служит для предварительной фиксации между собой двух металлических заготовок (трубки, профильные уголки и т.д.).
Грани струбцины имеют магнитные вставки, которые и отвечают за фиксацию металлических элементов между собой под углом.
Струбцина с трещоткой
Внешне очень похожа на обыкновенную бельевую прищепку, но большего размера.
Зажимается усилием руки, а установленный храповый механизм блокирует разжимание губок.
Для ослабления зажима служит специальный рычажок-собачка (кнопка).
Струбцина триггерная
Еще называют быстрозажимной.
Имеет F-образную конструкцию.
Одна губка неподвижно закреплена на металлической планке.
Вторая имеет рукоять, похожую на пистолетную, с рычажком, напоминающим оружейный спусковой крючок, и специальным флажком – замком.
Если флажок стоит в положении “разблокировано”, подвижная губка легко перемещается вдоль планки свободным ходом.
В положении “заблокировано” прижим осуществляется нажатиями на рычажок.
При этом движение губки в противоположную сторону блокируется тем самым замочным механизмом.
Проще говоря, система напоминает пистолеты для герметиков.
Гидравлическая струбцина
G-образный корпус, как в случае с винтовым инструментом, однако, вместо винта используется некое подобие домкрата, на штоке которого установлен пятак.
Вакуумные струбцины
На раме параллельно друг другу установлены вакуумные присоски со встроенными ручными насосами.
Используются для позиционирования в одной плоскости двух плоских деталей, например, листов МДФ, металла.
Виды струбцин
Различные виды зажимов и их конструкционные особенности позволяют эффективно использовать их для фиксации широкого спектра материалов конкретных форм и размеров под определенными углами.
Некоторые вспомогательные инструменты больше подойдут для упрощения сварочных работ, другие актуальны в столярном деле, третьи просто созданы для склеивания материалов плоской формы встык.
Среди всех видов вспомогательного инструмента особое место занимает так называемая закрывающая струбцина.
Это даже не инструмент, а полноценный монтажный элемент.
Основное назначение – крепление монтажного профиля к двутавровым балкам без необходимости сверлить отверстия.

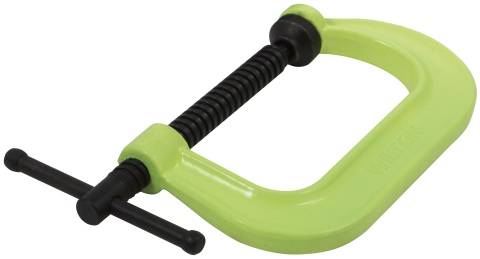

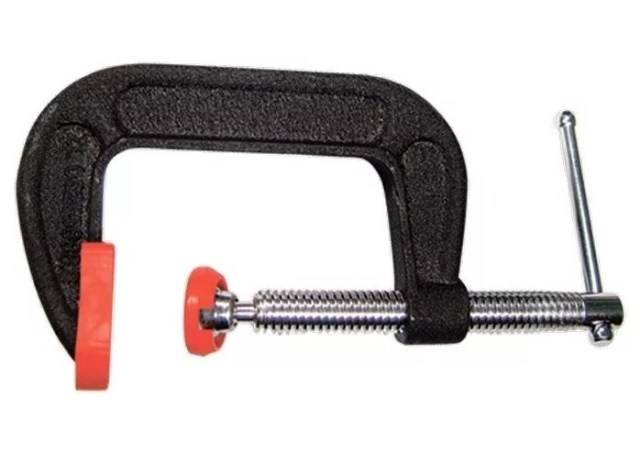

G-образные
Хорошая струбцина для работы с металлом – кованая G-образная, изготовленная из инструментальной стали.
Обладает высокими прочностными показателями, что позволяет ее использовать для временного скрепления нескольких металлических деталей между собой.
Мелкий шаг резьбы практически гарантирует хороший прижим.
Полезная функция при сварке.
При этом, нет необходимости прилагать серьезные усилия, чтобы хорошо зафиксировать заготовки.
Из-за своей хрупкости инструмент редко используются для скрепления металлических конструкций, больше рассчитан на работу с деревом.
Так как прижимное усилие высоко, чтобы структура дерева не была нарушена, необходимо под губу и пятак подкладываться деревянные прокладки.
Более продвинутый вариант – струбцина литая С-образная, которую иначе называют торцевым зажимом.
Торцевые
Торцевая струбцина (торцевой зажим) конструкцией напоминает G-образные модели.
Литой или кованный корпус, напоминающий формой букву “С”, имеет три винтовых зажима (под прямым углом относительно друг друга) с пятками.
Эта струбцина хорошо подходит для дерева, обеспечивая хорошее сцепление поверхностей и их взаимную фиксацию, потому востребованы столярами.
Как правило, инструмент применяется для приклеивания на торцы мебели накладок.
Среди минусов отмечается некоторое неудобство использования, так как одновременно приходится и придерживать наладку, и затягивать все винты, и держать саму струбцину.
T-образные
Особенностью Т-образного зажима является направляющий профиль в форме буквы «Т», длинна которого может превышать 1 м.
На нем закреплены подвижные губки.
Прижим обеспечивается винтом с ручкой, соединенным со второй губкой.
Используется для фиксации секционных заготовок.
Незаменима при монтаже оконных переплетов и в производстве мебели.

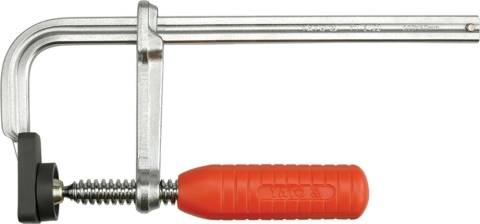

F-образные
Конструкция f-образной струбцины обладает меньшей надежностью, чем G-образного варианта.
Тем не менее, причина, по которой этот инструмент получил распространение — широкий диапазон регулировок.
На металлической рейке с одной стороны закреплена неподвижная губа, а с другой стороны губа со свободным ходом, на которой установлен поджимной винт с шайбой – пятаком.
Длинна рейки, в зависимости от модели, может быть несколько десятков сантиметров, что позволяет фиксировать между собой несколько деталей, общая ширина которых не превышает длину этой металлической планки.
Угловые
Особая конструкция зажимов этого типа позволяет легко узнать их. Они могут быть как магнитными, так и винтовыми.
Последний вариант используется исключительно при соединении досок или деревянных брусков под прямым углом.
Соблюдение угла 90 градусов обеспечивается мощным литым корпусом, имеющим две выступающие пятки.
Прижим осуществляется, как правило, одним винтом.
Такая конструкция обеспечивает соблюдение правильного угла, а сквозные отверстия на основной части позволяют крепить этот вспомогательный инструмент к рабочему столу или верстаку.
Для скрепления металлических труб, уголков или профилей под прямым углом используется угловая магнитная струбцина для сварочных работ.
Выглядит она, как равнобедренный прямоугольный треугольник, стороны которого оснащены магнитами.
Такой инструмент подходит для предварительной фиксации металлических заготовок, что позволяет добиться их точного позиционирования.
Ленточные
Такой вид вспомогательного инструмента используется столярами и бондарями.
Узкая специализация ленточного зажима обусловлена его особой конструкцией: механизм натяжения и жесткая лента или ремень.
Обеспечивает равномерную нагрузку по всей поверхности притягиваемых элементов.
Струбцина ременная используется зачастую для изготовления деревянных бочек (при фиксации клепок), сборки круглых стульев и рамок.
Трубные
В основе такой струбцины лежит трубка с неподвижной губой.
Вторая губа свободно перемещается вдоль трубки, фиксируется специальным стопором, а поджим заготовок осуществляется специальным винтом с ручкой.
Используется при склеивании щитов большой площади при изготовлении столешниц, дверей.
В работе используются минимум два трубных зажима, установленных на противоположных сторонах щитов.
Они позволяют выровнять между собой заготовки и надежно их зафиксировать.
Пружинные
Основным преимуществом пружинной струбцины является возможность ее использования одной рукой.
Конструкция напоминает большую прищепку для развешивания белья.
Наименее надежный вариант, так как прижим заготовок осуществляется обыкновенной пружиной, которая не позволяет регулировать прижимное усилие.
Со временем пружина теряет свои характеристики упругости, за счет чего постепенно снижается оказываемое на заготовки давление.
Еще один недостаток – небольшой захват.
Используется, как правило, при работе, не требующей серьезного прижимного усилия.

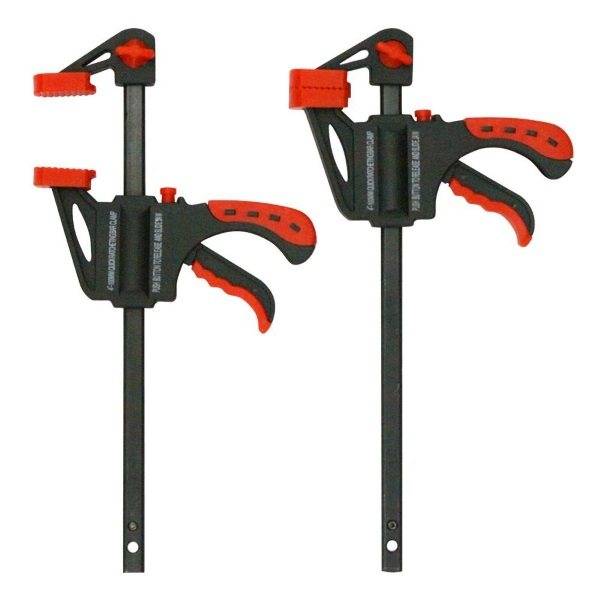

Быстрозажимные автоматические струбцины
Автоматические струбцины используются зачастую профессионалами за счет простоты использования.
Конструкция представляет собой металлическую планку, на которой с одной стороны установлена съемная неподвижная губка.
С противоположной стороны находится подвижная губа со специальным механизмом с двумя ручками — триггером.
Затягивается струбцина триггерная посредством сжимания этих ручек.
За счет такой конструкции, инструмент получил еще одно название – струбцина пистолетная.
Она позволяет фиксировать заготовки одной рукой, создавая при этом достаточно высокое прижимное усилие.
Если развернуть губки в противоположные стороны, мастер получит распорную струбцину.
Этот инструмент востребован не только за счет удобства использования, но и универсальности.
Тем не менее, со временем механизм изнашивается, а показатель максимального усилия струбцины на сжатие и на разжим снижается.
Чтобы не тратить денег, струбцины можно сделать своими руками.
Информацию о самодельных струбцинах смотрите здесь
Что такое струбцины и как их выбрать?
Технология изготовления
Струбцина, сделанная своими руками из металла, значительно надежней и практичней деревянной конструкции. Для изготовления самодельных агрегатов потребуется сварочное оборудование и слесарные агрегаты.
Инструменты для изготовления струбцины любого типа
1 вариант

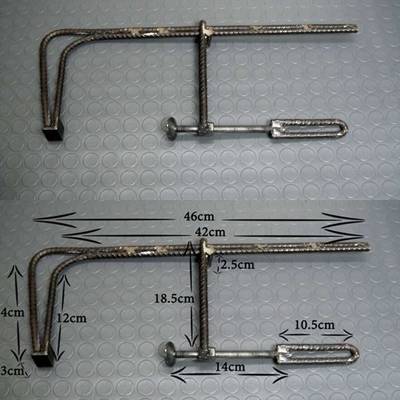

Следуя инструкции, можно сделать самодельную струбцину из металлической арматуры.
Разрезаем арматуру на отдельные элементы, чтобы приступить к изготовлению челюсти для фиксации, как показано на фото с инструкцией.
Сначала делаем скользящую часть и добавляем гайку к подвижному рычагу.
Затем начинаем изготавливать винт и крутящуюся подставку для поворотов.
Нарезаем резьбу в стержне, затем конструируем плечо.
Финишным этапом будет изготовление ручек и панелей на челюсти.
2 вариант
Чтобы сделать своими руками угловой инструмент для зажима, нам понадобятся следующие материалы: стальные обрезки от уголка 40*40, 50*50 и 30*50 по 200 мм, 2 F-образные струбцины и полоса 10*50 до 250 мм длиной.
Приобретать струбцины в строительных магазинах достаточно накладно. Всем хочется избавить себя от лишних затрат, если есть альтернативные варианты. Таких инструментов может понадобиться сразу несколько, особенно это актуально при сборке, изготовлении или ремонте предметов мебели. Самодельные струбцины заменят вам ручные тиски, так как есть возможность выбрать модель, тип и размер инструмента. Следуя инструкциям на фото и видео, можно быстро разобраться с механизмом изготовления и быстро сделать ручной зажим из подручных материалов.
F-образные струбцины
Если G-образные струбцины имеют всего одну регулировку (высоты прижима), то в F-образных струбцинах предусмотрено несколько регулировок. Это непосредственно сама высота прижима и так называемый «дожим», дающий гарантию максимально надежной фиксации. Пример F-образной струбцины на фото ниже.
F-образные струбцины регулируют высоту прижима посредством направляющей планки, по которой ходит нижняя прижимная губка. Принцип фиксации в таких струбцинах прост. Упираясь в заготовку нижняя губка клинит на направляющей планке. Для усиления клина нужно просто закрутить вспомогательный винтовой прижим.
F-образные струбцины для сварки и столярных операций обычно отличаются направляющей планкой. В сварочных струбцинах планка обычно ровная, а в столярных приспособлениях направляющая планка чаще всего использует ребристую поверхность.
В отличии от G-приспособлений струбцины с F-образным профилем позволяют крепить достаточно высокие заготовки. Разумеется, есть и совсем небольшие F-прижимы. Высота разведения губок в F-струбцинах может составлять от 100 до 300-500 (мм). Конкретная высота прижима будет зависеть от модели струбцины. Из выложенного ниже видеоролика можно узнать, как выбрать струбцину для сварки.
Особенности конструкции
Струбцина может быстро выйти из строя, поэтому так важно знать, как смастерить самодельный инструмент. Составными частями данной металлической конструкции являются рычажная часть, рама, губы зажима и подвижная деталь
В чем преимущества зажимных инструментов:
Легкий вес. Данный агрегат в отличие от обыкновенных тисков мобилен и транспортабелен. Конструкцию можно сделать при желании и стационарной.
Семантическое изображение зажима
Многофункциональность. Современные металлические струбцины универсальны, их используют для работы с различными материалами: детали из металла, древесины или пластика. Кроме того, формы предметов могут быть объемными, гладкими и даже трубчатыми, а размеры могут варьироваться от нескольких сантиметров до десятков сантиметров.
Применение самодельной стальной струбцины
Модели зажимных инструментов делятся на следующие классы по работе механизмов и структурным особенностям:
Это интересно: Подъемник для гипсокартона своими руками — чертежи и схемы
Рукоятка, винт и основная сборка
Изготавливают квадратные заготовки по 25 мм и отрезают для каждой ручки по 100 мм. Обозначают центральную часть и высверливают с помощью сверла фрагмент 10,5 мм 60 мм. В качестве аналога можно высверливать довольно широкое отверстие, после чего покрывать эпоксидной смолой. Но такой способ считается недостаточно надежным.
Шлифуют заготовку, чтобы сделать более удобную ручку и приклеивают к данному зажимному винту. Приступают к основной сборке. Это простая задача, позволяющая наклеить плёнку к неподвижной головке. Укрепляют стопорную гайку и делают торцевые колпачки. Они должны не допускать соскальзывания головки со штанги. Потому желательно прикрутить небольшую пластинку на пятку. Благодаря этому выскальзывание гайки с места исключается. Это действует, как крюк.
Он зацепляется за гайку. Работу можно считать оконченной. Стальные струбцины получаются несколько тяжелее, но при этом они ещё и надежные. Зажимы используют один и тот же стержень. Они являются довольно прочными и служат долго.
Как пользоваться?
Применение струбцин не вызывает особенных вопросов. Вне зависимости от типа конструкции они используются для зажимания деталей или предметов, материалов в заданном положении. Достаточно поместить объект между губками, а затем зафиксировать его.
Торцевые струбцины отличаются тем, что распорка у них не только по бокам, но и по центру, прижимное усилие создается в 3 точках. Сначала нужно зажать сам материал между губками, а затем уже задействовать третью площадку. В основном этот инструмент задействован в приклеивании декоративных торцевых кромок.
В следующем видео вы узнаете правила выбора и применения струбцин.
Лучшие угловые струбцины
Такие аппараты нужны для выведения углов на изделиях. Конструкция оснащена 2-мя прижимными элементами, каждый из которых давит на разные плоскости
При выборе инструмента важно оценить высоту борта, а также ширину захвата. Команда ВыборЭксперта рассмотрела более десятка предложений в этом сегменте и выбрала 2 лучших варианта
Fit 59275
Хорошая недорогая угловая струбцина для сварки или изготовления любых конструкций. С ней комфортно работать с большинством материалов, включая металл, дерево, стекло. Модель сделана полностью из металла. Пластиковых вставок нет. Это делает приспособление от Fit универсальным надежным инструментом. Порошковая окраска защищает конструкцию от коррозии, продлевает срок службы. Широкий зажим позволяет работать с толстыми бревнами или массивными металлическими конструкциями.
При необходимости аппарат можно надежно закрепить на плоскости. Для этого в конструкции продуманы специальные отверстия. Так исключается риск падения инструмента на пол вместе с крупным зажатым предметом.
Stanley Bailey 0-83-122
Лучшая угловая струбцина для мебели по мнению ВыборЭксперта. Рукоятка из двух материалов отлично ложится в руку, не скользит, дает возможность приложения максимального крутящего момента. Верхнюю губку можно перевернуть, что позволяет использовать модель в качестве параллельной струбцины. Также конструкцию можно сделать настольной, прикрепив ее к верстаку для большей устойчивости. Для этого в аппарате есть монтажные отверстия.
Инструмент от Stanley особенно хорош для сборки мебели. Он стягивает под прямым углом детали одинаковой или разной толщины, надежно их фиксирует. Конструкция из литого алюминия прочна, обеспечивает продолжительный срок службы даже при сильных нагрузках. Купить угловую струбцину от Stanley можно практически в каждом строительном или крепежном магазине.
Как сделать своими руками?
Тиски считаются незаменимым столярным инструментом. Так как покупка новой струбцины обходится недешево, можно попробовать изготовить приспособление своими руками. Самодельные инструменты из трубы или металла стоит делать, используя чертежи.
Чтобы сделать струбцину в домашних условиях, потребуется приготовить болгарку, сварку и дрель. Помимо этого, мастеру будут нужны такие материалы:
Для начала потребуется отрезать метр трубы и приварить к ее окончанию гайку м16. При этом мастеру стоит подложить под трубку 10-миллиметровую полосу. После этого нужно закрутить болт и набить подшипник. К нижней части изделия приваривается уголок.
Следующим шагом будет изготовление упорной площади, которая должна свободно перемещаться по трубке. В последней стоит просверлить отверстие для монтажа болта м8. Через 5 сантиметров просверливают регулировочное отверстие. В брусе же нужно сделать отверстие для подшипника.
