Технология ремонта двигателей. Уплотнения. Часть 6. Резиновые кольцевые.
Напоминаю, цикл публикаций не представляет собой часть какого-либо фундаментального учебника.
А только лишь «путевые» заметки известного дизелиста как стимул для дискуссии.
В конце статьи — список следующих тем.
По мотивам публикаций Мезерницкого Александра Юрьевича (aka Alex Diesel)
РЕЗИНОВЫЕ КОЛЬЦЕВЫЕ УПЛОТНЕНИЯ предназначены для уплотнения неподвижных соединений, в тех случаях, когда требуется обеспечить герметичность одновременно с точным и мощным креплением сопрягаемых деталей. К величайшему сожалению, принцип работы и назначение этого вида уплотнений практически неизвестен ремонтникам. Иначе как объяснить поголовные попытки обеспечить герметичность стыков подмазыванием герметика под резиновые кольца?
Итак, каким образом работает резиновое уплотнительное кольцо? Резиновыми кольцами круглого сечения уплотняют всевозможные соединения типа трубопроводов и плоские стыки. Принцип работы кольца всюду одинаков, поэтому для краткости рассмотрим уплотнение плоского стыка. Таких узлов в моторах множество: водяная помпа на 5- и 6-цилиндровых VW, соединение вакуумного насоса с генератором, крышка топливного насоса высокого давления и множество других узлов. Резиновое кольцо размещается в канавку, проточенную или профрезерованную в корпусе (рис. 11а). При этом обязательно должно соблюдаться два условия:

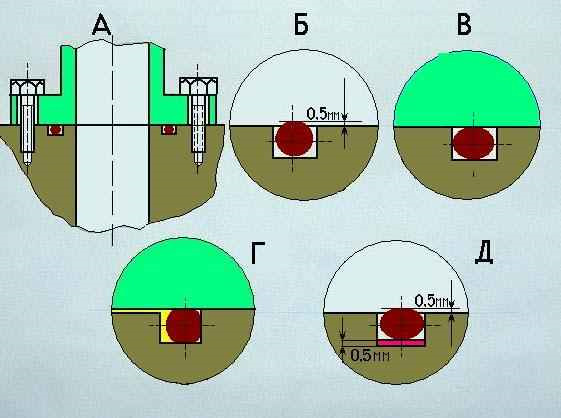

резиновое кольцо обязательно должно выступать над плоскостью корпуса примерно на 0,5 мм (рис. 11б);
канавка должна быть такой ширины, чтобы после обжатия кольцо могло раздаться в пределах канавки; иначе уплотнение работать не будет (рис. 11в).
При возникновении в полости корпуса избыточного давления, среда (топливо, масло, газ) по шероховатостям поверхностей проникает в канавку и деформирует кольцо (рис. 11г), что способствует улучшению уплотнения. И чем давление выше, тем качественнее уплотнение. Если же кольцо от старости потеряло эластичность и деформировалось, попытки устранить протечку с помощью герметика только усугубляют ситуацию.
Слой герметика выдавится даже самым малым давлением, а кольцо, и без того просевшее, получит еще меньший обжим. Ассортимент выпускаемых отечественной промышленностью колец круглого сечения очень широк, а зарубежной — вообще необозрим, так что проблема отсутствия деталей на сегодняшний день не очень актуальна. Кроме того, довольно просто изготовить резиновые кольца, для работы в статических условиях, склеив их из резинового шнура (фирма LOCTITE выпускает даже специальный набор для склеивания любых колец). Ну и уж если ситуация напряженная, и покупка колец невозможна, существует еще два способа решения проблемы. Первый — изготовить подкладку под резиновое кольцо, чтобы увеличить его выступание над корпусом (рис. 11д).

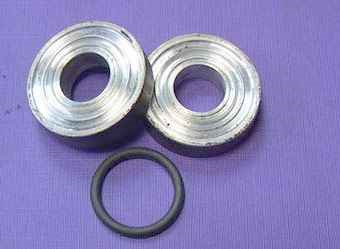

Второй — изготовить необходимое кольцо. Все что для этого надо: сырая масло-бензостойкая резина, токарный станок и сушильный шкаф или на худой конец бытовая духовка. Прессформа и готовые кольца показаны на рис. 12. Прессформу по вашим эскизам изготовит любой токарь. Важно только, чтобы ее внутренняя поверхность была хорошо отполирована. Закладывать нужное количество сырой резины вы научитесь с 2-3 попыток. Ну а завулканизировать изделие при температуре 140 градусов в течение 20 мин уж и совсем не фокус.
Следующие темы:
Уплотнительные шайбы
Шланги
Герметики
Перечень всех статей здесь
и отдельно пару слов о манерах и технике общения
Подписывайтесь, чтобы не пропустить
Для чего кольцо на тюбике с силиконом
Санитарный силиконовый герметик широко применяется для заполнения стыков вокруг раковин, ванн, моек, для герметизации трещин и щелей, а также во многих других случаях. Средство универсальное и очень эффективное. Но многие сталкиваются с проблемой высыхания силикона при хранении. Мы расскажем, как это предотвратить.
© Depositphotos
Санитарный силиконовый герметик
Есть несколько эффективных способов сохранения герметика от высыхания. Для первого способа нам понадобится всего лишь одна резиновая перчатка. Всё предельно просто: берем наш тюбик и засовываем носик герметика в один из пальцев перчатки. Затем выдавливаем немного силикона в палец и хорошенько сжимаем, чтобы получилась «шишечка». Вот и всё! В таком виде герметик может храниться очень долго.
Также можно не выдавливать герметик в перчатку, а просто создать колпак над носиком и плотно перевязать канцелярской резинкой. При следующем использовании герметика палец перчатки можно просто отрезать — силикон будет как новенький.
© Depositphotos
Для последнего способа нам понадобится использованная батарейка. Чтобы силикон не засыхал, мы просто берем и вставляем ее в отверстие тюбика. Плотно, чтобы воздух не попадал. Этот способ позволяет хранить герметик хоть целую вечность. Проблем с высыханием больше не будет!
Кстати, многие задаются вопросом: «А для чего предназначено кольцо на тюбике герметика?». Версий существует много, но в действительности всё предельно просто. Это кольцо применяется для крепления носика на тюбике, пока он новый. Во время работы это кольцо может служить держателем колпачка, чтобы он не терялся.
Теперь ты знаешь, как защитить санитарный силиконовый герметик от высыхания. Надеемся, что предоставленная информации пригодится тебе в будущем. Кстати, если собираешься самостоятельно делать ремонт в ванной, рекомендуем к ознакомлению статью о том, как сделать правильные швы с помощью силиконового герметика. В ней ты найдешь много полезной информации и сможешь добиться качественного результата.
© Depositphotos
Если у тебя есть свои лайфхаки, которые помогают предотвратить высыхание силикона, обязательно поделись в комментариях!
Герметизация резьбовых соединений в сантехнике и системах отопления
Надежная герметизация резьбовых соединений в сантехнике и системах отопления является вынужденной необходимостью. Её отсутствие гарантировано приведет к возникновению течи различного масштаба, которая доставит немало неприятностей, и сделает эксплуатацию неэффективной.
Вода, находящаяся под давлением в несколько атмосфер протечет даже сквозь минимальный зазор и доставит такие проблемы, как:
Уплотнен и отдельно проверен должен быть каждый из имеющихся трубных стыков. Несмотря на все достижения науки, их так и не научились делать герметичными изначально.
При отсутствии опыта имеет смысл прибегнуть к помощи квалифицированного сантехника. Данная работа требует времени, но при грамотном исполнении о проблемах можно будет забыть на долгие годы.
Факторы влияющие на способ герметизации резьбовых соединений
На практике для герметизации резьбовых соединений применяется немало способов, которые хорошо себя зарекомендовали. Современные уплотнительные материалы для систем отопления и сантехники имеют немало достоинств.
Во-первых, они технологичны и удобны в использовании. Во-вторых, их можно применять сразу же, без предварительной подготовки. В-третьих, при хороших результатах, они не соединяют трубы намертво, как было раньше в случае с масляной краской. В-четвертых, не портится внешний вид трубопровода – все остается внутри. В-пятых, нет существенных ограничений по применению, что важно, принимая во внимание то, что трубная часть, как и фитинги могут быть из разных материалов. В-пятых, все они стоят недорого и их можно применять даже в быту, не задумываясь о расходе.
При выборе конкретной технологии герметизации важно учитывать следующие факторы:
Если есть возможность, то герметизация резьбовых соединений должна быть, как и монтаж, доверена мастеру своего дела. Это позволит не переживать за работоспособность системы и долгий срок её службы. В данном случае эффективность заметна сразу и она однозначно понятна. Прочная стыковка труб не предполагает никакого протекания воды.
Используем герметик для резьбовых соединений
Самым простым способом является использование герметика для резьбовых соединений, который продается в тюбиках различной ёмкости и не требует дополнительной подготовки к применению. Это вещество, которое наносится непосредственно на трубную резьбу или на подмотку (дополнительный волокнистый материал, например, лён).
Он хорошо заполняет все образовавшиеся внутренние полости и после высыхания образовывает барьер для протечек. Основной недостаток – не предполагается последующий разбор. Если все-таки стык необходимо разобрать, то при повтором соединении требуется его зачистка и повторная герметизация. Технически осуществить это несложно, но требуется время и наличия под рукой соответствующих компонентов.
Герметики, которые наносятся прямо на поверхность, так же называются сантехническим клеем, при том, что именно клеящие свойства у него выражены не слишком сильно. Исполнение с подмоткой считается более надежным, так как волокна со временем разбухают и перекрывают зазоры наглухо.
Для выбора метода герметизации необходимо отталкиваться от давления внутри водопроводной системы – если оно невелико, то склеивание силиконовым герметиком будет вполне достаточно.
Смотреть видео: способы герметизации резьбы
Как правильно наматывать ФУМ-ленту на резьбу? Объясняем что к чему
Содержание
Любой сантехник знает, что при разводке труб в квартире или загородном доме нужно тщательно уплотнять жесткие резьбовые соединения. Это необходимо, чтобы в будущем не возникало протечек в трубах отопления и водопровода. Однако до сих пор в обсуживающие компании поступают запросы. «Помогите, течет батарея!», «У меня капает кран», «Из газоводяного узла сочится вода, что делать?». Как наматывать ФУМ-ленту на резьбу, устранять проблемы, а главное – предотвращать их появление? Расскажем в статье.
Зачем нужна ФУМ-лента?
Профессионалы работают на потоке. За день нужно успеть посетить около десятка квартир. Излюбленный уплотнитель сантехников для воды и для газа – льняная пакля с суриком, уплотнительной пастой или краской. Это проверенный временем способ, который редко дает течь. Но у него есть несколько недостатков. Первый – на паковку затрачивается много времени. Второй – грязные руки в процессе и после намотки. Третий – неэстетичный вид резьбового соединения. Поэтому лен хорош при монтаже загородного водопровода, например, при присоединении ПНД-трубы к насосу с помощью латунного фитинга. А вот при установке водонагревателя, чтобы стыки смотрелись аккуратно, лучше использовать другие способы герметизации.
Одним из них является ФУМ-лента – эффективный уплотнитель трубных стыков в сфере водо- и газоснабжения. Материал предупреждает протечки, защищает от потопа и подтравливания. Применяется в качестве заменителя резиновых прокладок. Но только при одном условии – если его качественно намотать на резьбу. О том, что собой представляет эта пленка, какие разновидности встречаются, как правильно накручивать ее на резьбу, и пойдет речь в нашей статье.
Что такое ФУМ-лента?
Это пленочный уплотнитель, предназначенный для герметизации резьбовых, ниппельных и фланцевых соединений. Аббревиатура ФУМ расшифровывается как фторопластовой уплотнительный материал. Лента изготавливается путем раскатывания сырых волокон фторопласта-4 и его высушивания в вакуумной камере. Она имеет несколько преимуществ, которые обусловлены материалом изготовления и которые позволяют герметизировать стыки, находящиеся под давлением, например, резьбу на коллекторе.
Преимущества
Недостатки
Уплотнитель различается по ширине, толщине и маркам (сортам). Рассмотрим подробнее, для каких целей каждый из них лучше подходит.
Марки (сорта)
ФУМ-1 используется для герметизации стыков на промышленных и бытовых инженерных магистралях. Выдерживает агрессивные кислотные и щелочные среды, высокие температуры. Пленку этой марки используют на химических производствах и в цехах нефтепереработки, где трубопровод предназначен для транспортировки жидкостей и газов. Уплотнитель также подойдет для подключения летнего водопровода на даче. В составе содержится вазелиновое масло в качестве смазки.
ФУМ-2 предназначена для трубопроводов с кислородной средой и окислителями. Например, при прокладывании кислородопровода совместно с другими трубопроводами в крытых каналах в кислородных цехах и газификационных станциях. Обеспечивает очень прочную прослойку и выдерживает значительное давление. Не содержит смазки.
ФУМ-3 совмещает назначение первых двух типов уплотнителей, так как является их краевыми обрезками. Используется в трубопроводах с чистой, неагрессивной средой без примесей. Не содержит смазки.
Важные параметры
Ширина уплотнителя лежит в диапазоне от 10 до 100 мм. Толщина – от 0,1 до 2 мм. Эти параметры выбирают в зависимости от поставленной задачи. Если вы оказываете сантехнические услуги и работаете с резьбовыми соединениями различного размера, имеет смысл купить несколько мотков ФУМ-ленты, разной по толщине и ширине. Например, мелкая резьба 1/4″ встречается на манометрах – для нее подойдет лента шириной 12 мм, толщиной 0,075 – 0,1 мм. Более крупным диаметром – 3/8” и 1/2” обладает, например, газовый шланг, унитаз, смеситель, труба, ведущая к бассейну. Можно взять пленку около 20 мм в ширину и толщиной 0,2 мм.
Получается, что, чем крупнее соединение, тем шире и толще должен быть уплотнительный материал. Однако это правило можно регулировать количеством витков – тонкого уплотнителя можно намотать побольше, а толстого поменьше.
Пленка различается еще и по цвету. Желтая рекомендуется при монтаже газового оборудования, труб и фитингов, белая – для остальных соединений.
Лайфхак «Вечная резьба»
Фум-лента пригождается для резьбовых соединений в строении автомобиля: тормозных трубок, штуцеров, датчиков и пр. Если вы занимаетесь авторемонтом или заменой расходников самостоятельно, попробуйте обмотать новые соединения перед их обратной закруткой. Например, штуцер заднего суппорта перед техосмотром – даже через 3 года вы с легкостью его открутите. Попробуйте!
Как пользоваться ФУМ-лентой? Несколько советов
Этапы наматывания ФУМ-ленты
1. Проверьте количество витков на резьбовом соединении. Для этого посчитайте, сколько полных оборотов делает закручиваемая деталь. Иначе можно перекрутить деталь с уже намотанной ФУМ-лентой. В обратную сторону крутить нельзя – это приведет к разгерметизации, и придется наматывать заново. Юстировка невозможна без потери герметичности.
2. Приложите начало ленты на резьбу, придерживая ее пальцем, чтобы она не слетела. Сделайте первый полный оборот.
3. После этого начинайте накручивать ФУМ. Каждый следующий виток должен идти внатяг и прижимать предыдущий слой, чтобы пленка продавилась на резьбу. За счет плотности натяжения достигается необходимая герметичность. Но не переусердствуйте: из-за перенатяжения лента может порваться.
4. Сделайте не более 10 витков. В случае чего потом можно будет докрутить пленку. Наматывание заканчивается, когда резьба полностью скрылась.
5. Выведите конец уплотнителя так, чтобы он не мешал завинчиванию детали.
6. Обожмите ФУМ рукой – как будто вы накручиваете ладонь на резьбу. Так лента точно заполнит резьбу. Если этого не сделать, существует риск того, что вода под большим давлением все-таки найдет выход.
7. Руками вкрутите деталь на столько оборотов, сколько посчитали вначале. Возьмите ключ и дожмите соединение.
ФУМ-лента – современный уплотнительный материал, который существенно облегчает сантехнические работы. Используйте ее и для пластиковой, и для металлической резьбы. Если не получилось с первого раза, не отчаивайтесь. В этом деле важно приноровиться. Удачи!
Как правильно наносить герметик
Заполнить шов герметиком. Кажется, что может быть проще. Однако как только мы сталкиваемся с рядом трудностей при выполнении этой операции, возникает великое множество вопросов: как сделать шов ровным на протяжении всей длины? как избежать пузырьков после нанесения герметика? как выполнить работу без изъянов и с первого раза? Обо всем этом мы расскажем в нашей статье.
Содержание
С какими трудностями можно столкнуться при нанесении герметика на шов? Со стороны все выглядит максимально просто: отрезать колпачок у тубы с герметиком, равномерно выдавливать его вдоль всего шва и потом подровнять. Но, приступив к делу, вы понимаете, что все идет наперекосяк. Чтобы разровнять уже готовый шов, особенно если он длинный, приходится прерываться и через какое-то время начинать с места остановки. Но даже если делать это аккуратно, то все равно все неровности в этих местах будут видны. Попытаться разгладить их на герметике, нанесенном 5 – 10 минут назад, тоже не удастся: поверхность этого материала уже начала застывать и состав, потерявший пластичность, покрывается пупырышками. Как избежать этих и других распространенных ошибок всех новичков, которые только собираются узнать как пользоваться герметиком, мы расскажем далее.
1. Что вам понадобится?
Инструменты
Материалы
2. Технология выполнения работ
Подбираем тип герметика
Очень важный подготовительный этап: если состав герметика не подходит под материал поверхности, на которую вы планируете его наносить, это может привести к разрушению этой самой поверхности.
Совет 1. Для таких материалов, как зеркало, алюминий, природный камень, нельзя использовать герметики, в состав которых входит кислота. Вы всегда сможете отличить их по запаху: подобные агрессивные составы пахнут уксусом.
Совет 2. При заделывании швов в гладких поверхностях, какие часто встречаются в ванной, не рекомендуется использовать акриловый герметик. Он обладает низкой адгезией к таким материалам, то есть плохо приклеивается и через короткий промежуток времени может просто отстать от поверхности.
Совет 3. Если в дальнейшем вы собираетесь покрасить поверхность, не используйте силиконовые герметики. В отличие от остальных видов, нанести краску на них не получится.
Готовим поверхность к нанесению герметика
Внимательно осмотрите поверхность, на которую вы будете наносить герметик. Если на ней остался какой-либо материал, который может раскрошиться в процессе, обязательно его уберите. Для этого вам понадобится шлифовальная бумага. Если мешают остатки старого герметика, то с помощью ножа вы быстро избавитесь и от них. Обязательно удалите влагу, которая может находиться на поверхности: проведите по ней бумажными салфетками или туалетной бумагой. Далее обезжирьте поверхность: нанесите на кусок ткани ацетон или спирт и тщательно протрите места, которые будут заполнены герметиком.
Теперь о нанесении ровной линии герметика. Несмотря на кажущееся отсутствие сложностей, сделать это не очень просто. На помощь придет малярный скотч.
Полезно знать. Наклейте полоски малярного скотча по обе стороны от шва, который вы будете заполнять герметиком. Они легко удаляются после выполнения работы, и шов получается ровным. Кстати, расстояние между двумя полосками скотча будет составлять ширину шва.
Заполняем шов
Помните! Всю процедуру нужно делать очень быстро, буквально в течение 3 – 5 секунд. Иначе герметик начнет высыхать, и шов будет с трудом поддаваться разглаживанию и любой другой корректировке формы.
Помните! Не наносите герметик слишком быстро – получится тонкий шов, наполненный пузырьками. Слишком медленный процесс чреват нерационально большим расходом материала и долгой процедурой удаления излишков герметика. Наиболее оптимальная скорость – около 2 – 3 см/сек.
Шаг 3. После заполнения всего шва отпустите курок и надавите на стопорный рычаг пистолета. Не забудьте надеть защитный колпачок на срезанный кончик аппликатора, чтобы содержимое баллона не высохло.
Шаг 4. Удалите излишки герметика со шва. Для этого нам понадобится салфетка, мыльный раствор и шпатель. Опустите инструмент в мыльный раствор и, не очень сильно надавливая на поверхность шва, проведите им, убирая все излишки. Вытрите герметик на шпателе салфеткой. Если у вас нет этого инструмента, то же самое можно выполнить пальцем.
Помните! Шпатель нужно опускать в мыльный раствор каждый раз, перед тем как вы собираетесь убрать излишки герметика.
Шаг 5. Быстро отклейте малярный скотч с обеих сторон от шва и пульверизатором с мыльным раствором побрызгайте эти места. Шпателем (или пальцем) разровняйте края шва, чтобы скрыть щели. В противном случае после удаления малярного скотча края шва будут иметь рваный вид.
Шаг 6. Если герметик попал вам на кожу, то отмыть его просто, пока он не засох, теплой водой и мыльным раствором.
Полезно знать! В среднем при комнатной температуре герметик высыхает в течение 24 часов на 2 мм вглубь шва. Перестает прилипать к рукам и теряет свою эластичность уже в течение 10 – 15 минут после нанесения.
Как видно, соблюдая эти нехитрые советы, вы будете знать как самостоятельно наносить герметик. А после некоторой практики вы сможете герметизировать швы как настоящий профессионал!
