Для чего в горном компасе нужно зеркало. Зачем в компасе зеркало с прорезью. Компас и как им пользоваться
Зачем на компасе зеркало. Компас и как им пользоваться. Чтот такое Азимут

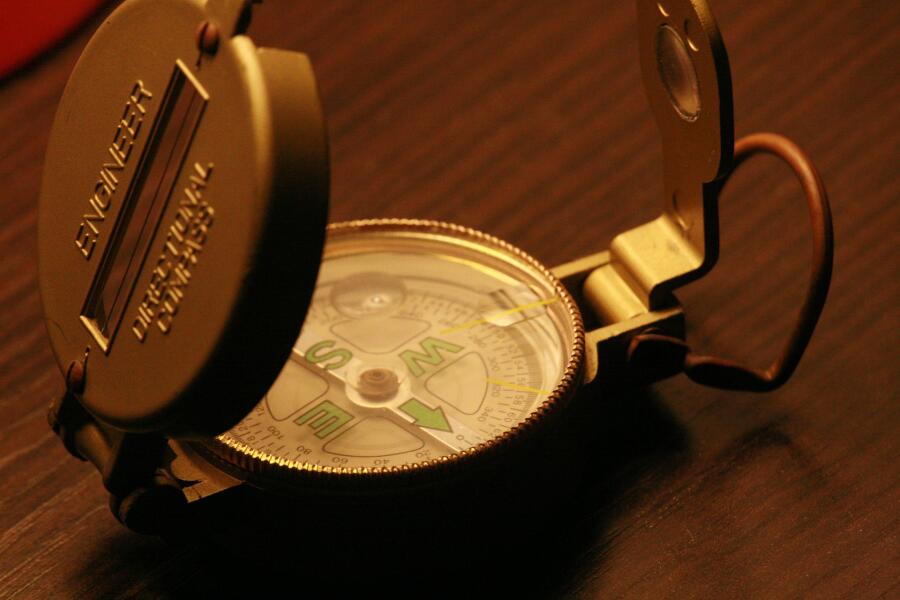

ПРИМЕЧАНИЕ: когда крышка компаса открыта полностью, на левой стороне компаса образуется линейка с масштабом; в более новых компасах масштаб — 1:50,000.
ПРЕДУПРЕЖДЕНИЕ: Некоторые старые компасы могут иметь масштаб 1:25000. Этот масштаб может использоваться с картами масштаба 1:50000, но все значения должны быть разделены на два. Проверьте масштаб!
В умелых руках компас может оказаться не просто красивой игрушкой, а довольно мощным инструментом ориентирования на местности. Согласно полевого руководства номер 3-25.26 департамента армии США, при использовании армейского линзового компаса с визиром и линейкой применяются несколько методов :
a. Использование техники центрального захвата. Сначала, откройте компас так, чтобы крышка и основа компаса образовывали прямую линию. Переместите линзу (задний прицел) к задней позиции, чтобы циферблат плавал свободно. Затем, разместите ваши пальцы рук как показано на Рисунке 9-2. Разведите ваши локти в разные стороны, и разметите компас между вашим подбородком и вашим ремнем. Чтобы измерить азимут, просто поверните ваше телов сторону объекта, указывая крышкой компаса непосредственно на этот объект. Когда Вы укажите на объект, посмотрите на циферблат компаса и прочтите значение азимута под неподвижной черной линией-указателем (Рисунок 9-2). Этот метод имеет следующие преимущества перед техникой прицеливания:
(1) Это быстро и легко в использовании.
(2) Это может использоваться при любых условиях видимости.
(3) Это может использоваться при ориентировании по любому типу ландшафта.
(4) Это может использоваться, не кладя винтовку на землю (однако, винтовка должна быть одета на ремень на любое плечо).
(5) Это может использоваться, не снимая очков.
Рисунок 9-2. Техника центрального захвата.
b. Использование техники «компас-к-щеке». Отведите крышку компаса, на которой находится прицельная нить, в вертикальное положение; после этого отведите задний прицел немного вперед. Посмотрите в прицельную щель заднего прицела, и выровняйте тонкую линию переднего прицела c выбранным объектом на местности. Далее, через линзу глазка посмотрите на циферблат и установите значение азимута (Рисунок 9-3).
ПРИМЕЧАНИЕ: техника «компас-к-щеке» используется исключительно для прицеливания, и считается лучшей техникой для этого.
Рисунок 9-3. Техника «компас-к-щеке».
c. Предварительная установка компаса на определенный азимут. Различные модели линзовых компасов несколько отличаются по деталям, но их использования и принципы использования одинаковы.
(1) Во время дневного света или при наличии источника света:
(a) Удерживайте компас на ладони руки.
(b) Вращайте его до тех пор, пока желаемый азимут не попадает под черную линию-указатель (например 320°), удерживайте азимут как показано на Рисунке 9-4.
(c) Поверните кольцо оправы, пока светящаяся линия не выровняется со стрелкой, показывающей север. Теперь компас предварительно установлен.
(d) Чтобы следовать по азимуту, примените технику центрального захвата и поворачивайте ваше тело до тех пор, пока стрелка, указывающая север, не выровняется со светящейся линией. Далее, идите в направлении прицельной нити (линии-указателя).
(2) Во время ограниченной видимости азимут может быть установлен на компасе методом щелчков. Помните, что один щелчок кольца оправы равен 3°.
(a) Вращайте кольцо оправы, пока люминесцентная линия не установится по черной индексной линии.
(b) Найдите желаемый азимут и разделите его на три. Результат — это количество щелочков, которое вы должны сделать вращая кольцо оправы.
(c) Рассчитайте желательное количество щелчков. Если желаемый азимут меньше чем 180°, количество целчков кольцом оправы должно быть сделано ключен против часовой стрелки направления. Например, желаемый азимут — 51°¸ т.е. 17 щелчков по 3° против часовой стрелки. Если желаемый азимут больше 180 °, вычтите это число градусов из 360°, и разделите на 3, чтобы получить количество щелчков. Поворачивайте по часовой стрелке. Например, желаемый азимут — 330°; 360° — 330° = 30 ¸ т.е. 10 щелчков по 3° по часовой стрелке.
(d) Примените технику центрального захвата с предварительной установкой компаса, как это было описано выше и вращайте ваше тело до тех пор, пока ищущая север стрелка не совместится с люминесцентной линии на оправе. После этого, пройдите вперед в направлении люминесцентных точек передной крышки, которые совместятся с установленной черной индексной линии, удерживающей азимут.
(e) Когда компас используется в темноте, исходный азимут должен быть установлен когда свет пока еще доступен, если это возможно. С исходным азимутом как основным, любой другой азимут, который является умноженным на три, может быть установлен с помощью щелчков кольца оправы.
ПРИМЕЧАНИЕ: Иногда значение желаемого азимута не точно делится три, тогда округление происходит в большую или меньшую сторону. Если азимут округлен в большую сторону, это влечет к увеличению в значении азимута, и объект будет найден левее. Если азимут округлен в меньшую сторону, это ведет к уменьшению значения азимута, и объект будет найден правее.
d. Обход препятствия. Для того чтобы обходить вражеские позиции или препятствия и оставться ориентированным, надо делать обход вокруг препятствия двигаясь под прямым углом.
(1) Например, при перемещении по азимуту 90°, замените его азимутом в 180° и переместитесь на 100 метров. Далее измените Ваш азимут на 90° и переместитесь на 150 метров. Изменитеваш азимут на 360° и переместитесь на 100 метров. Когда Вы измените Ваш азимут на 90° — Вы вернетесь на Вашу первоначальную линию азимута (Рисунок 9-5).
Рисунок 9-5. Обход препятствия.
(2) Обход неожиданного препятствия ночью — это довольно простой вопрос. Чтобы сделать 90° поворот направо, держите компас по технике центрального захвата; повернитесь до центра люминесцентной буквы E, находящейся под люминесцентной линией (не перемещайте кольцо оправы). Чтобы сделать 90° поворот налево, повернитесь до центра люминесцентной буквы W, находящейся под люминесцентной линией. Все это не требует изменения установок компаса (кольца оправы), и также гарантирует точные 90° повороты.
e. Смещение. Преднамеренное смещение — плановое магнитное отклонение левее или правее от азимута к цели. Это используется, когда цель расположена впереди или близко к линейным деталям рельефа местности, таких как дорога или река. Из-за ошибок в компасе или при чтении карты, линейная деталь рельефа может быть определена, без знания ее местонахождения (право или лево). Преднамеренное смещение на определенное число градусов в известном направлении возмещает возможные ошибки и гарантирует, что после достижения линейной детали рельефа, пользователь узнает куда идти: вправо или влево, для того чтобы выйти к объекту. Десять градусов — адекватное смещение для большинства тактических применений. Каждое смещение градуса перемещает курс, приблизительно на 18 метров направо или налево на каждые 1 000 метров передвижения. Например, на Рисунке 9-6, смещения = 10 градусам. Если расстояние до точки Х равно 1 000 метров, то точка Х расположена приблизительно в 180 метрах правее цели.
Рисунок 9-6. Преднамеренное смещение к цели.
9-3. ОБРАЩЕНИЕ С КОМПАСОМ
Компасы — это хрупкие инструменты и за ними нужен соответствующий уход!
a. Осмотр. До начала использования компаса требуется его детальный осмотр. Одна из самых важных частей, это проверка плавающего циферблата, на котором находится магнитная стрелка. Пользователь должен также удостовериться, что прицельная нить является прямой, стекло и кристаллические части не нарушены, числа на циферблате удобочитаемы. Особо важно, чтобы циферблат свободно вращался и не зацеплялся.
b. Эффекты металла и электричества. Металлические объекты и электрические источники могут нанести вред действию компаса. Однако, немагнитные металлы и сплавы не воздействуют на компас. Предлагаются следующие примерные расстояния использования компаса, для гарантирования надежного функционирование компаса:
Электрические линии высокого напряжения……………………………. 55 метров.
Полевое орудие, грузовик, или танк……………………………………… 18 метров.
Телеграф (телефонная линия) или колючая проволока…………….. 10 метров.
Автомат……………………………………………………….
Как научиться пользоваться компасом за пять минут?
Зачем на компасе — зеркальце? И в самом-то деле, зачем? Чтобы не томить вас, отвечу на вопрос в самом начале. Зеркальце на компасе нужно для того, чтобы точно знать и видеть того, кто заблудился! Речь сегодня пойдет о том, что такое компас, зачем он нужен, как подготовить его к походу, как научиться пользоваться им за пять минут.
Везение. Ни для кого не секрет, что на везение в незнакомом лесу лучше не рассчитывать. Готовиться к пешему походу нужно тщательно! Сейчас в сфере пешего туризма придумано много технических средств для навигации. В частности, приемники GPS или сотовые телефоны с функцией GPS-навигации. Но для обычного походника эти средства не всегда доступны из-за относительной их дороговизны. Для опытного же — они просто не нужны. Подумайте, можно ли надеяться на электроприборы там, где нет возможности купить «свежие» батарейки или подзарядить аккумуляторы?
Компас Андрианова. Да, компас — очень удобный прибор для ориентирования. При всей его простоте — это самый надежный друг туриста. Раньше был очень популярен компас Андрианова (смотреть картинку). Их давно нет в продаже. Его единственными недостатками было, как и у всех компасов тех лет, то, что приходилось ждать, пока стрелка «успокоится» и замрет. Удержать ее в состоянии покоя было сложно. Ко второму недостатку относится плохая герметичность и, как следствие, загрязнение, попадание влаги внутрь прибора. Погрешность измерений компасом Андрианова составляла всего 3−5 градусов, что для туристических целей вполне допустимо.
Готовим компас к походу. Перед походом компас стоит проверить. Делается это так. Располагаем компас на горизонтальной поверхности стола и ждем, когда стрелка примет неподвижное положение. Замечаем показания концов стрелки по циферблату компаса. Затем выводим ее из состояния покоя, поднеся металлический предмет. Если компас исправен, то стрелка вернется в исходное положение, как только вы уберете «раздражитель». Проводим эту процедуру еще несколько раз, поднося металлический предмет все время с разных сторон.
В компасе Андрианова, если остался у кого, нужно было еще проверить сбалансированность самой стрелки. Надо заметить, что «северный» ее конец был залит фосфором и поэтому часто перевешивал. Чтобы достичь равновесия стрелки, применяли сургуч, воск или пластилин.
Пятиминутные курсы пользования компасом. Все вы знаете, что карты, схемы местностей (абрисы), если их не держать вверх ногами, ориентированы на север. Вот и вам предлагается при помощи компаса стать лицом к северу. Говоря другими словами, показания стрелки «N» прибора должно соответствовать «0» (или «360») градусов. После этого для непосредственного ориентирования на местности необходимо повернуть лимб «прицел» в сторону предмета, на который вы определяете азимут направления. Далее производите отсчет показаний по шкале компаса, то есть считываете цифру под специальной стрелочкой (риской) на лимбе.
Значок «Турист СССР»
Фото: ru.wikipedia.org
Вот, собственно, и все. Поздравляю, вы — без пяти минут турист.
Как устроен компас и что значат обозначения на нем?
Современный магнитный компас, используемый туристами, охотниками и даже работниками спасательных служб, пожалуй, наиболее простой из всех видов компасов, известных на сегодняшний день.
Самые простые модели магнитного компаса состоят из:
Более сложные модели могут комплектоваться дополнительными элементами, такими как:
Возможно некоторые модели обладают еще какими-нибудь элементами, но в приведенном списке я указал наиболее часто встречающиеся.
Теперь предлагаю остановиться на некоторых из перечисленных элементов и рассмотреть их более тщательно.
Стрелка компаса
Стрелка компаса сделана из ферромагнитного материала и представляет собой постоянный магнит, поворачивающийся на оси. Эта стрелка направлена в сторону магнитных полюсов Земли, если только на нее не оказывают существенного влияния посторонние магнитные поля.
Чаще всего она располагается на шпиле для уменьшения трения во время вращения. В некоторых моделях компасов она является одним целым с диском, на который нанесена шкала. Простым примером такой модели может служить миниатюрный китайский компас.
Отсутствие шкалы в этом приборе является недостатком, который компенсируется лишь компактностью компаса.
Как и любой другой магнит, стрелка имеет северный и южный полюс, которые располагаются на двух ее противоположных концах. Северный показывает в сторону севера, южный — в сторону юга.
Чтобы не возникало путаницы при измерениях, противоположные концы стрелки должны каким-либо образом отличаться. Для этого их чаще всего красят в разные цвета, либо же красят только северный конец стрелки.
По моим наблюдениям для обозначения северного и южного концов стрелки используется красный, синий, белый, черный или зеленый цвет. А вот, какой конец стрелки каким цветом покрасить, выбирает производитель компаса. Из-за этой неопределенности зачастую возникает путаница среди пользователей.
Чтобы развеять все сомнения, нужно самому проверить свой компас, сориентировавшись на местности любым доступным способом (например, по карте, звездам или Солнцу) и сравнив результат с показаниями устройства. Таким образом легко определяется, какая часть стрелки показывает на север, а какая на юг. Единственное, что остается, — запомнить, какой конец стрелки является северным.
Но окрашивание стрелки — это не единственный вариант создать различие между двумя сторонами стрелки. Так, например, в компасе Адрианова северная часть стрелки сделана в виде наконечника стрелы и покрыта светящимся в темноте составом.
Шкала компаса
Шкала компаса представляет собой набор отметок, нанесенную по кругу на диск, расположенный под стрелкой. На этой круговой шкале, как правило, имеется ряд цифр, причем в одних моделях цифры отличаются от цифр в других моделях.
Что же означают эти цифры и почему отличаются?
В зависимости от модели компаса, шкала может показывать, как градусы, так и тысячные. Хотя очень часто встречаются модели одновременно с двумя шкалами.
Градусы используются туристами для работы с азимутами, о которых мы рассказывали в этой статье (Как определить азимут по компасу), а тысячные — это единицы измерения углов, применяемых в военном деле.
Если это градусная шкала, тогда цифры в ней располагаются в порядке возрастания по часовой стрелке. Полный оборот составляет 360 градусов.
Если же шкала дана в тысячных, то цифры тут могут располагаться, как по часовой, так и против часовой стрелки, в зависимости от модели компаса.
Значения шкалы, показывающей тысячные, могут лежать в разных пределах. Существует три возможных варианта:
Это связано с тем, что тысячная представляет собой примерно 1/6283 полного оборота, что выводится из формулы 1 / (2π × 1000), а такое значение не совсем удобно для использования на практике. Поэтому в целях упрощения задачи использования тысячной, указанное число округлили, причем в разных странах это сделали по-своему:
Отсюда и разное число тысячных в шкалах разных моделей. Так выглядит вариант с 64 делениями:
А так — вариант с 60 делениями:
Чтобы узнать цену деления шкалы, будь она выражена в тысячных или в градусах, нужно взять соседние засечки, на которых указаны цифры и поделить их разницу на количество отрезков, отделенных засечками между этими цифрами.
Например, для того, чтобы узнать цену деления внутренней шкалы компаса Адрианова:
Также кроме тысячных и градусов на диске почти всегда имеются обозначения румбов. Всего существует 32 румба, делящих диск компаса на 32 равных части, но чаще всего используются лишь 4 основных и 4 вспомогательных, то есть в сумме — 8.
Рассмотрим восемь наиболее часто используемых румбов и то, как они обозначаются:
Максимальное количество румбов — 32, чего вполне достаточно для навигации и ориентирования.
В редких случаях для русскоязычного населения румбы подписываются заглавными буквами русских названий сторон света — «С» (север), «Ю» (юг), «В» (восток) и «З» (запад).
В одной из первых и, пожалуй, самой известной отечественной книге по выживанию «Книга, которая спасет вам жизнь» автор удивляется шкале компаса, расчерченной на 60 делений, полагая, что шкала приведена в румбах. Но, как мы понимаем, это вовсе не ошибка производителей: просто автор не знал о военных, а если быть точным, артиллерийских способах измерения углов, и перепутал тысячные с румбами.
Иногда, но крайне редко, встречается градусная шкала, увеличивающаяся как в левую, так и в правую сторону от северного направления. Такой шкалой удобно пользоваться для ориентирования карты с учетом магнитного склонения, а также для измерения угла наклона при наличии встроенного в колбу инклинометра.
Как и на стрелку, на некоторые засечки шкалы иногда наносят светящуюся краску для удобства работы с компасом в темное время суток.
Шкала не всегда жестко закреплена: в некоторых моделях она может вращаться пользователем, что удобно при измерениях, осуществляемых с помощью компаса.
Корпус
Корпус компаса может быть как металлическим, так и пластмассовым.
Металлические корпуса, как правило, более крепкие. Существуют даже специальные ударопрочные модели, выдерживающие значительные механические воздействия. Однако вместе с тем компасы в металлической оправе, как правило, более тяжелые по сравнению с моделями, корпус которых состоит из пластика.
Считается, что латунный корпус способствует более быстрой стабилизации стрелки за счет возникающих индукционных токов. Но в большинстве современных моделей туристических компасов и компасов для спортивного ориентирования эта задача решена другим путем — наполнением герметичной колбы прибора специальной жидкостью, создающей дополнительное сопротивление для стрелки и мгновенно гасящей любые ее колебания, что очень удобно, особенно, если ориентироваться приходится прямо на ходу.
Хорошо, если нижняя часть корпуса выполнена из прозрачного пластика и на нее нанесены параллельные направлению север-юг риски. Таким компасом намного удобнее пользоваться, проводя измерения по карте, чем моделями, имеющими в своей конструкции лишь одну линейку.
На фото показана модель с одной лишь линейкой:
Пример работы с компасом, у которого на прозрачном дне нарисованы параллельные штрихи показан в видео:
Арретир
Арретиром называют специальное устройство, предназначенное для фиксации стрелки измерительного прибора в неподвижном положении. Таким же тормозом обладают некоторые модели компасов.
Арретир прижимает стрелку к верхнему стеклу колбы и таким образом не дает ей двигаться, что особенно актуально при передвижении человека по пересеченной местности, когда колебания стрелки компаса могут быть значительными.
Одним из самых известных компасов, имеющих арретир, является компас Адрианова. В этой модели стрелка фиксируется в неподвижном положении при нажатии на арретир и приводится в движение, если рычажок арретира немного вытянуть из корпуса.
Целик и мушка
Целик и мушка дают возможность точно определять азимут на выбранный объект либо по известному азимуту находить направление на местности.
Целик с мушкой, как правило, расположены по разные стороны от места крепления стрелки компаса, и даже, будучи повернуты, сохраняют свое положение относительно центра стрелки. Хотя, конечно, далеко не во всех моделях предусмотрена подвижность этих элементов.
Существуют разные варианты исполнения целиков и мушек. Это может быть вариант, сходный с тем, что стоит на винтовках, то есть целик напоминает английскую букву «U», а мушка — русскую букву «А». Мушка может представлять собой тонкую вертикально натянутую проволочку. Выравнивание же компаса на объект может осуществляться не совмещением целика с мушкой, а благодаря зеркальцу, вмонтированному в крышку компаса.
Я привел лишь некоторые варианты, а в реальности их разнообразие может быть намного больше. И в каждом отдельном случаем приходится самостоятельно разбираться с тем, как именно пользоваться данной моделью, ведь инструкция по эксплуатации, даже если она и идет в комплекте с компасом, далеко не всегда приводит подробный алгоритм работы с данным прибором.
Зеркало
Зеркало в составе конструкции компаса обычно служит для более точных измерений, поскольку позволяет следить за положением стрелки во время визирования прибора на объект, расположенный на местности. Однако, как было сказано ранее, в некоторых моделях зеркало также позволяет более точного направить компас на нужный объект.
Обычно такое зеркало представляет собой ровную гладкую металлическую пластину, что делает его неуязвимым к падениям, ведь в отличии от стеклянного зеркала металлическая пластина никогда не разобьется.
Лично мне очень нравятся модели компасов со встроенным в них зеркалом, ведь кроме более точных измерений, они позволяют использовать зеркало по прямому назначению, например, для того, чтобы самостоятельно извлечь попавшее в глаз инородное тело (мошка, соринка). А в аварийной ситуации таким зеркалом вполне удобно и эффективно, отражая солнечные лучи, подавать сигналы бедствия.
Прямоугольная основа
Компасы, расположенные на прямоугольной основе, называются планшетными.
Обычно на «планшет» наносится разметка линейки, что позволяет эффективно использовать его для работы с картой. Очень часто вместо одной линейки, на планшет нанесено две шкалы, одна из которых расчерчена таким образом, чтобы измерять расстояния в дюймах или для автоматического перевода сантиметров карты в километры на местности. Второй вариант работает лишь на картах определенного масштаба, который и указывается на линейке с такой шкалой.
Если же планшет прозрачный, то на нем могут быть дополнительные шкалы.
Мне доводилось встречать модели, в планшет которых встроен курвиметр — специальное приспособление, позволяющее измерять длину кривых линий, что очень удобно для определения по карте расстояний пройденного пути или пути, который необходимо будет пройти.
Также в планшете могут быть сделаны вырезы в форме различных геометрических фигур разного размера для зарисовки обозначений на карте, а также в него может быть встроена линза для разглядывания мелких деталей плана местности.
Элементы крепления
Мне известно три основных варианта крепления компаса, упрощающих работу с ним во время похода.
Первый вариант — это крепление на большой палец руки. Такие модели приспособлены для спортивного ориентирования. Подобное крепление позволяет без дополнительных манипуляций быстро сориентироваться по сторонам света. Однако устройства с пальцевым креплением менее точны по сравнению с другими по двум причинам: во-первых, их размеры слишком малы, чтобы на них можно было нанести шкалу с минимальной ценой деления, а во-вторых, в их конструкции отсутствует линейка, что не дает возможности делать точные измерения по карте.
Второй вариант — это крепление на запястье. Обычно такие компасы более точны при измерениях на местности, так как имеют более «подробную» шкалу, да и зачастую оснащены элементами визирования, о которых мы говорили чуть раньше. В частности, к таким моделям относится пресловутый компас Адрианова:
И наконец третий вариант — это подвешивание на шею. Для этого многие модели снабжены тонкой веревочкой. Во время передвижения компас прячется под верхнюю одежду, чтобы не болтаться на шее, не цепляться за окружающие предметы (например, ветки деревьев, выпирающие части рельефа) и не биться о них, а при необходимости — быстро извлекается и используется по назначению, после чего снова прячется под одежду.
Веревочкой для подвешивания на шею снабжены разные модели, но чаще всего планшетные, отличающиеся от других точностью измерений, как на местности, так и по карте.
Конечно, можно прикрепить компас почти куда угодно, чем в последнее время и занимаются производители дешевого туристического снаряжения, не особо разбирающиеся в правилах эксплуатации компаса и не проверяющие готовые изделия на корректность работы. В частности, на рынке можно встретить браслеты и ножи выживания, в конструкцию которых входит маленький китайский компас.
Ниже на фото показан браслет с компасом, который скорее всего дает неправильные показания из-за наличия в фастексе огнива:
Нож с компасом (тоже нелепость)
О том, почему не следует приобретать такие изделия, мы уже говорили в отдельной статье…
Глядя на такое снаряжение и его функциональность, можно сделать следующий вывод. Главное — при сооружении чего-либо нового помнить о правилах использования элементов, входящих в состав конечного изделия, и реально оценивать возможность их использования в условиях, для которых новое снаряжение предназначается. А то вопреки всем законам физики на свет начнут появляться новые чайники с «низким» носиком и компасы, вмонтированные в ножи.
Если же говорить о компасах в целом, то нужно отметить, что человечество изобрело множество различных видов компасов, отличающихся не только по внешнему виду, но и по принципу работы, а значит и по внутреннему строению. Многие из них устроены намного сложнее рассмотренных моделей. Да и среди магнитных тоже не всегда все просто: чего только стоит устройство морского (судового) компаса с его системой противодействия магнитным девиациям, позволяющей уменьшить влияние больших масс железа на стрелку компаса, минимизируя ее отклонение.
Мы же с вами рассмотрели только магнитный компас, поскольку именно он наиболее применим к условиям туризма, а также может быть сконструирован самостоятельно из подручных средств в случае возникновения непредвиденной аварийной ситуации, которая произошла вдалеке от цивилизации. Понимание изложенного материала позволит человеку выбрать оптимальную для его потребностей модель, а при необходимости — и починить оную.
