Инструменты. Газовый паяльник Dremel Versatip
Вот это совершенно потрясающая вещь, которая должна быть у каждого мастера!
Газовый паяльник Dremel Versatip
Это миниатюрная универсальная газовая горелка, которая может жечь, паять, плавить и резать пластик, снимать старую краску, усаживать термоусадочные трубки, размораживать или нагревать для изгиба трубы.
Покупал девайс прежде всего для пайки и термоусадки, но так же пришлось резать пластиковые панели — потрясающе! )
Стоит такая штука всего 1800р, с ней я забыл про провода и долгий разогрев электрического паяльника, про громоздкий термопистолет! )
Очень удобно паять что-нибудь вдали от розетки, а разогревается жало паяльника всего за 25 секунд.
2. понижающее сопло для горелки
4. большой плоский нож
5. рефлекторная насадка

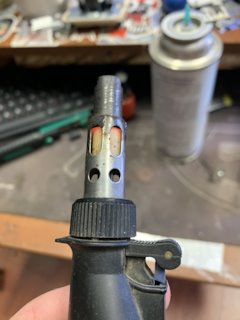

В каждой насадке есть отверстие для отвода горячих газов:
Ключики дя замены насадок:
Защитный колпачек — его можно надеть на паяльник сразу после работы, чтобы не обжечься или не повредить что-нибудь:
Комплект для пайки — две жестяные коробочки, губка для очистки жала паяльника и припой:
Работа горелки — при работе всегда нужно помнить про горячий воздух из отверстия в насадках, и направлять его в сторону, иначе можно повредить материалы.
Но зато этим же отверстием очень удобно направлять горячий воздух на термоусадочные трубки, и можно спокойно усаживать их без рефлекторной насадки.
Заправляется паяльник самым обычным бутаном для газовых зажигалок.
Одной заправки хватает от 30 до 90 минут в зависимости от установленной мощности.
Газ должен быть очищенным. Я для своего купил вот такой баллон для заправки:
Это любительский инструмент, есть профессиональные газовые паяльники по 5000р и дороже, но для дома и хобби этого за 1800р хватит более чем.
Конечно микроэлектронные компоненты я таким паяльником не стал бы паять — слишком высокая мощность. Но для всего остального он настолько превосходит обычный паяльник, что пайка из мучения (бесят провода и долгий нагрев) превращается в удовольствие.
Рекомендую всем такой инструмент! )
UPDATE: многие спрашивают про отсекатель пламени.
Я провел эксперимент, сняв все насадки.
В общем, здесь его нет (нет никаких кнопочек и приспособлений), и всегда будет гореть пламя. ((
Если включить паяльник, потом выключить, и вновь нажать рычажок включателя, но не до конца (чтобы не сработал пьезоподжиг), то пламени не будет:
При этом НЕВОЗМОЖНО заблокировать включатель во включенном состоянии с помощью фиксатора!
То есть у вас только два варианта — или держать пальцем подпружиненный включатель в таком полунажатом состоянии (что дико неудобно), или дожать до конца, и тогда вы сможете заблокировать включатель, сдвинув фиксатор, но пьезоподжиг сработает и появится пламя:
Если насадка надета, то пламени не видно:
Но слышно как меняется звук после срабатывания пьезоподжига.
Может с насадкой пламя появляется в другом месте, не опасном для катализатора?
Комментарии 104
Может кому пригодится. В общем купил я паяльник лет 7 назад и тогда я не знал как правильно им пользоваться и спалил катализатор, что я только не пробовал, какие сетки и проволоки только туда не ставил, ничего не помогало, он всё равно работал не корректно. Короче я нашёл. Нужен керамический катализатор от автомобиля, вернее малюсенький кусочек. Разбираем катализатор, там типа запрессованной шайбы, она не сложно вытаскивается. Потом вырезаем кусочек каталика по диаметру катализатора паяльника, ставим, запрессовываем и все готово. Резал керамику алмазным диском бормашиной. После поджига паяльника и фиксации дуем на керамический цилиндр через отверстия, пламя сдувается и начинается каталитическое горение. По поводу заправки. Заправляю газом kovea, переходник сделал из канюли иглы шприца, хотя в принципе можно и без переходника, но теряется много газа. Канюлю нужно немного подрезать и выдернуть иглу
Ей удобно паять толстые скрутки обычных кабелей ВВГ 1,5…6 мм2.
Единственный обнаруженный косяк: на этой насадке очень тонкий защитный слой никеля — он растворился и вслед за ним очень бодро начало растворяться само тело насадки. При интенсивной работе срок её жизни вряд ли больше полугода…
Газовый паяльник – что это такое, устройство, принцип работы, применение, плюсы и минусы
Для выполнения ряда работ в домашней мастерской и на производстве используется газовый паяльник. Он не привязан к электросети, что является не единственным его преимуществом. Важно правильно выбрать устройство и пользоваться им по инструкции.
Что такое газовый паяльник?
Это компактный прибор, применяемый для пайки деталей из разнообразных материалов. При этом он не подключается к электросети. Изучая, что это такое газовый паяльник видно, что он имеет обширную сферу применения. Помимо традиционных паяльных операций с его помощью можно разрезать полипропиленовые трубы, проводить подогрев металлических изделий, снимать старую краску и даже выжигать разные орнаменты на древесине. Процесс подготовки к работе не занимает много времени. Это не все преимущества этого устройства.
Устройство газового паяльника
Для понимания принципа функционирования устройства, нужно узнать элементы его конструкции. Прибор может быть уложен в кейс или чехол, в котором он хранится и транспортируется. Мини-газовый паяльник состоит из:
Принцип работы газового паяльника
В этом приборе практически не используется открытый огонь, как, например, в газосварке. Большое значение имеет катализатор, роль которого исполняет сетка из керамики, покрытая патиной. Благодаря этому происходит равномерное нагревание решетки и жала. Газовый паяльник мини-горелка работает следующим образом:
Применение газовых паяльников
Инструмент можно эксплуатировать для осуществления разных работ:
Что можно паять газовым паяльником?
При сравнительно небольших размерах хороший газовый паяльник применяют для:
Плюсы и минусы газовых паяльников
У этого устройства есть положительные и отрицательные стороны. Чтобы сделать окончательный выбор, нужно предварительно познакомиться с ними подробнее. Газовый паяльник имеет достоинства:
Среди недостатков газового паяльника выделяют:
Как выбрать газовый паяльник?
Незнающим людям сложно сразу выбрать подходящий вариант изделий для определенного вида работ. Приобретая лучший газовый паяльник, рекомендуется ориентироваться на такие моменты:
Насадки для газового паяльника
Оборудование работает благодаря небольшим деталям, которые надеваются на сопло. У классической модели паяльника обычное жало, но помимо этого портативный газовый паяльник может быть укомплектован насадками разных форм:
Рейтинг газовых паяльников
Среди всего предложенного разнообразия выделяют модели, которые популярны у обычных пользователей и профессионалов:
Как пользоваться газовым паяльником?
Для получения желаемого результата от работы и продления срока функционирования устройства, нужно знать правила эксплуатации. Рассмотрим, как работать газовым паяльником:
Как заправить газовый паяльник?
Для работы в устройство нужно регулярно добавлять топливо. Инструмент можно наполнять только очищенным бутаном, который используется для зажигалок. Проводят подобные работы в хорошо проветриваемом помещении, без доступа к открытому пламени. Газ для газового паяльника заправляют по такой схеме:
Как паять газовым паяльником?
В настоящее время известно два варианта технологий пайки с использованием этого оборудования:
Процесс пайки включает этапы:
Как сделать газовый паяльник?
Для осуществления бытового ремонта можно изготовить подобное устройство самостоятельно. Оно не будет столь точным как заводские модели, но при надобности выручит. Необходимо подготовить следующие инструменты:
Газовый паяльник для пластика и других материалов собирается так:
Газовый паяльник – что это такое, устройство, принцип работы, применение, плюсы и минусы
Что такое газовый паяльник?
Это компактный прибор, применяемый для пайки деталей из разнообразных материалов. При этом он не подключается к электросети. Изучая, что это такое газовый паяльник видно, что он имеет обширную сферу применения. Помимо традиционных паяльных операций с его помощью можно разрезать полипропиленовые трубы, проводить подогрев металлических изделий, снимать старую краску и даже выжигать разные орнаменты на древесине. Процесс подготовки к работе не занимает много времени. Это не все преимущества этого устройства.
Устройство газового паяльника
Для понимания принципа функционирования устройства, нужно узнать элементы его конструкции. Прибор может быть уложен в кейс или чехол, в котором он хранится и транспортируется. Мини-газовый паяльник состоит из:
Принцип работы газового паяльника
В этом приборе практически не используется открытый огонь, как, например, в газосварке. Большое значение имеет катализатор, роль которого исполняет сетка из керамики, покрытая патиной. Благодаря этому происходит равномерное нагревание решетки и жала. Газовый паяльник мини-горелка работает следующим образом:
Уменьшение минимальной мощности для комфортной пайки
Изначально паяльная насадка на минимуме жарит 450-500 градусов, что сразу окисляет припой. Паять при такой температуре полупроводники и микросхемы не рекомендуется.

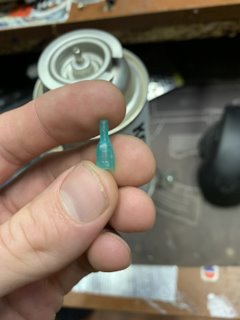

Для регулировки нужно снять синюю пипку на регуляторе мощности. Под пипкой будет шлиц под отвертку. Если повернуть шлиц, то можно изменять положение регулировочного кольца относительно клапана.
Уменьшаем подачу газа на минимуме:
Плюсы такой настройки:
Читать также: Блок питания 30в 2а на мс34063
Применение газовых паяльников
Инструмент можно эксплуатировать для осуществления разных работ:
Что можно паять газовым паяльником?
При сравнительно небольших размерах хороший газовый паяльник применяют для:
Плюсы и минусы газовых паяльников
У этого устройства есть положительные и отрицательные стороны. Чтобы сделать окончательный выбор, нужно предварительно познакомиться с ними подробнее. Газовый паяльник имеет достоинства:
Среди недостатков газового паяльника выделяют:
Как выбрать газовый паяльник?
Незнающим людям сложно сразу выбрать подходящий вариант изделий для определенного вида работ. Приобретая лучший газовый паяльник, рекомендуется ориентироваться на такие моменты:
Насадки для газового паяльника
Оборудование работает благодаря небольшим деталям, которые надеваются на сопло. У классической модели паяльника обычное жало, но помимо этого портативный газовый паяльник может быть укомплектован насадками разных форм:
Подготовка проводов к спаиванию
Спаиваемые провода требуют подготовки. Для ее выполнения необходимо соблюдать следующие правила:
Рейтинг газовых паяльников
Среди всего предложенного разнообразия выделяют модели, которые популярны у обычных пользователей и профессионалов:
Как пользоваться газовым паяльником?
Для получения желаемого результата от работы и продления срока функционирования устройства, нужно знать правила эксплуатации. Рассмотрим, как работать газовым паяльником:
Как заправить газовый паяльник?
Для работы в устройство нужно регулярно добавлять топливо. Инструмент можно наполнять только очищенным бутаном, который используется для зажигалок. Проводят подобные работы в хорошо проветриваемом помещении, без доступа к открытому пламени. Газ для газового паяльника заправляют по такой схеме:
Как паять газовым паяльником?
В настоящее время известно два варианта технологий пайки с использованием этого оборудования:
Процесс пайки включает этапы:
Особенности пайки электропаяльником
Пайка электропаяльником имеет ряд особенностей перед другими способами соединения. Их необходимо учитывать при выполнении монтажных работ.
Важно! Работая в домашних условиях, старайтесь не вдыхать испарения от паяльника. Дымок от канифоли относительно безопасен. А пары кислот совсем не полезны для органов дыхания и приводят к кашлю. Если нет специальной вытяжки, то пайку следует проводить с открытыми окнами.
Выбор флюса
Чаще всего электрики используют твердый флюс — канифоль. Есть два способа нанести ее на спаиваемые провода:
Канифоль можно смешать с этиловым спиртом. В итоге получится неплохой жидкий флюс, который удобно наносить кисточкой. Здесь важно не переборщить, чтобы раствор не стекал по изоляции провода. Ведь в будущем на это место прилипнет пыль.
Пайка многожильных проводов
Многожильный провод представляет собой множество тонких проволок, сплетенных в один трос и покрытых изоляцией. Такой проводник проще паять, чем монолитный. Любой вид флюса охотно проникает и втягивается в пустоты между тонкими проволоками жилы. Касается это и припоев. Они легко пропитывают многожильный провод. Главное, как следует прогреть его, и пайка пойдет сама собой. Чтобы надежно спаять провода, их необходимо аккуратно скрутить пальцами.
Пайка распредкоробок с помощью тигля
Данный способ позволяет удобно пропаивать скрутки, которые находятся в коробках и подрозетниках. Припой заранее плавится в небольшом тигле объемом от 20 до 100 мл. Спаиваемые провода погружаются в емкость с расплавленным металлом.
Для разогрева тигля и расплавления припоя используется компактная газовая горелка. Некоторые специалисты применяют для этих целей самодельные приспособления, сделанные своими руками из мощных электропаяльников. Но такие устройства требуют напряжения, которое не всегда присутствует в ремонтируемой квартире.
Флюс для пайки алюминия
При пайке с обычной канифолью припой не будет прилипать к алюминию. Здесь необходимо использовать флюс наподобие Ф-64. Он выпускается специально для алюминиевых проводов. Средство продается в жидком виде в форме баночки с кисточкой.
После пайки с Ф-64 скрутку нужно промыть слабощелочным раствором для нейтрализации кислотных свойств флюса. Для получения отмывочной смеси достаточно развести пищевую соду в теплой воде. Затем требуется отмывка простой мыльной водой или жидким мылом с применением зубной щетки.
Пайка позволяет надежно соединять провода при минимальных затратах. Все что нужно: паяльник, припой и флюс. Правильно пропаянный контакт прослужит не меньше, чем сама проводка.
Выбирать паяльник следует по мощности нагревателя. От этого критерия зависит максимальная толщина проводов, которые получится соединить. Тип флюса, припоя, форма и материал ручки паяльника выбираются исходя из индивидуальных предпочтений мастера.
Как сделать газовый паяльник?
Для осуществления бытового ремонта можно изготовить подобное устройство самостоятельно. Оно не будет столь точным как заводские модели, но при надобности выручит. Необходимо подготовить следующие инструменты:
Газовый паяльник для пластика и других материалов собирается так:
Физика процесса пайки
Пайка проводов — это их электрическое соединение, по надежности уступающее только сварке. При спаивании токоведущие жилы соединяются на уровне микрочастиц. Расплавленный припой проникает в поверхность медного провода и становится с ним одним целым.
Соединение проводов с помощью пайки
Для достижения этого эффекта требуется 2 фактора:
Газовый паяльник DAYREX DR-23, инструкция по эксплуатации
Газовый паяльник – что это такое, устройство, принцип работы, применение, плюсы и минусы
Для выполнения ряда работ в домашней мастерской и на производстве используется газовый паяльник. Он не привязан к электросети, что является не единственным его преимуществом. Важно правильно выбрать устройство и пользоваться им по инструкции.
Что такое газовый паяльник?
Это компактный прибор, применяемый для пайки деталей из разнообразных материалов. При этом он не подключается к электросети. Изучая, что это такое газовый паяльник видно, что он имеет обширную сферу применения. Помимо традиционных паяльных операций с его помощью можно разрезать полипропиленовые трубы, проводить подогрев металлических изделий, снимать старую краску и даже выжигать разные орнаменты на древесине. Процесс подготовки к работе не занимает много времени. Это не все преимущества этого устройства.
Устройство газового паяльника
Для понимания принципа функционирования устройства, нужно узнать элементы его конструкции. Прибор может быть уложен в кейс или чехол, в котором он хранится и транспортируется. Мини-газовый паяльник состоит из:
Уменьшение минимальной мощности для комфортной пайки
Изначально паяльная насадка на минимуме жарит 450-500 градусов, что сразу окисляет припой. Паять при такой температуре полупроводники и микросхемы не рекомендуется.
Для регулировки нужно снять синюю пипку на регуляторе мощности. Под пипкой будет шлиц под отвертку. Если повернуть шлиц, то можно изменять положение регулировочного кольца относительно клапана.
Уменьшаем подачу газа на минимуме:
Плюсы такой настройки:
Читать также: Люксметр для чего нужен
Принцип работы газового паяльника
В этом приборе практически не используется открытый огонь, как, например, в газосварке. Большое значение имеет катализатор, роль которого исполняет сетка из керамики, покрытая патиной. Благодаря этому происходит равномерное нагревание решетки и жала. Газовый паяльник мини-горелка работает следующим образом:
ТЕХНОЛОГИЧЕСКИЕ ПОДСКАЗКИ ПРИ ИСПОЛЬЗОВАНИИ ПАЯЛЬНИКА
После заполнения газом паяльника, перед применением, необходимо подождать две минуты для того, чтобы БУТАН равномерно распределился в газовом контейнере паяльника. Металлические части спаиваемых предметов и наконечник паяльника должны быть покрыты тонким слоем олова. Не рекомендуется дотрагиваться до спаиваемых металлических предметов руками. Во время работы необходимо иметь под рукой влажную губку.
Плюсы и минусы газовых паяльников
У этого устройства есть положительные и отрицательные стороны. Чтобы сделать окончательный выбор, нужно предварительно познакомиться с ними подробнее. Газовый паяльник имеет достоинства:
Среди недостатков газового паяльника выделяют:
Заправка
Покупать дешевый китайский газ для зажигалок не хотелось.

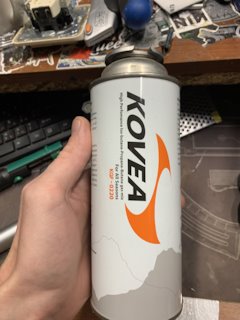

Пока использую газ Kovea для газовых горелок:
Состав 70% бутан + 30% пропан, а Dremel VersaTip рассчитан на 100% бутан. То есть использовать такой газ не совсем правильно (но точно лучше, чем дешевый газ, от которого быстро забьется сопло и паяльник выйдет из строя).
Необходимость спаивания деталей может возникнуть при ремонте радиоаппаратуры, бытовой техники, электроники, ювелирных изделий и различных узлов автомобиля. Привычным инструментом, с которым ассоциируется этот вид работ, является электрический паяльник. О других разновидностях этого устройства знают не все, однако современные модели газовых паяльников имеют ряд преимуществ перед электрическими аналогами. Что в газовых паяльниках особенного, чем они хороши, как их выбрать — читайте в нашем материале, а заодно обратите внимание на наш независимый ТОП-5 лучших газовых паяльников для самых разных случаев и под самые разные бюджеты.
Как выбрать газовый паяльник?
Незнающим людям сложно сразу выбрать подходящий вариант изделий для определенного вида работ. Приобретая лучший газовый паяльник, рекомендуется ориентироваться на такие моменты:
Насадки для газового паяльника
Оборудование работает благодаря небольшим деталям, которые надеваются на сопло. У классической модели паяльника обычное жало, но помимо этого портативный газовый паяльник может быть укомплектован насадками разных форм:
Лучшие газовые паяльники с открытым пламенем (горелки) с АлиЭкспресс
Оборудование из этого раздела называют паяльными лампами или горелками. По принципу действия оно похоже на газовые паяльники. Но есть один нюанс – горение факела у них, как правило, открытое. В газовых паяльниках такую конструкцию используют редко. Однако на АлиЭкспресс встречаются модели, которые могут работать и как паяльник, и как горелки. Они представлены в рейтинге. Инструменты лучшим образом справляются с розжигом костров и мангалов, популярны в кулинарии, могут использоваться в ремонтных работах.
Рейтинг газовых паяльников
Среди всего предложенного разнообразия выделяют модели, которые популярны у обычных пользователей и профессионалов:
СМЕНА НАСАДОК
ВНИМАНИЕ: Перед сменой насадки необходимо дождаться её охлаждения. Для замены наконечника необходимо использовать прилагающийся 7 мм ключ, также возможно использование 8 мм ключа для предотвращения прокручивания наконечника вместе со спаивающей головкой. Когда вы открутите наконечник, вы можете добиться работы паяльника в режиме «открытого огня», поворачивая 8 мм ключом спаивающую головку вокруг своей оси.
Когда вы открутите наконечник, вы можете добиться работы паяльника в режиме «открытого огня», поворачивая 8 мм ключом спаивающую головку вокруг своей оси.
Как пользоваться газовым паяльником?
Для получения желаемого результата от работы и продления срока функционирования устройства, нужно знать правила эксплуатации. Рассмотрим, как работать газовым паяльником:
Часто задаваемые вопросы
Взрывоопасны ли газовые паяльники?Газовые паяльники не относятся к взрывоопасным устройствам, однако при работе с ними необходимо соблюдать технику безопасности. Не следует направлять пламя горелки на легковоспламеняющиеся предметы. В случае утечки газа из прибора необходимо хорошо проветрить помещение.
Каким газом можно заправлять газовый паяльник? Перед тем как заправить газовый паяльник, необходимо изучить инструкцию по эксплуатации от производителя, в которой указывается газ, используемый при работе прибора (пропан или бутан). В большинстве случаев для этой цели подходят баллоны для заправки обычных зажигалок.
Как заправить газовый паяльник?
Для работы в устройство нужно регулярно добавлять топливо. Инструмент можно наполнять только очищенным бутаном, который используется для зажигалок. Проводят подобные работы в хорошо проветриваемом помещении, без доступа к открытому пламени. Газ для газового паяльника заправляют по такой схеме:
ВОСПЛАМЕНЕНИЕ
Переместить рычаг подачи газа в среднее положение. Перевести выключатель вверх и направо в положение «ON». Нажать на кнопку воспламенения и паяльник будет работать в режиме «открытого огня». Спустя 3 секунды после воспламенения, переведите закрывающий рычаг в крайнее левое положение и отпустите его, и тогда режим «открытого огня» будет отключен и наконечник паяльника начнет нагреваться.
Как паять газовым паяльником?
В настоящее время известно два варианта технологий пайки с использованием этого оборудования:
Процесс пайки включает этапы:
Упаковка
Целлулозная губка в жестяной баночке нужна, чтобы вытирать с жала припой. Перед использованием её нужно намочить водой и немного отжать – она разбухнет. Не нужно вытирать паяльник об сухую губку!
Пустая жестяная баночка нужна, чтобы складывать остывающие насадки. Снять горячие насадки можно при помощи гаечных ключей.
