Мониторинг парковки на 70mai Dash Cam 1S(международная версия) и кабель hardware kit.
Эта запись как продолжение одного из недавних разговоров/обсуждений,
www.drive2.ru/l/597359995…age=0#a597420193781656718,
вкратце,
разговор был про режим «наблюдение за припаркованным авто»
при помощи фирменного кабеля питания hardware kit для всех регистраторов фирмы 70mai.
-кто не вкурсе,
регистратор в режиме ожидания не потребляет (сотые доли Ампера) практически заряд АКБ,
при срабатывании G сенсора,
стукнули, задели машину (также настраивается чувствительность)
пишет минутный ролик и снова в режим ожидания.
Подключив фирменный кабель к своему регику 70mai Dash Cam 1S,
перепробовав (понаблюдав) все возможные настройки (международной прошивки)
и углубившись в тему, стало понятно
что нужный режим не заработает на стоковой (с такой купил) прошивке даже с hardware kitом.
Пришлось на международную прошивку накатить китайскую (модифицированную),
сразу скажу — это не сложно,
со всем известного 4pda
4pda.to/forum/index.php?showtopic=958833
.
Почему кетайцы вырезали из международной прошивки, именно у модели Dash Cam 1S (самой доступной),
пункты «мониторинг парковки» и «ускоренное видео»(time-lapse) — неизвестно.
Но как видите, поправить это легко.
Проверил, слегка стукнув пальцем по лобовому — заморгал боковой/круглый светодиод (он же кнопка).
сев в машину и включив зажигание рег сказал что есть новая экстренная запись.
(ролик появился во вкладке «видео наблюдения за припаркованным авто»)
Hardware Kit для видеорегистратора: что это?
Чтобы видеорегистратор мог спокойно работать в режиме парковки или Time-lapse, когда зажигание в автомобиле отключено, необходимо использовать специальный кабель прямого подключения — Hardware Kit. Чип, встроенный в устройство, будет следить за зарядом аккумулятора и отключит режим записи в случае низких показателей ёмкости батареи.
Зачем нужен кабель Hardware Kit
Кабель Hardware Kit подходит ко всем современным моделям видеорегистраторов, оснащённых системой парковки и с установленным микро-USB соединением.
Как только вы припаркуете автомобиль и выключите зажигание, автоматически подключится режим парковки, который будет фиксировать все подозрительные движения вокруг транспортного средства.
При помощи гравитационного датчика и кабеля устройство окажется подключенным напрямую к аккумулятору, и видеорегистратор в случае столкновения или сильной вибрации включит запись, сохраняя в памяти ценные доказательства несанкционированного вторжения. Просмотреть видеоролик можно будет с помощью приложения или непосредственно извлечь его из памяти записывающего устройства.
Сразу после подключения кабеля Hardware Kit к регистратору следует настроить режим парковки вручную.
Как происходит запись с помощью Hardware Kit
Записывать видео во время стоянки можно разными способами:
В первом случае вы приехали, скажем, в офис, припарковали машину, и камера прилежно записывает все 8 часов стоянки, хотя вокруг не происходит ничего экстраординарного. Но даже если кто-то подбежит и стукнет по колесу, отсмотреть этот кусок видео будет проблематично среди 8-часовой записи. Не говоря уже о том, какая нагрузка идёт всё это время на записывающее устройство.
Запись по датчику движения в этом плане намного удобнее. Ведь камера видеорегистратора пребывает в «спящем режиме», пока вокруг статичная картинка. А включается только в случае, если происходит какое-то движение: пробегает собачка, проходят люди или затрепыхалась на ветру веточка дерева. Все эти изменения будут чётко зафиксированы на видео.
G-сенсор — штука хорошая. Но далеко не всегда работает на отлично из-за слишком тонких настроек датчика чувствительности.
Интервальная съёмка записывает в секунду 2 кадра в формате 720p вместо привычных тридцати. Time-lapse позволяет создавать компактные видеоролики. И необходимость записывать их поверх тех, что были сделаны во время перемещения авто, отпадает. Но для подобной записи во время длительной стоянки понадобится специальный кабель с адаптером Parking Guard Hardware Kit.
Принцип действия парковочного кабеля
Как только вы отключаете зажигание, в USB кабеле формируется сигнал, позволяющий подключиться системе парковочного мониторинга. А питание к регистратору поступает от аккумулятора.
В более продвинутых Hardware Kit присутствует адаптер, защищающий аккумуляторную батарею от полной разрядки. Если напряжение падает ниже условленной нормы, видеорегистратор отключается. А водитель сможет завести автомобиль, воспользовавшись остатками заряда.
Оставляя автомобиль в гараже, вы не сможете отключить парковочный режим с помощью адаптера.
А когда утром надумаете запустить двигатель, напряжение сядет, и защита сработает, отключив регистратор. Также Hardware Kit способен включить защиту во время прогрева машины.
Как установить Hardware Kit
Проблем с подключением кабеля для парковки возникнуть не должно. Всё делается легко и просто. Этапы установки:
Обратите внимание, что красный провод предназначен для подключения к аккумулятору, а жёлтый — для цепи ACC. При правильном подключении питание к прибору будет подаваться только при выключенном зажигании. Именно вытаскивание ключа станет сигналом для системы о постановке на стоянку.
Если вы передвигаетесь с помощью автомобиля значительно меньше, чем он стоит на стоянке, то есть смысл приобрести кабель Hardware Kit, чтобы обезопасить транспортное средство во время парковки от посторонних посягательств.

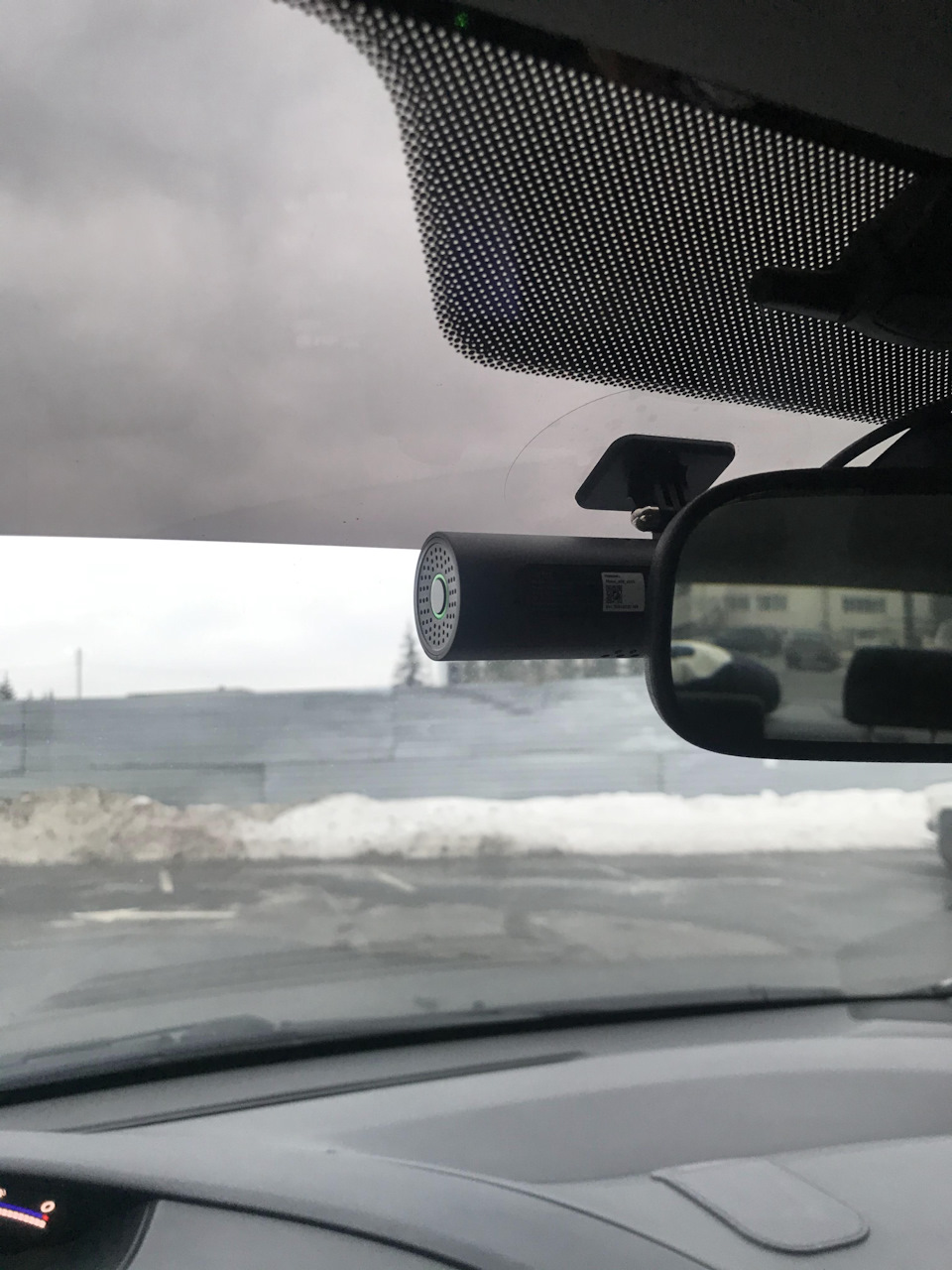

Видеорегистратор 70mai Dash Cam 1S + 70mai hardware kit
После просмотра множества обзоров, заказал наиболее подходящий по функционалу видеорегистратор 70mai Dash Cam 1S на Aliexpress + флешка 64Гб и кабель для парковочного режима 70mai hardware kit. (Ссылка).
Основные преимущества данного регистратора: Цена, качество видео, wi-fi, и запись видео в режиме парковки от датчика удара.
Подключение произвел к блоку предохранителей кабелем hardware kit.
Красный — Постоянный плюс
Желтый — Плюс, после поворота ключа в замке зажигания
Черный — Минус
После подключения появилась проблема) в режиме парковки регистратор не срабатывал по датчику удара. В приложении 70 mai так же отсутствовала данная функция. Позже выяснилось, что у меня глобальная версия, а режим парковки доступен только на китайской. На сайте 4pda скачал прошивку от китайской версии, и обновил по инструкции с помощью флэшки. По завершению, появились новые пункты настройки в приложении, выставил максимальную чувствительность,
запись начинается даже если слабо стукнуть по лобовому стеклу.
Honda Civic 2010, двигатель бензиновый 1.8 л., 140 л. с., передний привод, механическая коробка передач — электроника
Машины в продаже
Комментарии 19
Приветствую! Подскажите, пожалуйста, правильно я понимаю, что если возьму такой регистратор на заднее стекло + кабель hardware, то длины кабеля всё равно не хватит для подключения к предохранителям?
На лобовом стоит 70mai dash cam pro plus с hardware-кабелем, а тут вдруг решила, что «зад» тоже надо прикрыть, и озадачилась… В багажнике 12V в прикуривателе есть, но хотелось бы к предохранителям…
Тоже смотрел его, хороший рег, до этого висел корейский blackvue dr400 hd, такой же конструкции. Но сейчас решил все таки брать модель постарше, с дисплеем и плюс с задней камерой, 70mai A800S.
Заднея камера бесполезна
Смотрел примеры видео, днём в целом норм видно, даже через тонировку. Ночью да, бесполезна, но силуеты и дорожную обстановку видно, по крайней мере в городе. На трассе само собой будет темнота.
с таким же гоняю, но немного ниже висит
Матери брал такой же. Понравилось качество записи, удобство настройки, просмотра и скачивания видео. Ну и не так заметен)
Почему именно этот рег? Есть гораздо лучше по качеству съёмки, но немного дороже от тех же 70 mai. Например 70 mai dash cam pro. Если принципиально не хочешь с экраном, то есть 70 mai mini dash cam midrive
Тоже хотел написать, на прошке то пободрее стоит матрица
Почему именно этот рег? Есть гораздо лучше по качеству съёмки, но немного дороже от тех же 70 mai. Например 70 mai dash cam pro. Если принципиально не хочешь с экраном, то есть 70 mai mini dash cam midrive
У них был брак, и мне за 2400 два регистратора прислали. Это было больше года назад, оба регистратора исправно работают по сей день.
В этом месте установки дворники не чистят же стекло или я ошибаюсь?
Постоянно ходить и амбразуру промывать для регистратора?))
норм там в этом месте левая щетка чистит, у меня так же стоял похожий корейский рег + направление угла съемки такими регами регулируется… так что всё фэншуй
Ну ок тогда, тоже просто думал рег ставить и за сюзеркало прятать, но потом передумал из-за своеобразного расположения дворников.
На civicоподобных машинах (с особенностью работы трапеции стеклоочистителя) оптимальными регистраторами считаю в виде зеркала заднего вида. Максимально не заметно и сама камера приходится в зону работы левого дворника.
Да, видео записывается немного со смещением влево относительно центра стекла, но зато можно установить регистратор с камерой заднего вида, что может не радовать)

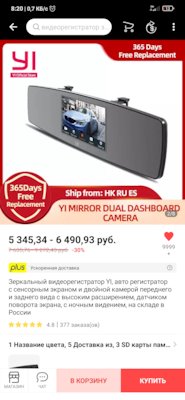

У самого стоит от фирмы yi (вроде как дочерняя компания Xiaomi)
норм там в этом месте левая щетка чистит, у меня так же стоял похожий корейский рег + направление угла съемки такими регами регулируется… так что всё фэншуй
А какой корейский рег стоял? Не blackvue случаем?
блэкву… без зада, хороший рег, лет 7 чтоли отслужил, потом начал вы&бываться…и карту менял и прошивал, и матрицу, и батарейки. короч пиzда пришла, ща дома валяется… покупал прямиком из Кореи, по ссылкам с 4пда.ру… списывался с продаваном, через палку оплачивал… по ремонту в блоге есть запись… там их две даже… civcaburca
Да, рег отличный, сам брал такой в 2011-12 году на eBay с Кореи, тогда AliExpress не был ещё таким раскрученным, как сейчас. Единственный косяк это не удалось победить проблему со временем, батарейку перепаивал, по идее с gps должен был подтягивать время, но так и не заработало, в остальном все четко работало. Ну ещё батку 2 раза менял. Полгода назад продал его, новому хозяину запись времени была не принципиальна. Ещё к нему брал штуку для постоянного питания Power Magic Pro, эта приблуда осталась, думаю брать 70mai и подключить в этот же power magic, по идее должно работать.
сейчас до фига развелось всяких норм регов… 70маи. 😐😔 промолчу.(блэкву грелся очень и, я думаю с этим китайцем не исключено такое) … сырой вариант… сейчас дохера китайских таких приблуд — достойно в этих конструкциях только японская камера сони, или швеция, или герм… х. з карл цейсс, а роботоспособность остального под вопросом на долго ли… ну, можт свои деньги отработает… я считаю лучше промониторить форум 4пда и выбрать оттуда вариант с подбором… я сейчас не интересовался… не посоветую… ну… блэкву кнчно — збсь, но дорого… но, зато прослужит долго… они же работают над косяками… если деньги есть, я б снова блэкву взял… без наворотов простенький… зато надежный и качественный, с китайцеми можешь не угадать — и деньги на ветер, как у меня. После блэкву взял за 5…полгода и хана регу, а опирался тож на опыт таких же как я обывателей
Ну корейцев брать останавливает сейчас только цена, че то они загнули ценники. Насчёт 70mai, читаю на 4pda про A800, в целом проблем не так много, батка к примеру меняется легко, ПО потихоньку допиливают, качество съёмки отличное, бывает брак попадается, ну в общем посмотрим.
так у них… у корейцев, и качество на высоте… у меня объява висит по продаже дхо/бегущие поворотники www.drive2.ru/market/offers/990821 за цену, что не каждый купит (только такие долбоёбы/фанаты, как я, могут это сделать), я их за 15 брал чтоли (у нас такой комплект под 30+ сейчас стоит)… так и не внедрил себе, zаебало фары разбирать…стоят дорого, но! Почему я их упомянул…Корея это КАЧЕСТВО, как начинки (электроники), так и программного обеспечения… если касаться рега…есть поговорка — скупой платит дважды…я с регом таким и оказался отдал 5 полгода поездил и п***…брал VIOFO a119…заебачий рег, но я с ним «приплыл»… у людей работают, но я не один со своей проблемой… кстати, обрати внимание на него (мне наверное попалась говно вариант)… не именно НЕ на этот рег обрати внимание, а на фирму VIOFO, они производят на основе нэолайн. Китайские реги с проблемами, купи лучше Блэквью…и! только не нарвись на подделку, не покупай с иБэй и али возьми по ссылкам с 4пда из Кореи напрямую
сброшу видео поворотников ))) пользуясь случаем, которые себе внедрить хотел
🎥 Подключение регистратора Xiaomi через Hardware Kit
Всем доброго времени суток.
Запись далеко не новая и кто-то даже скажет, зачем тратить деньги, если можно взять в руки паяльник и распаять зарядник регика и все подключить, или же можно заказать usb с китая который также можно использовать для подключение регика напрямую, но этот путь не для меня.
Так как местами меня не совсем устраивает как пишет мой регик плюс карта памяти подыхает которой уже кучу лет в обед, я решил поискать новый регик и карточку. Стоит у меня сейчас 70mai dash cam lite с режимом записи на парковке, и занимаясь поисками чего то что снимает получше, я наткнулся на 70mai Hardware Kit UP02.
Собственно, что такое 70mai Hardware Kit UP02:
Оригинальный кабель для режима парковки Xiaomi 70Mai Hardware Kit предназначен для подключения к видеорегистраторам Xiaomi:
• 70mai Smart Dash Cam Pro (Midrive D02).
• 70mai A500 Dash Cam Pro Plus (Midrive D16).
• 70mai Dash Cam LITE (Midrive D8).
• 70Mai A800/A800S 4K Dash Cam (Midrive D09).
• 70Mai Rearview Mirror Dash Cam Wide (Midrive D07).
НО дополнительно подходит ко всем современным моделям видеорегистраторов 70Mai, имеющих режим парковки и выход для подключения питания microUSB. Благодаря 70Mai Hardware Kit защита не останавливается даже когда вы покидаете свой автомобиль.
Вот так это выглядит. Подумал и решил что вместо того чтобы колхозным методом, я возьму этот кабель и подключу все «типо штатно».
Вот такой пакет, внутри кабель + буклет на китайском + инструкция на украинском.
#42. Топ-регистратор Xiaomi 70mai dash cam pro plus a500s + rear camera и правильное подключение по штатному.
Всем привет.
Наконец-то выдалось время написать новую запись)
На мой день рождения, любимая, так сказать, пассивно позаботилась о моей безопасности и подарила видеорегистратор. Да и не просто регистратор, а самый продвинутый и навороченный от фирмы xiaomi, за исключением серии A800s 4K, которую уже и найти более трудно и цена бегает сильно.
Я же получил видеорегистратор Xiaomi 70mai dash cam pro plus a500s + камера задней съемки Xiaomi 70Mai Rear Camera (RC06).
По приезду домой мне накидали ещё ништячков в виде родного адаптера питания 70mai Hardware Kit, который позволяет работать регистратору постоянно и активироваться при ударе во время парковки. Потребление в этом режиме около 5 мА.
А ещё сверху положили flash-карту 10-го поколения на 64 Gb.
Весь Наборчик выглядит очень нарядно, как снаружи, так и после распаковки. Ощущается какая-то дороговизна, не то, что чистый Китай делал буквально 5-10 лет назад.
И именно такой полный наборчик приехал ко мне.
Технические характеристики регистратора :
-Процессор Novatek NT96580
-Разрешение 2592×1944 + задняя камера FullHD (1920 × 1080). Кодек H.265, 30 fps, (соотношение сторон 4:3)
-Датчик изображения Sony IMX335, 5 MП, диапазон диафрагмы: F1.8 (2 стекл. + 4 пластик. линзы)
-GPS встроенный (отображение скорости и координат на видео)
-Нет синхронизации времени по GPS
-Экран: 2″ IPS (480*360)
-Поддержка карт памяти MicroSD 32Гб — 256Гб (минимум U1(UHS-1) 10 класс)
-WiFi-соединение 2.4GHz
-Голосового управления нет
-Технологии DeFog («антитуман») и WDR
-Датчик удара
-Датчика движения нет
-Парковочный режим (по датчику удара, доступен только при подключении спец. кабеля для парковочного режима «70mai hardware kit»)
-Аккумулятор 500mAh Li-Ion Battery
-Разъем Micro USB, напряжение 5V 2А, длина кабеля 3,5 метра
-Размеры (Д x Ш x В): 87.5 x 53.0 x 18.20 мм
Ещё на борту есть такие приятные функции как:
1. Система ADAS —
предупреждение о съезде с полосы, предупреждение о столкновении спереди, предупреждение о начале движения транспорта впереди. Пробовал лично. Все работает очень стабильно.
2. Матрица Sony с углом 140° (сомнения есть)
3. Возможность соединения к телефону через оригинальное приложение для настроек и быстрого скачивания видео.
4. Сохранение неперезаписываемого видео
5. Встроенный датчик удара
6. Парковочные режим.
Кстати говоря о последней фишке. Она работает только при наличии оригинального адаптера питания «70mai Hardware Kit», который у меня как раз есть в комплекте)
Фишка заключается в том, что когда вы заглушили двигатель, закрыли машину — регистратор находится в спящем режиме, в случае удара по машине, он моментально проснется и будет писать видео пока не сядет его встроенный аккумулятор.
Если регистратор подключен с помощью «70mai Hardware Kit», то снимать видео, регистратор в «режиме парковки» сможет почти неограниченно долго (ограничен он лишь аккумулятором автомобиля и объемом флешки).
Так же, при подключении через «70mai Hardware Kit», будет работать режим «Таймлапс», это когда регистратор снимает не видео в общем понимании, а делает видео из стоп-кадров, с паузами между кадрами в несколько секунд. В таком режиме, можно узнать, что происходит допустим в течении ночи, напротив «всевидящего ока» регистратора.
Одна сторона встаёт в родной разъём предохранителя, сверху встаёт родной пред и работает по заводу, а дополнительно наш провод защищён Личным предом. К тому же на конце есть гильза для обжима, чтобы сразу зафиксировать наш провод. Таких нам необходимо два, так как один провод нужен для постоянного «плюса», один для «плюса», появляющегося при подаче зажигании, а третий провод подключится на надёжное соединение с кузовом, то есть «минусом».
Устанавливается на эти преды.
Всю проводку на фронтальный регистратор тянем через водительскую стойку и дальше утапливаем в край обшивки крыши. Она легко гнётся и забирает провод. На заднюю камеру также поднимем провод по стойке и дальше вдоль обшивки крыши ведём провод до заднего стекла. Снимаем при этом заднюю боковую пластиковую крышку и центральную стойку. Дальше делаем по принципу передней камеры. Просовываем под обшивкой до центра стекла и оставляем провод.
В комплекте идёт и качественный 3м скотч, и специальный этикетки, чтобы этот 3м скотч клеился не прямо на стекло, а на эту этикетку, а она уже по прилипает к стеклу как обычная плёнка. У меня на переднее стекло не вышло так приклеить из-за того, что я хотел установить регистратор максимально незаметно за зеркалом и чтобы он выполнял все свои функции на 100%. Поэтому я приклеил регистратор напрямую к тонировочной пленке.
