для чего нужен калибратор для металлопластиковых труб
Правила использования калибратора
Металлопластиковые трубы – это один из самых распространенных материалов для подключения отопительной и водопроводной системы. Они великолепно справляются с воздействием высокой температуры, легко гнутся и просто устанавливаются даже своими руками.
Калибратор для металлопластиковых труб
Для монтажа потребуется специальный инструмент, в частности трубогиб, ножницы и калибратор для металлопластиковых труб. Научиться пользоваться данными приспособлениями не сложно.
Ножницы, труборез и резак
Металлопластиковый трубопровод поставляется в бухтах. Благодаря значительной гибкости, нет необходимости в приобретении большого количества соединительных элементов или переходников. Как правило, можно использовать цельный отрез трубного изделия, а соединения выполнять исключительно в местах подключения к сантехническим приборам или радиаторам.
Отрезать трубы необходимо строго перпендикулярно оси, по этой причине рекомендуется использовать специальные приспособления.
Для изделий малого диаметра, которые наиболее часто встречаются в бытовых инженерных системах, подойдут ножницы для металлопластика с клинообразными лезвиями. Они позволяют отрезать трубопровод ровно, без зазубрин и заусениц. Больших усилий для работы с прибором не требуется.
Ножницы для металлопластиковых труб
Большие диаметры труб можно отрезать только резаком или труборезом, что позволяет получить ровный и качественный срез при любом диаметре трубного изделия.
В зависимости от строения, труборез может быть:
Калибратор: для чего он необходим
Калибратор для металлопластиковых труб – это инструмент для обработки торцов трубных изделий после обрезки, который обеспечивает подгонку элементов для максимально герметичной стыковки с фитингами.
Таким образом, основные функции калибратора:

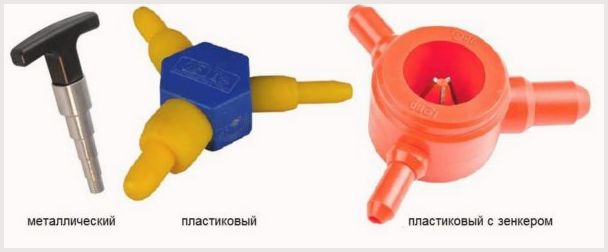

Калибраторы бывают нескольких разновидностей:

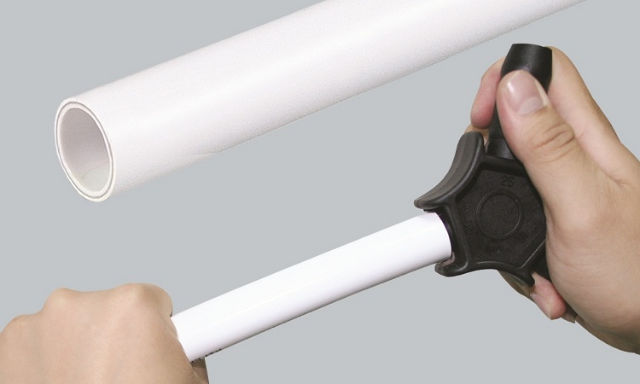

Как работать с устройством
Научится пользоваться прибором достаточно легко. Задача под силу любому желающему, даже если ранее не приходилось сталкиваться с выполнением подобного рода операций.

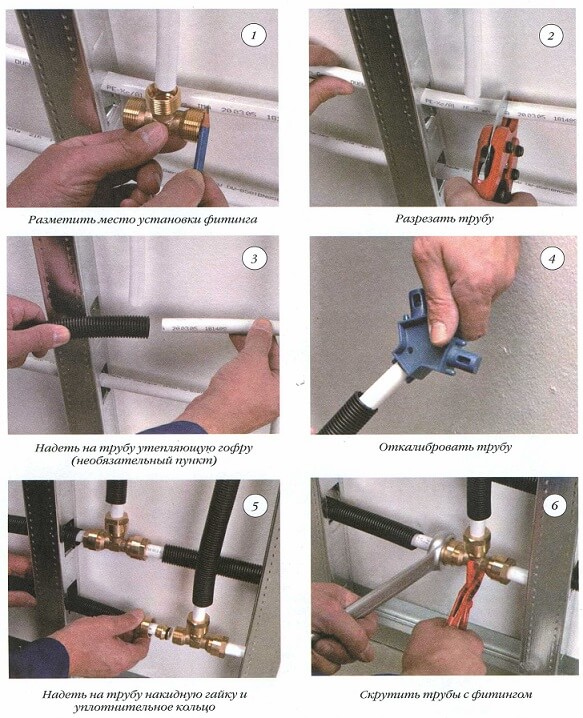

Как монтировать металлопластиковые трубы
Основные этапы работы с калибратором:
Внимание! Запрещено использовать калибратор для трубопровода, имеющего диаметр, что не указан на маркировке прибора.
Правильный монтаж металлопластиковых труб возможен лишь при условии использования специального оборудования. Калибратор гарантирует надежное соединение трубопровода с фитингами. Хранить калибратор необходимо в месте, где исключено попадание прямых солнечных лучей, это продлит срок его эксплуатации.
Монтаж металлопластиковых труб
Калибраторы для труб. Правильная стыковка металлопластика
Зачем нужен калибратор для труб? — без этого инструмента в принципе не возможен монтаж металлопластикового трубопровода, который должен быть смонтирован только правильно, чтобы не возникло протекание теплоносителя в будущем, при многократных нагревах. Опытный монтажник, выполнивший тысячи стыков металлопластиковых труб скажет, что не припомнит случая, чтобы стык металлопластика потек бы «сам по себе». Течи конечно бывают, но причина у всех одна — неправильный монтаж. Сделать хороший стык поможет калибратор.
Что такое калибратор, как его используют
Цилиндрик из прочного пластика и металла с прочной ручкой и точным диаметром, равным внутреннему диаметру трубы, окажется калибратором. Если его с усилием вставлять в трубу проворачивая несколько раз, то он оставит после себя круглое сечение конечного участка трубы.
Специалист заметил. Только круглые откалиброванные трубы годятся для стыковки с фитингами. при этом желательно чтобы по торцу трубы была снята внутренняя фаска под углом 30 — 45 град.
Чтобы снять фаску изнутри калибратор снабжают металлическими ножами. При вращении они срезают пластик и оставляют нужный скос, чтобы труба легче надевалась на уплотнения фитингов. Это важно для создания правильного не текущего в будущем стыка металлопластивых труб.
Как выполняется калибровка металлопластиковых труб
После этого наступает время калибровки трубы. Нужно подготовить конечную часть длиной 5 диаметров, придав ей прямолинейность, сделав сечение на этом участке круглым (близким к точно-круглому), выровняв вмятины. А также нужно снять фаску изнутри трубы, чтоб та надевалась на фитинги без смятия уплотнений. С большим усилием, вращая ручной калибратор производится такое преобразование участка трубы, в который вставляется фитинг.
Необходимо следить за соосностью калибратора и трубы, перекос инструмента, недостаточная глубина выполнения, не снятие фаски, повлечет впоследствии течи трубы…
Советы эксперта. Монтажники могут экономить свои силы при калибровке трубы — отсюда и течи. Сделайте вид, что тщательно следите за тем, насколько качественно откалиброваны трубы, попробуйте сделать это пару раз самостоятельно…
Какие бывают калибраторы
Условно калибраторы подразделяют на простые и оснащенные ножами. Также по конструкции на линейные и звездообразные и по диаметру.
Простые обычно делают из пластика, с помощью них можно откалибровать трубу придав ей круглое сечение.
Калибраторы с ножами не только выравнивают смятые торцы труб, но и снимают фаску изнутри, а некоторые и снаружи трубы для заделки в специальные фитинги.
Обычно в одном устройстве объединяют самые распространенные диаметры — от 12 до 32 мм. Тогда вместе зведообразно стыкую 3 калибратора, имеющие разные диаметры, например в одном устройстве могут быть объединены 12, 16, 20, 26, 32 мм…
Качество инструмента для калибровки и снятия фаски
Рекомендуется следить за остротой ножей фаскоснимателя. У инструмента одолженного напрокат они будут тупыми. Стоимость калибраторов небольшая, поэтому рекомендуется для монтажа прикупить новенький соответствующего внутреннему диаметру применяемых труб. Или производить заточку ножей фаскоснимателя напильником, наждачкой, что долго и не эффективно.
Поверхность инструмента должна быть предельно гладкой, чтобы не были нанесены повреждения внутри трубы — борозды, царапины. Калибратор с любыми повреждениями, будь-том механическими или температурными, сразу меняется на новый.
Как делается стыковка металлопластиковых труб самостоятельно
Как правило, при домашнем монтаже отопления применяются компрессионные (резьбовые) фитинги, для установки которых нужен лишь гаечный ключ крутить гайку и разводной ключ — удерживать фитинг.
Основное в том, чтобы не смять трубой при ее надевании резиновые уплотнения. Они должны остаться в своих канавках. Второй момент — фитинг должен вставляться на полную глубину до ее упора во фторопластовое кольцо. Перед монтажем рекомендуется тщательно подготовить исправным калибратором торец трубы, и немного смазать фитинг мылом или сантехнической смазкой. Сначала на трубу надеваются гайка и обжимное кольцо, затем вставляется фитинг и выполняется затяжка гайки.
Обжимные фитинги устанавливаются специальными клещами, даже простейшие образцы которых стоят не дешево, поэтому рациональней применить резьбовые….
Калибратор для металлопластиковых труб — назначение и инструкция по работе
Трубопроводы из сшитого полиэтилена с армировкой алюминием широко применяют в системах отопления индивидуальных домов. При их монтаже обязательно используют калибратор для металлопластиковых труб.
Существует несколько разновидностей приспособлений для калибровки, каждое из них призвано обеспечить высокое качество монтажных работ. Чтобы определиться с выбором калибратора, полезно изучить принцип его работы и предлагаемые на рынке модели.
Рис. 1 Металлопластиковые трубы в системе отопления
Что такое металлопластиковая труба и ее размеры
Для изготовления труб был разработан термостойкий полиэтилен с дополнительными молекулярными связями, получивший название сшитый.
Другую разновидность модифицированного полиэтилена называют термостойкой. Из этих двух материалов изготавливают трубы для теплых полов, обладающие высокой гибкостью и эластичностью. Однако они имеют существенные недостатки, а именно значительный коэффициент линейного удлинения при высоких температурах и высокую кислородопроницаемость.
Для борьбы с отрицательными свойствами была разработана технология введения в структуру трубной оболочки из модифицированного полиэтилена дополнительного алюминиевого слоя. Это позволило значительно снизить тепловое линейное расширение труб, увеличить коэффициент их теплопроводности, что особенно важно для теплых полов, и свести к нулю диффузию кислорода сквозь стенки.
Трубы из металлопласта (МП) более прочные и жесткие в сравнении со сшитым полиэтиленом. Их основным методом монтажа вместо натяжных фитингов стали обжимные пресс-муфты.
Рис. 2 Трубы из металлопласта
Типовая пресс — муфта представляет собой штуцер, к корпусу которого прикреплена гильза. При монтаже фитинг вставляют в МП-трубу, при этом ее оболочка находится между внутренним штуцером и наружной гильзой.
Чтобы фитинг плотно прилегал к стенкам изнутри и снаружи (это при обжиме обеспечит надежное, долговечное и прочное соединение), стенки МП-трубы должны иметь фиксированную толщину с минимальной погрешностью.
Этим металлопластиковая труба и отличается от других трубных полимеров. Ее внутренний и наружный диаметр строго фиксирован и соотносится следующим образом:16 — 12, 20 — 16, 32 — 26, 40 — 32, 50 – 40 мм.
То есть толщина стенки у 16-ой и 20-ой МП-трубы всегда равна 2 мм, у 32-ой — 3 мм, у 40-ой 4 мм.
Рис. 3 Примеры работы с калибраторами для металлопластиковых труб
Пресс клещи для металлопластиковых труб – виды, модели, как пользоваться. В статье рассказывается про способы соединения металлопластиковых труб, про виды и популярные марки пресс-клещей, а также, технология опрессовки труб ручными клещами!
Калибратор металлопластиковых труб — назначение
При монтаже металлопластиковых труб в случае отсутствия специального инструмента их иногда обрезают ножовкой по металлу. При этом кромки остаются острыми и рваными, торец не перпендикулярен центральной оси, что неприемлемо для качественного монтажа.
Поэтому все монтажники пользуются специальными ножницами для резки пластиковых труб. После обрезки специальным инструментом торец располагается под прямым углом к центральной оси, кромки не имеют заусенец. Однако этого недостаточно для высококачественного монтажа и требуется использование калибратора, который выполняет следующие функции:
Рис. 4 Методы соединения труб из металлопласта: пресс-муфтами, компрессионными фитингами, пуш-фитингами
Технологии соединения металлопластиковых труб
Отличительная особенность труб из металлопластика — их высокая жесткость и прочность при относительно эластичных наружных и внутренних стенках. Это позволяет использовать при их монтаже несколько методов соединения.
Обжимные пресс — фитинги
Это основной метод стыковки МП-труб, обеспечивающий высокую надежность долговечность, и прочность. После прессового соединения трубопровод можно помещать в штробы и замазывать штукатурными растворами, пряча в стены.
Для закрепления фитинга его вставляют внутрь трубы, после чего верхнюю гильзу обжимают специальными клещами.
Компрессионное муфты
При монтаже внутрь трубы вставляют штуцер типа елочка с резиновыми кольцевыми прокладками, а снаружи на оболочку помещают сухарь (кольцо с прорезью) с накидной гайкой. После закручивания гайки сухарь сдавливает трубную оболочку, прижимая ее внутренние стенки к штуцеру. Благодаря алюминиевой армировке оболочка деформируется и сохраняет надежное, долговечное и жесткое соединение с фитингом.
Пуш-фитинги
Пуш-фитинг — одна из последних разработок зарубежных фирм-производителей. Приспособление представляет собой компрессионный фитинг особой конструкции.
Для закрепления МП-трубы достаточно вставить в фитинг ее торец до щелчка. Процедура занимает несколько секунд, соединение в зависимости от торговой марки может быть разборным и неразборным.
Рис. 5 Калибраторы-вальцеватели для металлопластиковых труб
Калибратор для металлопластиковых труб — разновидности
На рынке не так много моделей калибраторов для труб из металлопластика. В основном они рассчитаны на самые ходовые трубные наружные размеры 16, 20, и 26 мм.
Калибратор-вальцеватель
Простейшее приспособление Т-образной формы, представляет собой ручку, перпендикулярно которой расположен стержень с сегментами разных диаметров.
Калибратор-вальцеватель может быть выполнен полностью из пластика или с металлическим калибрующим стержнем. Стандартный недорогой калибр для металлопластиковых труб рассчитан на вальцовку изделий с наружными диаметрами 16, 20, 26, и 32 мм.
Существуют специальные насадки для вальцевания с хвостовиками для закрепления в патронах электроинструмента. Их применение позволяет механизировать и ускорить ход выполнения монтажных работ.
Рис. 6 Калибраторы-фаскосниматели для металлопластиковых труб
Калибратор фаскосниматель для металлопластиковых труб
Приспособление выполнено в виде трехлучевой звезды с ножами у оснований. Популярный у всех монтажников многофункциональный калибратор сделан из пластика и рассчитан на работу с МП-трубами наружными диаметрами 16, 20, и 26 мм.
Калибратор фаскосниматель под шуруповерт
Устройство имеет вид металлического цилиндра с хвостовиком для зажима в патроне перфоратора, дрели или шуруповерта. При его использовании одновременно с калибровкой снимается фаска.
Насадку используют профессиональные монтажники металлопластиковых трубопроводов, ее применение позволяет значительно увеличить скорость работ. Для разных МП-труб используется отдельные приспособления под диаметр 16, 20, 26 и 32 мм.
Рис. 7 Калибраторы под шуруповерт
Какими бывают фитинги для металлопластиковых труб, особенности монтажа. В статье рассказывается про варианты соединения металлопластиковых труб, виды фитингов, обзор лидирующих производителей и инструкция по монтажу.
Работа с калибратором
Для работы с трубами чаще других применяют трехлучевой калибратор с ножами. Если используют калибратор металлопластиковых труб своими руками, поступают следующим образом:
Рис. 8 Стоимость калибраторов
Калибратор для труб с фаскоснимателем является незаменимым прибором при монтаже МП трубопроводов, способствующим повышению качества соединений. В торговой сети реализуют довольно широкий ряд этих недорогих приспособлений для ручной и механической калибровки.
Калибратор для металлопластиковых труб — назначение, виды, как работать с устройством
Металлопластиковые трубы — это один из самых популярных вариантов для монтажа водопроводных и отопительных коммуникаций. Они отличаются высокими эксплуатационными характеристиками, среди которых: устойчивость к коррозии, резистентность к температурам, простота монтажа. Для их установки используют специальные инструменты. Одним из таковых является калибратор для металлопластиковых труб. В статье мастер сантехник расскажет зачем нужен калибратор для труб и как его использовать.
Для чего нужен калибратор
Калибратор для металлопластиковых труб – это инструмент для обработки торцов трубных изделий после обрезки, который обеспечивает подгонку элементов для максимально герметичной стыковки с фитингами.
Таким образом, основные функции калибратора:
Эти мероприятия позволяют подготовить металлопластиковые трубы к монтажу соединительных элементов. Для стыковки, как правило, используются обжимные фитинги или же пресс-модели.
На сегодняшний день можно встретить несколько видов этого устройства, которые используются для труб с разными показателями сечения. При выборе калибратора рекомендуется обращать внимание на его маркировку. Диаметр приспособления может быть 10, 12, 14, 16, 20, 26, 33 мм.
Рассмотрим основные достоинства использования такого приспособления при монтаже металлопластиковых конструкций:
А также стоит отметить, что устройство выполняется симметрично для удобного выполнения работы. Использование калибратора позволяет упростить монтаж трубопроводной конструкции и провести его максимально правильно.
Виды калибраторов
На сегодняшний день существует два основных вида калибраторов, которые используют при монтаже металлопластиковых труб:
Оба этих типа применяются при монтаже металлопластиковых коммуникаций. Калибраторы с фаскоснимателем для металлопластиковых труб обеспечивают высокую точность установочных работ. Выбор устройства зависит от показателя сечения труб, а также от особенностей монтажных работ.
Рекомендации по эксплуатации
Существует несколько важных правил, на которые стоит обратить внимание перед использованием калибратора:
Обратите внимание! Хранить калибратор желательно в тёмном месте, чтобы исключить попадание на него прямых солнечных лучей
Монтаж металлопластиковых коммуникаций с помощью калибратора производится довольно просто. Поэтому не составит труда усвоить правильный алгоритм выполнения работы.
Специалисты рекомендуют перед непосредственным монтажом трубопроводной конструкции с использованием калибратора, посмотреть специальные обучающие видео на эту тему. Это позволит избежать нежелательных ошибок и провести правильный монтаж металлопластиковой коммуникации.
Правильная работа с калибратором
Калибровка металлопластиковых труб выполняется в определённой последовательности. В первую очередь необходимо обрезать деталь трубопровода под прямым углом к её продольной оси. Рез должен быть максимально вертикальным, так как от этого зависит качество соединений и, соответственно, эксплуатационные характеристики всей коммуникации. Если вы не хотите в будущем получить протечку в месте соединения, то тогда необходимо строго придерживаться этого правила.
Обратите внимание! Штуцер приспособления должен вводиться строго вдоль оси. Любые отклонения недопустимы
Помимо этого, категорически возбраняется использовать калибратор при монтаже коммуникаций, показатели сечения которых отличаются от допустимых для использования этого устройства. Калибратор можно использовать для металлопластиковых, а также пластиковых труб из полиэтилена (ПЭ).
Рассмотрим основные этапы работы с этим приспособлением:
