Линейные ресиверы

Линейный ресивер является неотъемлемой частью любой промышленной холодильной системы.

Линейные ресиверы изготавливаются в горизонтальном и вертикальном исполнении.

Линейные ресиверы серии COOLTECH CTX LR имеют все необходимые патрубки (под предохранительный клапан, под манометр, под сервисный вентиль, подходящие магистрали).

Стандартный ряд линейных ресиверов COOLTECH

В качестве опции ресиверы могут быть укомплектованы всей необходимой обвязкой:

Teollisuuden kaasukompressoriyksiköiden, kompressoriyksiköiden, jäähdyttimien, pumppu- ja kiertoasemien, ilmanerottimien, minkä tahansa monimutkaisuuden jäähdytysjärjestelmien, jäähdytys- ja pakastinkompleksien tuotanto.

Источник

Проектирование, подбор, поставка, монтаж холодильного и кондиционирующего оборудования

Особенности эксплуатации ресиверов аммиачных холодильных машин

1.1. Линейные ресиверы.

Рис. 1.1. Линейный ресивер, размещенный под конденсатором аммиачной ХМ.

1.2. Циркуляционные ресиверы.

Циркуляционные ресиверы используются в насосно-циркуляционных схемах с непосредственным кипением аммиака и относятся к аппаратам низкого давления. Они предназначены для сбора жидкого хладагента низкого давления и сепарации потока парообразного аммиака на входе в компрессор от частиц жидкости. Таким образом, циркуляционные ресиверы совмещают в себе функции ресивера и отделителя жидкости. Циркуляционные ресиверы покрываются слоем теплоизоляции и размещаются в машинном отделении так, чтобы обеспечить самотечный слив жидкости в них из испарительной системы с одной стороны и необходимый подпор перед насосом с другой. Все циркуляционные ресиверы при монтаже рекомендуется снабжать трубой-стояком диаметром 250-300 мм для увеличения кавитационного запаса насоса. Ресиверы могут быть выполнены в виде вертикальных (марка РДВ) и горизонтальных (марки РВЦЗ, РЦЗ и РД) аппаратов. Внешний вид циркуляционного ресивера представлен на рис. 1.2.

Рис. 1.2. Циркуляционный ресивер в машинном зале холодильной установки.

1.3. Дренажные ресиверы.

Дренажные ресиверы предназначены для приема жидкого хладагента из испарительной системы при оттаивании камерных приборов охлаждения (аппараты для применения холода – напр.: воздухоохладители) или при проведении ремонтных работ. Аппараты покрывают слоем теплоизоляции и устанавливают в помещении. Конструктивно дренажные ресиверы выполняют как горизонтальными (марки РЦЗ и РД), так и вертикальными (марка РДВ). Внешний вид дренажного ресивера представлен на рис. 1.3.

Рис. 1.3. Дренажный ресивер. Внешний вид.

Источник

Ресиверы судовых холодильных машин

Ресивер представляет собой емкость для сбора жидкого хладагента. В зависимости от назначения ресиверы делят на линейные, дренажные, циркуляционные, защитные и запасные.

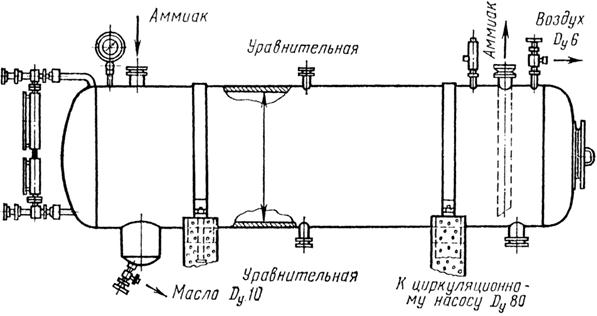

Линейный ресивер (рис. 2.68) предназначен для приема сконденсированного в конденсаторе хладагента, накапливания и обеспечения его равномерного поступления в испарительную систему. Линейные ресиверы устанавливают непосредственно после конденсаторов.

Жидкий хладагент самотеком поступает из конденсатора в корпус монтируемого ниже конденсатора ресивера. Чтобы давление в конденсаторе и ресивере было одинаковым, в ресивере предусмотрены два патрубка для присоединения парового и жидкостного уравнительного трубопроводов. Для предупреждения попадания пара хладагента в испарительную систему конец жидкостного трубопровода, по которому жидкость отводится из ресивера, находится внутри под уровнем жидкости. Контроль за уровнем жидкости в линейном ресивере осуществляют с помощью стеклянных или дистанционных указателей уровня.

Некоторая часть накапливающегося в конденсаторе воздуха попадает по уравнительному трубопроводу в линейный ресивер. Для удаления воздуха предусмотрен двухтрубный воздухоохладитель, являющийся составной частью конструкции ресивера.

Линейные ресиверы оборудованы также штуцерами для подключения манометра и предохранительных клапанов. Выпуск масла производится через масловыпускной клапан.

В холодильных установках рыбопромысловых судов применяют ресиверы марок МРЛ0,05, МРЛ0,2, МРЛ0,7, МРЛ1,0, 1МРЛ, 1,5МРЛ (цифры в марках указывают объем ресивера, м 3 ).

Дренажные ресиверы предназначены для приема сконденсировавшегося хладагента во время оттаивания горячими парами приборов охлаждения (батарей и воздухоохладителей непосредственного охлаждения) и при необходимости освобождения от жидкости другого оборудования перед ремонтом. Дренажный ресивер присоединяют к трубопроводам СНД и СВД. Он может использоваться как линейный ресивер при соединении со сливным трубопроводом конденсатора. Ресивер покрывают теплоизоляцией.

На судах применяют дренажные ресиверы марок 0,ЗМРД, 0,7МРД, 1МРД, 1,5МРД, СРО,7, СРН1,3, СР2,5, СРН5, СРН7 (цифры в марках указывают объем ресивера, м 3 ).

Циркуляционные ресиверы применяют для накопления жидкого хладагента перед подачей его в приборы охлаждения в насосно-циркуляционных системах охлаждения. Циркуляционный ресивер устанавливают между регулирующей станцией и испарительной системой на стороне низкого давления. Из ресивера аммиачным насосом жидкость подается в приборы охлаждения.

Циркуляционные ресиверы выполняют горизонтальными и вертикальными. Горизонтальный циркуляционный ресивер по конструкции аналогичен горизонтальному линейному без воздухоохладителя. В отличие от линейного циркуляционный ресивер имеет патрубок для подключения насоса хладагента и комплектуется отделителем жидкости.

Вертикальный циркуляционный ресивер (рис. 2.69) представляет собой емкость 1, снабженную патрубками для ввода жидкого холодильного агента 8 от регулирующей станции для забора жидкости 10 насосом хладагента. Нижняя часть ресивера является маслосборником, откуда через патрубок 9 периодически выпускается масло. Этот ресивер также выполняет функции отделителя жидкости из дренажного ресивера. Парожидкостная смесь из приборов охлаждения поступает в ресивер через патрубок 5, а пар, отделенный от жидкости, отсасывается компрессором через патрубок 3. Циркуляционный ресивер имеет патрубок для уравнительной паровой 13 и жидкостной 11 линий слива жидкости 7 из приборов охлаждения при проведении оттаивания, для продувания горячими парами 4 со стороны нагнетания. На ресивере установлены мановакуумметр 12, указатели уровня жидкости 6 и предохранительный клапан 2.

Защитный ресивер устанавливают в безнасосных системах для приема жидкого хладагента при переполнении отделителя жидкости на стороне низкого давления. Конструктивно защитный ресивер аналогичен горизонтальному линейному.

Заполнение линейных и запасных ресиверов допускается не более чем на 80 %; рабочее заполнение линейных ресиверов составляет 50 Нормальное заполнение циркуляционных ресиверов 30 %.

При нормальной работе холодильной установки дренажные и защитные ресиверы жидкостью не заполнены. Циркуляционные, дренажные и защитные ресиверы имеют теплоизоляцию.

Литература

Судовые холодильные машины и установки (Петров Ю.С.) 1991 г.

Источник

Линейный ресивер

Ресиверы

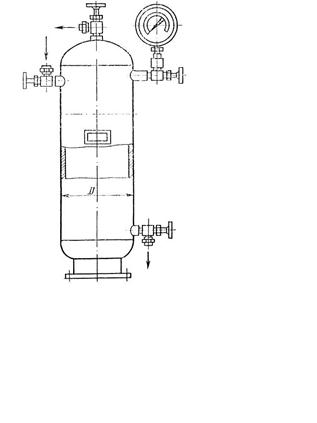

Маслосборник

Маслосборник предназначен для сбора масла из маслоотделителя и маслосборников всех теплообменных аппаратов. По конструкции маслосборник представляет собой вертикальный цилиндрический сосуд. Он обязательно должен быть соединен трубопроводом с линией низкого давления. Это необходимо для выпаривания холодильного агента из маслосборника. В аммиачных холодильных установках маслосборник устанавливается на улице, за пределами машинного отделения.

Линейный ресивер выполняет следующие функции:

1. освобождение теплопередающей поверхности конденсатора от жидкого холодильного агента.

2. обеспечение бесперебойной работы при различных тепловых нагрузках.

3. создание гидравлического затвора препятствующего проникновению пара к дроссельному устройству.

4. исполняет роль маслоотделителя.

По конструкции линейный ресивер может быть горизонтальным и вертикальным.

Преимуществом горизонтальных линейных ресиверов является более высокий уровень заполнения: до 80%.

Недостаток горизонтальных линейных ресиверов: большая занимаемая площадь.

Недостаток вертикальных линейных ресиверов это — меньший уровень заполнения холодильным агентом: до 70%.
