Карбостроение: логика выбора сечений больших диффузоров. Дополнено.
Копипаст из анкеты. Речь тут идет о том, что, с точки зрения физики процессов впуска, все товарные карбюраторы представляют собой попытку, образно выражаясь, заправить шубу в трусы. И увеличивая сечения диффузоров для своих целей, совсем не обязательно следовать тем же путем: если вносить модификации «по шерсти» процессов, а не против, то можно сильно облегчить себе жизнь. Если говорить о выборе пропускной способности всего карба, то есть суммарной площади проходных сечений, то тут вопросов не возникает: все прекрасно считается по формулам. Или же можно применить метод кувалды: приравнять этот параметр к сечению трубы впускного коллектора, так точно душить не будет. Что же касается распределения по камерам — здесь уже вылезают не для всех очевидные нюансы. Все нижеприведенные цифры относятся к 402-му мотору, принципы же универсальны.
Итак, что лучше: ставить в первую камеру меньший из диффузоров или больший? Начну с физики.
Первая камера открывается при наиболее выгодных с точки зрения вакуума условиях: воздух втягивают не только идущий вниз поршень, но и вакуумированный коллектор. Происходящее при первом открытии дросселя можно разделить на две стадии. Первая, которая длится менее секунды — мощный «вдох» когда смесь заполняет коллектор, КШМ в этом практически не участвует. Вторая — после заполнения коллектора разрежение поддерживается уже поршнями — и на более низком уровне, который поднимается по мере раскрутки движка. В чем фишка: этот первый пик разрежения в диффузоре позволяет вытянуть из распылителей порцию бензина. Одну единственную т.к. дальше разрежение опадает, но достаточную чтобы начать раскрутку движка. А вот дальше начинаются нюансы. Чтобы продолжить непрерывный разгон, нам нужно подерживать коллекторное разрежение на максимально высоком уровне, для чего сохранять максимальный темп раскрутки мотора. Для этого нужна непрерывная подача большого количества воздуха, которую может обеспечить только большой диффузор — иначе движок задохнется и срубится. Практика показывает, что с диффузором 27 и больше в первой камере, помощи ускорительного насоса при запуске ГДС практически не требуется. Маленький же диффузор (например 24) не способен обеспечить нужный расход: после первого импульса разрежение валится и не успевает быстро восстановиться т.к. придушенный движок раскручивается медленнее. Получаем провал, который приходится заливать ускорительным насосом.
С точки зрения экономичности, между двумя вариантами паритет. В первом случае меньше расход через УН, но падает скорость потока в узком сечении, что негативно влияет на распыливание. Впрочем, при желании, это можно компенсировать установкой ступенчатых распылителей уменьшенного диаметра — тогда вариант с большим диффузором в первой камере может быть даже экономичнее.
С точки зрения максимальной мощности в общем-то никакой разницы, тут играет роль общее сечение карба.
А вот с точки зрения эластичности разница есть и заметная. С большой первой камерой намного реже приходится открывать вторую, тот же темп разгона достигается при меньшем нажатии педали. Минус — сложнее точно дозировать тягу на малых углах открытия дросселя, скорее всего именно поэтому все серийные двухкамерные карбы имеют в первой камере маленький диффузор. Но как по мне, это актуально для Уазика в грязи, а не для городской машины. В современном городе ты большую часть времени или неспешно разгоняешься, или тормозишь: езда в нагруженных установившихся режимах, где проявляется моментное преимущество ГДС над ПС, практически отсутствует.
Тут ситуация осложняется тем что при ее открытии у нас есть практически только разрежение, создаваемое поршнями. То есть быстро создать в диффузоре поток нужной скорости проблематично, особенно если диффузор здоровенный. Проще говоря — у второй камеры хронически пониженная сосаемость. При традиционном подходе с большой вторичкой есть несколько вариантов решения этой проблемы. Можно увеличить диаметр дросселя, тогда поток наберет скорость при меньшем угле открытия (читай: быстрее). Это к вопросу о том, почему заслонка второй камеры обычно больше первой. Если места для большой заслонки нет, можно растянуть переходную систему, просверлив выше по стенке смесительной камеры еще несколько отверстий и внедрив воздушное торможение, как в ГДС. Если высота позволяет, можно поставить сдвоенный (каскадный) малый диффузор, чтобы получить требуемое разрежение в эмульсионном колодце при меньшей скорости потока. Наконец, самое дешевое решение — уменьшить диаметр большого диффузора, наплевав на придушенный таким образом движок. Как вы уже догадались, отечественные конструкторы выбрали именно этот вариант, поэтому практически все наши карбы хоть немного, но мотор душат.
А вот если у нас большая часть суммарного сечения отдано первой камере, то дело сильно упрощается потому как для открытия оставшейся дыхалки требуется совсем небольшой диффузор и открываться она будет чаще всего на больших оборотах. Таким образом для запуска ГДС хватит и примитивной переходной системы.
Итого, при классической схеме с маленькой первой камерой получаем:
+ удобство дозирования тяги под нагрузкой на малых оборотах, больше момента в этом режиме.
— зависимость от ускорительного насоса в первой камере.
— навороченная переходная система во второй (в случае с нашими карбами — или придушенный движок, или неровный переход ко второй камере).
— необходимость открывать вторую камеру для любого более-менее интенсивного разгона (для чего приходится давить педаль почти в пол). Минус тут не только в усталости правой ноги, но и в том что вторая камера обычно имеет более богатую настройку и на некоторых карбах требует дополнительного импульса УН — бензинчик лишний льется.
При перевернутой схеме:
— под нагрузкой (в горку например) не совсем гладкий переход от холостых к разгону.
+ достаточно интенсивный разгон в полпедали, вторая камера открывается только чтобы выстрелить.
+ на наших карбах можно применить диффузоры увеличенного диаметра без доработки переходных систем, все модификации ограничатся дозирующими элементами. Как вариант — можно улучшить эластичность на штатной пропускной способности.
+ переход ко второй камере без разрыва тяги.
В целом если ставить буржуйский карб, то с ним ничего делать не надо, там все нюансы компенсированы конструктивно: и на низах хорошо, и верхи не страдают. Например Zenith 35\40 INAT с диффузорами 24+32. Наши же лучше работают с перекинутыми диффузорами. Для любой дорожной нашемарки я бы рекомендовал пекаровское 126-е семейство (сюда же относятся к-135 и прочие синхронники), в силу его модульности. Заменяемые большие диффузоры в диапазоне от 21 до 27, четыре вида малых (+ подходят от солекса), куча жиклеров (они на всех перкаровских карбах взаимозаменяемые). и поплавковая камера с окошком. Горловины под воздухан и под патрубок. Минус только один: консольно подвешенный поплавок, который запирает иглу при кренах, поэтому для спорта карб не годится.

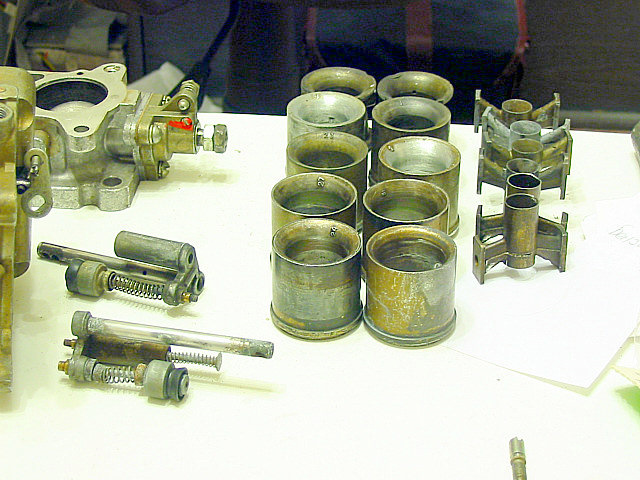

Самое лучшее, что удалось на этой платформе создать для 402-го мотора — последовательный карб 28+26, правда, для обеспечения полностью гладкой работы во всех режимах, хирургического вмешательства потребовалось больше чем хотелось бы. Нижеприведенные калибровки — под штатный 4022-й распредвал.
1 камера.
БД 28мм (расточен на токарнике), МД 7.5мм (к-151с) с заклеенной компенсационной дырочкой
ГТЖ — 310
ГВЖ — 200
ТЖХХ — 75
ВЖХХ — 285
2 камера.
БД 26мм, МД 14мм (получен путем вивисекции из распылителя к-131)
ГТЖ — 330
ГВЖ — 390
ТЖХХ — 110
ВЖХХ — 60 (из гриба к-135)

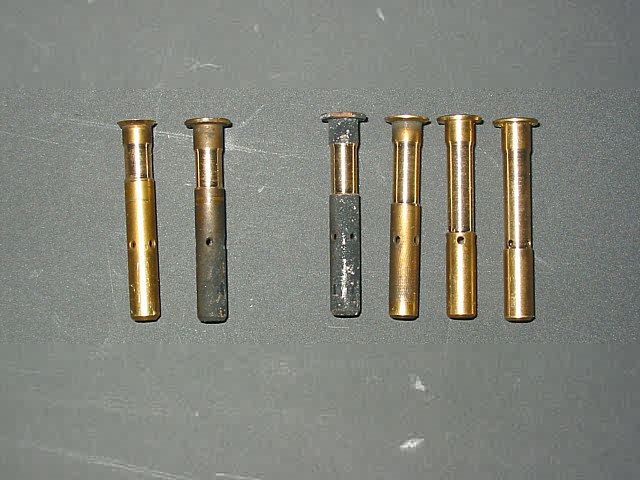

Обратите внимание как номиналы ГТЖ по отношению к диффузорам в первой и второй камерах отражают уровень вакуума при открытии. Общая логика «больше диф — больше жиклер» работает только на однокамерниках и синхронниках.
Самая правая в данном случае. Это сделано чтобы избежать обеднения при запуске ГДС в условиях слегка недостаточного вакуума. Весь объем бензина в колодце выше первого ряда отверстий доступен для высасывания независимо от номинала ГТЖ и чем этого бензина больше (внутри трубки тоже считается, там тоже можно растачивать), тем богаче смесь при старте ГДС. В первой камере применение такой эмульсионки было обязательным, во второй обычная прокатила. Настройку ускорительного насоса забыл, но подача сильно меньше чем в штатном варианте, т.е. от рычага до гаечки не мануальные 3мм, а этак 8.

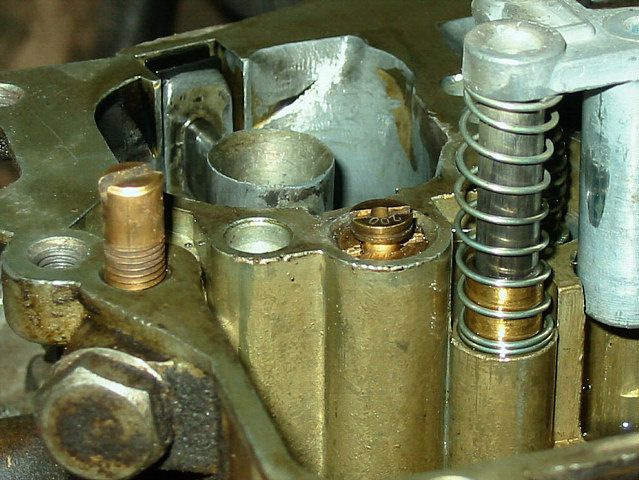

ГВЖ 200 в первой камере получился вот таким образом:
Из штаного ГВЖ сделал переходник (просверлить насквозь, нарезать М5), в который вкручивается ТЖХХ от к-151.

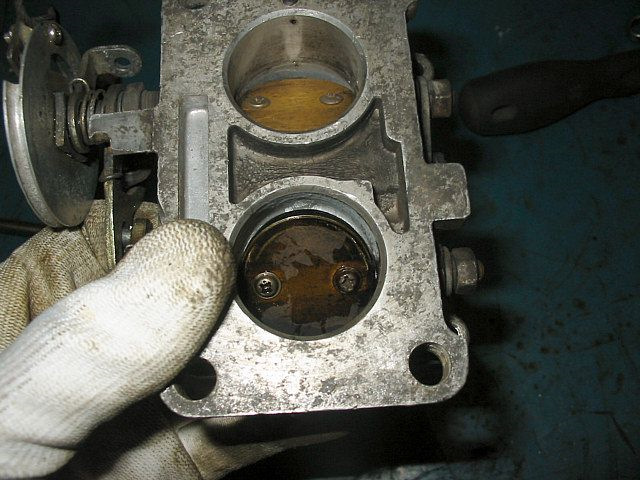

Подошва тоже доработана: сделана выточка в стенке второй смесительной камеры, чуть ниже кромки закрытой заслонки:
Эта мера компенсирует недостаточный диаметр заслонки, увеличивая площадь щели на малых углах открытия. ГДС раньше запускается.
В классическом варианте, т.е. если обратно поменять местами диффузоры, такой карб не работает. Вторая камера с дифом 28 не хочет запускаться, какие жиклеры ни ставь.
Последнее что хотелось бы сказать по теме статьи — сами по себе две камеры, в общем-то, не есть обязательное условие: при соответствующих технических возможностях любую характеристику можно запилить и на однокамернике. Но карб получится весьма навороченный и, как следствие, дорогой в производстве. Потому они и ушли со сцены.
Устройство карбюратора простыми словами (на прим. Солекс)
Осторожно, длиннопост 🙂 Много букф и много картинок.
Это преамбула ко второй части рассказа о том, как с карбюраторной системой на Audi 100 2.3 можно добиться практически схожих динамических характеристик родной системы впрыска.
Наверное, проще чем карбюратор, системы подачи топлива в природе просто нет, и учитывая это, наверняка найдутся люди, которым он еще кажется темной лошадкой. И прежде чем приступить к публикации моей второй части, хотелось бы рассказать максимально простым языком как работают все основные системы.
Аналогичным образом устроены и работают практически все карбюраторы, есть только небольшие различия в конструкциях. В этом посте я расскажу на примере карб. солекс, обладающим наиболее простой конструкцией.
Солекс — семейство карбюраторов имеющих практически одинаковую конструкцию всех систем, но отличающихся параметрами дозирующих элементов, а также некоторыми конструктивными особенностями.
Солексы в основном ставились на ВАЗ2108/09/099, ВАЗ-классику, Нивы-Тайги и некоторые другие.
Как и абсолютное большинство карбюраторов, он имеет 2 камеры, принцип работы которых установлен в соотношении 70 на 30. Грубо говоря, 70 процентов нажатия педали — двигатель работает только на первой камере, и при нажатии педали более чем на 70% — открывается вторая камера. У карба есть несколько систем, отвечающих за работу на разных режимах работы двигателя.
ОСНОВА НОМЕР ОДИН! Главный принцип. Бедная и богатая смесь.
Для полного сгорания 1 кг топлива требуется 15 кг воздуха.
Топливовоздушная смесь в такой пропорции называется нормальной. Режим работы двигателя на этой смеси имеет удовлетворительные показатели по экономичности и развиваемой мощности.
Незначительное увеличение количества воздуха в топливовоздушной смеси по сравнению с его нормальным содержанием (но не более 17 кг) приводит к обеднению смеси. На обедненной смеси двигатель работает в наиболее экономичном режиме, т.е. расход топлива на единицу развиваемой мощности минимален. Полную мощность на такой смеси двигатель не разовьет.
При избытке воздуха (17 кг и более) образуется бедная смесь. Двигатель на такой смеси работает неустойчиво, при этом расход топлива на единицу вырабатываемой мощности возрастает. На переобедненной смеси, содержащей более 19 кг воздуха на 1 кг топлива, работа двигателя невозможна, так как смесь не воспламеняется от искры.
Небольшой недостаток воздуха в топливовоздушной смеси по сравнению с нормальным (от 15 до 13 кг) способствует образованию обогащенной смеси. Такая смесь позволяет двигателю развивать максимальную мощность при несколько повышенном расходе топлива.
Если воздуха в смеси меньше 13 кг на 1 кг топлива, смесь богатая. Из-за недостатка кислорода топливо сгорает не полностью. Двигатель на богатой смеси работает в неэкономичном режиме, с перебоями и при этом не развивает полной мощности. Переобогащенная смесь, содержащая менее 5 кг воздуха на 1 кг топлива, не воспламеняется — работа двигателя на ней невозможна.
Теперь перейдем к системам:
ПОПЛАВКОВАЯ КАМЕРА
Все просто.
Принцип унитазного бачка и думаю рассказывать о том, как работает бачок унитаза нет смысла. Главная цель — поддерживать заданный уровень топлива. Исполнительные механизмы — поплавки и затыкающая игла.
СИСТЕМА ХОЛОСТОГО ХОДА (ХХ) / ЭКОНОМАЙЗЕР ПРИНУДИТЕЛЬНОГО ХОЛОСТОГО ХОДА (ЭПХХ)
И на солексе система ХХ осложнена наличием электромагнитного клапана. Электромагнитный клапан иглой затыкает подачу топлива через жиклер ХХ в двух случаях:
1. Если выключено зажигание.
2. Если педаль газа отпущена, а на тахометре больше 1900 об/мин. Экономим бензин при спуске с горы, например.
Но на практике проблем от этой фигни больше, чем пользы. Поэтому если пропал холостой ход на солексе — 90% вероятность, что дело именно в этом. Жиклер ХХ имеет привычку забиваться какой-нибудь хренью, холостой ход при этом, естественно, пропадает. Но вся проблема решается за пару минут.
Можно просто откусить иглу кусачками, и тогда система ХХ превращается в принудительную. Кроме незначительно увеличившегося расхода топлива больше последствий не будет.
ГЛАВНАЯ ДОЗИРУЮЩАЯ СИСТЕМА (ГДС)
Она же самая сложная для быстрого понимания. Задача главной дозирующей системы — приготовить рабочую смесь для нормальной работы двигателя на основном режиме работы.
Главная дозирующая система состоит из топливных жиклеров первичной и вторичной камер карбюратора, воздушных жиклеров и эмульсионных трубок, трубок “вентури”, предназначенных для смешивания топлива с воздухом и приготовления рабочей смеси для нормальной работы двигателя.
Готовая смесь распыляется в СМЕСИТЕЛЬНОЙ камере.
Принцип работы поплавкового карбюратора с постоянным сечением диффузора.
КАК ОБЫЧНО МНОГО ТЕКСТА))))
Простейший карбюратор состоит из двух функциональных элементов: поплавковой камеры (10) и смесительной камеры (8).
Топливо по трубке (1) поступает в поплавковую камеру (10), в которой плавает поплавок (3), на который опирается запорная игла (2) поплавкового клапана. При расходовании топлива его уровень в поплавковой камере понижается, поплавок опускается, игла открывает подачу топлива, при достижении заданного уровня клапан закрывается. Таким образом, поплавковый клапан поддерживает постоянный уровень топлива.
Из поплавковой камеры топливо поступает через жиклёр (9) в распылитель (7). Количество топлива, подающегося из распылителя (7), по закону Бернулли зависит при прочих равных условиях от проходного сечения жиклёра и степени вакуума в диффузоре, а также от сечения диффузора. Соотношение сечений диффузора и главного топливного жиклёра является одним из основополагающих параметров карбюратора.
При впуске давление в цилиндрах двигателя понижается. Наружный воздух засасывается в цилиндр, проходя через смесительную камеру (8) карбюратора, в которой находится диффузор (трубка Вентури) (6), и впускной трубопровод, распределяющий готовую смесь по цилиндрам. Распылитель помещается в самой узкой части диффузора, где, по закону Бернулли, скорость потока достигает максимума, а давление уменьшается до минимума.
Благодаря балансировочному отверстию (4) в поплавковой камере поддерживается атмосферное давление. В практически выпускаемых карбюраторах, работающих с воздушными фильтрами, вместо этого отверстия используется балансировочный канал поплавковой камеры, ведущий не в атмосферу, а в полость воздушного фильтра или в верхнюю часть смесительной камеры. В этом случае дросселирующее влияние фильтра сказывается равномерно на всей газодинамике карбюратора, который становится балансированным. Под влиянием разности давлений происходит истечение топлива из распылителя. Топливо, вытекающее из распылителя, дробится в струе воздуха, распыляется, частично испаряясь и, перемешиваясь с воздухом, образует горючую смесь. В реальных карбюраторах используется построение топливоподающей системы, при котором в распылитель подаётся не гомогенное жидкое топливо, а эмульсия из топлива и воздуха. Такие карбюраторы называют эмульсионными. Как правило, вместо одиночного диффузора используется двойной. Дополнительный диффузор имеет небольшие размеры и расположен в главном диффузоре концентрически. Через него проходит только часть общего потока воздуха. Вследствие высокой скорости в центральной части при небольшом сопротивлении основному потоку воздуха достигается более качественное распыление. Количество смеси, поступающей в цилиндры, а следовательно, и мощность двигателя регулируется дроссельной заслонкой (5), у многих карбюраторов, особенно горизонтальных, вместо поворотной заслонки используется шибер — золотник.
Природным пороком карбюратора с постоянным сечением диффузора является противоречие между необходимостью, с одной стороны, увеличивать проходное сечение диффузора для снижения газодинамических потерь на входе в двигатель, и, с другой стороны, необходимостью уменьшать проходное сечение диффузора для обеспечения качества распыления топлива с его последующим испарением. Этот парадокс технически обойден в карбюраторах с постоянным разрежением (Stromberg, SU, Mikuni) и с переменным сечением диффузора. Отчасти эту проблему решает введение дополнительной смесительной камеры с последовательным открытием дросселей, тогда суммарное сечение диффузоров оказывается ступенчато изменяемым. В послевоенные годы в СССР широко использовались карбюраторы с двухступенчатым регулированием воздуха с параллельным дополнительным диффузором в одной смесительной камере — семейство К-22.
Уровень топлива в поплавковой камере — одна из важнейших констант карбюратора. От него зависит устойчивая работа системы холостого хода и переходных систем всех камер, то есть, работа двигателя на малых оборотах непосредственно. А так как регулировка системы холостого хода фактически закладывает правильную компенсацию состава ГДС, то косвенно от стабильности уровня зависит работа на всех режимах.
Позиция уровня топлива в камере закладывается конструктором так, чтобы при любых отклонениях карбюратора от вертикали не происходило самопроизвольного истечения топлива из распылителей в смесительную камеру.
Особенность компоновки современных карбюраторов в том, что на расположенных поперечно двигателях возникает необходимость компенсировать приливно-отливные явления. С целью такой компенсации в простейших случаях создаются дополнительные экономайзеры (ДААЗ-1111). В более дорогих карбюраторах используются спараллеленные поплавковые камеры, расположенные по бокам карбюратора и соединенные либо поперечным каналом (ДААЗ-2108), либо отдельной сообщающей полостью, из которой запитаны жиклеры. Поплавковых клапанов в этом случае может быть два («Пирбург-2ВЕ»), расположенных с крайних точках по бокам.
Поплавок/поплавки могут быть полыми (ДААЗ), как правило, они выполняются паянными из штампованных латунных половинок, либо изготовленнными из пористой пластмассы (К-88).
Для компенсации воздействия вибраций двигателя на уровень топлива поплавковые клапаны демпфируются либо введением демпферной пружины со штоком или шариком, либо наличием упругого упорного или запорного элемента (ПЕКАР).
В ряде карбюраторов поплавковый клапан расположен в дне камеры. В этих случаях компоновка позволяет, сняв крышку карбюратора, непосредственно отслеживать уровень топлива. С этой же целью во многих моделях карбюраторов использовались смотровые окна, расположенные в боковой или передней стенке поплавковой камеры и позволяющие видеть уровень непосредствено в процессе работы двигателя.
Балансированный карбюратор может иметь систему стояночной разбалансировки поплавковой камеры, которая представлена механическим или электрическим клапаном, сообщающим ее полость во время стоянки с атмосферой. В этом случае существенно облегчается пуск горячего двигателя, так как переобогащеный парами топлива воздух не накапливается в карбюраторе. С целью улавливания этих паров и из экологических соображений в поздних конструкциях вводится еще газопоглотитель — емкость с вкладышем из активированного угля. При отключении от поплавковой камеры после пуска двигателя его полость соединяется с системой вентиляции картера и поглощенные пары бензина сжигаются двигателем в составе рабочего заряда.
Основные дозирующие системы
Двигатель в процессе эксплуатации работает в разных режимах, требующих смеси разного состава, часто с резким изменением содержания фракции паров топлива. Для приготовления смеси состава, оптимального при любом режиме работы двигателя, карбюратор с постоянным сечением распылителя имеет разнообразные дозирующие устройства. Они вступают в работу или выключаются из работы в разное время или работают одновременно, обеспечивая наиболее выгодный (в отношении получения наибольшей мощности и экономичности) состав смеси на всех режимах двигателя.
Главная дозирующая система (ГДС) современного карбюратора, как правило, имеет пневматическую компенсацию состава смеси. Такая система имеет один главный топливный жиклер и один воздушный жиклер, выходящие в эмульсионный колодец, расположенный вертикально или наклонно (карбюраторы Zennith и их модификации). Воздух поступает из ГВЖ в эмульсионную трубку, имеющую вертикальные ряды отверстий. Образующаяся между стенками колодца и трубкой топливовоздушная первичная эмульсия поступает по каналу к распылителю, расположенному в смесительной камере. ГТЖ расположен снизу, поэтому уровень топлива при расходовании эмульсии в распылителе стремится подняться за счет притока из поплавковой камеры. Однако его поступление ограничено ГТЖ. С другой стороны, чем ниже уровень топлива в эмульсионном колодце, тем больше воздуха поступает в эмульсию из отверстий в трубке, тем больше его в смеси и тем больше степень компенсации. Возможен вариант, когда и топливо, и воздух подаются внутрь эмульсионной трубки.
Ранее существовали ГДС со спараллелеными жиклерами и последовательными дифузорами (К — 22), в которых компенсация обеспечивалась, главным образом, системой холостого хода и за счет упругости пластин, открывающих поток воздуха в отдельном большом диффузоре, бензин при этом подавался из параллельного компенсационного жиклера. В относительно простеньких карбюраторах малолитражек использовалась ГДС с компенсационным колодцем и ограничительным компенсационным жиклером. Ввиду неглубокой компенсации и относительно небольшого количества подаваемого топлива, т. е. негибкости в эксплуатации, карбюраторы с такими системами перестали выпускаться к середине 60х годов ХХ века.
ГДС современного карбюратора обеспечивает гибкость состава смеси от 1 : 14 до 1 : 17 весовых частей бензина : воздуха. На основных режимах ГДС обеспечивает смесь экономичного или обедненного состава — 1 : 16 — 1 : 16,5.
Совершенно особую конструкцию имеет ГДС горизонтального карбюратора с игольным регулированием. В этой системе одновременно механически изменяется количество воздуха, проходящего через диффузор — за счет подъёма шибера, и количество подаваемого в него же топлива — за счет иглы переменного профиля, проходящей через жиклер и механически изменяющей его проходное сечение. Характеристическая кривая такого карбюратора обеспечивается механически жестко заданным соотношением сечения диффузора и сечения жиклера, которые зависят только от высоты подъёма шибера. В карбюраторах постоянного разрежения этот уровень в каждый момент времени обеспечивается автоматически за счет действия демпфирующей системы золотника и разрежения в зоне дроссельной заслонки, определяемого нагрузкой двигателя и углом поворота дросселя.
Система холостого хода (СХХ) с переходной системой и система вентиляции картера — помимо обеспечения работы на режимах с невысоким вакуумом, которого недостаточно для включения в работу ГДС, на всех остальных режимах обеспечивает компенсацию состава смеси в ГДС.
Так как при работе на холостом ходу над дросселем не имеется разрежения, необходимого для включения в работу главной дозирующей системы, для обеспечения режимов с неглубоким вакуумом и малыми углами открытия дросселя требуется отдельная система, способная обеспечивать смесеобразование при малых расходах воздуха в смесительной камере. Она может быть параллельной (используется очень редко), последовательной, иметь разные типы распыливания — дроссельное, задроссельное, может быть автономной (АСХХ).
СХХ представляет собою воздушный, топливный и эмульсионный каналы с дозирующими элементами — жиклерами холостого хода или актюаторами. Топливный жиклер холостого хода запитывается из нижней части эмульсионного колодца ГДС, таким образом он оказывается включен в топливный канал ГДС. Воздушный жиклер ХХ соединен с пространством верхней части смесительной камеры, что обеспечивает изменение количества воздуха, поступающего в СХХ при разных режимах работы двигателя. Ввиду указанных выше особенностей, СХХ является очень важным звеном компенсации смеси для ГДС. Очень часто воздух подается в СХХ по двум или по трем каналам, что обеспечивает двух- или трехступенчатое эмульгирование, способствующее дополнительной гомогенизации смеси и улучшению равномерности состава смеси по цилиндрам. СХХ открывается в смесительную камеру в задроссельном пространстве, где на холостых оборотах имеется вакуум достаточной для ее работы степени. В канал СХХ открываются переходные отверстия, расположенные в зоне кромки приоткрытой дроссельной заслонки. К-88 и ДААЗ-2108 вообще имеют одно вертикальное щелевидное отверстие, часть его, расположенная ниже кромки дросселя, обеспечивает холостой ход, при открывании дросселя эта часть естественно увеличивается, обеспечивая переходный режим.
Дроссельная заслонка на холостом ходу почти закрыта, разрежение в карбюраторе имеется только сразу за ней. За счёт этого разрежения в отверстие холостого хода из главной дозирующей системы через топливный жиклер холостого хода подается топливо, смешанное с воздухом, поступающим из воздушного жиклера холостого хода и дополнительных воздушных каналов. При этом образуется обогащенная смесь, необходимая для поддержания холостых оборотов двигателя, с соотношением «бензин — воздух» в пределах от 1 : 12 до 1 : 14,5.
На переходном режиме, то есть при небольших углах открытия дроссельной заслонки, эмульсия из каналов СХХ поступает в зону кромки дроссельной заслонки через одно или несколько переходных отверстий, смешиваясь с проходящим воздухом и обедняясь до 1 : 15 — 1 : 16,5.
Как уже указывалось, некоторые карбюраторы (К-88, к-90, ДААЗ-2108) имеют в зоне кромки дросселя одно вертикальное щелевидное отверстие. Такое построение обеспечивает эффективную компенсацию и плавное изменение состава смеси на переходном режиме. Задавая форму щели, можно добиться практически идеальной переходной характеристики.
На остальных режимах работы двигателя система холостого хода компенсирует состав смеси, образуемой главной дозирующей системой и поэтому является чрезвычайно важной для правильной работы карбюратора. Известны случаи, когда после неквалифицированной регулировки СХХ при сохранении оборотов холостого хода карбюратор практически терял работоспособность.
Для обеспечения равномерности состава смеси по цилиндрам и стабильности параметров и смесеобразования, и момента зажигания СХХ часто выполняется автономной, с дополнительными смесительными устройствами, фактически представляющими собой карбюратор в карбюраторе, работоспособный при малых расходах воздуха (например, АСХХ «Каскад»). Такая система имеет основной канал, входное отверстие которого расположено в зоне опускающейся кромки дроссельной заслонки, а устье выходит в зону под дросселем. За счет такого расположения движение воздуха и смеси в канале прекращается при открытии дросселя моментально. В этот канал выводится на холостом ходу вся эмульсия, образовавшаяся в СХХ, однако для качественного равпыливания смешивание её с воздухом осуществляется в специальных распылителях, обеспечивающих при небольших расходах воздуха и эмульсии очень высокие скорости движения — на уровне скорости звука. За счет этого АСХХ обеспечивает качество распыливания, недостижимое для других систем холостого хода. В более качественных карбюраторах используются АСХХ с тройным, а иногда и четырехкратным эмульгированием.
Распылители АСХХ строятся по различным схемам. Простейшая из них — СХХ карбюратора ДААЗ-2140. В нем поток воздуха проходит через небольшую горизонтальную щель, в которую сверху открывается ещё одна щель — из эмульсионного канала. Соотношение сечений обеспечивает скорости газов на уровне скорости звука. АСХХ «Каскад» имеет кольцевидный распылитель с радиально расположенными отверстиями, из которых в поток воздуха поступает эмульсия — такая система фактически копирует в миниатюре смесительную камеру. В центре распылителя имеется винт специального профиля, обеспечивающий регулировку количества смеси. В СХХ с сопловидными распылителями в центр канала, по которому движется эмульсия, подаётся из винта с каналом воздух, т. е. такая система — как бы «Каскад» наоборот.
Своеобразно построен ЭПХХ на К-90. Там каналы холостого хода обеих камер заканчиваются довольно большими полостями, в которых расположены тарелки электромагнитных клапанов, при подаче напряжения на которые происходит отключение подачи смеси, то есть, при выходе ЭПХХ из строя карбюратор продолжает работать в обычном режиме.
СХХ карбюраторов, установленных на двигателях, приводящих компрессоры кондиционеров, мощные генераторы и/или нагруженных АКПП, часто оснащаются управляемым упором дроссельной заслонки, который стабилизирует обороты холостого хода при включении сервисных устройств, приподнимая дроссель при подключении нагрузки от дополнительных агрегатов.
Переходная система вторичной камеры карбюратора с последовательным открытием дросселей, в основном, аналогична СХХ, но имеет важные отличия. Так как ГДС вторичной камеры сама по себе настраивается на получение относительно обогащенной мощностной смеси, ей не требуется столь глубокая степень компенсации, как в первичной камере. Поэтому переходная система, как правило, выполняется по схеме параллельной запитки топливом и её топливный жиклер сообщается непосредственно с поплавковой камерой, а не с эмульсионным колодцем ГДС. Таким образом, включение в работу и переходной системы, и ГДС вторичной камеры происходит параллельно, чем обеспечивается необходимая степень обогащения смеси.
Любой современный двигатель обеспечивает утилизацию горючих и чрезвычайно токсичных картерных газов. Система отсоса картерных газов, она же система вентиляции картера, состоит из двух ветвей — большой и малой. Большая ветвь представляет собою трубу, в которой имеется пламегаситель и маслоотделитель. Газы, прошедшие через них, поступают в воздушный фильтр инерционно-масляного типа до масляной ванны либо в картонный воздушный фильтр в непосредственной близости от горловины первичной камеры, смешиваются там с воздухом и подаются в цилиндры. На холостом ходу и переходном режиме разрежение над камерой достаточно невелико, поэтому параллельно большой ветви используется малая. Это трубка, соединяющая большую ветвь с задроссельным пространством; во многих карбюраторах она снабжается золотником, отсекающим сообщение задроссельного пространства с большой ветвью при открытии дросселя и предотвращающим, таким образом, подсасывание под дроссель воздуха параллельно смесительной камере.
Экономайзеры и эконостаты — дополнительные параллельные системы подачи топлива в смесительную камеру, обогащающие смесь при высоких уровнях вакуума, то есть при нагрузках, близких к максимальным, когда экономическая смесь не может обеспечить потребностей двигателя. Экономайзеры имеют принудительное управление, пневматическое или механическое. Эконостаты, по сути дела, просто трубки определённого сечения, иногда с эмульсионными каналами (ДААЗ), выведенные в пространство смесительной камеры выше диффузора, то есть в зону, где вакуум появляется при максимальных нагрузках, в отличие от ГДС.
В некоторых старых конструкциях карбюраторов без эмульгирования топлива экономайзер имел жиклёр, параллельный главному топливному жиклёру ГДС, открываемый принудительно. В эмульсионных карбюраторах такая схема не используется ввиду нарушения характеристики пневмокомпенсации ГДС.
В относительно дешевых карбюраторах, в которых ГДС сама по себе обеспечивает относительно богатый состав смеси на большинстве режимов, экономайзеры и эконостаты не используются.
Система рециркуляции отработанных газов. Обеспечивает замещение части воздуха выхлопными газами на режимах торможения двигателем. Способствует снижению уровня окислов азота (NО) и оксида углерода (CO) в выхлопе.
Применяется на небольшом количестве типов двигателей.
Насос-ускоритель. Необходим для подачи дополнительной порции топлива при резком открытии дросселя. Необходимость подачи дополнительного количества топлива определяется отнюдь не его «инерционностью» в каналах карбюратора при резком разгоне, как это обычно указывается в популярных изданиях, а нарушением в этот момент условий смесеобразования во впускной системе, в результате чего до цилиндров в первые моменты после начала резкого разгона доходит только часть поданного карбюратором топлива. Ускорительный насос компенсирует этот эффект и обеспечивает требуемый состав горючей смеси в цилиндрах в первый же момент после начала разгона. Бывают поршневые и диафрагменные, устанавливаемые на все карбюраторы с начала 70-х годов ХХ века. Поршневые ускорители имеют менее стабильные параметры и не позволяют изменять интенсивность впрыска в зависимости от угла поворота дросселя.
Карбюраторы, способные обеспечить поступление смеси оптимального состава на всех режимах, т. е. карбюраторы с игольным регулированием состава и карбюраторы постоянного разрежения ускорителя не имеют — за ненадобностью.
Пусковое устройство. Представляет собой заслонку над смесительной камерой с системой управления ею. При её прикрытии существенно возрастает степень вакуума во всей смесительной камере, что приводит к резкому обогащению смеси, необходимому для холодного пуска. (Того же эффекта можно достичь, забывая вовремя менять картонный элемент в воздушном фильтре). Чтобы поток воздуха не перекрывался полностью, заслонка либо опирается на пружину и располагается эксцентрично, либо снабжается клапаном, обеспечивающим минимальное поступление воздуха. Для пуска и прогрева двигателя необходимо прикрыть воздушную заслонку и приоткрыть дроссельную. Воздушная заслонка может иметь механический, автоматический или полуавтоматический привод.
В первом случае её закрывает водитель при помощи рукоятки, называемой манеткой. Полуавтоматический привод воздушной заслонки распространён наиболее широко как простой и эффективный. Заслонка закрывается водителем вручную, а приоткрывается автоматически диафрагмой, работающей от возникающего при первых вспышках разрежения во впускном коллекторе. Это предотвращает переобогащение смеси и возможную остановку двигателя сразу после пуска. Такое пусковое устройство имеют все карбюраторы ДААЗа и К-151. Автоматический привод широко применяется за границей, а в практике отечественного автопрома распространения не получил ввиду существенной сложности, относительно низкой надёжности и недолговечности при характерных для климата большей части территории СССР/России больших перепадах температур. В этом случае воздушную заслонку закрывает биметаллический или церезиновый термоэлемент, обогреваемый жидкостью из системы охлаждения или электрическим нагревателем. По мере прогрева двигателя термоэлемент нагревается, открывая воздушную заслонку. На отечественных автомобилях такое пусковое устройство имели только карбюраторы отдельных моделей ВАЗ (в основном, экспортных). В иных системах использовался электромеханический привод с датчиком температуры.
