Что такое слаботочный щиток и зачем он нужен в квартире?
Выбирая тип и дизайн электрического щита, многие владельцы домов и квартир часто забывают, что помимо электрических сетей в нашем жилье давно уже обосновались и слаботочные коммуникационные сети. Согласитесь, что сейчас трудно представить себе дом или квартиру без телевизора, а значит без антенных кабелей. Не обойтись нам без компьютерных сетей и давно привычного скоростного Интернета и Wi-Fi сети. А ведь для нормальной работы этих сетей тоже требуется определенное оборудование, и куда его разместить, как подвести к нему питание и слаботочные кабели иногда становится большой проблемой, решить которую предназначены слаботочные щиты.
Куда «спрятать» компоненты слаботочного оборудования?
А как сделать лучше?
Именно поэтому продвинутые монтажники часто используют еще один вариант решения проблемы – устанавливают 2 одинаковых электрических щита, один из которых используется для установки электрического оборудования, а другой для установки слаботочных компонентов. Естественно, что для установки «слаботочки» из электрического щитка убирают все внутренние элементы монтажа, оставляя от него фактически пустую «коробку» с дверцей. В этом случае нет проблемы с местом для монтажа, но монтажнику приходиться по сути «на коленке» решать проблему монтажа слаботочных компонентов внутри пустой «коробки» электрического щита.
Можно еще лучше? Можно!
Оптимальным решением является применение специализированных щитков под слаботочные компоненты, так называемых IT – щитков. Это достаточно новый вид оборудования, который активно набирает популярность среди монтажников. И он сочетает в себе дизайнерское и техническое решения. К примеру, возьмем новый щиток для слаботочных систем Mini Pragma от Schneider Electric. По дизайну он одинаков с электрическими щитами Mini Pragma, что позволяет сочетать их при совместном монтаже, при этом имеет внутри достаточно места и может комплектоваться необходимыми элементами для монтажа слаботочных компонентов, в том числе несколькими электрическими розетками для подключения питания устройств.
В зависимости от имеющегося пространства слаботочный щиток может быть установлен как рядом с электрическим щитком, так и под ним, т.к. оба вида щитов имеют одинаковые размеры, а также дизайн лицевых панелей щитов, что выглядит эстетично. Кроме того, при таком способе монтажа силовое и слаботочное оборудование разнесены на безопасное расстояние с точки зрения электро- и пожароопасности, а также взаимного влияния.
Внутри слаботочного щита как правило устанавливается перфорированная монтажная плата, которая позволяет без дополнительных операций с инструментом установить и закрепить компоненты слаботочных систем, а также подводимые к ним кабели, а дополнительные аксессуары обеспечат удобство и быстроту монтажа. Также обычно встроена DIN рейка, на которой можно установить автоматические выключатели и розетки, что позволяет освободить место в электрическом щите.
Таким образом, современные слаботочные щиты позволяют создавать для квартир и домов удобные и эстетичные решения по монтажу компонентов слаботочных систем.
Более подробная информация по щиткам представлена в каталоге производителя на стр. 35.
Щит встраиваемый Schneider Electric Mini Pragma вы можете купить в розничном интернет-магазине или заказать в b2b-системе для юридических лиц.
Файлы
Интернет-магазин
Оплата
Наличными, Visa, MasterCard, Мир, по счету через банк, RBK Money, ЮMoney
Доставка
Система скидок в интернет-магазине
Накопительная дисконтная система начинает работать с момента совершения первой покупки.
Размер скидки зависит от суммы покупок за последние полгода, включая текущую покупку:
3% — сумма покупок за полгода от 30 000 ₽
5% — сумма покупок за полгода от 60 000 ₽
7% — сумма покупок за полгода от 90 000 ₽
Скидки не суммируются. На товары раздела «Декоративные светильники, люстры и бра» скидки не распространяются. Скидки на определенные товары могут быть ограничены производителями.
Идентификация покупателей в интернет-магазине производится по связке «Имя + номер мобильного телефона», регистрация не обязательна.
В корзине скидка указывается справочно, так как учитывается только текущая покупка. Итоговые скидки по дисконтной системе и акциям проставляются менеджером при обработке заказа.
Система скидок в интернет-магазине
Накопительная дисконтная система начинает работать с момента совершения первой покупки.
Размер скидки зависит от суммы покупок за последние полгода, включая текущую покупку:
3% — от 30 000 ₽
5% — от 60 000 ₽
7% — от 90 000 ₽
Скидки не суммируются. На товары раздела «Декоративные светильники, люстры и бра» скидки не распространяются. Скидки на определенные товары могут быть ограничены производителями.
Идентификация покупателей в интернет-магазине производится по связке «Имя + номер мобильного телефона», регистрация не обязательна.
В корзине скидка указывается справочно, так как учитывается только текущая покупка. Итоговые скидки по дисконтной системе и акциям проставляются менеджером при обработке заказа.
Рукожопы и нужен ли слаботочный щит
Ну то что, универсалы-бригады-профессионалы в любой области ремонтных и отделочных работ-знатные рукожопы и нелюди, запарывающие людям ремонты и сливая их деньги на материалы, известно довольно таки многим.
Хочу выделить одну ситуацию. Звонит человек, пришедший к осознанию того, что его неплохо поимели универсалы и нагородили по электрике очень неплохо. Просит приехать и посмотреть щит. Обычно не берусь за такую работу, ибо неблагодарное дело, переделывать за косорукими, но тут было по рекомендации. Приезжаю значит и вижу такую картину:
Выбивает что-то, часть розеток не работает. Слаботочка, вместо отдельного щита, где ей было б место, заведена прямо в силовой, причем рукожопы ему доказывали что это правильно и так все делают. Наводки не наводки, а места для роутера и тв-краба нет. Вся разводка сделана кабелем на 1,5 и 2,5 квадрата. Щит грязный, что, куда, чего-не известно.
Задача: Переделать разводку и поставить роутер внутрь и все это дело кто-то аккуратно уложить.
Вот что получилось:

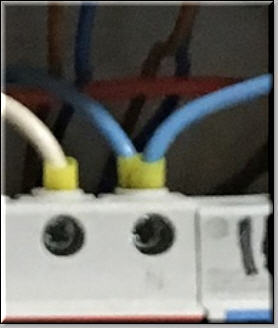

Разведено проводом 6 мм на наконечниках НШВИ.
Добавлено узо на группу автоматов в нижнем ряду, отвечающим за свет, добавлены автоматы для линий которые были по 2-3 гр подключены к 1 автомату. Скомутирован ТВ-краб, витая пара обжата и подключена к роутеру. Установлена маленькая накладная розетка.
-Доверяйте работу профессионалам, а не универсалам, чья проф подготовка оставляет желать лучшего, а список выполняемых работ увеличивается исходя из того, насколько он голоден.
-Делайте слаботочные щиты
Всем доброго вечера)
Лига электриков
3.2K поста 20.1K подписчиков
Правила сообщества
Запрещён оффтоп, нарушение основных правил пикабу
автор сей переделки
Коллега, наконечники на витой паре обдавливать нужно немного не так. Зачищать оболочку кабеля короче, саму оболочку внутрь пластмассового наконечника вставлять, при обжиме оболочка кабеля придавливается специально отлитым в наконечнике выступом и механически фиксируется в разъёме. Для этого расплетённые и уложенные проволочки обрезаются по метке на инструменте, там же всё стандартно, в коннекторах этих.
Теснота зловещая. Выкинуть пяток дифов, тем более, всё равно выбивает 🙂
Освободилась бы вся нижняя линейка.
Рутер греется, блок питания греется. Хорошо бы выносить его наружу. Да и лампочки на нём немного информативны.
особенно хорошо у вас получилось обжать витую пару
Зачем делать разводку 6мм проводом, если у вас на входе автомат трёхфазный на 25 ампер? Но фиг с ним, запас наверное хороший, старались.
Вопрос второй поинтереснее:
На чем вы основывались, когда подключали на одну фазу 6 узо номиналом 16 ампер, на вторую фазу 4 узо и трёхфазный автомат по 16 ампер каждый, а на третью фазу так вообще трёхфазный автомат, узо и одиночный автомат? Ну видимо вам так удобнее было.
Вопросик по разводке:
Ну и витуха просто класс👍
Не сильно красивее стало после переделки. Но описано пафосно!
Куча узо и один узип.
А вот защиту от перенапряжения и не воткнул никто. А делов то.
зачем там контактор?
За каждое УЗО доплачивают что ли?
Вот так, раскатали молодого монтажника, который решил чуток прихвастнуть.
Посоветовали бы что нить дельное.
Вот что ему нужно сделать было, чтобы установить роутер?
Продолбить нишу ниже?
Ну че на 90 квадратов такой щит.
Зато мля наверно дёшево. Ну как говорится скупой платит дважды.
Я не электрик, я сантехник, но. Никуясе сколько куеты всякой. Если мне память не изменяет, УЗО или диф.автомат тулят на санузлы, уличные розетки, бассейны\бани и т.д. Ну и одно общее на весь счетчик, с порогом в 30 мА. Иногда отдельно детскую защищают дифавтоматом. На детскую и перечисленные группы ставят с порогом в 10 мА. Денег вбухано. Роутер в щитке даже мне кажется странным решением.
Это что же у него за хоромы такие, что такой щит потребовался? Или рукожопы сидели на проценте у ABB?
Желательно трех-четырех полюсники ставить на одну динрейку, двухполюсники на другую
Проекты которые экономят время и деньги

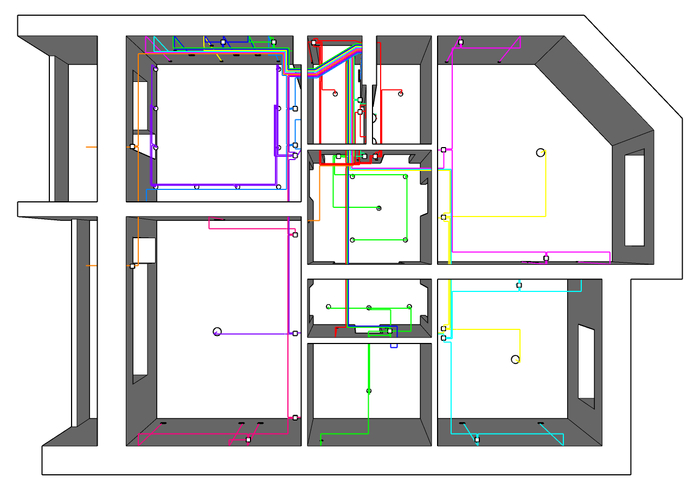

Такой проект не просто красивая, бесполезная картинка.
Он помогает избежать ошибок при монтаже проводки, экономит средства заказчика, и сокращает время проведения электромонтажных работ.
Никогда не остается много лишнего материала.
Не приходится по несколько раз ездить в магазин потому что не хватило.
Не приходится ломать голову над тем, где установить распределительную коробку, как потом ее обойти кабелями, чтоб это все смотрелась более или менее красиво.
Все уже все спланировано заранее и остается только следовать монтажной схеме и ни один проводок не будет забыт.
В случае если что-то остается непонятным, то всегда можно добавить дополнительных уточнений с расположением всех «точек» и всеми привязками
Самая главное что такой проект позволяет учесть весь материал почти 100% точностью.
С того момента как начал считать свои объекты в SketchUp, после окончания электромонтажных работ оставалось почти ровно столько же кабеля, сколько было заложено «на запас»
На этом объекте осталось по 5 метров 3х2,5 и 3х1,5.
Возможно учесть даже необходимый запас кабеля в подрозетниках (установочных коробках) по 20 см и в распределительных коробках по 30 см с каждого приходящего кабеля.
Если сложить длины всех кабелей торчащих из подрозетника, то выходит 9,8 метра,
а длины всех кабелей в распределительных коробках 29,22 метра.
Все запасы кабеля скрыты в отдельный слой и не отображаются на проекте чтоб не перегружать его лишними и не нужными линиями. В модели они присутствуют лишь для того, чтобы их можно было подсчитать.

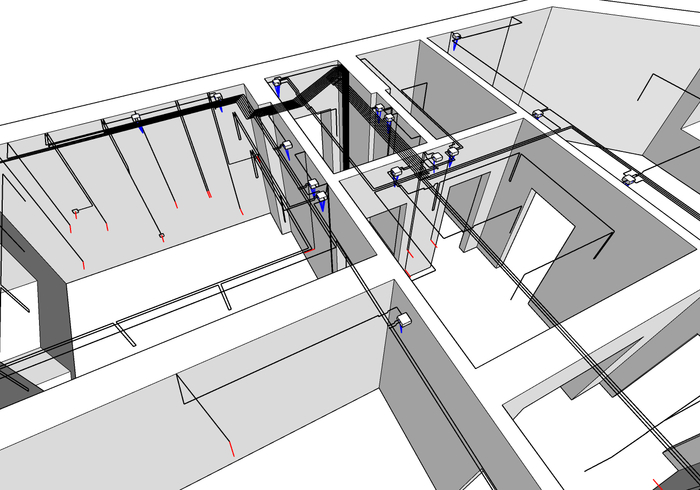

На рисунке ниже запасы коробок и подрозетников выделены синим и красным соответственно.

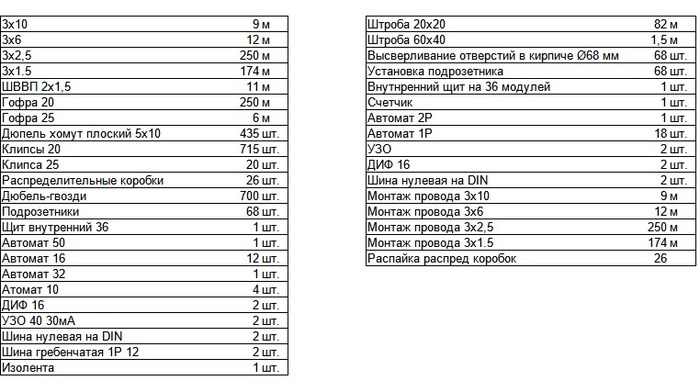

Кому интересно приложу пример сметы.
