для чего нужна кобылка в стропильной системе
Кобылки на кровле
В процессе проектирования крыши рекомендуется особое внимание обращать на расстояние, находящееся между краем карнизного света и стеной строения. В случае если данный промежуток составляет до 40 см, то стоит учитывать, что вода, стекающая при осадках с кровли, будет непосредственно попадать на стену и отмостку, при этом в пространство, находящееся под крышей, будут задувать сильные порывы ветра. Кобылка в стропильной системе применяется довольно часто, с ее помощью имеется возможность обустроить свес необходимого размера.

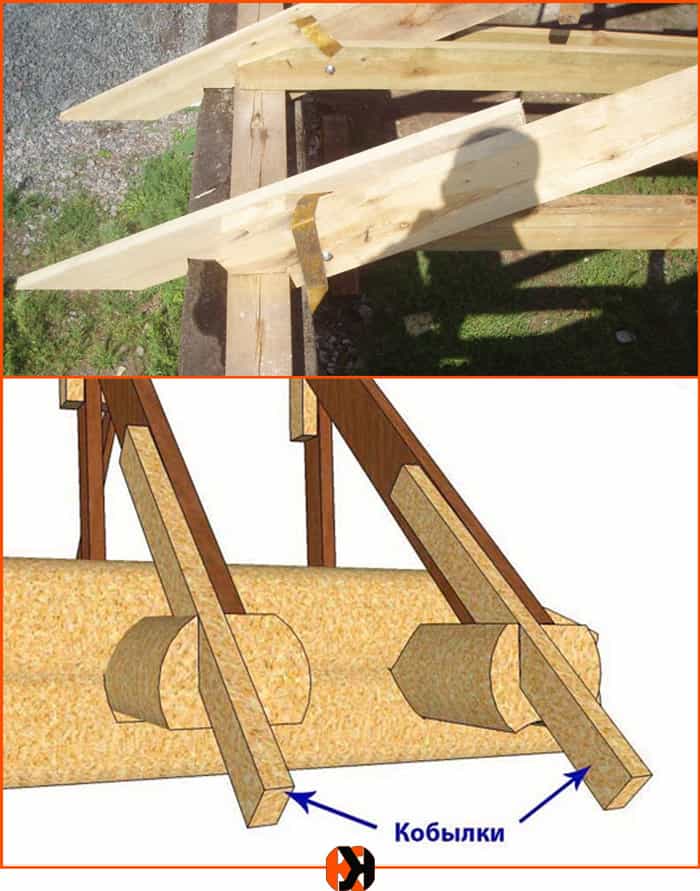

Что такое кобылка на кровле
Кобылка является элементом, который присутствует на кровельном каркасе. Назначением данного элемента является удлинение стропильной ноги, которая опирается на мауэрлат строения, выполненного из кирпича либо блоков и располагающаяся на верхней обвязке строения из бревен либо бруса.
Если выражаться проще, то кобылка в стропильной системе – это отрезок доски, применяемый в качестве продолжения стропильной системы, в результате чего образуется свес на кровле. Как правило, данный элемент подходит для стропильной системы в тех случаях, когда стропильная нога не имеет необходимого размера, что препятствует образованию свеса.
Для обустройства кобылок на стропильной системе рекомендуется выбирать доски, сечение которых намного меньше, чем у доски, подходящих для стропильной системы. Кроме этого, благодаря такому подходу имеется возможность значительно облегчить осуществление монтажных работ.
Использование данного материала в стропильной системе позволяет существенно облегчить проведение монтажных работ по возведению и дальнейшему ремонту каркаса крыши. Кроме этого, есть возможность существенно уменьшить уровень нагрузки на несущие стены и фундамент.
Обусловлено это следующим:
Кроме этого стоит учитывать, что кобылки в стропильной системе могут быть применены в процессе строительства в качестве декоративного элемента. При необходимости данному изделию, используемому в стропильной системе, можно придать любую форму, сделать его максимально декоративным.
Устройство кобылок на кровле
Карнизный свес, имеющий ширину от 90 до 100 см, довольно легко монтировать. Для этого потребуется закрепить кобылки на крыше, используя для этих целей стропилу. Стропила в данном случае должна быть установлена по мауэрлату либо на верхней обвязке. Кобылки представляют собой продолжение стропильной системы, в результате чего в процессе монтажных работ на них должна быть установлена обрешетка, гидроизоляционный материал и кровельное покрытие. Перед тем как установить настил, рекомендуется по краю крыши монтировать карнизную доску, на которой в дальнейшем будет находиться капельник.
После того как кровля будет полностью установлена, необходимо зашить свес на карнизе. Для этих целей можно выбрать софиты либо фугованные доски. Расположение обязательно должно быть перпендикулярным, при этом должен оставаться небольшой зазор, благодаря которому не будет нарушена вентиляция. Благодаря циркуляции воздуха будет осуществляться вывод влаги, в результате чего можно предотвратить процесс гниения деревянных элементов.

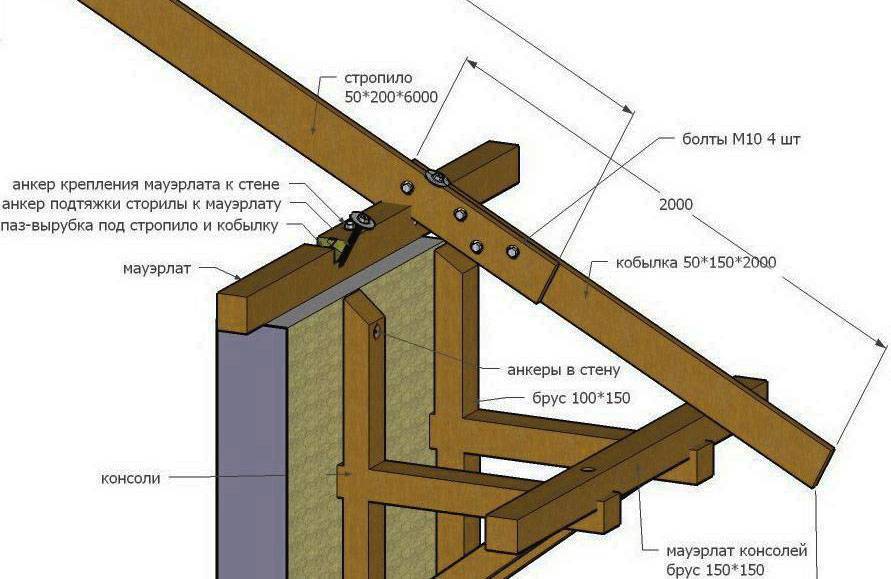

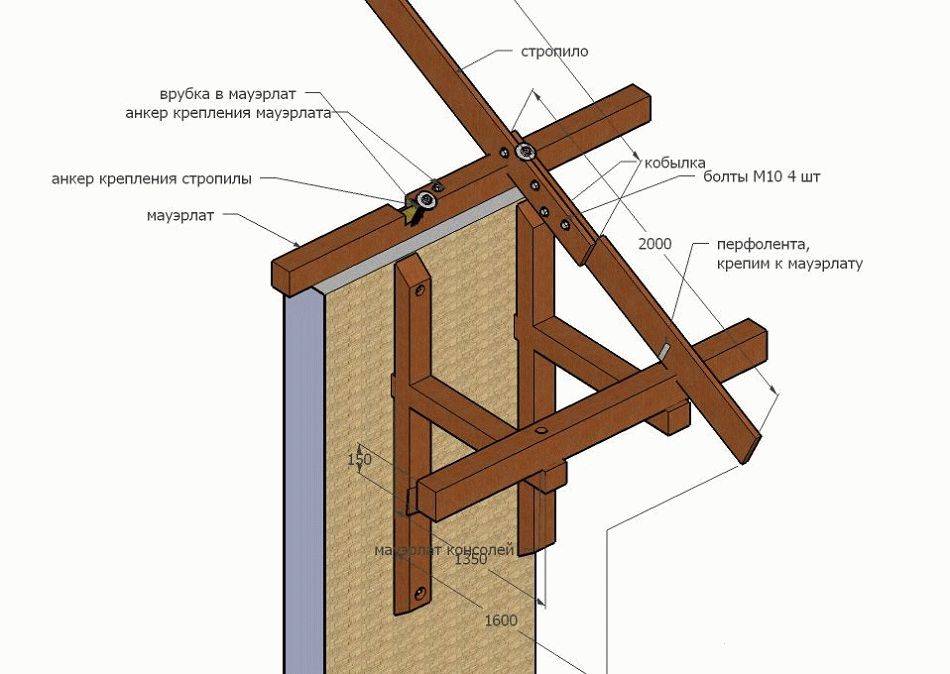

В случае если планируется осуществлять монтаж свеса, длина которого составит больше 1 м, то в данном случае кобылка на кровле будет испытывать довольно большую нагрузку. Для того чтобы предотвратить обрушение крыши, рекомендуется элементы стропильной системы опирать на консоли, которые представляют собой балки, расположенные в вертикальном положении.
Как правило, консоли могут быть отдельными, они необязательно должны быть связаны при помощи горизонтальной связи по периметру всего ската. В данном случае кобылки могут опираться на мауэрлат. Как показывает практика, выбор конструкции полностью зависит от ширины выноса карниза. Применять консоли рекомендуется в том случае, если материал для кобылки превышают 1,5 м.
Размеры кобылки кровли
В случае если в процессе проведения строительных работ было решено использовать кобылки для стропильной системы, то рекомендуется правильно произвести расчеты и вычислить длину кобылки в стропильной системе. Как показывает практика, лучше всего осуществлять монтаж после того, как была установлена крыша. Вычисляя необходимую длину деталей, важно понимать, что должен быть сделан запас порядка 30-50 см, так как крепление будет осуществляться внахлест.
Только после этого можно приступать к выбору материалов для дальнейшей работы. В данном случае допускается использовать доски, сечение которых составляет 50*150 мм, при этом для изготовления кобылок отлично подойдет 120*40 мм либо 100*30 мм. Многие специалисты рекомендуют отдавать предпочтение материалам из хвойных пород деревьев. При этом необходимо следить за тем, чтобы уровень влажности варьировался в пределах от 8 до 10%. На элементах не должно быть гнилых фрагментов и сучков.
Как сделать кобылки на стропила
Работы по строительству крыши, где планируется монтаж кобылок на удлиненных стропилах, рекомендуется осуществлять по стандартной технологии. После того как стропила будут установлены, необходимо переходить к подготовке других элементов, количество которых должно быть равно используемым ногам.
Размер элементов полностью зависит от ширины свеса, к которому стоит дополнительно прибавить порядка 30-50 см для осуществления крепежа. Важно помнить одно правило – чем длиннее используемые кобылки, тем больше потребуется оставить запас для осуществления креплений. Только так можно добиться необходимого уровня жесткости и полностью исключить проседание возведенной конструкции. Рекомендуется использовать доски нужного сечения либо обрезки из брусьев.
Пошаговый алгоритм монтажных работ выглядит следующим образом:
В качестве подшивки допускается использовать софит, сайдинг либо доски – такой метод предотвратит попадание влаги внутрь стропильной системы.
Советы и рекомендации
При проведении строительных работ важно учитывать, что кобылки на стропилах обязательно должны быть отрезаны на одном уровне со стеной строения. Длина используемой доски для обустройства свеса полностью зависит от желаемого размера.
Длина карнизной кобылки должна быть обязательно увеличена на 30-50 см, так как работы будут выполняться внахлест. Кроме этого, такой подход обеспечивает качественное крепление.
Используемые элементы должны быть выполнены из следующих пород деревьев:
Важно учитывать, что срок эксплуатации напрямую зависит от качества используемых материалов во время строительства крыши и применяемых технологий.
Заключение
Кобылка в стропильной системе играет важную роль, в результате чего рекомендуется ответственно подходить к проведению работ. В процессе монтажа оптимальнее всего придерживаться пошагового алгоритма и рекомендаций опытных специалистов – только так можно получить желаемый результат.
Изготовление кобылки в стропильной системе
Строительный процесс в любом доме заканчивается обустройством крыши. Для устройства карниза (свеса) крыши иногда применяются кобылки.

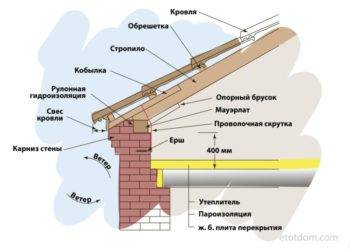

Что это такое и зачем нужна кобылка в стропильной системе

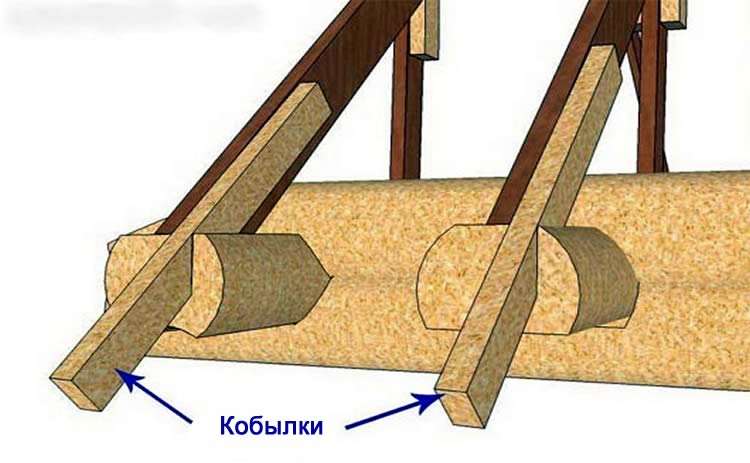

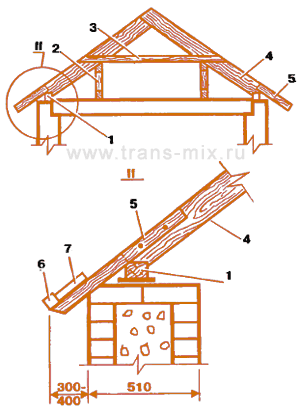

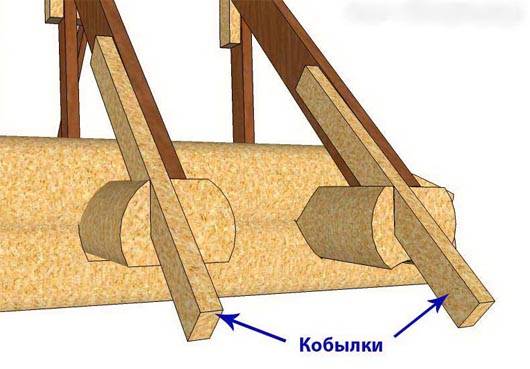

Кобылка — это удлинение стропильной ноги в той ее части, которая опирается на стену постройки. Кобылка представляет собой опору, на которой лежит свес (карниз) крыши.
Карниз кровли — очень важная часть кровельной системы, так как он
Кобылка применяется в том случае, если сама стропильная нога не выступает за пределы плоскости стены.
Причины использования кобылок:

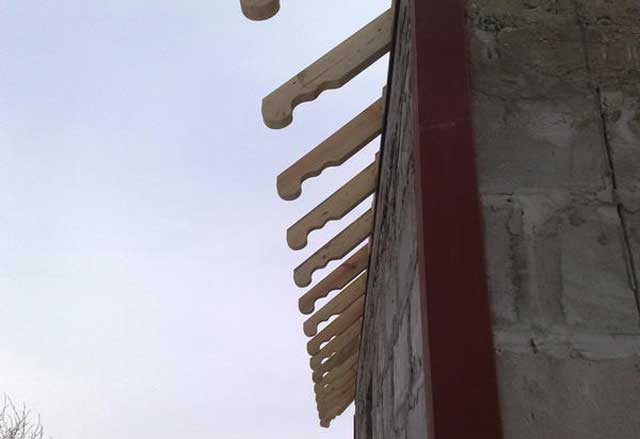

Кобылки могут также играть декоративную роль, если выполнить резьбу по их концам или по длине.
Устройство кобылок на кровле
Как правило, свес имеет ширину 50-100 см. Чтобы монтировать кобылки на стропила, последние должны быть установлены на брус или бревно, уложенное сверху по периметру наружной стены (мауэрлат). То есть кобылка — это просто продолжение стропила.
Перед тем, как класть кровельный настил, рекомендовано произвести монтирование карнизной доски, предусмотренной для крепления капельника. После укладки кровельного материала свес зашивается снизу досками или другим материалом.
Внимание! Учтите, что у широкого карниза большая парусность. При сильном ветре вся крыша будет подвергнута большим нагрузкам. Если свес будет более 100 см, производится опора на консоли.
Размеры кобылки кровли

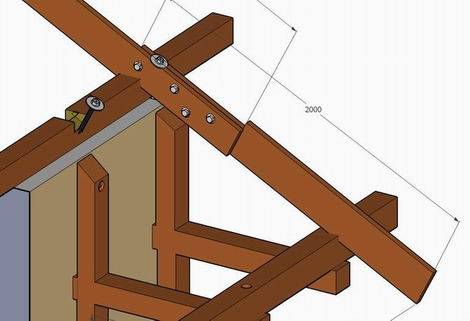

Крепление кобылки производится внахлёст, поэтому необходим запас в пределах 35-50 см. То есть длина кобылки равна ширине свеса плюс запас 35-50 см.
Если для кровельных стропил использовалась доска сечением 50 на 150 мм, то для кобылок нормальным вариантом будет доска с сечением 120 на 40 или 100 на 30.
Важно! После подготовки и монтажа элементов необходимо произвести антисептическую обработку, что снизит риск образования грибка и продлит эксплуатационный период.

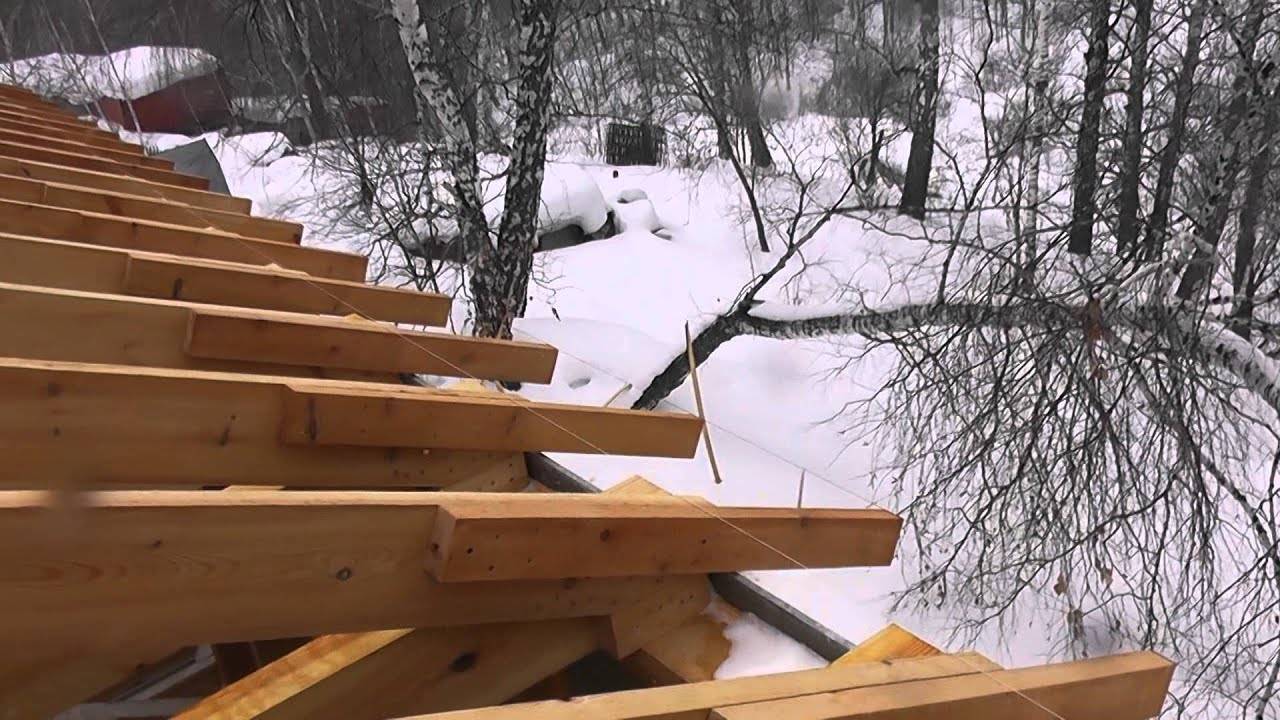

Как сделать кобылки на стропила
Нужно помнить: чем длиннее кобылка, тем больше запас для крепления. Это важно для обеспечения необходимой жесткости конструкции.
Работы по креплению кобылок к стропилам проводятся по следующим этапам:
Рекомендации и полезные советы
Опытные мастера дают следующие советы и рекомендации:
Кобылке в стропильной системе отведена важная роль, поэтому к данному вопросу необходимо подходить ответственно. Надеемся, эта статья поможет вам с устройством свеса крыши с помощью кобылок.
Делаем кобылку в стропильной системе правильно
Завершающим элементом любого строения является крыша, представляющая собой сложную систему балок, скрепленных друг с другом. Основным элементом каркасной системы являются стропила, обеспечивающие необходимый уклон скатов. Для защиты стен строения от стекающей по кровле воды в стропильной системе применяется кобылка. Именно о ней и пойдет речь в дальнейшем.

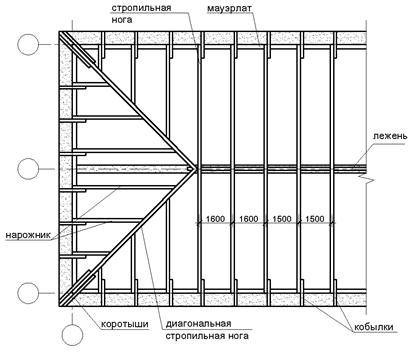

Пару слов об устройстве крыши

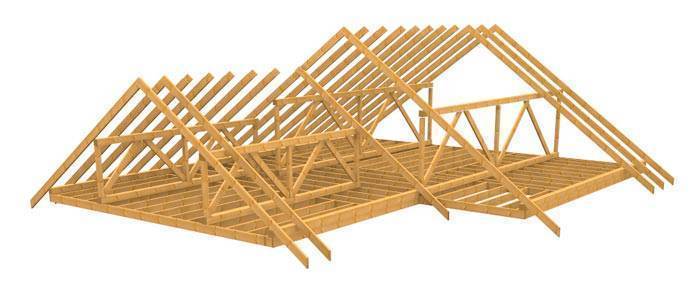

Каркас крыши или стропильная система представляет собой сложный узел дома, состоящий из таких элементов, как:
Более подробно читайте в статье элементы крыши.
Каждая из перечисленных деталей по-своему важна и нужна. Каждая выполняет свойственные для нее функции.

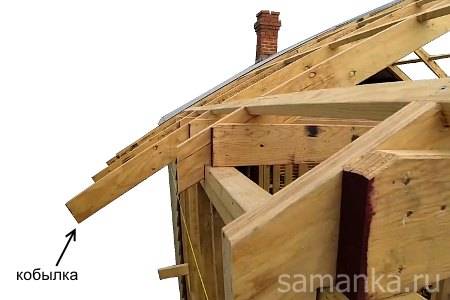

Для удлинения стропил в нижней части, выступающей за плоскость стен дома, к деталям прибивают дополнительные обрезки досок меньшего сечения, которые и получили название кобылок.
Зачем увеличивать длину стропил

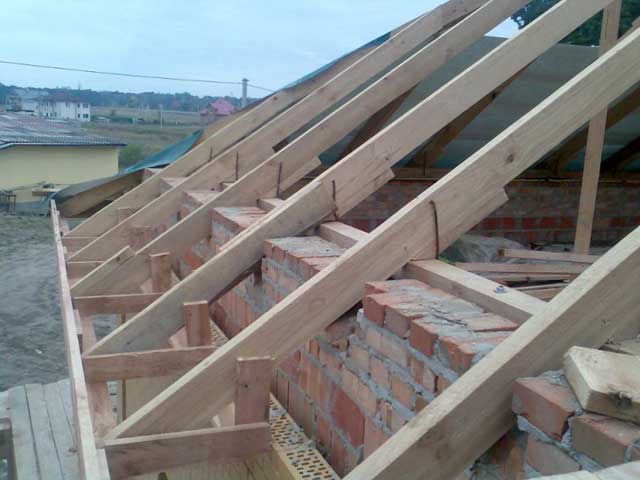

Как правило, стропила в нижней своей части опираются на верхушку стен. В домах из кирпича и блоков для удобства применяют упоминавшийся выше мауэрлат. В деревянных строениях в нем нет нужды. Крепление стропил выполняют непосредственно к стенам.
Допустим, стропила не будут наращиваться, и кровля будет настилаться, лишь слегка забегая за плоскость вертикальных конструкций дома или хозяйственной постройки. В этом случае влага будет стекать с крыши непосредственно на стены, что приведет к следующим негативным последствиям:
Все вышеперечисленное привело к необходимости выноса края крыши за стены на 45-60 см в соответствии с имеющимся ГОСТом. Благодаря этому указанные негативные аспекты будут ликвидированы.
Почему не используют стропила большей длины
Первый способ, приходящий на ум для решения проблемы коротких скатов – удлинение стропил на требуемые 65-85 см в соответствие с расчетами по теореме Пифагора. Если учесть, что в зависимости от угла уклона кровли длина ребер каркаса может достигать 8-10 метров, то увеличение на кажущиеся небольшими величины приведет к росту нагрузки на каркас дома, которая и без этого достаточно велика.
Кроме этого, выход стропил за пределы стен потребует изготовления сложной пазовой системы крепления за мауэрлат. При установке нижним торцом процесс соединения происходит значительно проще. Удлинение стропил ведет и к росту массы деталей, что осложняет их подъем наверх. Работа по выравниванию нижних торцов длинных деталей для выведения их в общую плоскость также усложнена.
Использование кобылки позволяет немного снизить остроту данных проблем. Делается это за счет уменьшения толщины и ширины деталей, используемых для удлинения стропил. Если учесть, что нагрузка на нижние части ребер каркаса не велики, такой выход из ситуации считается оптимальным.
Подбираем материал
В случае решения в пользу установки кобылок необходимо выполнить качественный расчет длины будущих деталей. Лучше работы выполнять после монтажа основной стропильной системы крыши. При вычислении длины деталей не забудьте учесть нахлест на ребра каркаса, составляющий 30-55 см.
После этого отбираем материал для работы. В случае использования для стропил досок сечением 50х150 кобылки можно изготовить из досок 120х40 или даже 100х30. В основном в работе применяют пиломатериал хвойных пород. Следите за тем, чтобы влажность его была не выше 8-10%. Кроме этого обязательным является отсутствие в кобылках выпадающих сучков и гнили.
Отобранные и отпиленные по требуемой длине детали обязательно обрабатывают антисептическими составами, препятствующими образованию грибков и плесени. Несмотря на то, что работает кобылка под кровельным настилом, влажность окружающего воздуха может оказать негативное воздействие на материал. Также нелишним будет пропитать древесину и антипиренами.

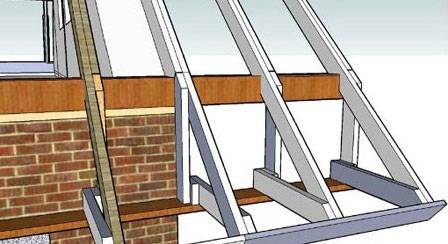

Монтируем детали на карниз
В настоящее время существует два основных способа изготовления карнизного свеса – с опорой его на стены дома и без нее. Первый вариант более прочен, так как в конструкции присутствует классический прямоугольный треугольник, диагональю которого является наша кобылка. Это способствует значительному снижению нагрузки на стропильное окончание и позволяет снизить размер его сечения.
Второй вариант предполагает подшивку кобылки сверху и снизу или только сверху. Такое решение перераспределяет нагрузку именно на места крепления к стропильной ноге. Да и толщина пиломатериала должна обеспечивать требуемую прочность конструкции.

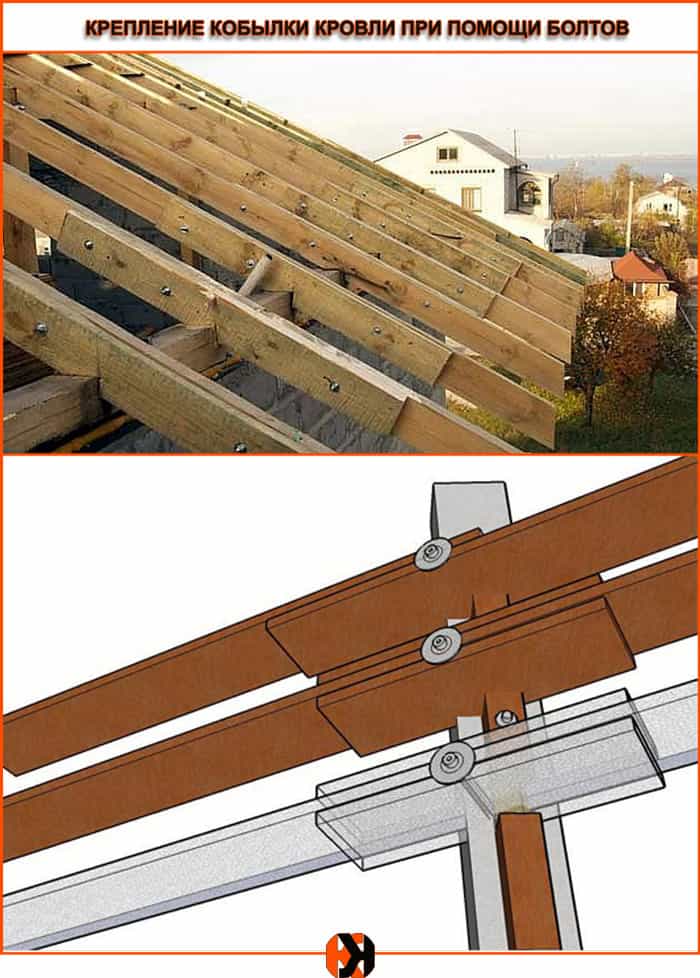

Независимо от выбранного варианта, крепление кобылки к стропилам необходимо выполнять не менее чем в пяти точках. Длина гвоздя должна превышать суммарную толщину деталей не менее чем на 30-40 мм. Это необходимо для увеличения прочности соединения.
Обязательным условием является забивание гвоздей в противоположных направлениях – один крепеж устанавливают со стороны стропила, второй – от кобылки. И так чередуют в нескольких местах. Выступающие части гвоздей надежно загибают. При использовании саморезов их длину подбирают равной или немного меньшей общей толщины стропила и кобылки. Для лучшего крепления в кобылках можно просверлить 3-4 сквозных отверстия по диаметру шурупов.
Крепление элементов стропильной системы
Обрезают кобылки для бескаркасного карниза параллельно стене. При изготовлении подшивного скоса кровли доски обрезают параллельно почве.
Удобно использовать для этих целей электрифицированный инструмент – циркулярную пилу, электролобзик. Разметку производим с помощью малки или шаблона.
После монтажа всех стропильных удлинителей их обшивают обрешеткой и при необходимости утепляют. Нижнюю подшивку выполняют строгаными обрезными хвойными досками дюймовой толщины с последующей покраской. Вместо пиломатериалов для карниза применяют и перфорированные пластиковые панели – софиты.
Таким образом, технология монтажа карнизных кобылок не составит труда любому домашнему плотнику. Использование их позволяет решить массу задач и надолго сохранить стены дома в первоначальном виде.
Для чего нужна кобылка в стропильной системе

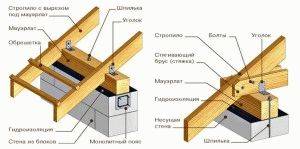

Крепление стропил к мауэрлату
Правильное крепление стропил к коньковому брусу и к мауэрлату является непременным условием профессионально выполненного монтажа крыши.

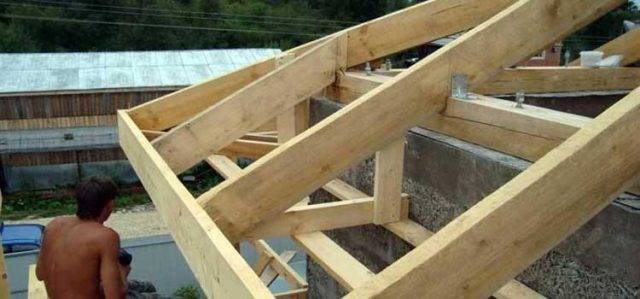

Для монтажа стропил к мауэрлату используют один из двух типов сопряжения:
Выбор зависит от формы крыши и ее конструкционных особенностей, а соответственно от того, какие выбраны стропила – наслонные или висячие.
Жесткий метод предполагает, что соединение стропил и мауэрлата выполняется таким образом, что исключается возможность поворотов, сдвигов, изгибов, кручения между этими двумя элементами (читайте: «Чем и как крепить стропила к мауэрлату»).
Для достижения такого результата можно воспользоваться одним из ниже перечисленных способов:
Что касается второго метода, то его используют чаще, чем первый. Он предусматривает, что с боков под углом прибиваются гвозди в направлении друг к другу (в результате они перекрещиваются внутри мауэрлата). После этого третий гвоздь забивают вертикально. Полученные узлы крепления стропильной конструкции обеспечивают высокую жесткость (прочтите также: «Узлы крепления стропил — элементы конструкции»).
Дополнительно оба способа сопряжения подстраховывают, используя крепление стропил к кирпичной стене или бетонной с помощью проволоки-катанки и анкеров. Подготавливают стропила к монтажу, если они имеют одинаковый угол наклона по всей кровле путем использования шаблона.
Установка стропильной системы, детали на видео:

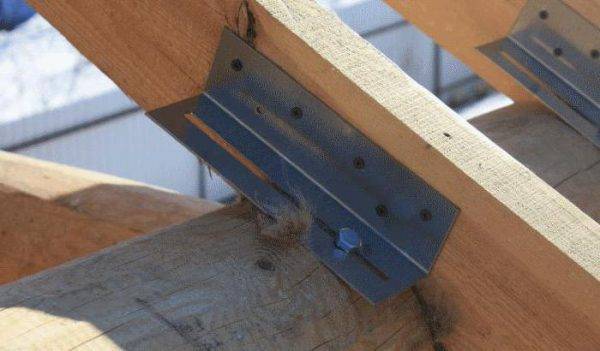

Скользящее соединение, его еще называют шарнирным, достигается при помощи создания специального крепежа, который обеспечивает возможность перемещаться свободно в заданных пределах одному из сопрягаемых элементов. В данном конкретном случае такой деталью является стропильная нога, а двигаться она будет по отношению к мауэрлату.
Существуют следующие способы установки стропил к мауэрлату, обеспечивающие смещение:
Все описанные способы с одной стороны дают возможность стропильной ноге упереться в мауэрлат, а с другой в случае подвижки конструкции ее элементы могут перемещаться по отношению друг к другу.
Скользящий тип встречается при постройке домов довольно часто, особенно такое соединение стропил и мауэрлата популярно при обустройстве деревянных домов, которые возводятся из бревен или бруса. Со временем изначальная геометрия строения искажается, поскольку происходит усадка стен и использование жестких сопряжений приводит к тому, что целостность стен нарушается. Крепление стропил к срубу при помощи скользящего соединения позволяет бревенчатым стенам, фронтонам и другим элементам здания подстраиваться под усадку.
Также не устраивается жестким способом крепление стропил в коньке. Сборку всей конструкции выполняют сначала на земле. Прежде, чем установить стропила для крыши выполняют замеры, выпиливают врезки в мауэрлате и стропильных ногах, после этого выполняют тщательную подгонку.
Крепежи для осуществления монтажных работ
Чтобы качественно соединить узлы стропил с мауэрлатом, вам понадобятся такие материалы и инструменты, как:
Особое внимание следует уделить наличию всех крепежных деталей.
Фиксация консолей балок происходит с помощью балочных кронштейнов из оцинкованной стали, которые не уменьшают несущей способности конструкции. Кронштейны в балки врезать не нужно
Нужно купить и перфорированную монтажную ленту, которая усилит узлы мауэрлата. С ее помощью производится прочное соединение всех элементов конструкции. Лента тоже не врезается в балки. Для ее надежной фиксации применяются гвозди и саморезы.
Помимо кронштейнов и перфорированной ленты, для осуществления надежного опирания стропил к мауэрлату следует приобрести:
Размеры кобылки кровли
В случае если в процессе проведения строительных работ было решено использовать кобылки для стропильной системы, то рекомендуется правильно произвести расчеты и вычислить длину кобылки в стропильной системе. Как показывает практика, лучше всего осуществлять монтаж после того, как была установлена крыша
Вычисляя необходимую длину деталей, важно понимать, что должен быть сделан запас порядка 30-50 см, так как крепление будет осуществляться внахлест
Только после этого можно приступать к выбору материалов для дальнейшей работы. В данном случае допускается использовать доски, сечение которых составляет 50*150 мм, при этом для изготовления кобылок отлично подойдет 120*40 мм либо 100*30 мм. Многие специалисты рекомендуют отдавать предпочтение материалам из хвойных пород деревьев. При этом необходимо следить за тем, чтобы уровень влажности варьировался в пределах от 8 до 10%. На элементах не должно быть гнилых фрагментов и сучков.
Совет! После того как все детали подготовлены и подогнаны под размер, рекомендуется все элементы тщательно обработать антисептическим составом, что позволит предотвратить появление гнили и грибка в процессе эксплуатации.

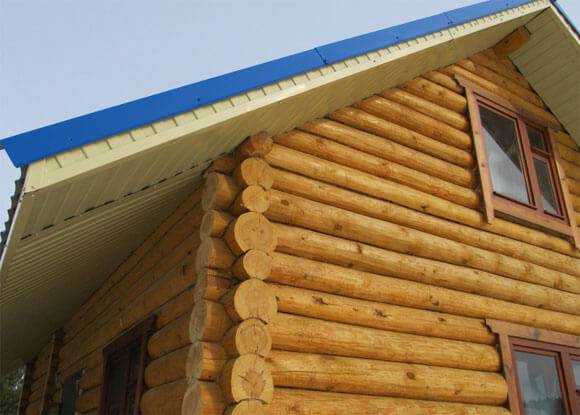

Свесы и их виды
Совет: Свес должен выглядеть так, чтобы он являлся продолжением крыши. В соответствии с особенностями климата региона, выбирается тип свеса и общая конструкция кровли.
Далее, хотелось бы рассказать о конструктивных особенностях кровельных свесов:
Карнизные кровельные свесы, имеющие открытый тип – выступ главных стропил кровельного каркаса за пределы стен. При таком варианте, система водостока крепится на боковые части стропил или к верхним кромкам. Эта система часто используется при строительстве загородных домов.
Свес крыши от стены закрытого или защитного типа – в этом случае карниз крыши дома закрывает выступающие за фронтонную часть концы стропил. При этом очень часто можно встретить паз с внутренней стороны. В него, как правило, вставляются элементы обшивки.
Фронтонный свес. выполненный заподлицо или с выступом за стены. Все зависит от дизайна дома, но оба способа можно спокойно использовать при стандартной конструкции. Отметим, что при выступе свеса за пределы стен, проведите обшивку области незащищенной кровли.
Разновидности
Использование подвижных креплений для фиксации стропильных ног к мауэрлату – единственный способ предотвратить деформацию крыши в процессе усадки деревянных домов. Как правило, ползуны имеют достаточно типичную конструкцию, состоящую из статичного основания-направляющего и уголка с петлей, который по нему передвигается. Различают следующие разновидности подвижных креплений:
Открытого типа. Скользящие крепления для стропил открытого типа представляют собой разборную конструкцию, состоящую из направляющей, прочно фиксируемого к стропильной ноге, и уголка, который крепится к мауэрлату стропильного каркаса. Отличаются различные модели всего по 2 факторам: количеству крепежных отверстий, которых может быть от 1 до 5, а также запасом хода. Минимальный запас хода скользящей опоры составляет всего 60 мм, а минимальный – 160 мм. Чем этот параметр больше, тем лучше крепление защищает от деформаций, обеспечивая максимальную подвижность стропилам.
Закрытого типа. Скользящая опора стропил закрытая, в отличии от открытой, не собирается и не разбирается. Это цельная, монолитная конструкция, которая продается и устанавливается сразу в собранном виде. В таком случает уголок, прикрепляемый к мауэрлату, имеет петельку, через которую в процессе изготовления крепления продевается направляющая планка, фиксируемая на стропила.
Характеристики подвижных креплений
Другой вариант конструкции скользящей опоры
Правила установки стропил наслонного типа
Наслонные стропила распорного типа по своей конструкции практически не отличаются от описанных выше трех вариантов, за исключением одного нюанса: вместо жесткого крепления стропил нужно использовать подвижное крепление. Распорные стропила такого типа отличаются тем, что для них не обязательно устанавливать прогон. Для распорной системы нужно очень тщательно закреплять мауэрлат к стенам дома. При этом они должны быть толстыми и крепкими.
Немного о наслонных стропилах с подкосами. Они представляют собой третью подстропильную ногу, которая работает на сжатие, и устанавливается с наклоном в 45 градусов. В итоге можно перекрывать даже 14-метровые пролеты, при этом балки могут быть использованы не самых больших сечений.
В расчете крепления подкосов нет необходимости, можно просто зафиксировать их с двух сторон, расположив под стропилами. Это предотвратит подкос от смещения
Нужно всего лишь ровно срезать угол подкоса, беря во внимание наклон стропил. Чтобы определиться с тем, какого сечения нужны узлы наслонных стропил, вычисляют усилие на нажатие.
К последнему типу наслонных стропильных систем стоит отнести конструкции на подстропильных балках.
Если в вашем доме будет две несущие стены, ты понадобится устанавливать две подстропильные системы. В них входят балки, смонтированные на стороне крыши, которая длиннее. Под балками смонтированы стойки, а в качестве опор служит лежень и расположенные внутри стены дома. В случае отсутствия прогонов, стойки устанавливаются под всеми стропилами. Верхушки стропильных ног соединяются друг с другом, после чего их перевязывают накладками из дерева или стали. В виду отсутствия конькового прогона создается распор.
Затяжку устанавливают ниже сквозного прогона – таким способом избавляются от распора в безраспорной системе. Снизу стоек для улучшения устойчивости закрепляют схватки. Они выполняют функции ригеля, принимая на себя нагрузки сжатия, а также не дают стойкам упасть. Фиксируются расшивки крест-накрест.
В этой статье мы подробно рассказали о том, как усилить стропила двухскатной крыши, какими бывают такие системы, и как их устанавливать.
Основные преимущества применения кобылок при организации карнизной части кровли ↑
Применение кобылок при монтаже кровельного карниза позволяет:
Если кобылки в ходе эксплуатации строения сгниют или повредятся, их можно легко заменить без проведения разборки всей кровли.
Срок службы кровли во многом зависит от качества выполнения карнизного свеса, при монтаже которого довольно существенную роль играют кобылки

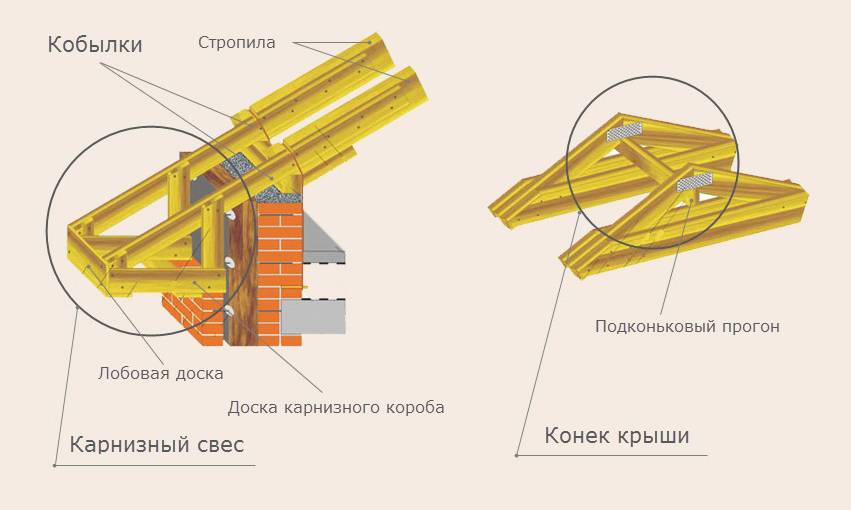

Завершаем монтаж карниза
Если для строительства были выбраны декоративные кобылки, или даже в обычных с помощью пропиток удалось выявить красивую структуру древесины, то в таком случае работа над организацией консолей может быть закончена. В остальных случаях прибегают к монтажу карнизного короба. Главное, что необходимо помнить, это то, что вся кровля должна “дышать”. То есть должна присутствовать циркуляция воздуха, поступающего от карниза, проходящего через все слои кровли и выходящего наружу. Этот процесс – естественная вентиляция, содержащая каждый элемент кровли в сухом состоянии и продлевающая срок службы конструкции в целом.
Для устройства карнизного короба к каждой кобылке горизонтально крепится еще один элемент – подшивная доска. Конструкция необходима для получения замкнутого контура: кобылка – подшивная доска – участок стены. Далее осуществляется подшивка карниза. Выбирая материалы и монтируя короб, следует помнить не только о том, что качество его исполнения будет влиять на эстетическое восприятие дома в целом, но и о необходимости создания именно “дышащей” кровли. Поэтому карниз, как и другие элементы кровли, нельзя монтировать герметично, не приветствуется использование монтажной пены или силикона.

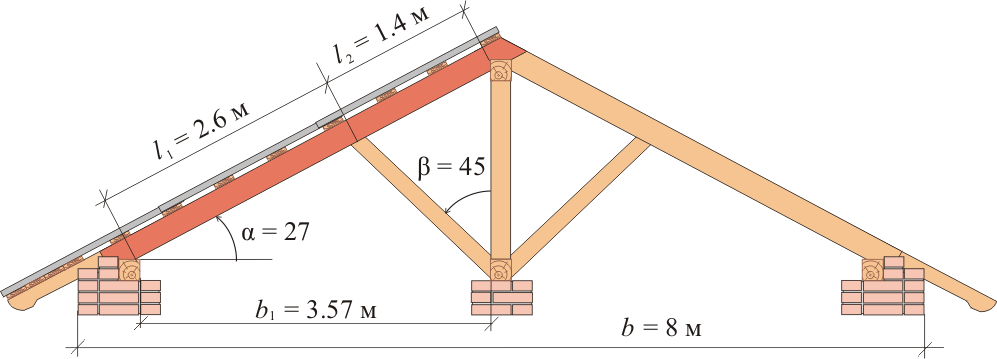

Расчет (угол, нагрузка, длина)
Расчет стропильной системы двухскатной крыши строиться на том, что в фронтальном размере она имеет форму равностороннего треугольника, вычислить стороны которого легко можно с помощью простых тригонометрических формул.
Эти несложные вычисления помогают определить оптимальное расстояние между стропилами, их толщину и длину. Расчет конструкции выполняют в следующей последовательности:
Формула расчета высоты конька двухскатной крыши
Выбор сечения стропил
Рассчитываем угол наклона
Угол наклона склонов подбирается не в зависимости от эстетических предпочтений, а ориентируясь по погодным условиям, с учетом кровельного материала. Более крутые скаты 40-45 градусов сооружаются в районах с большим количеством снежного покрова, а более пологие 10-20 градусов в местах с сильным порывистым ветром.
Учитывайте, что чем круче склон, тем выше расход материалов, тем больше итоговая стоимость кровли
Обязательно во внимание принимают требования материала:
Угол наклона скатов двухскатной крыши
Преимущества использования кобылок при устройстве карнизных свесов
Плюсы и минусы применения кобылок
Одним из главных недостатков такого карниза большая парусность. При сильном ветре конструкция крыши подвергается большим испытаниям.
Некоторые преимущества применения кобылок проявляются после многолетней эксплуатации дома.
Со временем открытые деревянные части свесов от воздействия атмосферной влаги приходят в негодность. В случае с кобылками их реально заменить даже в выборочном порядке, не особо прибегая к серьёзному демонтажу конструкции крыши.
Декоративные возможности
Так как нижняя сторона навеса крыши является видимой, то напрашивается желание сделать эту часть сооружения более декоративной. Возможности к этому есть. Можно просто закруглить конечность каждой кобылки, а можно сделать их низ фигурным на всём видимом участке.
С помощью лобзика реально сделать фигурные вырезы в средней части досок. Тут надо знать меру и не переусердствовать с их чрезмерным количеством, что может ослабить конструктивную прочность кобылок.
Для большей декоративности видимые деревянные элементы целесообразно покрыть масляными красками или бесцветным лаком, чтобы сохранить текстуру дерева.

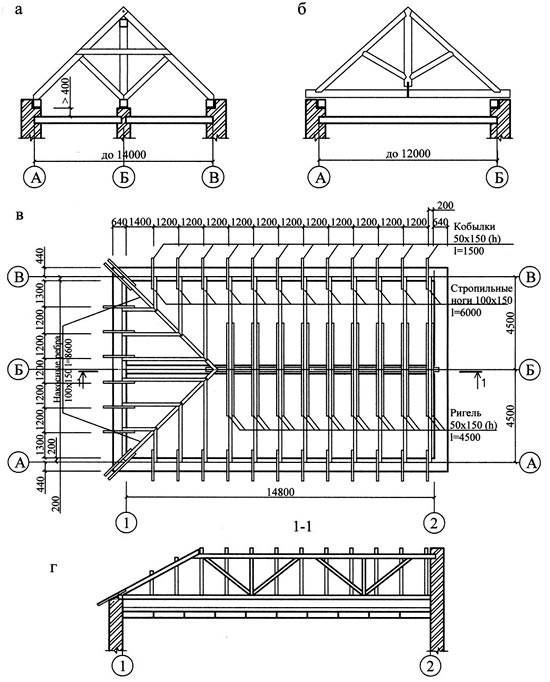

Проектирование стропильной системы крыши
Конструкция стропильной системы дома должна быть проверена на прочность специалистами. При расчете на прочность учитывают, кроме нагрузок. угол уклона скатов и форму крыши, а также вид стропильной системы и коэффициент запаса прочности.
Стропильная система состоит из многих элементов. На каждый элемент действуют силы, разные по величине и направлению. На стропильную систему в целом и на отдельные её детали действуют нагрузки направленные вертикально, горизонтально и стремящиеся повернуть деталь.
При проектировании стропильной системы принимают во внимание, будет ли на крыше чердак или мансарда, наличие окон в кровле или фронтонах, условия опирания стропил на стены, форму плана дома и другие факторы. Крышу дома лучше и правильней возводить по проекту, выполненному специалистом — проектировщиком. Строительство простых видов крыш можно поручить опытному специалисту, не имеющему квалификации проектировщика
Строительство простых видов крыш можно поручить опытному специалисту, не имеющему квалификации проектировщика
Крышу дома лучше и правильней возводить по проекту, выполненному специалистом — проектировщиком. Строительство простых видов крыш можно поручить опытному специалисту, не имеющему квалификации проектировщика.
Стропильная система крыши частного дома должна отвечать следующим требованиям:
Для выполнения первых двух требований, стропильную систему выполняют из отдельных линейных элементов собранных в конструкцию в виде треугольника. Отдельный плоский треугольник стропильной системы, из двух стропил и связанных с ними деталей, называют стропильной рамой или фермой.
В спроектированную специалистом стропильную систему нельзя по собственному желанию вносить изменения. Добавление или исключение любой детали приведет к перераспределению нагрузок на другие узлы системы. Даже изменение числа гвоздей для соединения деталей, может привести к разрушению дома. Например, увеличение количества гвоздей, которыми прибивают стропило, может привести к появлению недопустимого распора на стены. Об этом читайте ниже.
Старайтесь сделать стропильную систему симметричной. Симметричное расположение стропильных ног, стоек, подкосов, позволит равномерно распределить нагрузки по скатам крыши, что повысит устойчивость крыши и стен дома.
Для удаления влаги из деревянных деталей крыши и конденсата, чердачное пространство должно вентилироваться с помощью продухов. В мансардных крышах для этого устраивают вентилируемые зазоры.
Для защиты от влаги мауэрлат и другие деревянные детали стропильной системы отделяют от каменной кладки стен гидроизоляцией. Если этого не сделать, то дерево быстро загниет.
Стропильную систему для частного дома делают из дерева. Иногда, например, в каркасных домах с металлическим каркасом, для изготовления стропильной системы также используют металлические профили.
Части системы

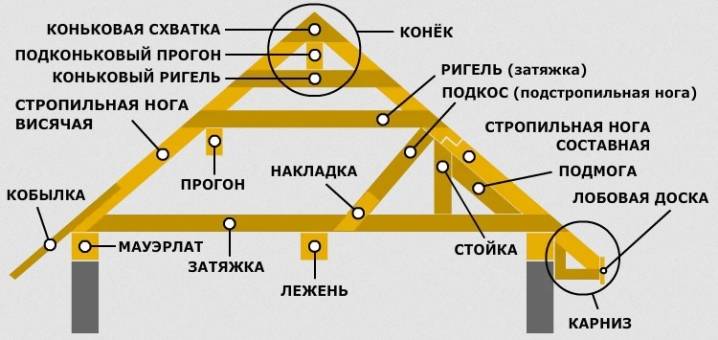

Стропильная система состоит из ферм, которые представляют собой плоские конструкции в виде треугольника. Они выставляются на мауэрлат, а затем скрепляются между собой при помощи прогонов. Можно выделить несколько составных элементов фермы.
А также есть элементы, которые не относятся к фермам, но являются частью стропильной конструкции.
