Автозвук vol.2 Питание ( отзыв о защите проводов )
Решил сделать отдельную запись о защите проводов.
При протяжке любых проводов по салону, не стоит игнорировать защиту этого провода.
Конечно они защищены с производства силиконовой или резиновой изоляцией, но любая изоляция может перетереться и скорей всего рано или поздно перетрется.

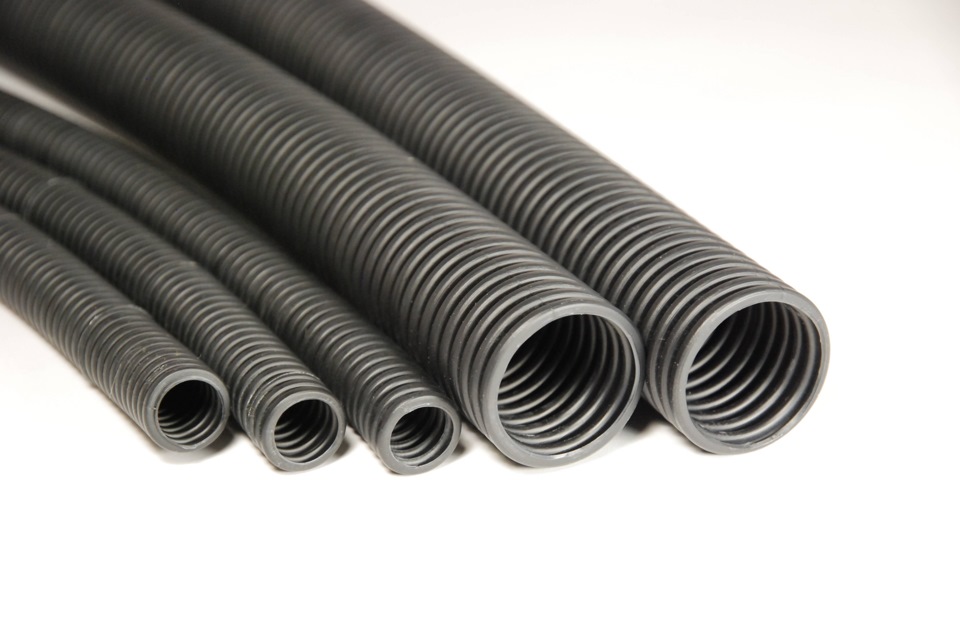

Первый и самый распространенный это пластиковая гофра-
Ооооочень большая разновидность, очень широкой применение, большой выбор цветов, несколько видов толщины.
Продается в строительных и автомобильных магазинах.
Цена начинается от 10руб за метр.
Материал — пластик.
Второй-

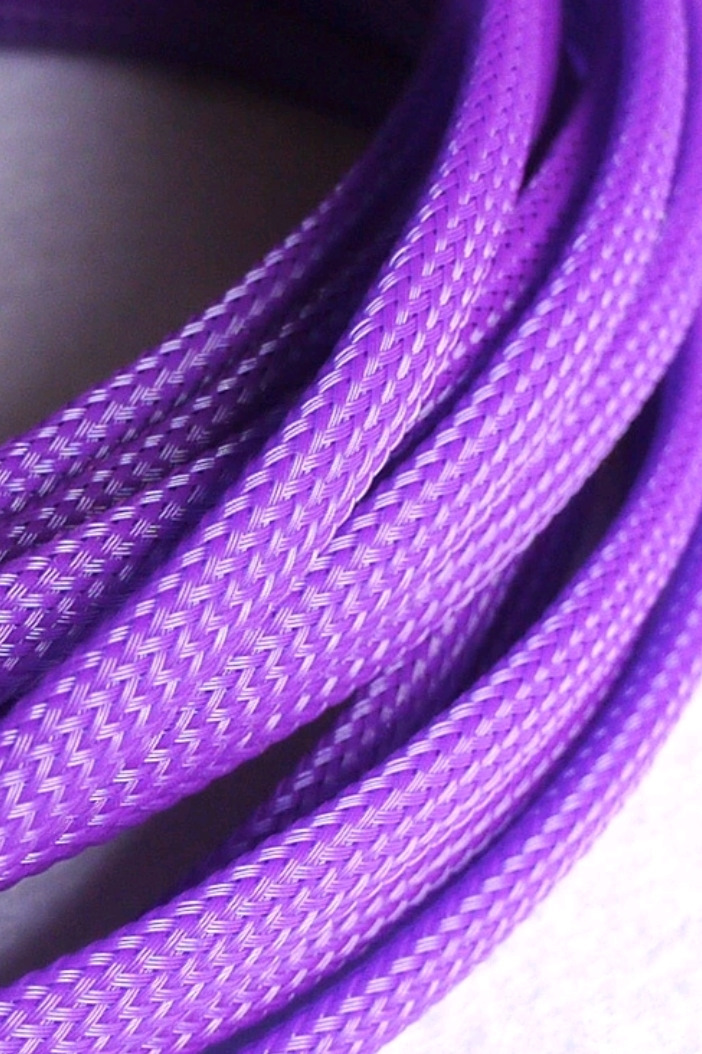

эластичная оплетка «змеиная кожа»
В последнее время очень часто встречается в инсталляциях. Имеют отличный вид.
В продаже встречаются не часто. В основном в интернете, в магазинах автозвука и электики.
Цена от 30руб за метр.
Материал — полиэстер или нейлон.
«Змеиная кожа» намного универсальней гофры. Она может сужаться на 1/3 и расширяться на 1/3. Гофра же идет фиксированного размера. В одну и ту же «кожу» помещается Кг25 и Кг50 (раздельно друг от друга соответственно)))))
При этом в «коже» провод остается эластичным как и был, в гофре эластичность теряется.
Укладка самого провода удобней в гофру. «Кожу» приходиться натягивать ( помогает wd40 ).
Концы «змеиной кожи» лучше всего пропаивать термоусадкой.
Впервые «Змеиную кожу» опробовал на своём авто, перед этим даже в руках не держал.
В общем ставлю ЖИРНЫЙ + этому изолятору.
Гофру используют всегда и все! без нее не обойтись!
Такой же +
Ну, а теперь, я в первые, наверно, попрошу оставить ваше мнение! И отзыв кто каким изолятором пользуется?
Для чего нужна змеиная кожа в автозвуке
12мм – используется для таких кабелей как 70мм2, 50мм2, 35мм2
10мм – используется для таких кабелей как 50мм2, 35мм2, 25мм2
6мм – используется для таких кабелей как 16мм2, акустические, межблочные и другие
3мм – используется для таких кабелей как от 1.5мм2 до 4мм2
Расчеты приведены примерные и могут отличаться как в меньшую, так и большую сторону и напрямую зависит от диаметра кабеля и плотности расположения оплетки на кабеле!
✅Небольшая шпаргалка для выбора размера змейки и её примерный расход на 1метр кабеля!
✏Расход змейки напрямую зависит от диаметра кабеля.
✏Расход указан «ПРИМЕРНО» для типовых размеров кабеля произведенных по «ГОСТ». Диаметр кабеля с одним сечением у разных производителей может быть разный!
✏Всегда рекомендую брать змейку с небольшим запасом.
____________________________________________________
Кг 70 Змейка 12мм 1.8м
Кг 50 Змейка 12мм, 1.6м
Кг 35 Змейка 12мм 1.4м, Змейка 10мм 1.6м
Кг 25 Змейка 10мм 1.4м
Кг 16 Змейка 10мм 1.2м
_____________________________________________________
Пугв 70 Змейка 12мм 1.3м, Змейка 10мм 1.4м
Пугв 50 Змейка 12мм 1.2м, Змейка 10мм 1.3м
Пугв 35 Змейка 10мм 1.2м
Пугв 25 Змейка 10мм 1м
Пугв 16 Змейка 10мм 1м(немного свободно), Змейка 6мм 1.3м
_______________________________________________________
Автозвук ч.16 Укладка проводов и установка подкапотного аккума.
Протяжка силового кабеля Stinger 3/0Ga та еще проблема, хотя кабель достаточно хорошо гнется при сечении 85 мм2, но только в одну сторону, там где толщина самая маленькая, поэтому не везде его возможно проложить.
Кабельная оплетка «Змеиная кожа» — очень часто используется в автозвуке и тем более в соревнованиях типа EMMA.

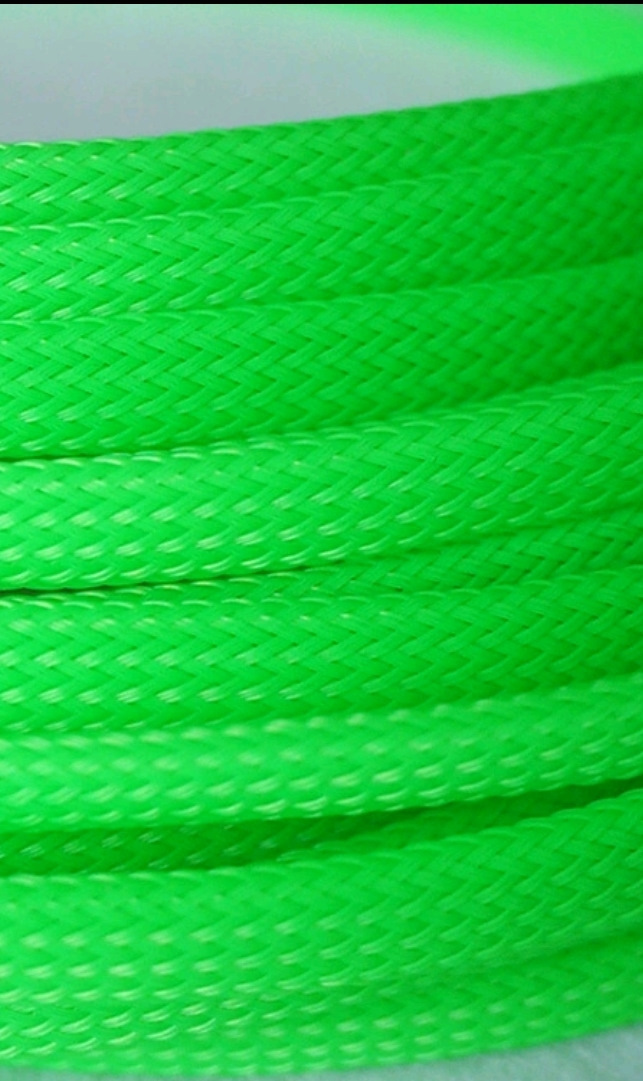

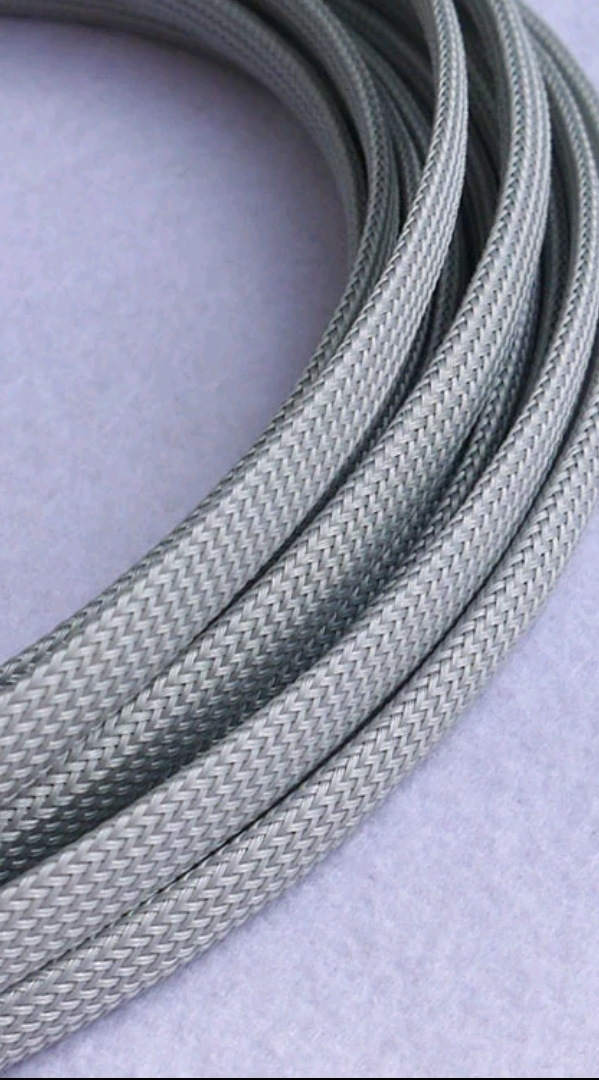

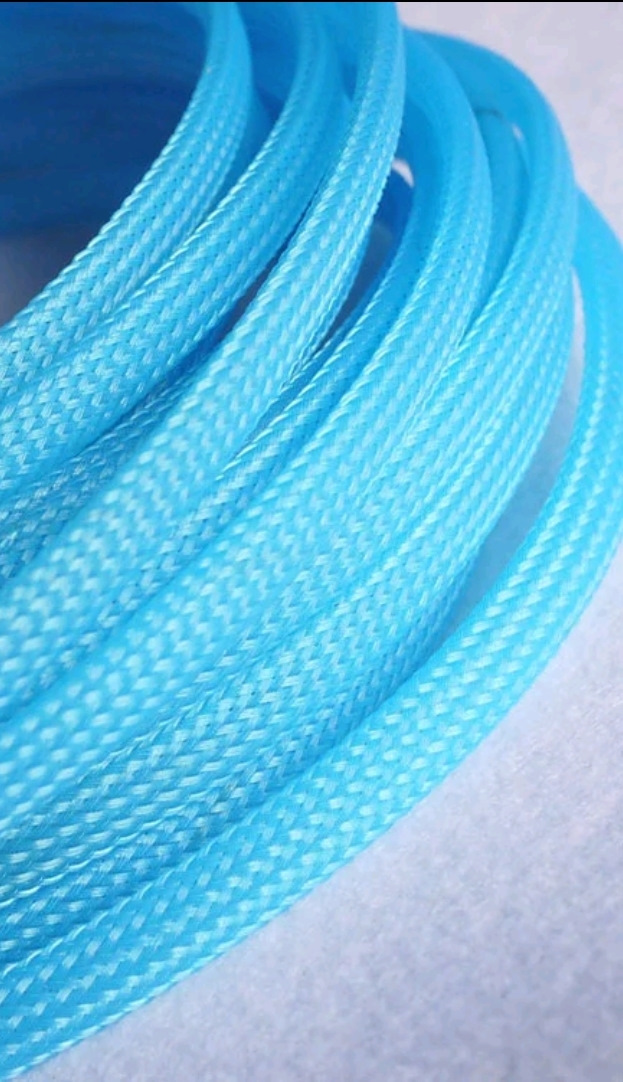

Основное назначение ее — это защита от механических повреждении, трении, Уф излучений, перепадов температур и наводок. Некоторые используют ее вместо гофры, так как гофра толстая и не всегда есть возможность ее протянуть.Оплетка придает кабелю и эстетически вид и даже такие провода как Mystery упакованы в такую оплетку придадут ему красивыи вид. Цвета как вы видите разнообразные и некоторые для удобства выделяют «+» одним цветом, а » — «другим. Змеика очень хорошо растягивается, бывает даже до 5 раз, соответственно, чем меньше диаметр оплетки и больше диаметр кабеля, тем больше метров ее нужно, чтобы надеть на длину кабеля. Материал в основном полиэстер(лавсан, дакрон, маилар, полиэтилентерефталат) или полиамид(капрон). Полиамид тактильно жестче и противно шуршит и есть незначительно водопоглащение. Качество определяется добавками, из за них змейка меняет цвет, жесткость, эластичность и даже влияние на звук… Хорошие производители добавляют хорошие добавки, плохие производители — добавляют плохие добавки, а иногда опасные для здоровья. Добавление металлов приводит к влиянию на звук…
Куплено 30 метров змеики для силовых кабелеи и межблоков.
Цена 50 руб. 1 метр Итого: 1500 руб.
Куплено 15 метров змеики для акустических проводов
Цена 40 руб. за 1 метр Итого: 600 руб.
Наконечники обжаты гидравлическим прессом
Это один самых надежных способов обжима наконечников и даже не думаите обжимать зажатием в тисках или с помощью молотка, в случае ненадежного контакта могут быть большие просадки или куда опаснее ситуации: вылета кабеля из наконечника, а там не сложно догадаться, чем может закончится. Важнее всего безопасность!
Для обеспечения надежного контакта оборудования с электрическим кабелем используют специальные наконечники, которыми оконцовывают электрический провод. Материал, из которых изготавливают кабельные наконечники, может быть различным, однако самым надежным и проверенным считается медь.
Наконечники кабельные медные под опрессовку изготавливаются из медных труб, определенного диаметра. Трубы режутся и сплющиваются с одной стороны. В сплющенной части проделывается отверстие определенного диаметра под болт.
Наконечники используют в основном 3 видов:
1. Медные луженые — луженые контакты считаются более практичными в применении. Луженое покрытие защищает наконечник от коррозии и продлевает срок эксплуатации.Не боятся воздействия воздуха, влаги и других факторов агрессивной среды. Из-за покрытия электропроводимость оконечников снижена. Однако, она стабильно удерживает отличные показатели.
2. Медные — обладают высокои электропроводностью, но лишенные защитного покрытия, контакты очень быстро окислятся, из-за чего показатель токопроводимости снижается и возрастает сопротивление, что приведет к нагреванию соединения.
3. Алюминиевые — кроме как дешевизны плюсов тут не вижу, а вот минусов полно, выдерживает меньшие нагрузки, электропроводность и срок службы значительно ниже, чем у меди.
Материал наконечника должен соответствовать материалу жилы. Коэффициент линейного теплового расширения алюминия выше, чем у меди. Контакт будет ненадёжным. Кроме того, в наружных электропроводках непосредственный контакт алюминия и меди является наихудшим вариантом соединения. Из-за того, что в атмосфере содержится определённый процент влаги на соединении образуется тонкая водяная плёнка, которая обладает всеми основными свойствами электролита. В месте соединения образуется гальваническая пара, в которой алюминиевая жила играет роль отрицательного полюса. Жила в таких условиях со временем разрушается.
Используйте для опрессовки жил алюминиевого кабеля алюминиевые наконечники.
Силовые провода пошли по левому борту, а акустические и межблоки по правому :
Змея начала есть провода)))
Всем привет! Наконец-то пришла посылочка) А именно была заказана оплетка «змеиная кожа» на проводку для инсталляции автозвука (немного не расчитал, на акустические провода нужно будет заказать еще, на да ладно, главное на силу и остальные куски для усей хватит). Ценник очень гуманный, 35 р за метр любого диаметра и цвета, ну и сразу взял два комплекта термоусадки впридачу. Я заказал 8 метров черной и 8 метров красно1-12 диаметра, и по 5 метров черной и красной 6 диаметра. Термоусадка набор-100р, ее то мне хватит на все. Доставка до Самары получилась 10 дней с учетом получения и выходных на почте! Змея оч качественная, в процессе первого инсталла резал ее кухонным ножом, причем из дорогого набора- «зазубренным» (он режит просто все как масло), а тут пришлось «попилить» им змею. Крепкая штука, я рад что взял ее.
Не удержался, сгонял в «Стал», купил 3 метра силовго медного провода «Sound Quest » 8 кв.мм. для питания саба от усилителя. Приехал домой, сразу раздербанил его пополам, примерил концы под усь и саб, чтобы ничего не торчало и смотрелось по феншую. Потом скормил двойной провод змее 6 диаметра. Она хоть и маленькая, но схвала его на ура)))
Записался на инстал музыки пока покупал провод на саб, так как все, что мне нужно для начала у меня есть. На днях прикручу фальшпанель к спинкам, там же размещу уси и дистрибы, размечу и вырежу их питание из КГ-25 и эти куски также посажу на усадку и скормлю змее, она ппц ненасытная))) а в выхи если все сложится, мне все мои штуки подключат и начну разминать музыку)
Всем удачи!
Допуски кабель оплётки ЗМЕИНАЯ КОЖА.
Задавая вопрос в #36 записи, даже и не подозревал что не получу на него ответа. Инфу которую я нашёл выложу в этой записи. Если в инфе есть ошибки, можете чиркануть.

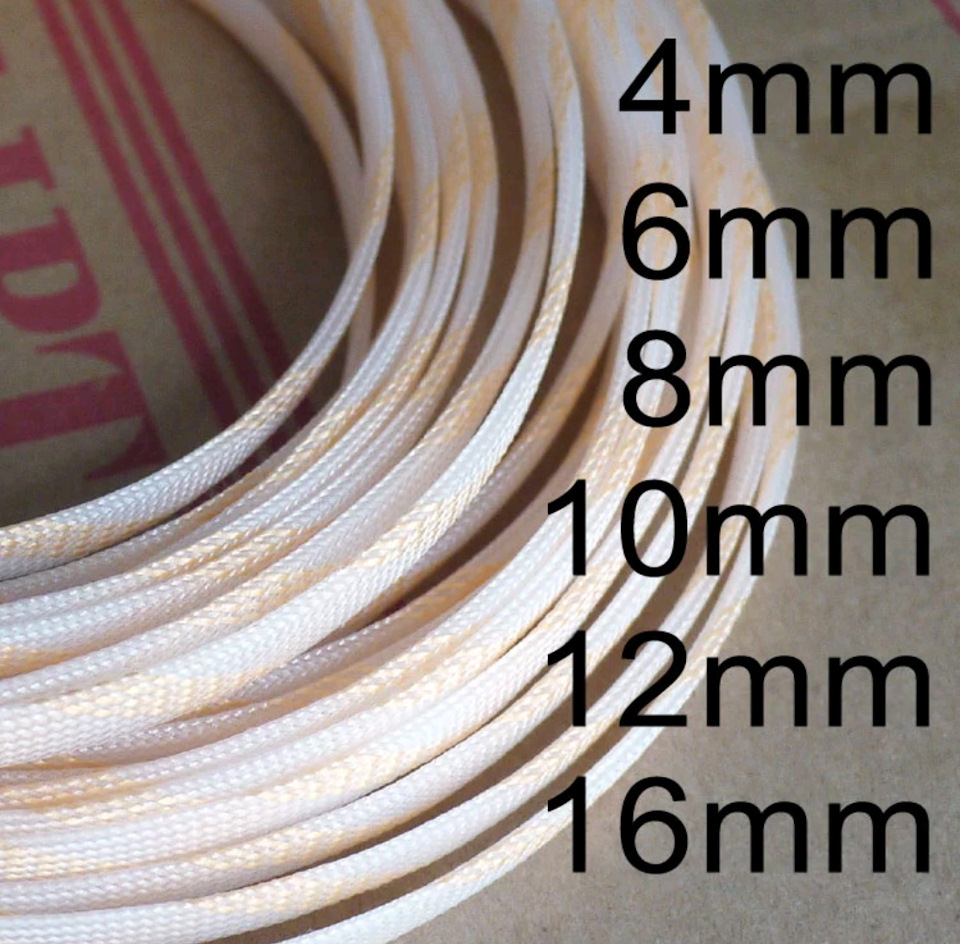

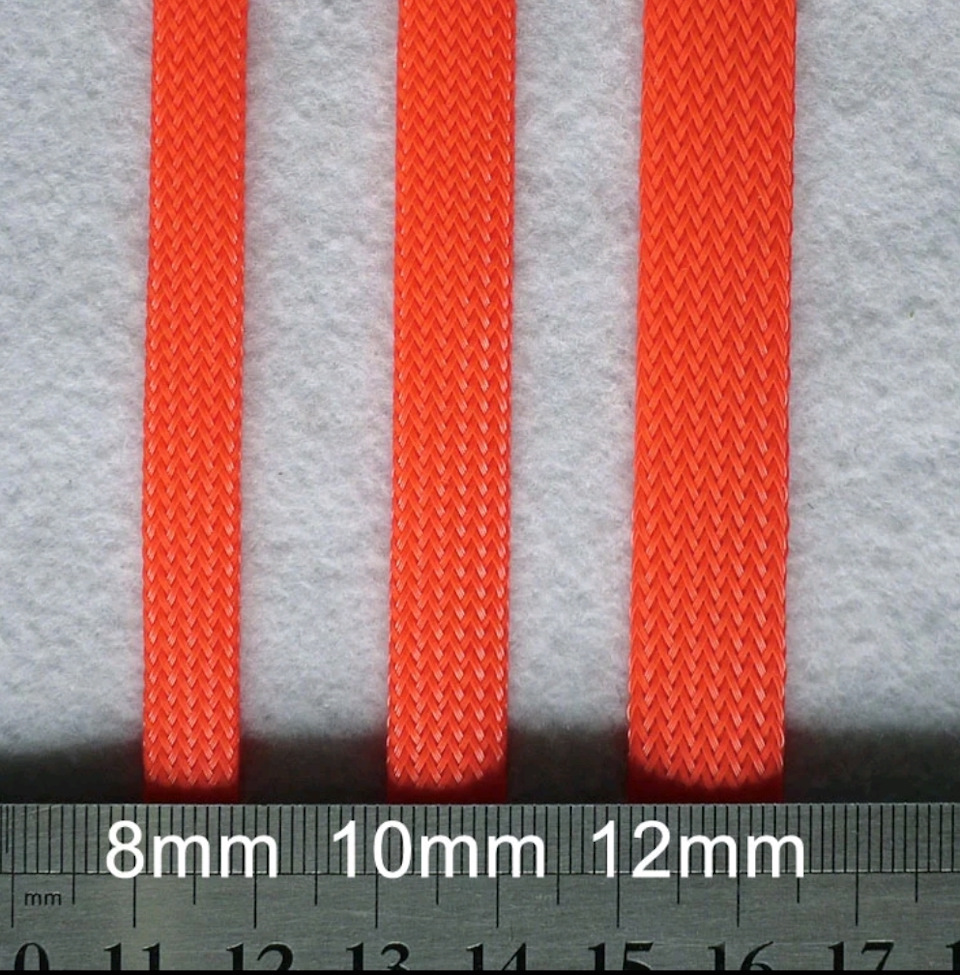

Размеры и допуски.
Оплётка 3мм. на провода 1мм.-4мм.
Оплётка 4мм. на провода 2мм.-6мм.
Оплётка 5мм. на провода 3мм.-7мм.
Оплётка 6мм. на провода 4мм.-9мм.
Оплётка 8мм. на провода 6мм.-11мм.
Оплётка 10мм. на провода 7мм.-19мм.
Оплётка 12мм. на провода 8мм.-24мм.
Оплётка 16мм. на провода 12мм.-22мм.
Оплётка 19мм. на провода 14мм.-30мм.
Оплётка 25мм. на провода 20мм.-30мм.
Оплётка 30мм. на провода 25мм.-42мм.
Цифры могут быть не точными, если есть более точные цифры скидывайте.
Лада 2108 1997, двигатель бензиновый 1.5 л., 13 л. с., передний привод, механическая коробка передач — автозвук
Машины в продаже
Комментарии 10
8 июня 2017, и тишина.
Уже 1.11.2021 подходит к концу.
Добрый день. Сделать всё разом не получается, закупка расходники и некоторых запчастей продвигается медленно но не стоит на месте. Выкладывать фото наждачной бумаги, грунта, обезжиривания? Или новых стёкл в круг? Если интересно, могу выкладывать.
Добрый.
Да.
За четыре года по любому что-то приобрели и сделали.
Есть тут такой народ с широким подходом, разобрав всю машину, собирает по новой, всё укладывая аккуратно + делает доработки и тюнячки, о которых додумываются только конструктора и тюнеры в тюнинг ателье, создавая красоту.
По идее, за четыре года много чего должно произойти.
По моему опыту добавлю. Например оплётка 12мм только для 12 и выше, или 5мм только для 5мм и выше. Но не меньше. Ну максимум 1мм. Так как кабель будет там тупо болтаться. По поводу превышения диаметра:
1. Оплётки разные, разные материалы. Соответственно есть предел, когда оденешь кабель в шкурку будут просветы из за перетяжки
2. Есть » змейка» стрейчевая, а есть которая под один диаметр, вообще не растягивается.
Было такое, что одну и ту же оплетку одевали на два кабеля кг50 (разных фирм) одна нормально села, а вот вторая с просветами(змея жёлтая, кабель чёрный).
Исследование шт. циркулем показало что один кабель снаружи шире на 1,5мм. Даже такая разница сыграла.
Так если что покупать либо мерить на месте, либо если через инет брать на мм меньше чем кабель чтобы как надо легло.
