Максимальная токовая защита с пуском от реле напряжения
Лекция 6
6.1. Максимальная токовая защита с пуском от реле напряжения
6.2. Общая оценка и область применения МТЗ
Для повышения чувствительности МТЗ дополняется измерительным органом (блокировкой) напряжения (ОН), который, разрешая РЗ действовать при КЗ, запрещает ей срабатывать (блокирует) в режиме максимальной нагрузки и при самозапуске электродвигателей.
Структурная схема МТЗ с дополнительным органом напряжения показана на рис.4.13. Измерительный орган напряжения (ИОН) выполняется с помощью реле минимального напряжения KV и действует совместно с реле КА измерительного органа тока (ИОТ) по логической схеме И на пуск реле времени.
Во время КЗ, когда возрастает ток и уменьшается напряжение, срабатывают оба измерительных органа ИОН и ИОТ и с заданной выдержкой времени МТЗ действует на отключение. Если же в результате перегрузки защищаемого элемента токовые реле КА приходят в действие, ИОН блокирует РЗ, так как реле напряжения не действуют. Недействие ИОН при перегрузке обеспечивается выбором уставки срабатывания реле KV такой, чтобы оно не срабатывало при минимальном рабочем напряжении Upmin.Благодаря этому ток срабатывания КА отстраивается не от Iнmах, а от тока нагрузки нормального режима Ip.норм:
(4.13)
Сравнив выражения (4.2) и (4.13), можно убедиться, что чувствительность токовых реле МТЗ с пуском по напряжению выше чувствительности реле без пуска по напряжению.
Пусковой орган по напряжению в схеме на рис.4.14 выполнен с тремя реле, включенными на междуфазные напряжения (рис.4.14, б). Такая схема обеспечивает надежное срабатывание ИОН при любом виде междуфазных КЗ, поскольку при этом значительно снижается хотя бы одно из междуфазных напряжений.
Поскольку в случае обрыва цепи напряжения одно из реле KV сработает и МТЗ может подействовать ложно, если токовые реле КА придут в действие от тока перегрузки, в схеме РЗ предусмотрена сигнализация при замыкании контактов реле KL.
Уставка срабатывания ИОН определяется по выражению
(4.14)
так, чтобы обеспечить восстановление нормального положения реле напряжения (например, размыкание контактов реле минимального напряжения) при восстановлении минимального рабочего напряжения в сети после отключения внешнего КЗ.
Напряжение срабатывания реле напряжения при этом будет равно:
Чувствительность ИОН при КЗ определяется коэффициентом kч = Uс.з/UK max, где UK max –максимальное значение остаточного напряжения при КЗ в конце второго (резервируемого) участка МТЗ; при этом допустимо kч≥ 1,2.

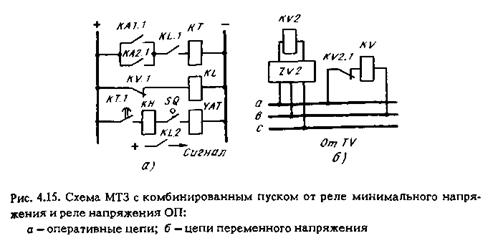

Во втором варианте (рис.4.15) ИОН выполняется в виде комбинированного устройства из двух реле напряжения KV, KV2. Реле максимального напряжения KV2, включенное через фильтр напряжения обратной последовательности, реагирует на появление составляющей ОП U2и служит для пуска МТЗ при несимметричных КЗ. Реле минимального напряжения KV, включенное через размыкающий контакт KV1, предназначено для действия ИОН при трехфазных КЗ. Такая схема ИОН по сравнению с первым вариантом (рис.4.14) обеспечивает более высокую чувствительность как при несимметричных, так и при симметричных КЗ. При несимметричных КЗ появляется напряжение ОП, реле KV2 срабатывает, приводя в действие KV, последнее замыкает контакт KV1, разрешая действовать МТЗ.
Уставка срабатывания реле KV2 отстраивается от напряжения небаланса Uнбфильтра ZV2:
(4.15)
При трехфазном КЗ в первый момент его возникновения кратковременно (в течение 0,02-0,05 с) появляется несимметрия напряжений, сопровождающаяся появлением U2. В результате этого в первый момент КЗ срабатывает реле KV2 и затем после размыкания контакта KV2.1 реле KV. После исчезновения несимметрии контакт KV2.1 снова замыкается и на реле KV подается напряжение ,равное остаточному напряжению в месте установки МТЗ. Реле KV останется в сработанном состоянии, если Uвоз (3) определяется не Uc.p, a Uвоз,которое на 10-15% больше напряжения срабатывания, что и обеспечивает большую чувствительность данного типа ИОН при трехфазных КЗ.
Что такое МТЗ с блокировкой по напряжению? Отличия от обычной МТЗ
Обычная максимально токовая защита не всегда может отличить короткое замыкание от токов перегрузки, возникающих кратковременно. Например, при самозапуске электродвигателей потребляемый ими ток может быть классифицирован МТЗ как ток короткого замыкания.
Попытка отстроится от подобных режимов работы приводит либо к загрублению уставок по току, либо к необходимости увеличение выдержки времени срабатывания защиты. И то, и другое является нежелательным.
Чтобы обычной МТЗ дать информацию о том, что произошло именно короткое замыкание, применяют блокировку по напряжению.
Принцип действия защиты
Токовая часть защиты реализуется на обычных реле тока.
Но контакты их не действуют напрямую на выходное реле или на отключающую катушку выключателя. На этом пути дополнительно включаются нормально замкнутые контакты реле напряжения.
Выходные контакты реле тока подключаются параллельно друг другу. Последовательно с ними подключаются также собранные в параллель контакты реле напряжения, контролирующих все три линейных напряжения.
Срабатывание защиты происходит лишь в том случае, если сработает любая из комбинаций токовых и напряженческих реле.
А такое бывает только в случае короткого замыкания, при прочих режимах, считающихся номинальными, глубокой посадки напряжения не происходит. Соответственно, защита при штатных перегрузках работать не будет.
По количеству токовых реле конструкция защиты может быть в трехфазном (для генераторов) или двухфазном исполнении. Но во всех случаях количество реле напряжения все равно должно равняться трем.
Если предполагается защита при однофазных КЗ то дополнительно к контактам реле напряжения подключается нормально разомкнутый контакт реле напряжения нулевой последовательности, подключенного к соответствующей обмотке ТН.
Для формирования выдержки по времени сигнал из описанной выше схемы поступает на катушку реле времени. По сравнению с обычной МТЗ этот вид защиты имеет более высокую чувствительность.
Предотвращение излишних действий защиты на отключение. В цепи отключения устанавливается накладка для вывода защиты из действия. А вывод этот может потребоваться.
Ложное действие защиты возможно при неисправностях в цепях ТН, сопровождающихся срабатыванием одного или нескольких реле в цепях блокировки. В основном эти случаи возникают в результате перегорания предохранителей на стороне высокого или низкого напряжения ТН.
Поэтому в схему РЗА обязательно входит узел контроля исправности этих цепей.
Интересное видео о настройке и работе ТО и МТЗ смотрите в видео ниже:
Он может работать на сигнал или на вывод защиты из действия.
Обычной практикой является работа на сигнал, поскольку совпадение неисправности ТН с перегрузкой на присоединении, защищенной МТЗ с блокировкой по напряжению, считается маловероятным. У оперативного персонала есть время на принятие решения: вывести защиту из действия или найти неисправность в цепи ТН.
Требования к уставкам защиты
Уставка по току МТЗ с блокировкой по напряжению определяется только исходя из номинальных токов защищаемого оборудования, без учета самозапуска электродвигателей потребителей.
Уставка по времени срабатывания выбирается с учетом селективности отключения.
Напряжение для срабатывания реле блокировки определяется с учетом его снижения при номинальных режимах работы, когда защита работать не должна.
Защита линий напряжением 6…35 кВ. Токовые защиты. Принцип действия максимальной токовой защиты
Тракторы «Беларус» оснащаются электрическим оборудованием однопроводного типа, предназначенным для запуска двигателя, работы внешней световой и звуковой сигнализации и дополнительных узлов. Прилагаемая к технической документации схема электрооборудования МТЗ-82 цветная с описанием позволяет определить назначение кабелей проводки и восстановить целостность цепей в случае поломки.
Электропроводка МТЗ 80(82)
Принцип действия
МТЗ – это разновидность защитного механизма электросети с использованием реле, применяемая при угрозе короткого замыкания на некотором отрезке электроцепи.
Принцип действия максимальной токовой защиты достаточно схож с таковым у механизма отсечки. Если при использовании последней ток вырубается сразу же, то при применении МТЗ выключение происходит по истечении некоторого временного отрезка. Он называется выдержкой времени. То, какое значение он примет, определяется близостью места, где происходит инцидент, к поставщику питания. Чем дальше располагается отрезок, тем меньше число. Значение, на которое показатель близлежащего участка отличается от такового для удаленного (ступень селективности), описывает период, по истечении которого защита включается на ближнем участке (отключая и дальний), если она не активизировалась на дальнем, на котором случился инцидент КЗ.
Важно! Показатель ступени надо делать небольшим, чтобы система успела включиться до причинения инцидентом серьезных повреждений электросети.
Защита линий напряжением 6…35 кВ. Токовые защиты. Принцип действия максимальной токовой защиты
Тема 7. Защита линий напряжением 6…35 кВ
Лекция 7. Токовые защиты.
Содержание лекции 7.1. Основные принципы выполнения токовых защит.
7.2. Принцип действия максимальной токовой защиты.
7.3. Расчет тока срабатывания МТЗ от междуфазных КЗ.
7.4. Выбор времени срабатывания МТЗ.
7.5. Ускорение МТЗ при включении выключателя
7.6. Схемы максимальной токовой защиты
7.7. Общая оценка МТЗ.
1 . Основные принципы выполнения токовых защит
Линии напряжением 6-35 кВ работают в сетях с изолированной или компенсированной нейтралью и поэтому их защита должна реагировать на междуфазные КЗ:
· трехфазные,
· двухфазные,
· двойные замыкания на землю.
Однофазные замыкания не относятся к КЗ и могут существовать в течение двух и более часов. Поэтому защита от замыканий на землю действует на сигнал. За это время необходимо переключить нагрузку на другой источник и уже после этого отключить линию.
Для отключения двухфазных и трехфазных КЗ достаточно иметь устройства защиты установленные в двух фазах. Трансформаторы тока всегда устанавливаются в фазах А
и С . Защита не реагирует на ток фазы В , но это не имеет значения, т.к. при любых междуфазных КЗ ток протекает в двух фазах и сработает защита установленная либо в фазе А , либо в фазе С , либо одновременно в двух фазах.
Для защиты линии 35 кВ требуется трехрелейная схема защиты. Необходимость ее объясняется тем, что, как правило, нагрузкой линии является трансформатор 35/6-10 кВ со схемой соединения Υ/
∆-11. В этом случае при двухфазном КЗ за трансформатором со схемой соединения Υ / ∆-11 в двух фазах протекает половина тока КЗ и только в одной – полный ток. Если эта фаза окажется без трансформатора тока, то в защите протекает ток в два раза меньший, что может привести к отказу защиты. На рис.7.1 приведен такой случай, когда при двухфазном КЗ между фазами А и В на стороне треугольника (∆) трансформатора ток в фазах А и С на стороне звезды (Υ) силового трансформатора равен половине тока КЗ. В обратном проводе трансформаторов тока протекает геометрическая сумма токов двух фаз, равная полному току трехфазного КЗ. Таким образом, устанавливая ТТ в трех фазах или в двух фазах и нулевом проводе, можно одновременно обеспечить чувствительность защиты при КЗ за трансформатором Υ / ∆.
Рис.7.1. Распределение токов в элементах защиты, включенных в схему неполной звезды при КЗ на стороне ∆ трансформатора
Защиты, реагирующие на величину тока, проходящего в месте их включения, называют токовыми защитами.
Токовые защиты содержат два органа:
Функции пускового органа выполняет реле максимального тока, которые входят в измерительную часть схемы. Они срабатывают при повреждениях и других ненормальных режимах и вводят в действие органы выдержки времени, промежуточные и указательные реле, т.е. всю логическую часть схемы.
Под током срабатывания защиты Iсз
понимают минимальный первичный ток защищаемого объекта, при котором защита срабатывает. Ток, протекающий при этом по обмотке реле, называют током срабатывания реле Iср .
В зависимости от способа обеспечения селективности токовые защиты подразделяются на:
-Максимальные токовые защиты (МТЗ);
-Токовые отсечки (ТО).
7.2. Принцип действия максимальной токовой защиты
Максимальная токовая защита
контролирует ток в защищаемом элементе, отстраивается от тока нагрузки и при превышении тока уставки, с выдержкой времени действует на отключение этого элемента. Как правило, МТЗ является основной, а иногда единственной защитой линий напряжением 6-35 кВ. МТЗ — это защита, которая не только обеспечивает отключение КЗ на своей линии, но, если позволяет ее чувствительность, еще и резервирует отключение КЗ смежного участка.
Комплекты защит АК1, АК2, АК3 (рис.7.2) установлены в начале каждой линии. Каждая из защит линий W1,W2 и W3 действует на отключение выключателя соответствующей линии при повреждении на ней или на шинах противоположной (смежной) подстанции.
Рисунок 7.2 – Расчетная схема для выбора уставок токовых защит (а) и карта селективности для МТЗ с независимой выдержкой времени (б).
В нормальном режиме работы сети ни одна из защит не должна срабатывать. Для этого ток срабатывания защит Iсз
принимается большим, чем ток, проходящий по защищаемой линии в максимальном режиме Iнагр.макс .
При возникновении КЗ в точке К по участкам сети между источником
Разновидности максимально-токовых защит
Ориентируясь на условия работы в конкретной электросети, можно выбрать один из четырех типов системы.
МТЗ с независимой от тока выдержкой времени
Параметр задержки здесь неизменен, период активации зависит только от ступени селективности: на каждом последующем отрезке время увеличивается на эту величину.
МТЗ с зависимой от тока выдержкой времени
Используется расчет выдержки по нелинейной формуле. Параметр зависит от величины тока на обмотках. Используется в системах, где предохранение от избыточных нагрузок имеет особенную значимость для безопасности.
МТЗ с ограниченно-зависимой от тока выдержкой времени
Здесь совмещены две компоненты: не зависящая от тока часть и зависящая, причем у последней время-токовая характеристика имеет вид гиперболы. Чем больше перегрузка, тем более пологий вид имеет графическое представление. Такая установка используется в высокомощных электромоторах.
МТЗ с пуском (блокировкой) от реле минимального напряжения
Здесь инициатором размыкания контактов становится разность потенциалов. Уставка привязывается к падению напряжения ниже определенной границы.
Принцип действия максимальной токовой защиты
При достижении током величины уставки подается сигнал на срабатывание реле времени с заданной выдержкой времени. Затем после реле времени сигнал идет на промежуточное реле, которое мгновенно отправляет ток в цепь отключения выключателя.
У зависимых защит выдержка времени задается уставкой на реле, у независимых — выдержка зависит от величины тока. Зависимые защиты проще отстраивать и согласовывать.
Схема защиты МТЗ
На рисунке выше приведена схема максимальной токовой защиты — токовые цепи и цепи управления.
Задание уставок
Защита МТЗ определяется тем, насколько правильно выбрана уставка – величина тока, при достижении которой включается функция. При определении ее значения учитывают назначение сети (например, при самостоятельном запуске электродвигателя после временного выключения питания показатель может превышать номинальный, тогда МТЗ не должна выключать его) и минимальный ток замыкания в ней. При зависимой (полностью или ограниченно) время-токовой характеристике ориентируются на значение, когда реле перегрузки вот-вот сработает, а время задают, ориентируясь на независимую часть.
Схемы защиты МТЗ
Применяется несколько вариантов конструкций, различающихся устройством.
Трехфазная схема защиты МТЗ на постоянном оперативном токе
В главный блок входят два реле: времени и пуска. Используются также указательное реле и еще одно добавочное, ставящееся тогда, когда временное реле неспособно замкнуть цепочку катушки выключения.
Двухфазные схемы защиты МТЗ на постоянном оперативном токе
Они применяются, когда нужно, чтобы система включалась лишь при замыкании между фазами. Существуют схемы с одиночным реле и с парой.
Двухрелейная схема
Ее плюс – реагирование на любые межфазовые замыкания. Минус – меньшая восприимчивость при двухфазных замыканиях за трансформатором. Повысить ее вдвое можно, поставив третье реле. Схема в основном используется для конструкций с изолированной нейтралью – случающиеся в них замыкания происходят только между фазами. Возможно применение при глухом заземлении, но тогда для предотвращения однофазного замыкания ставится добавочная конструкция, срабатывающая при токе нулевой последовательности.
Одно-релейная схема МТЗ
Плюс схемы – легкость конструирования. Минусы – наименее высокая чувствительность, несрабатывание при некоторых типах замыканий с двумя фазами.
Выбор тока срабатывания защиты МТЗ
Выбор осуществляется с расчетом, чтобы установка уверенно срабатывала при повреждающих воздействиях, но не проявляла активности при недолгих толчках (к примеру, когда запускается электродвигатель) или высоком токе нагрузки. Дифференциация последнего от ситуации, когда должна активизироваться защита, является основной задачей. Также установка не должна быть излишне восприимчивой, иначе цепь будет отключаться, когда это не нужно.
Должны соблюдаться условия:
Ускорение действия релейной защиты при АПВ
Ускорение защиты после АПВ
Повторное включение на устойчивое повреждение линии, не имеющей быстродействующей защиты, вредно отражается на работе потребителей, приводит к увеличению размеров повреждения в месте КЗ и усугубляет опасность нарушения устойчивости параллельной работы электростанций. Поэтому перед повторным включением выключателя линии производится ускорение действия ее защиты, т.е. автоматическое снижение или исключение полностью выдержки времени.
Ускорение защиты после АПВ предусматривается директивными материалами не только для линий, не имеющих быстродействующую защиту, но также для линий, имеющих сложные быстродействующие защиты, как мера повышения надежности защиты линии в целом.
На кабельных линиях ускорение защиты после АПВ необходимо применять для предотвращения повреждения кабелей из-за перегрева при длительном прохождении тока.
На рис. 4.1 показана схема выполнения ускорения максимальной токовой защиты после АПВ. Ускоренное действие защиты осуществляется через мгновенный контакт КТ.1 реле времени КТ. Цепь ускоренного действия нормально разомкнута контактом промежуточного реле ускорения KL2.1., которое срабатывает перед повторным включением выключателя и, имея замедление на возврат, держит свой контакт замкнутым в течение 0,7–1 с. Поэтому если повторное включение происходит на устойчивое КЗ, то защита второй раз подействует без выдержки времени по цепи ускорения через контакт реле KL2, в качестве которого обычно используется реле типа РП-252.
Для запуска промежуточного реле ускорения наряду со схемой, показанной на рис. 8., применяется схема, приведенная на рис. 10. При отключении выключателя срабатывает реле KQT и кроме рассмотренных ранее действий замыкает контакт в цепи обмотки реле KL2, которое, сработав, в свою очередь замыкает цепь ускорения. При подаче команды на включение выключателя реле KQT возвращается и снимает плюс с обмотки реле KL2. Однако последнее возвращается не сразу, а с замедлением 0,7–1 с., что является достаточным для срабатывания защиты по цепи ускорения при включении выключателя на устойчивое КЗ.
Для ускорения защиты могут использоваться непосредственно контакты реле KQT. При этом специальное реле KL2 не устанавливается, а в качестве KQT используется замедленное на возврат реле типа РП-252.
Схема, приведенная на рис. 4.2, обеспечивает ускорение защиты при любом включении выключателя, как от АПВ, так и от ключа управления SA, что является её достоинством.
Ускорение защиты до АПВ
Ускорение защиты до АПВ позволяет ускорить отключение КЗ и обеспечить селективную ликвидацию повреждений. В сети, показанной на рис., максимальная токовая защита МТЗ1, установленная на линии w1, по условию селективности должна иметь выдержку времени больше, чем МТЗ2 и МТЗ3 линий w2 и w3.
Одним из способов, обеспечивающих быстрое отключение повреждений на линии w1 без применения сложных защит, является ускорение МТЗ этой линии до АПВ. С этой целью защита МТЗ1 выполняется так, что при возникновении КЗ она первый раз действует без выдержки времени независимо от того, на какой из линий произошло КЗ, а после АПВ действует с нормальной выдержкой времени.
В случае КЗ на линии w1 срабатывает защита МТЗ1 по цепи ускорения и отключает эту линию без выдержки времени. После АПВ, если повреждение устранилось, линия остается в работе; если же повреждение оказалось устойчивым, линия вновь отключится, но уже с выдержкой времени.
При КЗ на линии w2 происходит неселективное отключение линии w1 защитой МТЗ1 по цепи ускорения без выдержки времени. Затем линия w1 действием АПВ включается обратно. Если повреждение на линии w2 оказалось устойчивым, то эта линия отключается своей защитой МТЗ2, а линия w1 остается в работе, так как после АПВ защита МТЗ1 действует с нормальной селективной с МТЗ2 выдержкой времени.
Ускорение защиты до АПВ выполняется аналогично ускорению после АПВ. Пуск реле KL2 при осуществлении защиты до АПВ осуществляется при срабатывании выходного реле АПВ (см. рис. 4.4.). У реле KL2 при этом используется размыкающий контакт. В схеме на рис. 4.4. цепь ускорения будет замкнута до АПВ и разомкнута при действии АПВ на включение выключателя. Реле KL2 при этом будет удерживаться в сработавшем положении до тех пор, пока не отключится КЗ и не разомкнуться контакты реле защиты.
Выдержка времени защиты МТЗ
Для ее нахождения проводится следующий расчет. Узнается время работы первой из защит при замыкании:
Вторая защита не сработает при условии, что время выдержки для нее будет больше Т1, т.е. tв2>T1.
Таким образом, ступень будет равна Т=tв2-tв1=tп1+tо1+tп2+tз (для независимой время-токовой характеристики).
Максимальная токовая защита (МТЗ)
2.10.1. МТЗ может иметь 4 ступени: первая, МТЗ-1 (токовая отсечка), с независимой времятоковой характеристикой, вторая, МТЗ-2, и третья, МТЗ-3, – с зависимыми или независимыми времятоковыми характеристиками. Тип зависимости ток-время ступеней МТЗ-2 и МТЗ-3 задается с помощью уставок.
Дополнительная ступень МТЗ-4 предназначена для отключения присоединения при длительном превышении током заданной уставки.
2.10.2. Количество ступеней МТЗ задается с помощью уставок. Ступень МТЗ-3 может работать на отключение или только на сигнализацию.
2.10.3. Ступени МТЗ-1, МТЗ-2 и МТЗ-3 могут быть выполнены направленными, то есть срабатывать только при условии заданного направления мощности.
Управление выключателем
2.11.1. Кроме отключения и включения выключателя при срабатывании внутренних функций защиты и автоматики устройство обеспечивает дистанционное управление выключателем.
2.11.2. При аварийном отключении выключателя для того, чтобы включить выключатель, необходимо его «сквитировать», то есть выдать команду на отключение от ключа, ТУ или линии связи.
При управлении от ключа квитирование обязательно.
2.11.3. Функцию управления выключателем можно вывести из работы путем перевода уставки «Управление» в положение «ОТКЛ». В этом случае устройство не формирует команду на включение выключателя и не контролирует состояние цепей управления выключателем.
Резервирование при отказе выключателя (УРОВ)
2.12.1 Выходной сигнал «УРОВ» формируется при срабатывании токовых защит устройства или по входам внешних защит после задержки на время уставки ТУРОВ. Сигнал «УРОВ» снимается после снижения тока ниже значения IУРОВ. Если выключатель нормально отключился, то сигнал «УРОВ» не формируется.
Выдержка времени ТУРОВ отсчитывается от момента подачи сигнала на выходные реле «Откл.».
2.12.2. Входной дискретный сигнал «Вход УРОВ» подключается к устройствам защиты, установленным на «нижестоящих» присоединениях, и вызывает немедленное отключение выключателя. Ввиду высокой ответственности для страховки от ложных срабатываний используется дополнительный контроль по току. Таким образом, отключение выключателя произойдет только при поступлении на вход устройства дискретного сигнала «Вход УРОВ» и наличии тока, превышающего самую чувствительную (из работающих на отключение) уставку МТЗ.
Наличие сигнала на входе при отсутствии тока через 10 с вызывает срабатывание предупредительной сигнализации с отображением неисправности на индикаторе.
Автоматическое повторное включение (АПВ)
2.13.1. Устройство имеет функцию однократного или двукратного автоматического повторного включения. Наличие АПВ, а также количество циклов задается уставкой. Также уставками определяется время выдержки первого и второго циклов.
2.13.2. Время восстановления АПВ составляет 120 с (2 минуты). В случае аварийного отключения в первые 30 с после командного включения выключателя линии функция АПВ будет заблокирована (блокировка АПВ при опробовании).
2.13.3. АПВ может быть выведено с помощью кнопки «АПВ» на передней панели устройства, а также по внешнему сигналу.
2.13.4. При отключенной уставке «АПВ» светодиод «Блокировка АПВ» автоматически выключается.
2.13.5. С помощью соответствующих уставок можно разрешить или заблокировать пуск АПВ при срабатывании отдельных видов или ступеней защиты, включая несанкционированное (самопроизвольное) отключение. АПВ всегда блокируется при отключении от дуговой защиты, от газовой защиты, от МТЗ-4, а также при срабатывании УРОВ.
Дуговая защита
2.14.1. Дуговая защита выполняется подачей сигнала на дискретный вход «Дуговая защита». Для увеличения надежности и отстройки от ложных срабатываний может быть введен дополнительный контроль по току с помощью уставки.
2.14.2. В случае задания режима «с контролем по току» для отключения выключателя будет необходимо наличие сигнала на входе «Дуговая защита», а также превышение входным током значения заданной уставки. В случае задания режима «с контролем по току» при отсутствии тока приход сигнала на вход «Дуговая защита» через 0,25 с вызовет сигнализацию неисправности цепей дуговой защиты с соответствующей индикацией на экране дисплея. После этого действие дуговой защиты на отключение запрещается до снятия сигнала со входа.
Примеры и описание схем МТЗ
Для защиты разных компонентов сетей с питанием, поступающим с одной стороны, используются схемы различных типов.
Однорелейная на оперативном токе
Применяется реле пуска, реагирующее на изменения разности фазовых потенциалов. Плюсами являются ее простота и малый расход ресурсов – нужны только одно реле и два кабеля. Минусы – невысокая восприимчивость и то, что, если отказал какой-то элемент, фрагмент линии теряет предохранение. Схема подойдет для сетей с напряжением до 10 кВ.
Двухрелейная на оперативном токе
Эта схема, как и предыдущая, защищает электролинии от последствий короткого замыкания между фазами. Цепи в ней формируют усеченную звезду. Она надежна, но, как и предыдущая, не очень чувствительна.
Трехрелейная
Это наиболее надежная и единственная подходящая для конструкций с заземленной наглухо нейтралью схема.
Хотя отсечка тока эффективнее предотвращает короткие замыкания, применение обозреваемого метода больше подходит для предохранения разветвленных электролиний. Для максимально эффективной работы необходимо правильно задать в схеме уставки.
