♠▓╩▓♠ Поставил сепаратор с 21214 ♠▓╩▓♠
Приветы!
Попутно перекидывая ништяки с донора добрался до установки не маловажной детали, а именно сепаратор топлива.

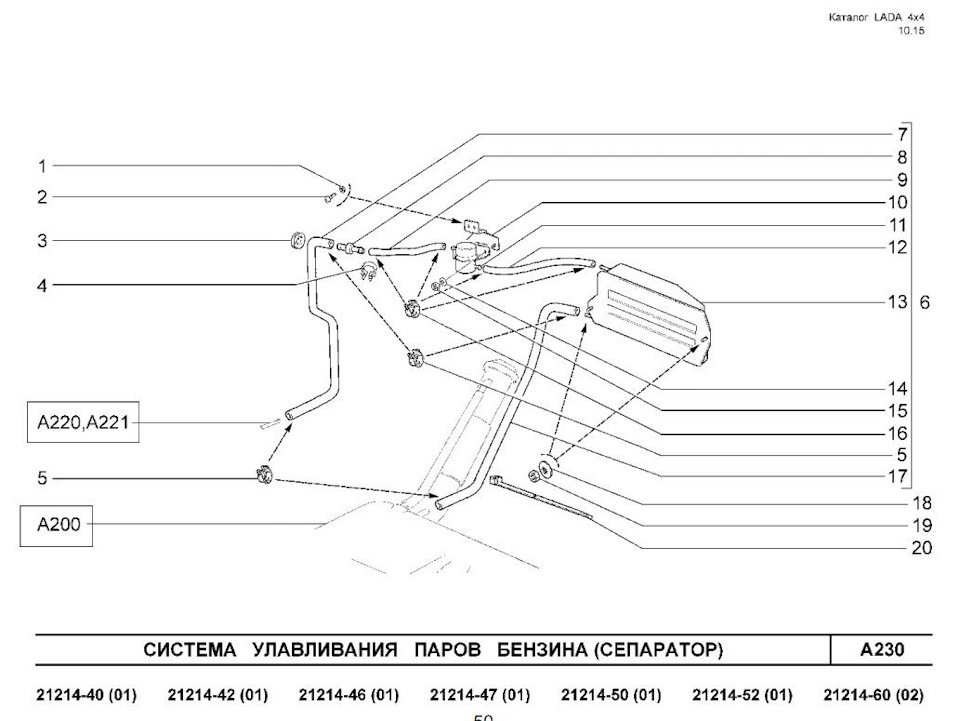

Согласно схеме выглядит это вот так:

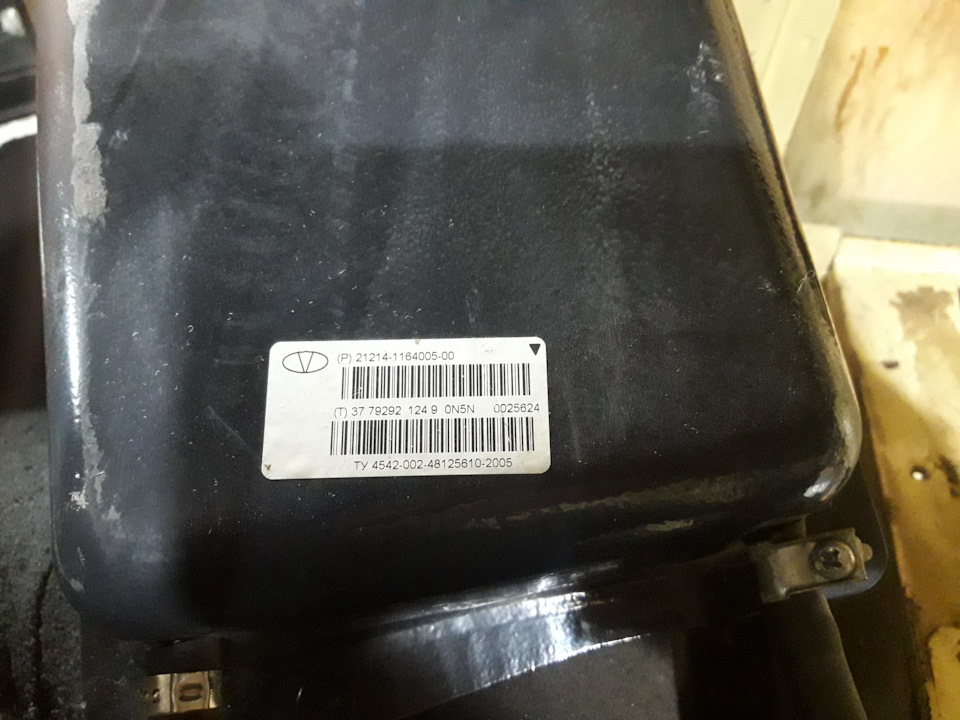

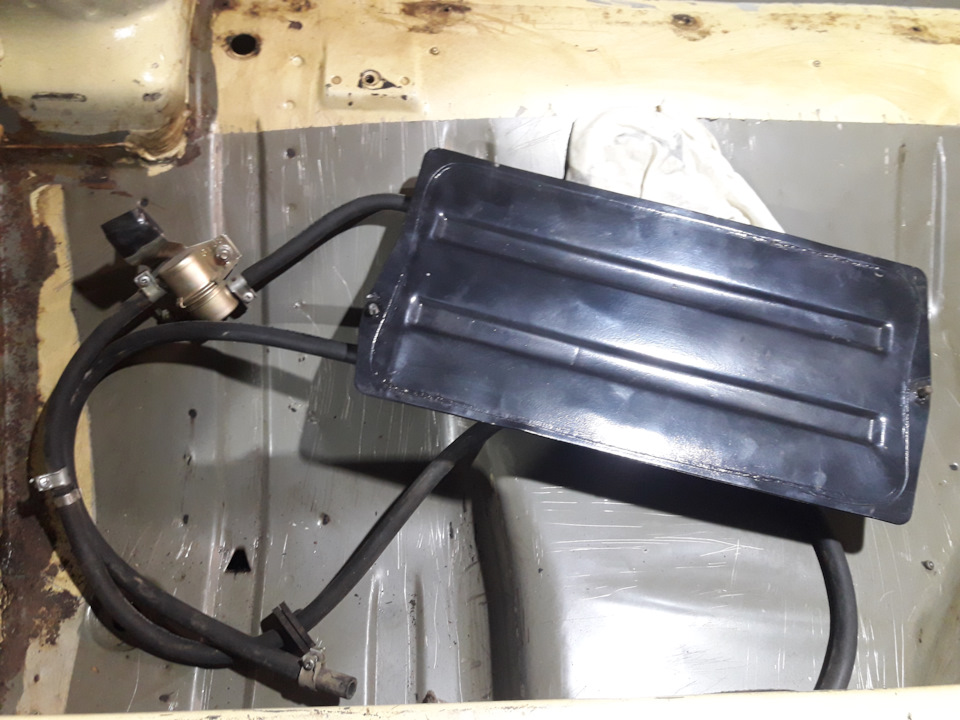

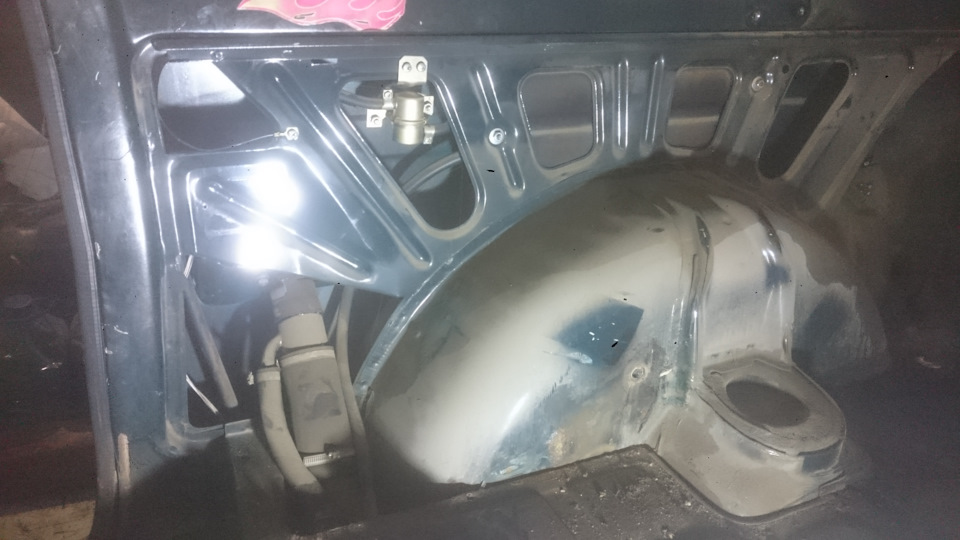

В машине 1986 года выглядит это вот так :
К сепаратору который кстати полностью металлического исполнения, шел еще я так понял клапан спасающий в случае перевертывания от потери\утечки бензина…

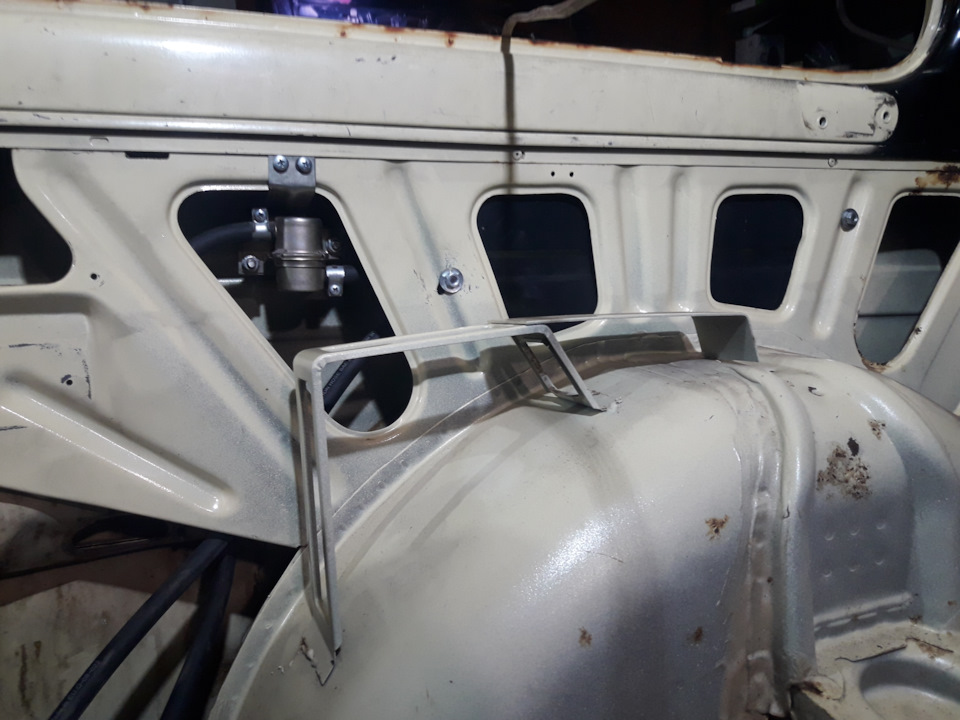

Согласно имеющемуся оригиналу, проделываем отверстия сверлом на 6 в ребрах стенок, ровно к сожалению не получилось, сепаратор заводим с задней части автомобиля через наиболее широкую часть и проталкиваем до необходимого места установки. Опять же пользуясь картинкой донора устанавливаем гравитационный клапан на два самореза предварительно просверлив два отверстия, получаем по итогу такую картинку
А теперь вопрос из зрительного зала:

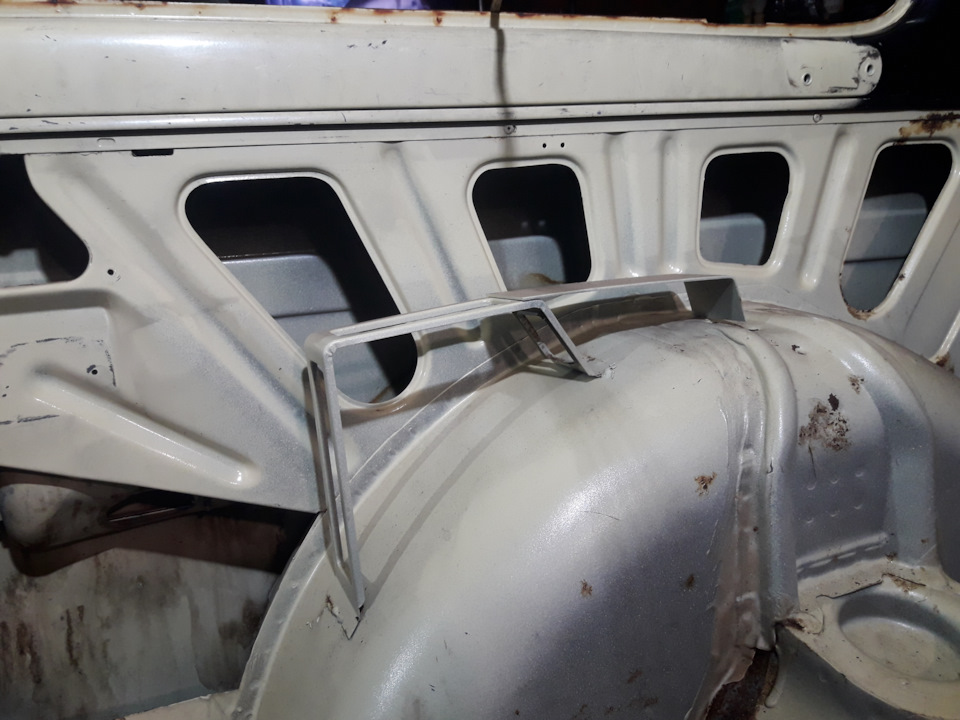

Уважаемые знатоки)) необходим ли отмеченный красным кругом металлический каркас, я так понял некое ребро усиления если ставить новые обшивки салона с урбана например или можно их смело спиливать?
аналогичный вопрос касаемо держателя боковин салона «выделены в желтый прямоугольник» нужны ли оны в новой ниве для фиксации боковин?
См.фото ниже:
Сепаратор бензобака — вероятная причина увеличения расхода топлива.
Есть в Ниве такая замечательная штука — сепаратор бензобака, он же сепаратор бензиновых паров.
Первое знакомство с ним я свел почти сразу после покупки Нивы, когда она через несколько дней постоянное езды по летней жаре превратилась в натуральную газовую камеру, вот тут я писал про устранение той проблемы.
В тот раз вроде все сделал по уму — сепаратор закрепил на штатное место, трубки и шланги все подвязал, чтобы они на штуцера не давили.
И вот опять появилась проблема топливного характера — без видимых причин расход подпрыгнул с привычных 9,5-10 литров до 10,5-11,5. Заметил это сразу, так как заправляюсь всегда по 30 литров и проезжаю на них в среднем 310 км, а тут вдруг внезапно с очередной заправки проехал 285 км и обсох, благо канистру с собой вожу 10 литров.
Отвлекусь — увеличение расхода точно не связано с установкой больших колес, так как колеса я купил в начале сентября и расход после переобувки изменился незначительно, а проблему обнаружил в начале октября, успев за этот месяц 5 раз заправиться.
Решил последить, поскольку возможности заняться сразу поисками проблемы не было — приболел, а погода сырая и промозглая. Со следующей заправки 30 литров проехал 280 км и опять обсох. Залил 35 литров, проехал 300 км, правда в этот раз не встал. Залил снова 30 литров, проехал 295 км и снова обсох. А со следующей заправки 30 литров вообще только 275 км проехал.
Тут как раз появилась возможность, стал разбираться.
Первым делом диагностика, в том числе на ходу — все параметры в полном порядке. На всякий случай решил продублировать, попросил друга на станции сделать диагностику — вердикт тот же, все в норме. То есть причина не в неисправности двигателя и/или его систем, а значит надо искать утечку.
Под капотом все осмотрели, ничего криминального не нашли. Да и будь утечка под капотом, воняло бы бензином в печку, а запаха в салоне на ходу не было.
Оставалось единственное место на подозрении — сепаратор. За него говорил и тот момент, что после стоянки на солнышке присутствовал слабый запах бензина при открытии пассажирской двери.
И вот сегодня я полез к сепаратору.

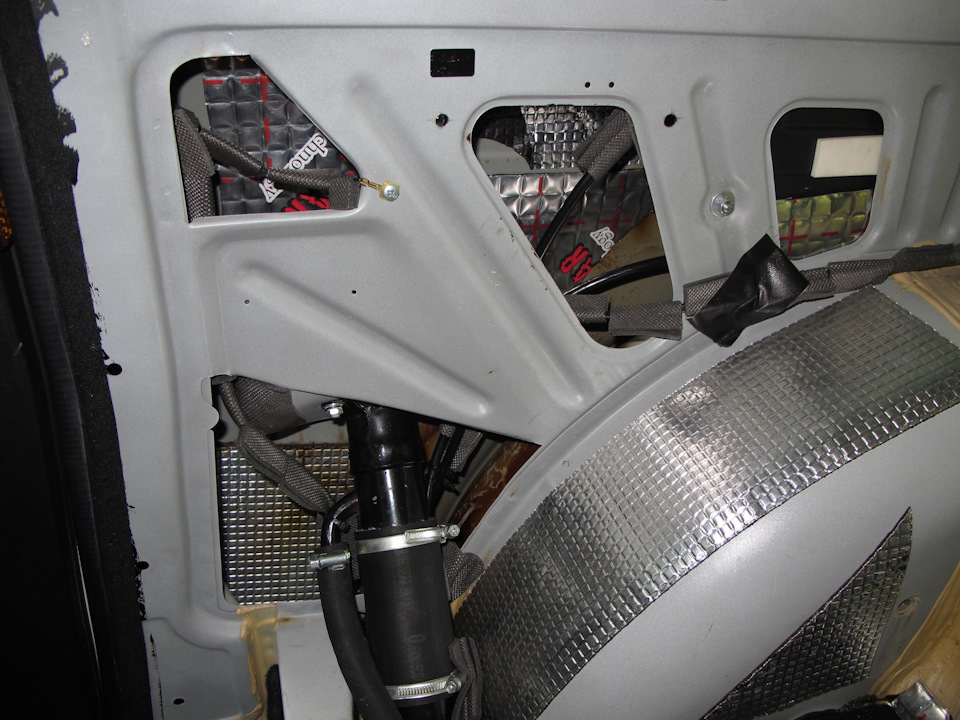

Все стандартно — снимаем заднее кресло, боковую обшивку и фальшпол над баком. И вот оно, чудо технической мысли — бак, горловина и сепаратор со всеми своими трубочками. На вид все сухо, запах чуть заметный. Снимаю сепаратор — сухой, а трубочки, которые к нему идут, все целые. Зажимаю два нижних штуцера, дую в верхний — а сепаратор-то дырявый! Промыливаю места впайки штуцеров — травит внизу, по шву под «таблеткой» с двумя штуцерами. Взял паяльник, пропаял шов вокруг нижних штуцеров и заодно шов вокруг верхнего штуцера. Проверил — не продувается, можно ставить. И от бака к сепаратору все же проложил новые тонкие трубочки, на всякий случай.
Почему от этой утечки не пахло в салоне? В прошлый-то раз сильнейшая вонь была всегда, и на ходу, и после стоянки.
Ну, во-первых, на улице прохладно. Запах если и был, то, как я уже сказал, только при открывании пассажирской двери после того, как машина на солнышке постояла.
Во-вторых — я заменил обе верхние обшивки багажника, на которых полка лежит. А на старых была идиотами-колхозниками наклеена вибра, причем так, что щели вентиляционные в пластике были полностью залеплены. Да и по стойкам задним они налепили STP, естественно, залепив клапана вентиляции, благо хоть не совсем наглухо. После удаления этого колхоза вентиляция стала работать штатно и, видимо, пары бензина из пространства у крыла на ходу сразу вытягивало. И еще я замечал, что при приоткрытых окнах в салоне таки слегка пахло, для меня чуть заметно, а пассажиры чуяли вполне явственно — видимо тянуло в этом случае не в вентиляцию на стойках, а через салон в окошко. При закрытых же окнах даже пассажир сзади справа на запах не жаловался.
Теперь надо последить, как оно дальше будет. Но, думаю, все должно прийти в норму.
Через утечку той величины, что была в сепараторе, как раз за 5-6 дней около литра в среднем могло утекать.И, видимо, чем больше топлива в баке, тем сильнее подтекало.
Промывка бензобака, замена сепаратора паров бензина и установка новых трубок
Продолжаем эпопею совершенствования автомобиля! Как показала практика (Сетки-решётки, Поездка в д.Борок и как мы лечили Ниву), что-то не в порядке с топливной системой. Признаки этих «не в порядке» следующие:
— запах бензина в салоне;
— приходится заправляться с руки и контролировать напор, чтобы он был очень маленький;
— при заправке под горловину топливо капает в районе правого заднего колеса;
— на ухабах машина пытается заглохнуть.
Всё это привело к тому, что я в один прекрасных солнечный день решил заняться бензобаком и всей топливной системой. Перед тем как лезть глубоко, попытался изучить этот вопрос на предмет наличия тех или иных запчастей в этой системе, что чаще всего выходит из строя, из-за чего возможно благоухание 92-го бензина и на всякий случай поехал в магазин за топливными шлангами (по каталогу бьются как 2121-1101079-20). В магазине на меня посмотрели, как на идиота и сказали, что такое они не завозили, не завозят и вряд ли буду когда-либо завозить. Я постоял, посмотрел на полки разных не нужных мне в данный момент запчастей, почесал свою головёнку и решил купить трубки для форсунок лобового стекла. На стекло же льют всякую там химию, может и бензин они выдержат. Дело надо делать, а трубок нет. На метраж купил 10м. Если останется, пригодится в дальнейшем.
Перед тем, как снимать бак, кинул кусок купленной трубки в бутыль с бензином на испытание. Вытащил всё из багажника, снял заднее сиденье и выставил его на улицу.
Снял правую обшивку боковины и резиновый патрубок бензобака. Отцепил патрубки подачи и обратки и вытащил бензобак на солнечный свет. Бензина в нем было немного, специально не заправлялся, доезживал на горящей лампе.
Затем приготовил тару, куда буду сливать бензин из бака и также приготовил пятилитровку с чистейшим 92м. Чтобы было удобно снял датчик уровня топлива. Посмотрел внутрь бака — *овнища там…
Приступаем к промывке. Берём бак в руки, ноги на ширине плеч и круговыми движениями сперва по часовой стрелке, потом против часовой стрелки начинаем гонять *овно по баку. Тут дело тонкое надо чувствовать, когда у вас *овно начнёт изображать воронку нужно резко перевернуть бак горловиной в подготовленную нами сливную ёмкость. Подождать пока всё из него стечёт, залить свежий 92 из пятишки и вновь начать фитнес процедуру. Количество повторов рассчитывайте сами исходя из чистоты топливного бака. У меня получилось, что за четыре подхода всё *овнище из бака я слил.
Сливал я в другую пятишку, которую приготовил. По цвету то, что я слил напоминало ( мо… ) жёлтую дрянь с кусочками силикона, каких то камней и прочих инородных тел. Откуда тут герметик?
Пошёл смотреть трубу наливную. Достал её из машины и начал крутить в руках. Мама родненькая, воздушное отверстие замазано герметиком. Всё расковырял, убрал, почистил.
Поставил её на место. Оторвал старые трубки от бензобака.
Переливные трубки были дубовые и обрезаны в районе сепаратора. В обрезанные концы вкручены саморезы (типа заглушили), и концы всунуты справа в район заднего правого крыла. Когда бак был полный, бензин по этим трубкам и через эти заглушки сливался и вытекал наружу как раз в районе правого колеса.
Снял и осмотрел сепаратор. Он у меня стоял пластиковый и хоботочки на нём были треснутые. Пришлось вновь ехать в магазин за новым сепаратором, новым шлангом, который уходит к заливной горловине (к крышке бензобака), новые хомуты и за новым датчиком уровня топлива. Всё купил и вернулся обратно.
Посмотрел, как там поживает трубка, опущенная в бутыль с бензином. Достал, покрутил в руках, вроде не размякла. Решил всё же поставить. Отмерил нужную длину нарезал и установил на бак. Далее поставил новый датчик уровня топлива. Следующим шагом было установка топливного бака на машину.
Тут всё просто, по накатанной. Бак поставил, шланг патрубка водрузил на место и затянул хомуты. Сперва на сепаратор одел все шланги. Делал аккуратно, чтобы хоботки не повредить. После чего водрузил сепаратор на место и прикрутил его. Обшивку, сиденье и весь шмурдяк возвращаем в авто в обратной последовательности.
До кучи ещё заменил топливный фильтр на новый. Далее заливаем остатки чистого бенза из пятишки в бак, и заводим авто. Красота – работает)) На этом промывка бака завершена.
P.S. Заправка. Киров-Советск-Борок поведение машины на ухабах, запах бензина (отзыв о промывке бензобака)
Доработка системы удаления паров из топливного бака. Нива 213100 (21214М).

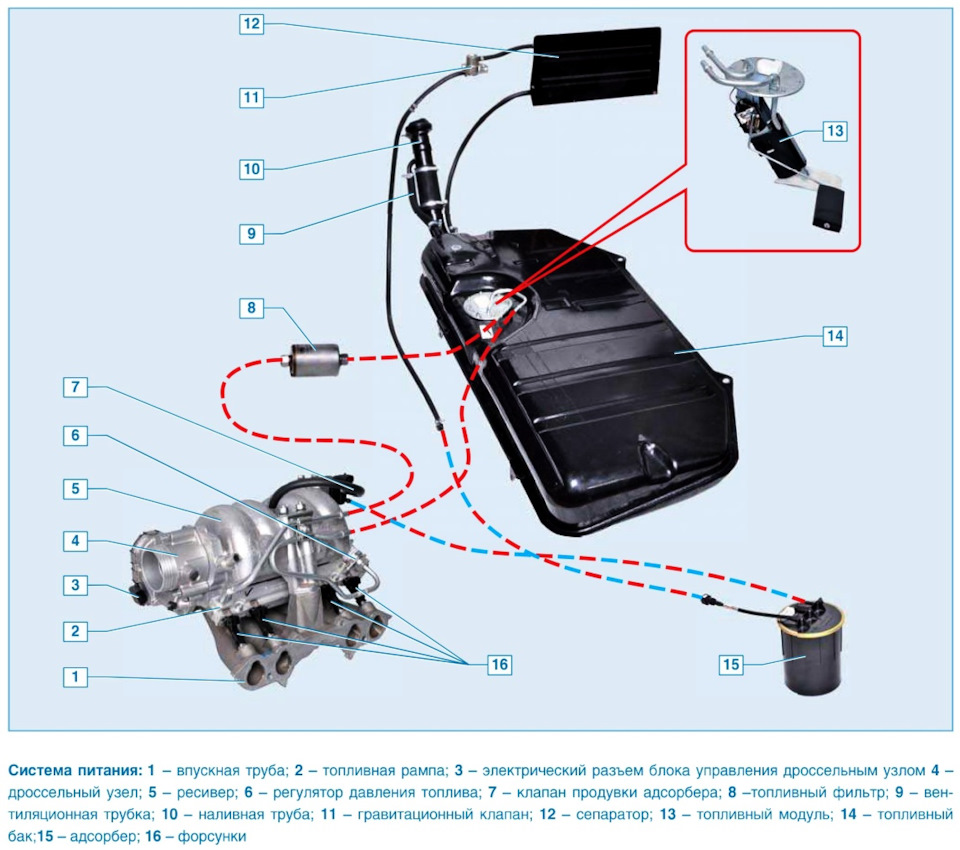

В Нивах, выпущенных после 2009 года (21214М, 213100) года система удаления паров бензина из топливного бака выглядит так:
— предохранительный клапан находится в крышке на заливной горловине бензобака.
— от топливного бака идёт шланг к сепаратору, от сепаратора идёт шланг к адсорберу.
— на пути к адсорберу предусмотрен гравитационный клапан.
— двухходовой клапан установлен в самом адсорбере на входе.
— адсорбер «продувается» по средствам работы электромагнитного клапана, работой которого управляет ЭБУ, при выключенном двигатели пары, пройдя сквозь угольный фильтр, выходят в атмосферу через свободный штуцер адсорбера.
В 21214 в принципе всё также, разве что предохранительный и двухходовой клапаны представлены как самостоятельные детали (а не интегрированные кудато). Кстати в моей прошлой Ниве 21214 (2008 г.в.) не наблюдалось ни каких проблем с отводом паров при езде по горной местности.
При езде по горному бездорожью, довольно часто приходится совершать остановки на участках и поверхностях, находящихся не совсем в горизонтальном положении, с боковым уклоном. В таких ситуациях гравитационный клапан срабатывает (как и должен) и отключает систему удаления паров от адсорбера.
На мой взгляд в данных условиях предохранительный клапан, находящийся в крышке горловины полноценно не справляется с удалением паров.
Я пробовал разные крышки. Вот моя небольшая коллекция:
Давление в баке повышается. У меня это приводило даже к вытеканию бензина из-под крышки, а при попытке открыть крышку бензин буквально бил фонтаном из горловины.
Появилась мысль помочь предохранительному клапану выполнять его задачу. Реализовать эту помощь можно, на мой взгляд, путём введения в систему дополнительного (предохранительного) клапана сброса давления. Устанавливать его нужно перед гравитационным клапаном.
В качестве дополнительного клапана я выбрал предохранительный клапан 2105-1164060. Из тех что были в наличии в магазине он продувался (при помощи рта) легче других (для 21214 не продувался вообще, причём не в одну сторону).
Важно чтобы и гравитационный клапан находился в рабочем состоянии, попадаются экземпляры, которые не продуваются (даже компрессором) в независимости от пространственного положения (брак).
Также для реализации задумки потребовалось два варианта шлангов, поскольку у клапана 2105-1164060 штуцеры к баку и к адсорберу разных наружных диаметров. Нужен тройник, нужны хомуты.
переворотный клапан и сепаратор — разборка
Тайна сепаратора раскрыта, я узнал что у него внутри тарахтит и нихрена не работает.
🙂
Данная статья скорее информационная, доработкой машины назвать трудно.
И так по порядку.
Разбираясь с бортовыми скрипами и стуками я обратил внимание что внутри сепаратора что-то тарахтит.
Естественно меня это не устраивало.
Полез изучать документацию, вижу, что между сепаратором и адсорбером должен стоять переворотный (гравитационный) клапан.
У меня переворотного клапана как оказалось НЕТ!
На фото это видно.
Делаю предположение, производитель засунул этот клапан в сепаратор, вот он и тарахтит.
Но снятие сепаратора и пробная продувка вверх ногами показала, что он продувается без проблем.
Думал брак, поехал в магазин, там такой же новый и тоже тарахтит и тоже продувается.
Ради интереса, дабы изучить как должен работать правильный клапан, беру в магазине нивовский стандартный, переворачиваю, при попытке продуть чуть не порвал щёки.
🙂
Вывод, клапан в бачке не работает, если он там есть вообще.
В другом магазине нашёлся точно так же выглядевший бачок но бесшумный.
Купил его на всякий случай, положил пока в сторону.

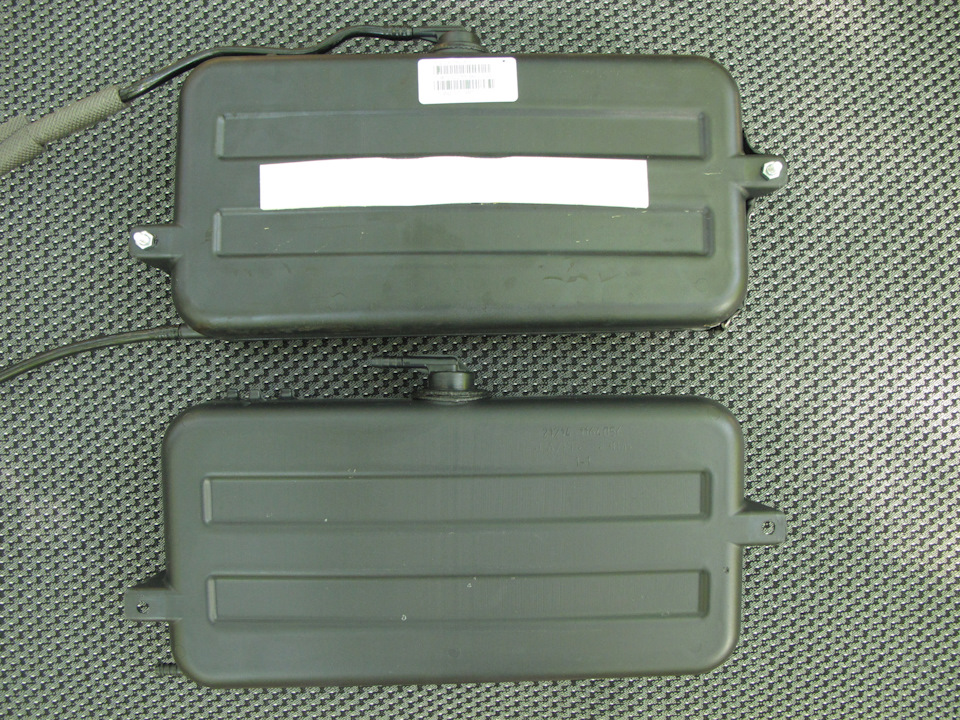

На фото сверху родной (тарахтелка) — 21214-1164005-01, снизу не родной (бесшумный) — 21214-1164056.
Делаю попытку шумоизолировать родной сепаратор.

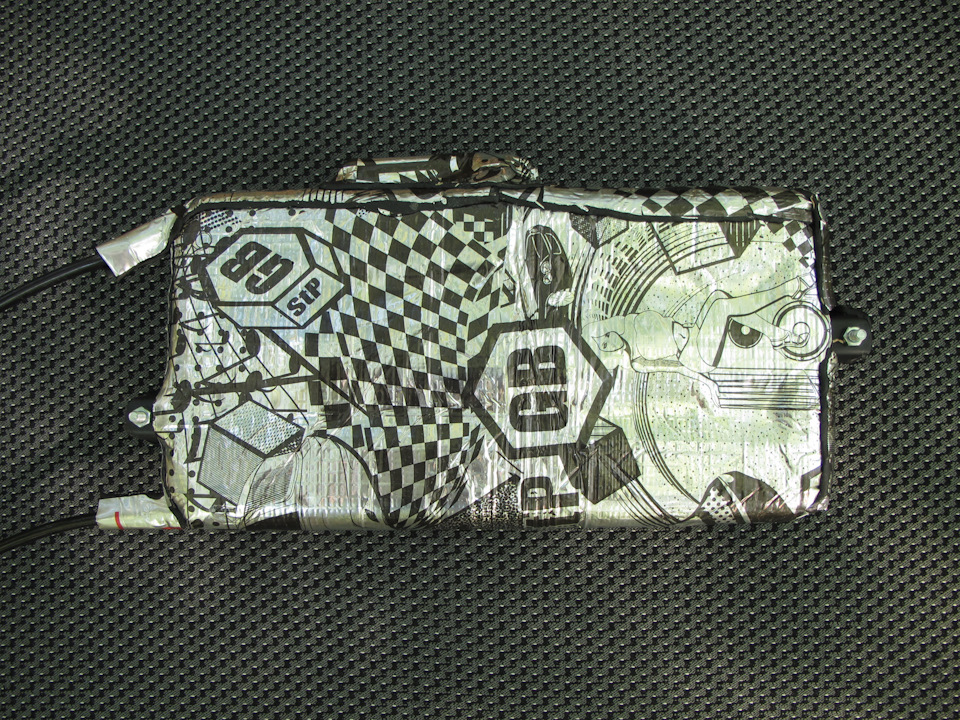

Обклеил сначала вибропастом 4 мм. — стукатит, хоть и гулко.

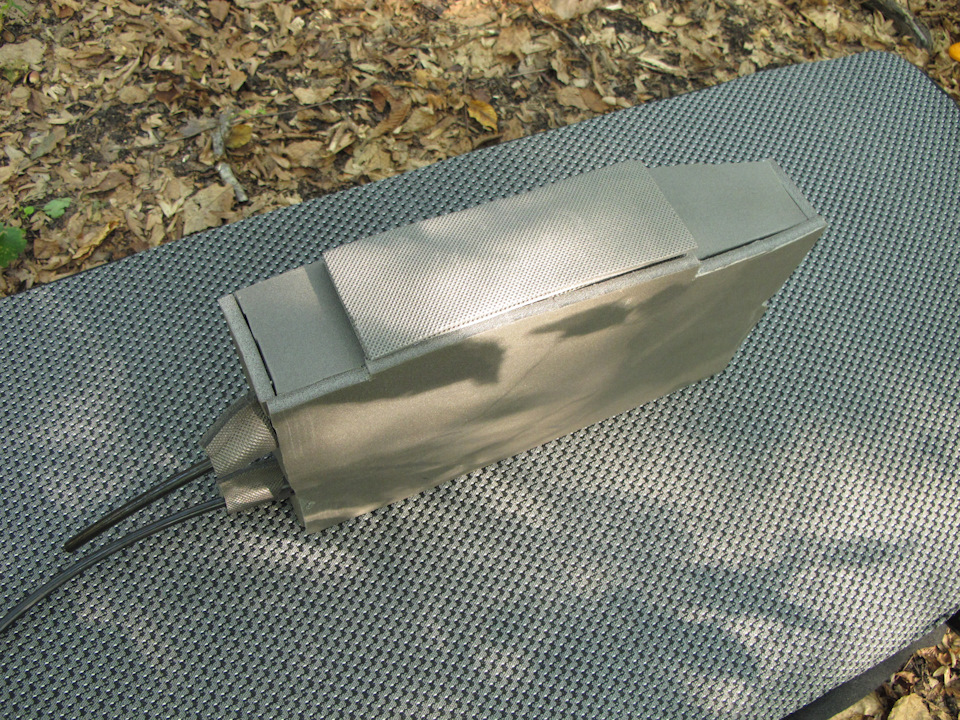

Потом ради интереса сверху ещё обклеил пористой 8 мм. шумкой, результат нулевой.
И самое главное вся эта конструкция просто не влезла за перегородку машины.
Вобщем клапан не работает, звукоизоляция тоже.
Выкидываю всё это нафиг и ставлю купленный ранее бесшумный бачок.
Какая разница что стоит, если оба варианта продуваются, новый хоть не тарахтит.
🙂

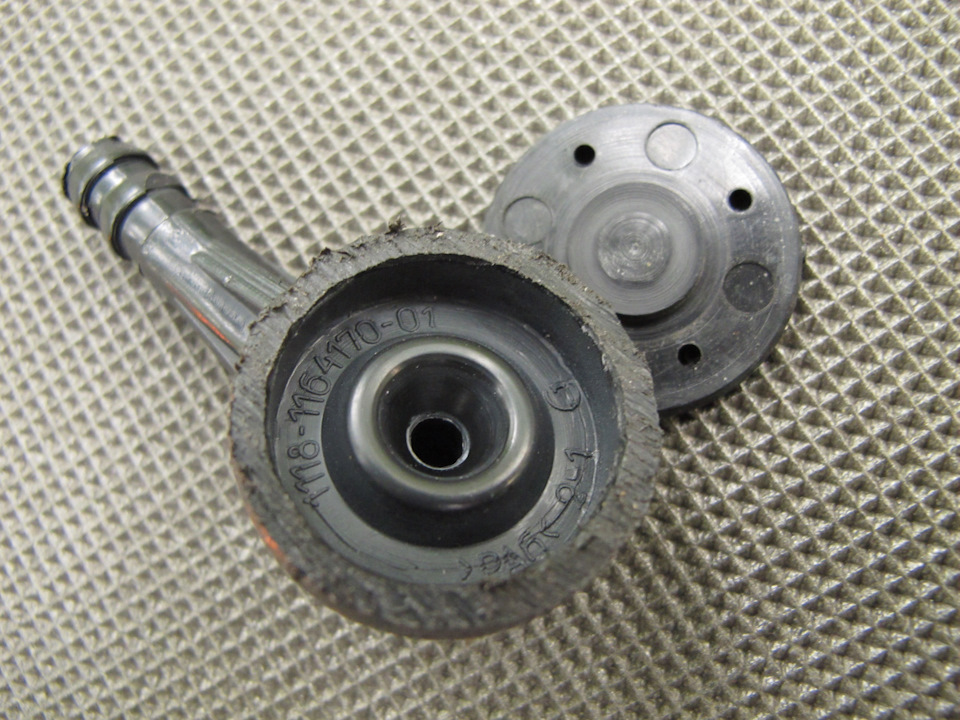

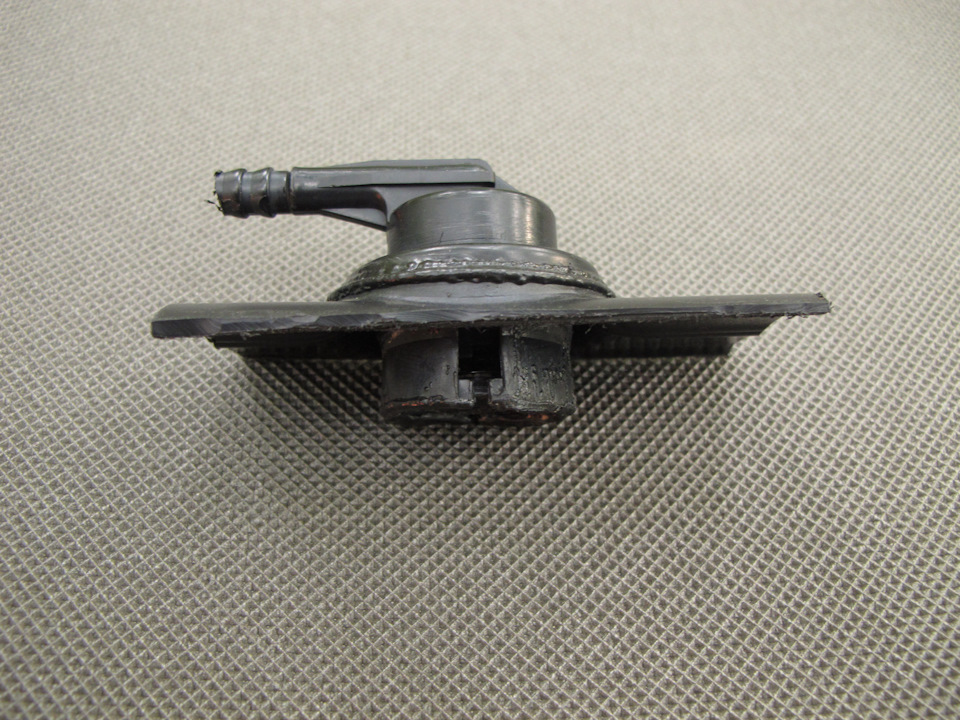

Старый бачок сепаратора решил препарировать и узнать истину.

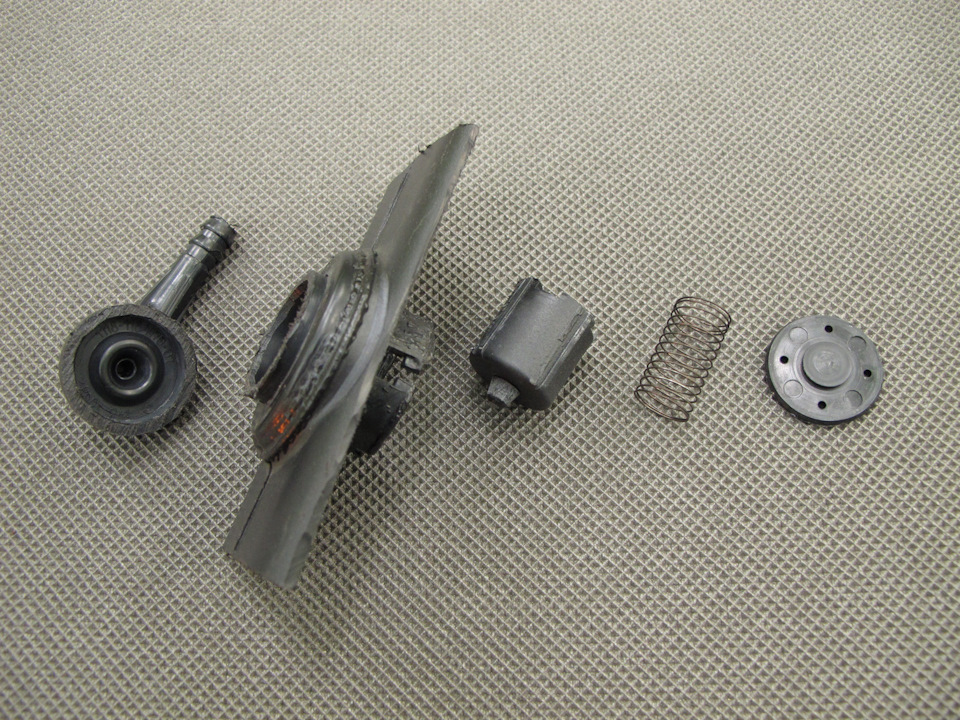

На фото ниже всё видно.

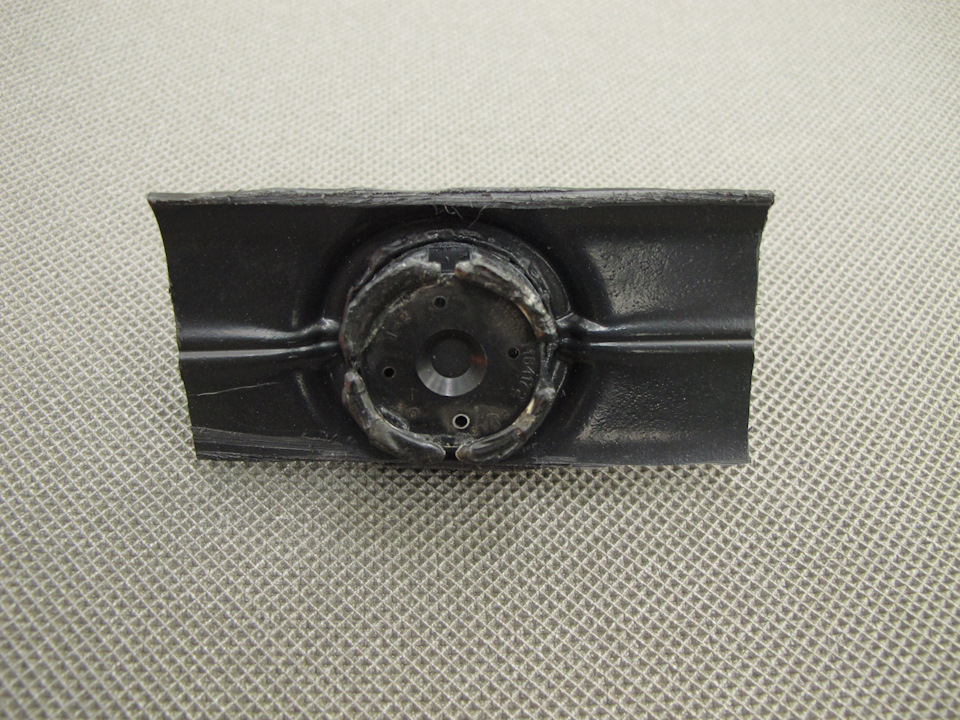

Оказывается это и правда был клапан, по идее его конусная резинка должна плотно прилегать к воронке на фланце, а по факту оказалось, что прилегает с зазором.
То ли так задумано, то ли брак.
Думал может эта конструкция не рассчитана на воздух и ей нужна смачиваемость бензином, залил в клапан бензинчику, результат не удивил, бензин спокойно протекал.
.
Далее стал рассматриваться вопрос об установке стандартного переворотного клапана, но он звенит ещё сильнее бачка.
Шумоизоляция 4 (четырьмя!) слоями 4 мм вибропласта и 1 (одним) слоем 4 мм. пористой шумки сверху не дали результата, хоть и не звонко но громыхает.
