Нужна помощь по антенне.
Нужна помощь по антенне.
Сообщение Поварёнок » 30 мар 2014, 20:39
Re: Нужна помощь по антенне.
Сообщение -=PILOT=- » 30 мар 2014, 21:05
Re: Нужна помощь по антенне.
Сообщение Поварёнок » 30 мар 2014, 21:31
Re: Нужна помощь по антенне.
Сообщение Desperado » 30 мар 2014, 21:35
Re: Нужна помощь по антенне.
Сообщение Поварёнок » 31 мар 2014, 07:03
Desperado,
а ток с колодки или где-то с разъема магнитолы брать? а не спалю внутреннюю антенну в магнитоле?
Добавлено спустя 23 минуты 39 секунд:
Ребята, помогите по вопросу. Спать уже не могу. Реально плохо мне, переживаю.
Добавлено спустя 13 минут 19 секунд:
какое напряжение подавать на питание антенны и где его взять?
Как правильно подключить провод-тюльпан, какие цвета и за что отвечают
Разнообразие электронной техники – современной и уже вышедшей из производства – найдет место в каждом доме. Для обеспечения работы каждой аппаратуры по отдельности и взаимосвязанно созданы специальные контакты. Одним из них является RCA-провод, в разговорной речи «тюльпан». Что такое провода-тюльпаны и какой цвет за что отвечает, узнать можно из статьи ниже.
Что такое кабель-тюльпан
По-научному данный вид провода называют композитным, или RCA-коннектором. В повседневной речи используют название «тюльпан» или «колокольчик» из-за внешнего сходства с одноименными цветками.
Его использование необходимо преимущественно при передаче изображения и звука. Для получения того или иного сигнала применяют штекер соответствующего цвета.
Кабели RCA обычно используются на телевизорах для подключения таких устройств, как CD-плееры, видеомагнитофоны и игровые консоли.
Основные цвета проводов-тюльпанов
«Тюльпаны» известны в одно-, двух- и трехштекерных конструкциях. При этом тройная разновидность встречается чаще. Двойной аудиокабель состоит из одного красного штекера и одного белого, в то время как тройной вариант имеет добавление желтого.
Базовыми цветовыми сигналами являются желтый, белый и красный. Понять, что означают цвета проводов-тюльпанов и как их правильно подключить, не составляет особого труда.
Желтый штекер применяют для подключения видео; белый – для аудиосигнала с левой стороны; красный – для аудиосигнала правого гнезда. При этом учитывают соответствие цвета провода с цветом входа на устройстве.
Если на телевизоре присутствуют входы с одними и теми же цветами, то используют расшифровку:
Таким образом, зная, для чего применяются провода-тюльпаны и какой цвет за что отвечает, подключаем: желтый штекер к V-разъему, белый – к L-входу и красный – к R-входу на телевизоре.
В том случае, если штекеров-тюльпанов три, а на телевизоре два входа, то подсоединяют только желтый (к видеосигналу) и белый (для принятия моносигнала звука). Красный провод не используется совсем.
История появления RCA-проводов
Несмотря на то что с каждым годом совершенствуется электроника, кабель-тюльпан сохраняет свое предназначение. Немаловажное значение при этом играет строение кабеля, обеспечивающее ему прочность и многоцелевое использование.
Внутри провода-тюльпана находится проводник – это и есть носитель сигнала. Следующий слой – диэлектрик, является изолирующим материалом (между проводником и экранированием). Диэлектрик защищает сигнал. Экранирование блокирует помехи. Внешняя оболочка – это защитный и видимый слой кабеля, предотвращающий повреждения.
Подключение видеомагнитофона к телевизору-плазме через провод-тюльпан
При этом на видеомагнитофоне выбирают обозначения AV OUT, а на плазме – AV IN. Надеяться на хорошее качество воспроизведения изображения не следует. Возможны помехи, в том числе и звуковые.
Подключение компьютера к телевизору через RCA
В первую очередь определяют модель телевизора и компьютера (ноутбука), а также имеет значение операционная система на устройстве. От типа видеокарты компьютера зависит весь процесс подсоединения тюльпанов.
Посредством соединения компьютера и телевизора есть возможность просмотра фото, видео, а также пользоваться играми и интернетом на большом экране.
Существует несколько основных типов видеокарт, которые различаются между собой количеством и видом разъемов. Но ответ на вопрос, какой цвет в тюльпане за что отвечает, остается прежним.
D-Sub, или VGA-разъем – аналоговый выход, для подключения стандартного монитора. Такие переходники делятся на две группы: пассивные и активные.
У пассивного адаптера с одной стороны VGA-штекер, а с другой стороны RCA-разъемы. У VGA нет звука, только изображение, поэтому тюльпанов требуется только два. Хотя встречаются и тройные тюльпаны.
Активный адаптер дороже своего «пассивного брата». Но он более универсален и не зависит от разновидности видеокарты. Данное устройство самостоятельно преобразовывает картинку.
RCA-аудиокабели
Более распространенное название аудиокабелей – аналоговые RCA-кабели. У него всего два штекера, и вполне понятно, провод какого цвета в тюльпане отвечает за звук. Это красный и белый либо красный и черный разъемы.
Аудиокабели-тюльпаны используются для подключения таких устройств, как видеомагнитофоны и DVD-плееры к телевизорам или CD-плееры к стереоприемникам.
Красный тюльпан предназначен для правой стереосистемы, а белый (или черный) – для левой стереосистемы.
Специалисты рекомендуют позолоченные разъемы RCA для дополнительной защиты от коррозии, особенно во влажном климате.
Поскольку большинство аудиозаписей в настоящее время являются цифровыми (а не стерео), то создано несколько новых кабелей, которые незаменимы при переносе цифровых аудиосигналов.
Оптический цифровой кабель (или волоконно-оптический) передает звуковые сигналы в виде импульсов света и непроницаем для помех.
Другой цифровой аудиокабель называется Digital Coaxial. Этот провод используется при соединении спутниковых тарелок или телевизионных кабелей с телевизором. Подходящие разъемы можно встретить в современных DVD-плеерах, CD-плеерах и стереоприемниках.
Последний тип аудиокабеля – это аналоговый многоканальный кабель. Он предназначен для использования со специальными проигрывателями (DVD-аудио), которые воспроизводят диски с высокой частотой записи звука. Аналоговый многоканальный кабель-тюльпан состоит из 6-8 разъемов, каждый из которых отвечает за отдельный аудиоканал на задней панели стереоприемника.
До сих пор нет определенного понятия в многоканальном кабеле, какой цвет в тюльпанах за что отвечает. Но существует общепризнанная классификация, с помощью которой присоединяют отдельный цвет.
Для аналогового аудиосигнала действует характеристика:
Для цифрового аудиосигнала:
S/PDIF обеспечивает передачу цифровых аудиосигналов между устройствами без преобразования его в аналоговый сигнал, что значительно сказывается на улучшении качестве звука. Особую популярность он заимел в автомобильном звуке.
Широко его применяют при использовании домашнего кинотеатра, который поддерживает форматы объемного звука.
Роль RCA-провода-тюльпана огромна особенно в бытовом плане. Без него практически не обойтись в работе любой техники. Стоит отметить простоту использования и многозадачность в применении кабеля-тюльпана.
Китайцы смогли, подключение штатной камеры и антенного усилителя к андроиду Mekede, плагиат.
Всем привет и с наступающим Великим праздником!
Я тоже вот одержал маленькую победу, наконец то подключил камеру штатную к магнитоле с али, в чем мне очень помог наш товарищ VDVFox, за что ему огроменное спасибо! В этом посте он описал про подключение www.drive2.ru/l/530152347…age=0#a530222441138488286 сам сначала до конца не верил что у него все получилось, но добежал до машины и быстренько проверил. Так что щас будет жесткий плагиат😁надеюсь автор не обидится. напишу тоже самое только с картинками, шоб уж вообще разжевать и даже далекие от этого всего люди смогли разобраться в подключении камеры сами, паяльник можно отложить))
Почему решил спи…дить пост? Да потому что и сам ввел в заблуждение людей, написав здесь www.drive2.ru/l/529185051917681571/ про магнитолу что штатная камера с ними работать не будет, тк был уверен что нашу хитрую камеру с питанием 6в китайцы не осилят, но я ошибался. Ну и для людей которые задумываются о покупке подобных магнитол будет полезно узнать что все теперь работает и можно самим подключить спокойно магнитолу с сохранением всего функционала, не применяя паяльников и стабилизаторов напряжения, и поможет им сделать выбор в пользу этой магнитолы.Кнопки на руле китайцы уже давно победили, вот и время камеры подошло.
Скажу честно, пребывая в полной уверенности что камера не заработает, даже не глянул на провода которые выходят из переходника к колодкам мини исо отвечающей за камеру, если бы увидел что нужные провода китайцы любезно нам вывели, то наверно уже сам допер бы с подключением, ну или хотя бы просто попробовал их подключить.
Напомню, что за работу камеры отвечают 3 провода в зеленой колодке мини исо

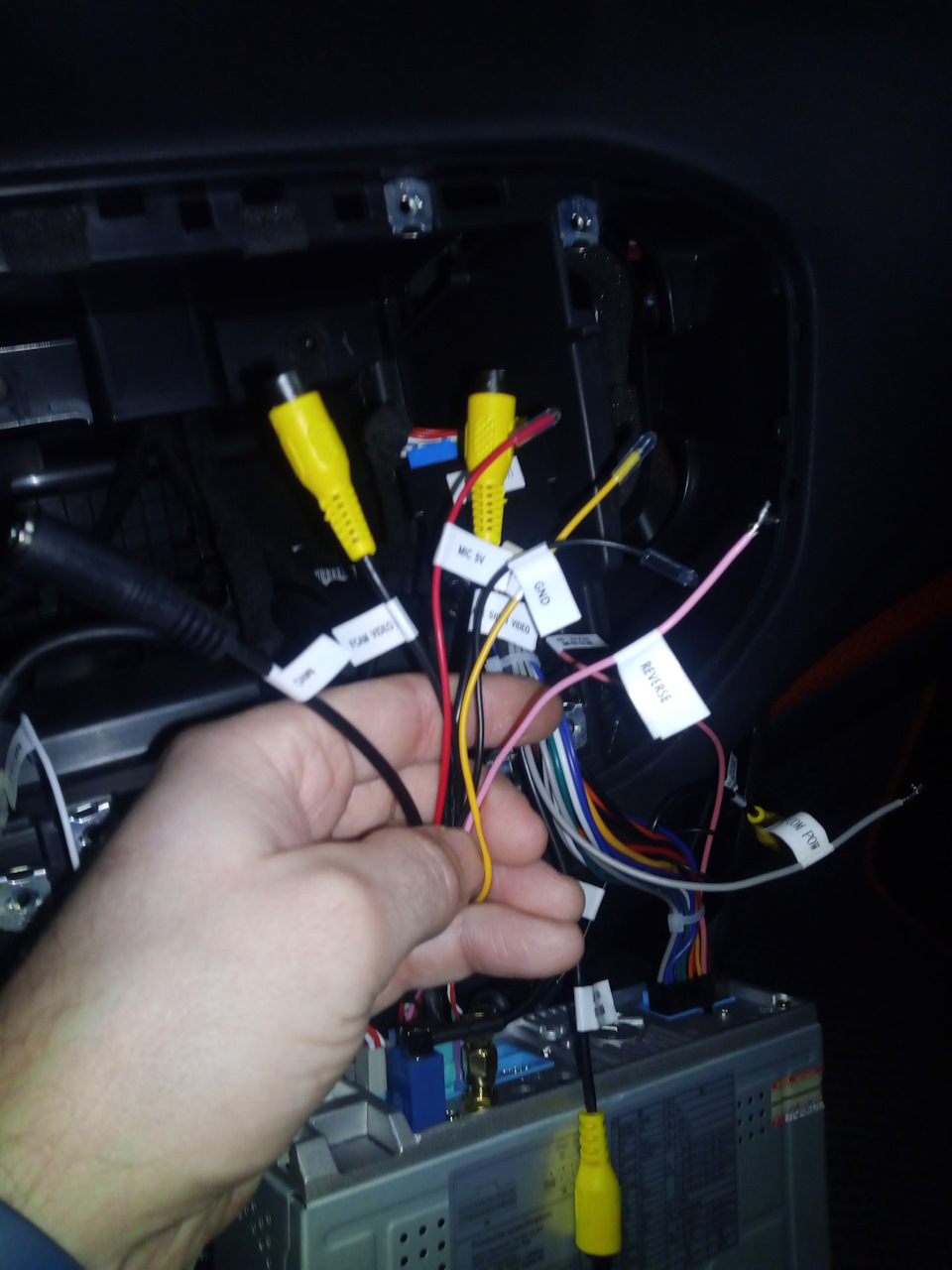

и вот они родимые в переходнике китайском

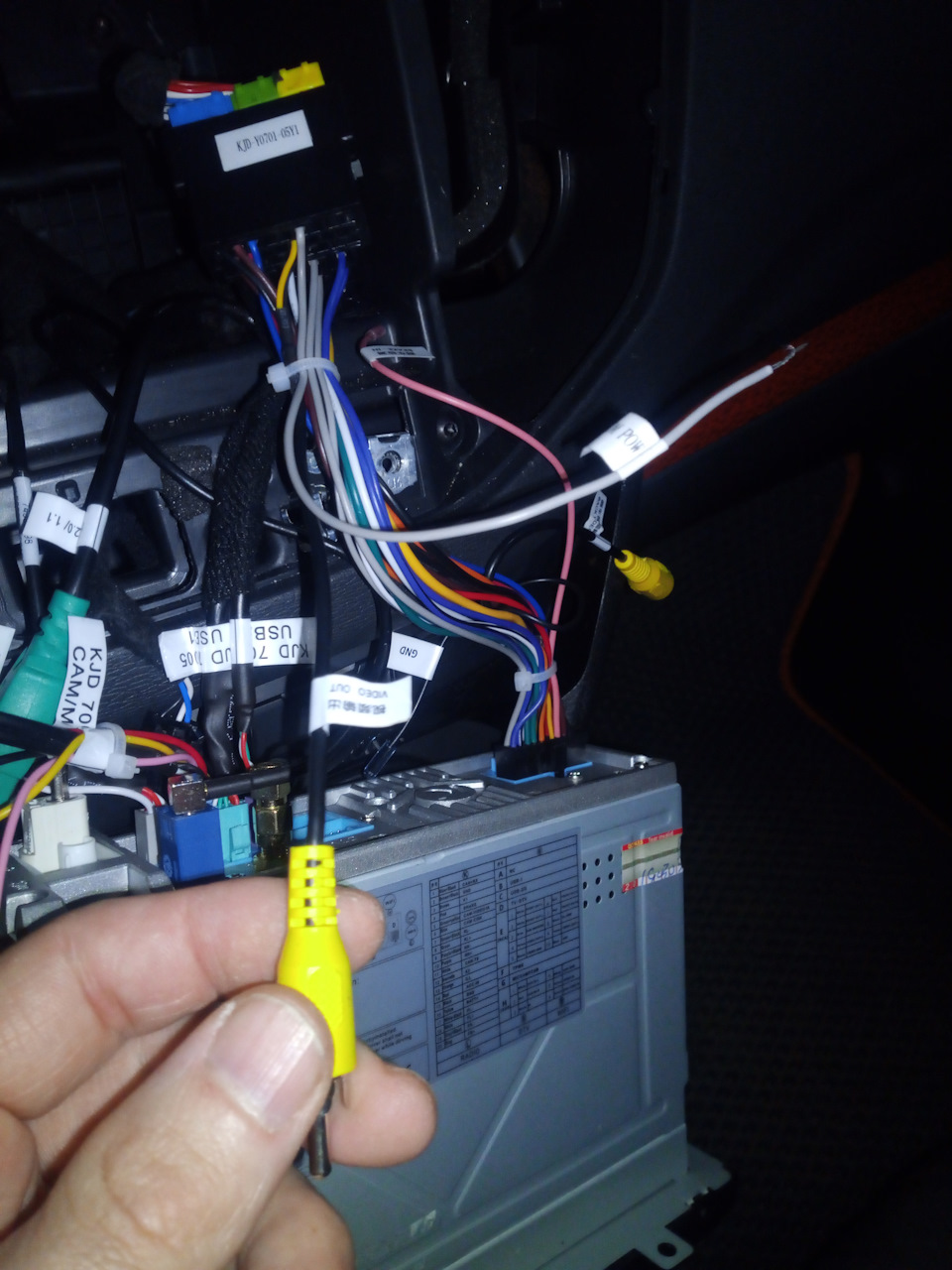

выходят напротив зеленой, нужной нам колодки. Берем это тюльпан папа под названием «VIDEO OUT» и соединяем с желтым тюльпаном мама на другом переходнике с проводом под название»BACK SIGHT VIDEO»(у меня был подписан без первой буквы В)

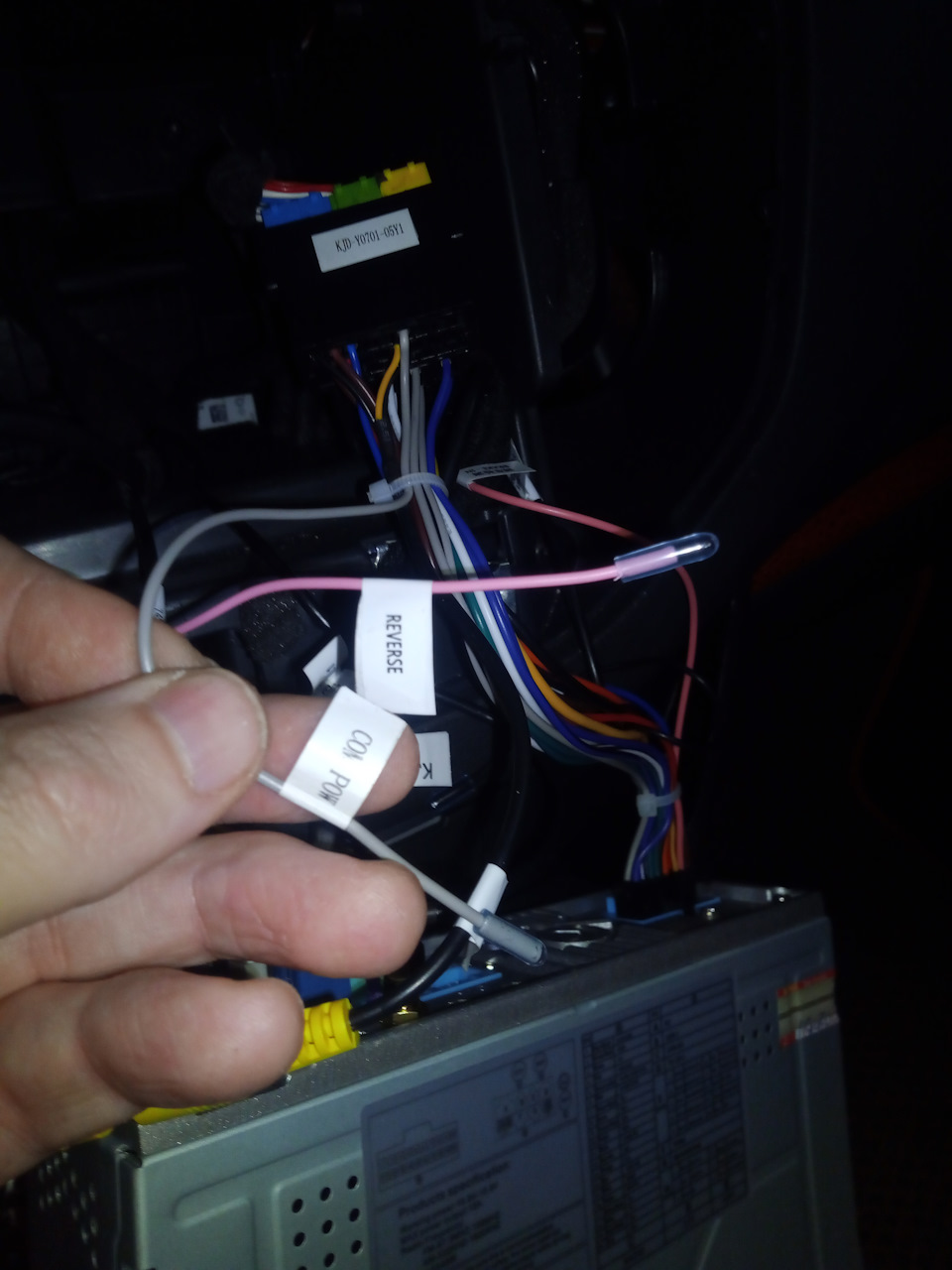

далее серый провод питание камеры подписан «COM POW» здесь китайцы имели ввиду Саm pow, но ошиблись чутка, соединяем с розовым проводом на другом переходнике(на нем еще разъем под микрофон)
под названием «REVERSE»

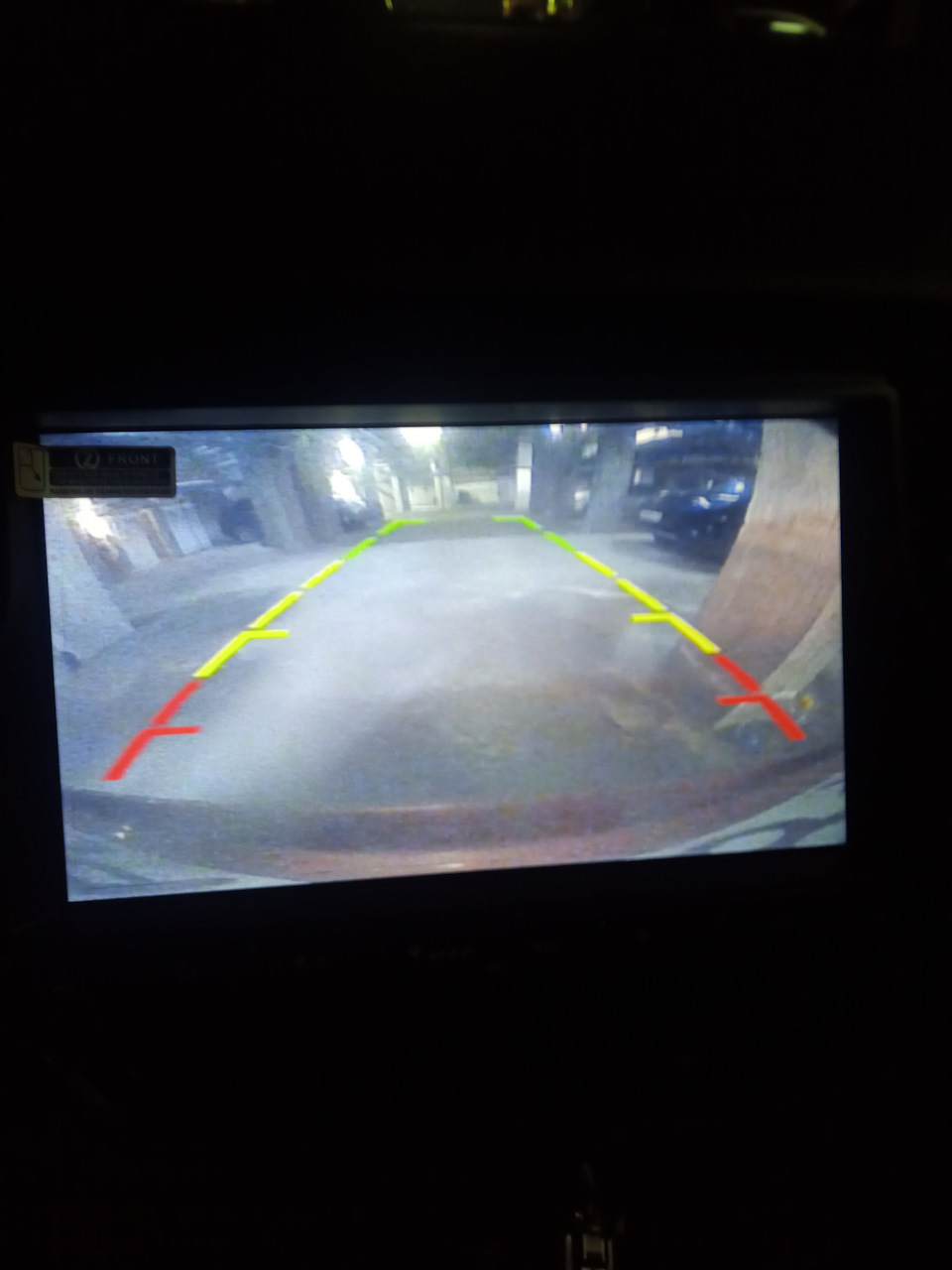

тыкаем заднюю передачу и чудо)

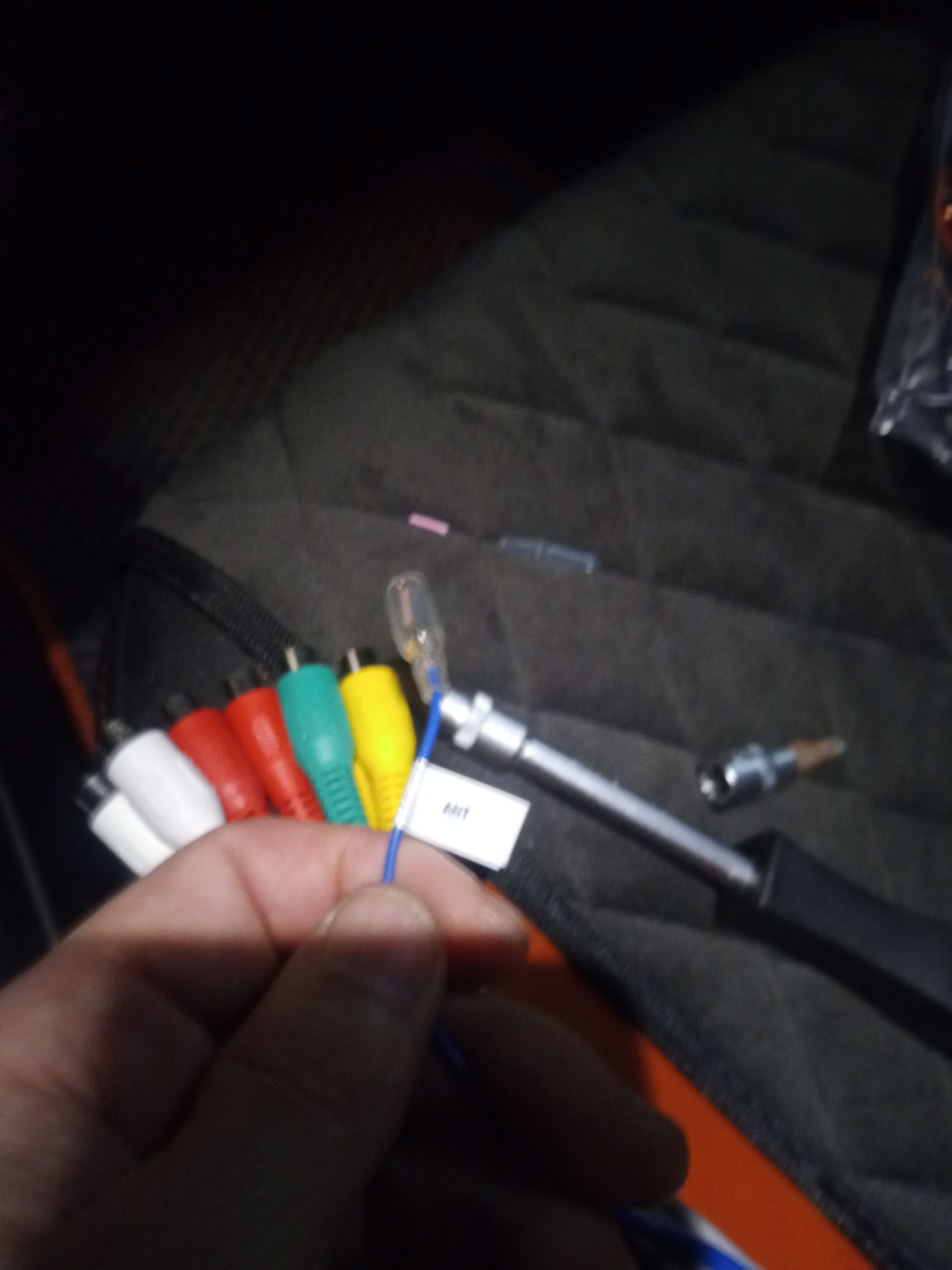

Ну и если кого то плохо ловит радио то нужно синий провод под названием «ANT»

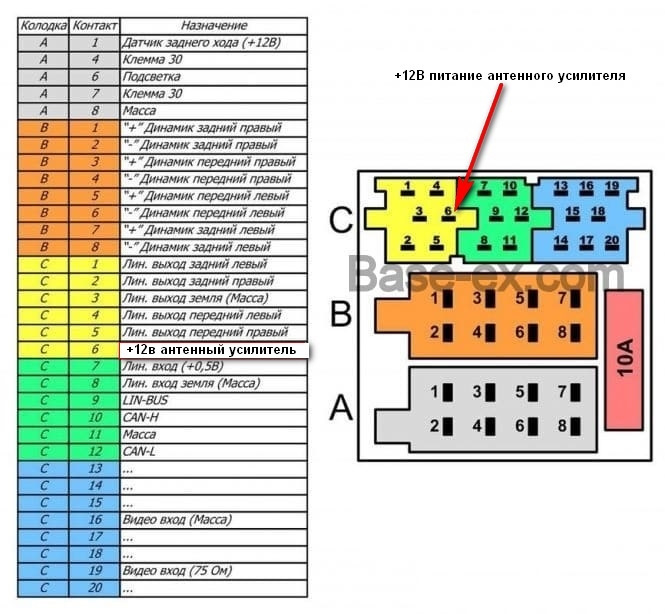

на одном из переходников соединить с единственным проводком в желтой колодке мини исо на контакте С6(см 1 фото) питание антенного усилителя, но у меня и без него радио ловит, но я его редко слушаю.
Уж не знаю как наши восточные камрады реализовали подключение камеры, не нашел никаких стабилизаторов но все работает. Динамических линий уж от них я думаю мы точно не дождемся, хотя теперь хз😁. У меня не было динамических линий, не знаю полезны ли они, я и камере то особо не доверяю, по зеркалам привычнее и парктроник свое дело отлично делает. Поэтому и не торопился с подключением камеры, но чувство того что у тебя что то не работает гложило мою душу. К магнитоле претензий нет, работает отлично, правда обшивки дверей начали издавать звуки и родные динамики иногда не справляются с новыми басами, задумался о шумке дверей и замене хотя бы передних динамиков, рассматриваю на перед урал ак 74С они как раз с пищалками идут которых у меня нет, отзывы вроде не плохие про них…планирую установку без усилка, кто что посоветует?Родная магнитола ушла за ожидаемые 10 тр.

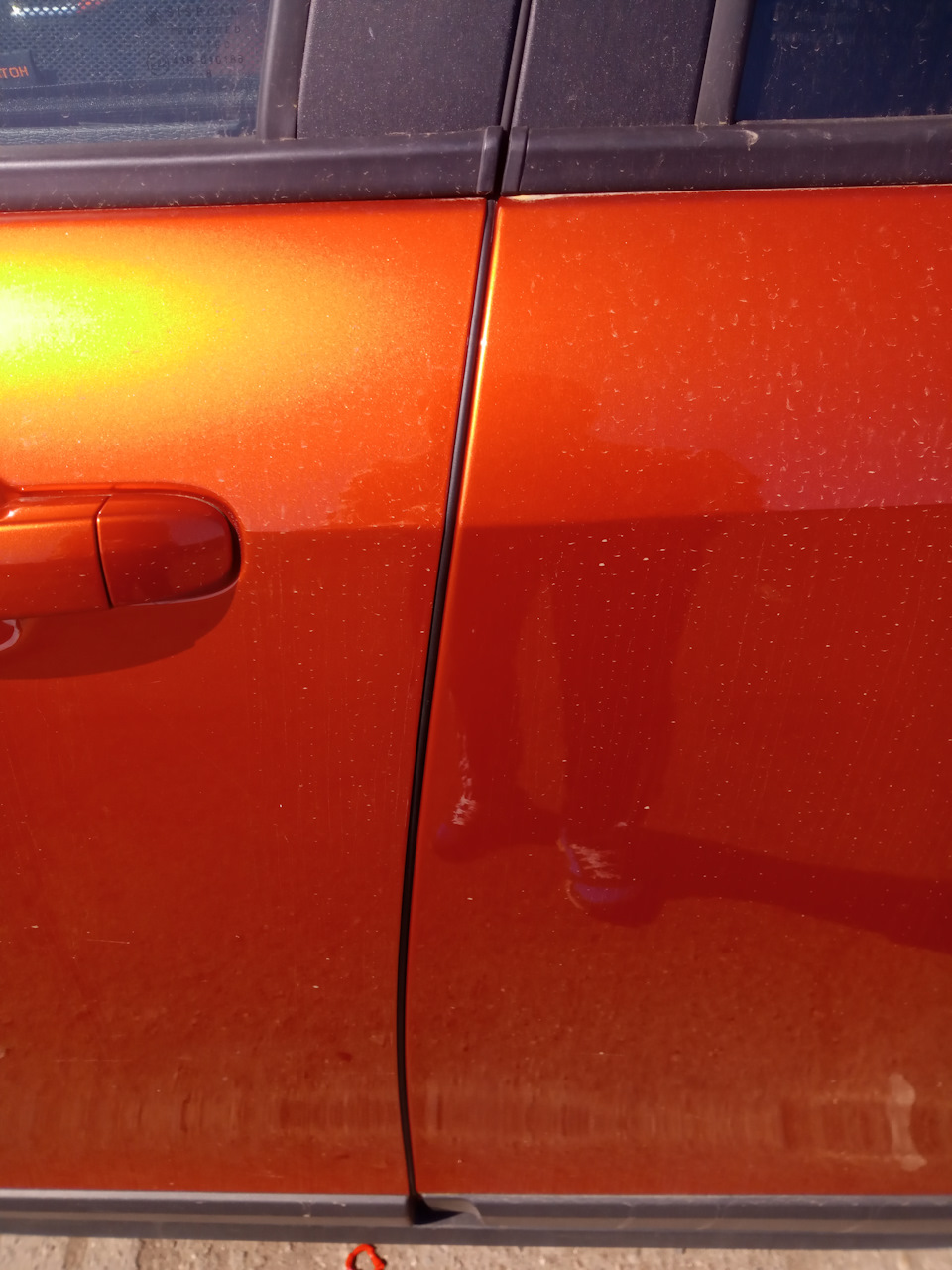

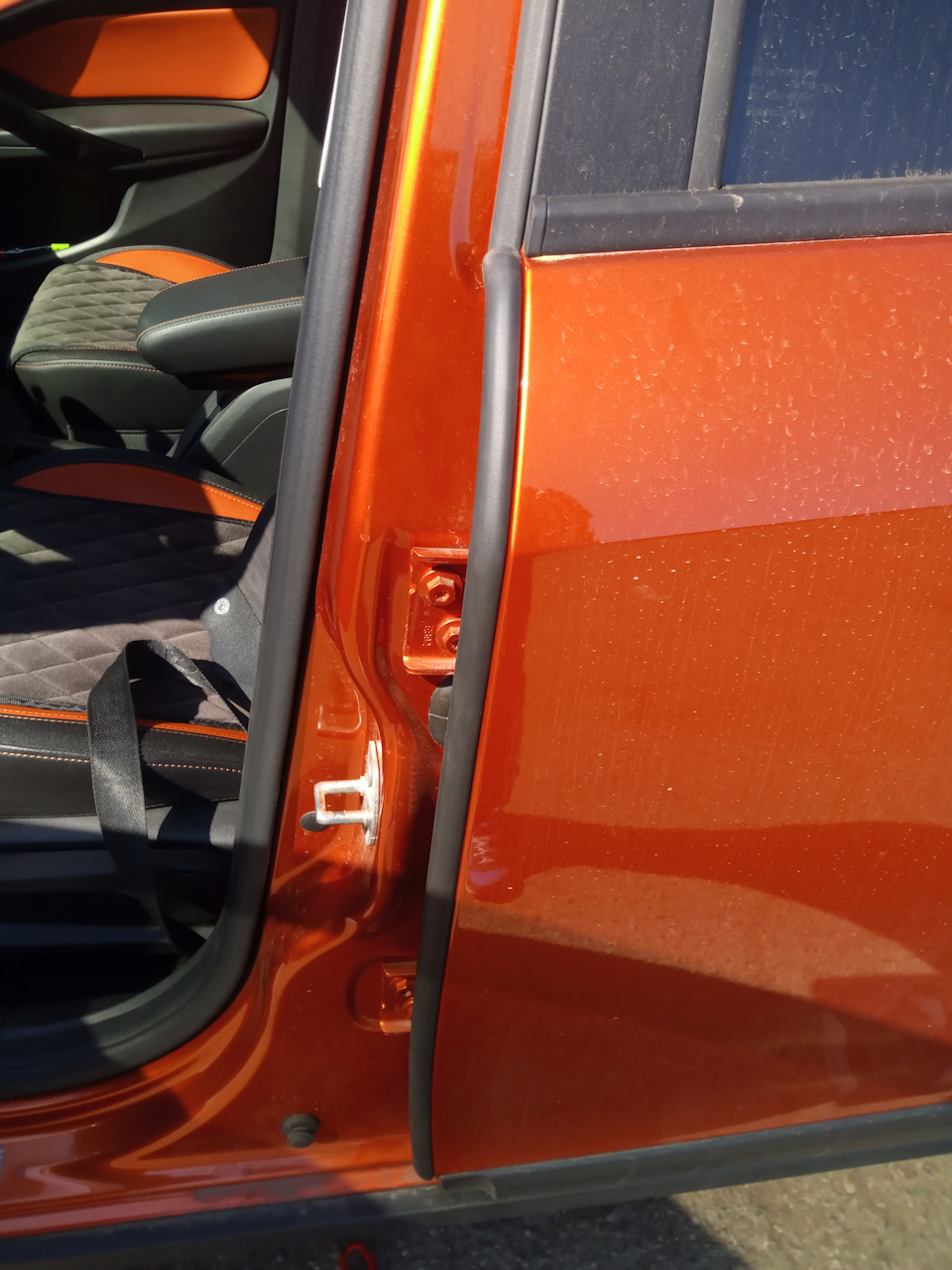

Ну и сприходом тепла присабачил уплотнитель на двери с али, который давно уже валялся у меня

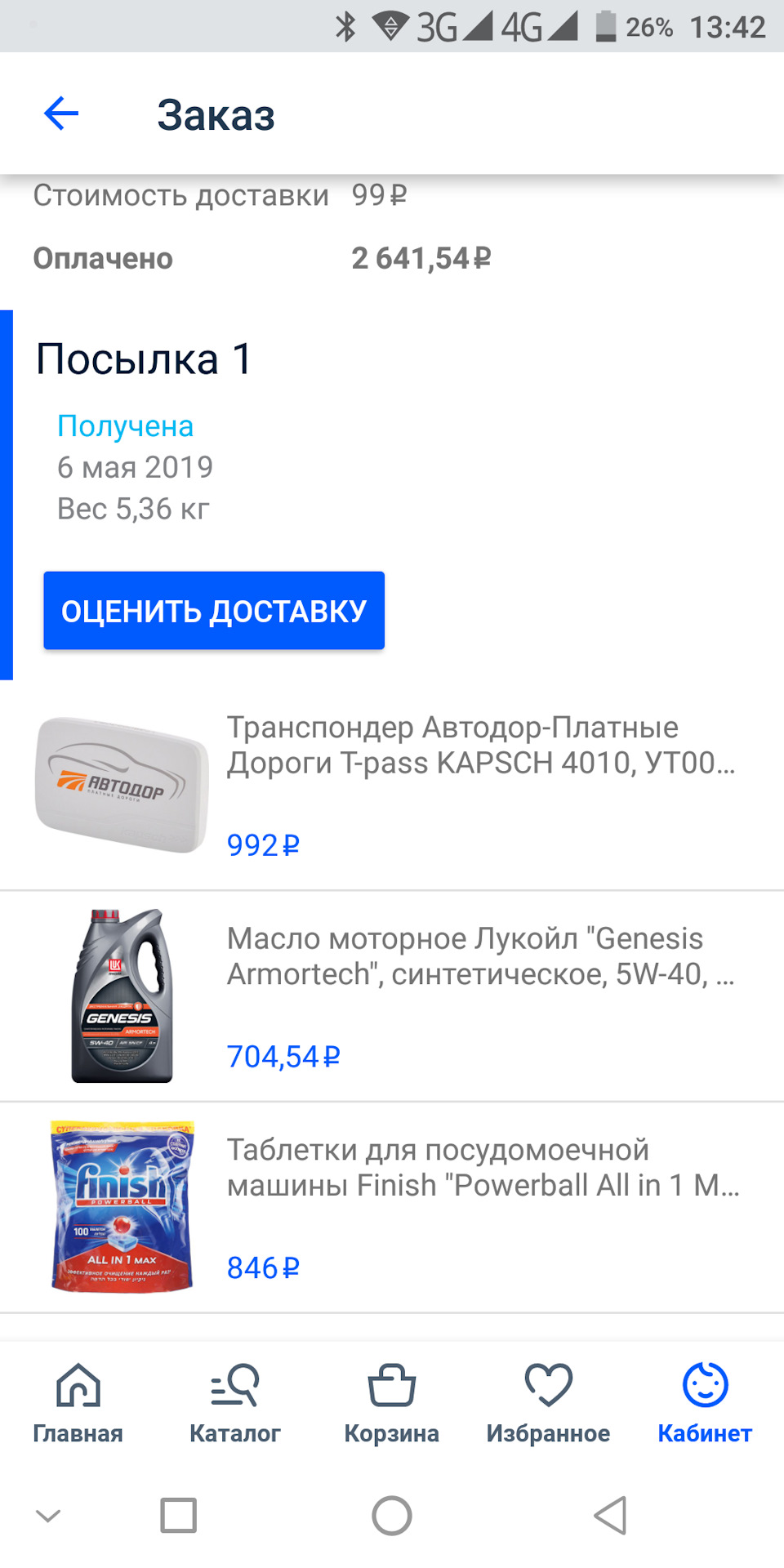

С товарищами с работы скинулись на транспондер для поездки в Крым, и маслице прикупил Лукойл, вернусь на него после поездки.
цена за масло не пугайтесь, на него ушло 400 спасибо от сбера.
Всем удачи, еще раз с наступающим праздником!
Варианты подключения активной антенны к автомагнитоле
Активная антенна имеет встроенный усилитель мощности и нуждается в подключении к источнику питания. Поэтому она устанавливается немного сложней обычной. Но если автомобиль часто эксплуатируется за городом, где сигнал радиостанций слабый, то она незаменима. Как подключить активную антенну к автомагнитоле?
Выбор места расположения
Активные антенны имеют компактный дизайн и крепятся при помощи специальной клейкой посадочной прокладки или на двухсторонний скотч. Поэтому место установки внутри салона можно выбрать любое. Чаще всего предпочтение отдается лобовому стеклу у переднего пассажирского сидения. Обусловлено это расположением вблизи магнитолы и удобным монтажом кабелей в обшивку автомобиля.
Размещение на крыше имеет преимущество в приеме сигнала, однако выполняется сложнее. Возможны также окисления металлических частей и ухудшение качества приема.
При выборе места, в котором будет установлена антенна, следует придерживаться следующих правил:
Штекер
Перед установкой следует обратить внимание на вариации штекера для подключения антенны на установленной автомагнитоле. В большинстве штатных акустических систем используются собственные переходники. Если штекеры соответствуют одному формату, то все просто, при подключении их достаточно соединить. Если же они разные, то потребуется дополнительный подбор соответствующего переходника, найти который можно в автомагазинах.
Питание антенного усилителя
Современные модели подключаются через разъем приемного устройства непосредственно к автомобильной магнитоле. При таком подключении от активной антенны подается радиосигнал. В обратном порядке по другой паре к усилителю подается необходимое напряжение в 12 Вольт.
На моделях, где такое подключение не предусмотрено, антенный усилитель приходится подключать к питанию самостоятельно в двух вариантах:
Пошаговая инструкция по установке внутри салона
Монтаж зависит от комплектации выбранной модели, но общие принципы практически ничем не отличаются. Все особенности дополнительно будут указаны производителем.
Пошаговая инструкция установки на крышу
Если длины кабеля из комплектации недостаточно, то потребуется дополнительный. Кабель должен быть в экранированном оплете и иметь сопротивление в 75 Ом.
Как выбрать и подключить антенный переходник (штекер) для автомагнитолы
Антенный переходник для автомагнитолы нужен для подключения антенны автомобиля к магнитоле с целью усиления приема сигнала и возможности прослушивания радио. В случае если музыка воспроизводится с диска или другого физического носителя, то в адаптере антенны чаще нет необходимости и его можно отключить.
Разновидности и принцип работы
Выпускаемые автомагнитолы обладают расширенным функционалом, но с приемом сигналов вдали от городов часто возникают сложности. Для решения этой проблемы существует усилитель, повышающий прием радиосигнала магнитолой.
Также существуют адаптеры, позволяющие произвести подключение антенны к автомагнитоле и усилить качество приема сигнала в 2-3 раза. Современные девайсы создаются по двухкаскадной схеме и не сильно отличаются между собой. Одной стороной адаптер крепится к антенне, с другой — штекер вставляется в гнездо автомагнитолы.
Их покупка целесообразна в случае слабого приема сигнала, определить который можно по следующим параметрам: низкое качество звука при просмотре видео или прослушивании музыки вплоть до наличия помех, тресков и характерных шипений; снижение количества принимаемых станций магнитолой. Также экран магнитолы самостоятельно показывает низкий уровень приема сигнала, а у некоторых производителей картинка на дисплее монитора ТВ-тюнера при этом темнеет или вовсе исчезает.
Советы по выбору
На следующие факторы нужно обратить внимание при выборе усилителя для антенны: коэффициент усиления должен составлять 15-25 дБ; для защиты устройства от возможных перегрузок динамический спектр должен быть высоким, а коэффициент шума намного меньше, чем качественный сигнал. Самый главный параметр, по которому нужно выбирать устройство, это высокий коэффициент усиления.
Адаптеры лучше покупать со встроенными усилителями, несмотря на более высокую цену по сравнению с аналогами без таковых, потому что они обладают лучшим качеством работы.
Из отечественных производителей можно остановиться на линейке продукции «Триада».
Отдельное внимание стоит обратить на устройство Триада-304, у этой серии много положительных отзывов и имеется возможность быстрого отключения устройства при необходимости.
Из зарубежных производителей выделяется компания «Пролоджи». Модели этой марки могут одновременно улучшать прием не только аналоговых, но и цифровых сигналов. Существует возможность работы с 2 антеннами.
Подключение к автомагнитоле
Питание от усилителя подключается к разъему антенны. Лучше, если антенна будет внешняя, это активирует передающий, а не пассивный диполь. В населенных пунктах или в местах, где сигнал более стабилен, можно усилитель отключить или снизить мощность, т. к. он будет мешать нормальной работе антенны.
Применять усилитель и активную антенну вместе не рекомендуется. Это приведет к ухудшению качества принимаемого сигнала. При замене автомагнитолы необходимо подключить переходник через соответствующий кабель гнезда, что позволит избежать сбоев при приеме сигнала.
Место крепления
Активную антенну можно прикрепить с помощью двухстороннего скотча или специального клея. Устанавливается чаще на лобовом стекле напротив сиденья пассажира. Выбор места обусловлен близостью автомагнитолы и удобствами осуществления монтажа кабелей в обшивку автомобиля.
Можно разместить антенну на крыше, это усилит сигнал, но установка производится сложнее. Стоит учитывать, что со временем происходит окисление металлических частей и мощность сигнала постепенно падает.
Не рекомендуется устанавливать на крыше, если в автомобиле есть камера заднего вида.
При установке антенны нужно следовать ряду правил: не размещать кабели поблизости от источников помех и прятать их под обшивку машины, что предотвратит возможную поломку в дальнейшем.
Выбор штекера
Акустика компонентная разных производителей чаще имеет собственные переходники, единого общепринятого формата нет.
В случаях когда штекер не соответствует формату гнезда, нужно приобрести подходящий магнитоле переходник антенны.
Питание усилителя
Подключение современных устройств производится через разъем приемного устройства сразу к автомагнитоле. Сигнал передается от активной антенны, а обратно по другой паре идет напряжение в 12 В.
Если производитель не предусмотрел подобного варианта, то можно осуществить подключение к питанию через коробку предохранителей или настроить это вручную.
Пошаговая инструкция монтажа внутри салона
Установка в этом случае зависит от производителя, но отличительных особенностей немного. Принцип установки изложен в документации, которая идет в комплекте с устройством.
Сначала нужно протереть спиртовой салфеткой предполагаемое место установки антенны для того, чтобы обезжирить поверхность. Потом выбрать место расположения антенны и установить монтажный диск. Заклеить полоски, чтобы избежать неправильного размещения устройства. Установить на штырь монтажного диска усы приема сигнала и зафиксировать. Снять боковую облицовку автомобиля и закрепить провода с помощью стяжек, подсоединить к проводке штатного головного устройства.
Затем снять бардачок и извлечь автомагнитолу из гнезда. Провод питания синего цвета из разъема ISO подключить к проводу антенного усилителя. После соединить полный размер провода, по которому будет поступать сигнал, с разъемом на задней панели аппарата. Проверить уровень приема сигнала и корректность работы магнитолы. Поставить устройство и бардачок обратно, монтировать снятую облицовку.
