для чего ставят обманку на лямбда зонд
Обманка лямбда-зонда, для чего она нужна
Обманка лямбда-зонда — это устройство, которое корректирует сигнал второго кислородного датчика автомобиля, тем самым «обманывая» ЭБУ о текущем состоянии катализатора. Она может быть механическая в виде металлической проставки или в виде электронного блока (эмулятора).
Зачем устанавливают обманку лямбда-зонда
Главная причина — проблемы с катализатором. Он может рассыпаться, оплавиться, забиться либо просто перестать очищать выхлоп от остатков топлива и в этом случае второй лямбда-зонд выдаст ошибку «CHECK» о неэффективной работе катализатора. Последствиями такой ошибки как правило является аварийный режим работы автомобиля, а вместе с ним и увеличение расхода топлива, в некоторых случаях еще и отключение вспомогательных систем и ограничение оборотов двигателя.
Как работает лямбда-зонда
При экологическом стандарте выхлопа ЕВРО-3/4/5, начиная с 1998 года, каждый автомобиль оснащается минимум двумя (некоторые автомобили, особенно с V-образным двигателем — четырьмя) кислородными датчиками. Первый лямбда-зонд расположен до катализатора, он отслеживает остаток кислорода в выхлопе автомобиля и корректируют подачу топливовоздушной смеси. Второй датчик находится после катализатора, и он считывает показания выхлопных газов, прошедших через него. ЭБУ сравнивает эти показания с первым датчиком и если катализатор забился или его нет совсем — выдает соответствующую ошибку.
Сами же лямбда-зонды представляют из себя гальванический элемент с твердым электролитом в виде керамики из диоксида циркония (ZrO2). Один из электродов омывается горячими выхлопными газами, а второй — воздухом из атмосферы. Важно заметить, что элементы датчика начинают измерение состава отработавших газов после разогрева до 300—400 °C. Только в таких условиях циркониевый электролит приобретает проводимость, а гальваническая ячейка начинает работать. Именно поэтому внутри датчика установлен подогреватель, который на холостых оборотах помогает ему быстрее разогреться до нужно температуры и включиться в работу.
Механические обманки лямбда-зонда

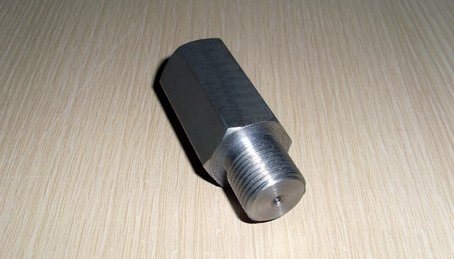

Механическая обманка лямбда-зонда представляет из себя выточенную из стали проставку с запрессованным внутрь каталитическим элементом. Такие обманки подходят на любые автомобили, главное — правильно подбирать их по экологическому классу ЕВРО. По факту же это обычный катализатор, только «очищает» он выхлопные газы непосредственно для датчика, а основной их поток улетает в трубу. Таким образом датчик кислорода получает отработавшие газы с необходимым уровнем CO, CHx и NOx. Так же бывают «пустые» обманки с небольшим отверстием 2-3 мм, но они подходят только на некоторые автомобилей с экологическим классом ЕВРО-3 (иномарки чаще всего до 2003-2004 г.в., отечественные до 2010-2011 г.в.).
Купить обманки лямбда-зонда можно в нашем интернет-магазине O2SS.ru
Установка механической обманки лямбда-зонда занимает не более 10 минут: выкручивается датчик, на его место вкручивается обманка и в обманку обратно вкручивается датчик.
Электронный эмулятор лямбда-зонда

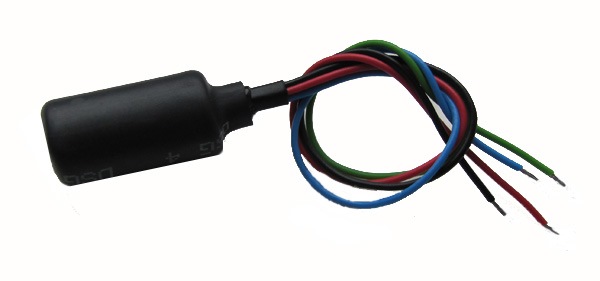

Второй способ обмануть лямбда-зонд — электронная обманка. Это может быть, как полноценный блок с микроконтроллером, который полностью заменяет датчик кислорода, так и схема из конденсатора и резистора припаянная в разрыв контактов родного датчика. Соответственно чем лучше будет такой эмулятор делать свою работу, тем сложнее его микросхема, а значит больше вероятность получить проблемы с электроникой как самого блока, так и совместимости с конкретной машиной.
Более подробное сравнение электронных и механических обманок можете прочитать здесь.
Прошивка ЭБУ автомобиля
Нельзя в этой статье не упомянуть о прошивке (перепрошивке) блока управления автомобиля на ЕВРО-2. С ее помощью можно совсем отключить нижний датчик лямбда-зонда. Казалось бы, это панацея — нет датчика, нет проблем, но почти всегда это не дешево. В лучшем случае эта услуга будет стоить 5000-10000 руб., но вероятнее всего в проверенном месте она обойдется вам в сумму от 20000 руб. Так же всегда есть риск, что даже самый лучший специалист спалит ваш ЭБУ. И даже если все пройдет гладко, то новая прошивка может периодически «слетать» и придется регулярно ее закачивать снова.
Поэтому данный способ хоть и решает проблему ошибки по катализатору, но имеет смысл только если вместе с отключением кислородного датчика вы будете производить еще какие-то манипуляции с настройкой прошивки, скажем, для увеличения мощности двигателя. В противном же случае игра не стоит свеч.
Как продлить жизнь катализатору
Во-первых, заправляйтесь только на проверенных заправках, старайтесь избегать дозаправки на трассе и на малоизвестных АЗС. Не используйте непроверенные топливные присадки.
Во-вторых, старайтесь не допускать механического воздействия и тем более повреждения корпуса катализатора — керамические соты нейтрализатора достаточно хрупкие и порой не выдерживают даже сильной тряски от попадания в яму на скорости.
В-третьих, старайтесь не попадать в глубокие лужи и сугробы — резкое охлаждение раскаленной соты катализатора со временем приведет к ее разрушению.
Обманки на лямбда — зонд: что нужно знать
Как известно, лямбда зонд (датчик кислорода) определяет количество кислорода в выхлопных газах. На основании полученных данных ЭБУ двигателя гибко корректирует состав топливно-воздушной смеси, в результате чего удается добиться необходимой экологичности и экономичности мотора.
При этом лямбда зонд по разным причинам может выходить из строя, также проблемным часто оказывается и катализатор. Так или иначе, но двигатель в таком случае будет работать нестабильно, происходит потеря мощности, отмечается повышенный расход горючего и т.д.
Чтобы заставить мотор нормально работать, решением становится обманка лямбды. Далее мы рассмотрим, что такое обманка на катализатор, как она работает, а также какие плюсы и минусы имеет установка обманки кислородного датчика.
Для чего нужна обманка лямбда зонда
Итак, если вышел из строя катализатор или лямбда зонд, обманка позволяет нормализовать работу ДВС. Естественно, токсичность выхлопа в данном случае отходит на задний план. Фактически, обманка лямбда-зонда представляет собой устройство, которое осуществляет коррекцию сигнала второго кислородного датчика. Это позволяет обманывать ЭБУ, подменяя данные о реальном состоянии катализатора.
Идем далее. Если рассматривать сами обманки, существует:
Каталитический нейтрализатор со временем может повреждаться, оплавляется, забивается сажей, грязью и т.д. В таком случае второй лямбда-зонд посылает сигнал о том, что катализатор не работает должным образом, на панели приборов загорается «чек».
ЭБУ двигателя часто переводит двигатель в аварийный режим работы. Это приводит к потере мощности, ограничениям по оборотам, увеличению расхода топлива и т.д. Кстати, бывает и так, что выходит из строя сам датчик, а не катализатор. Так вот, если вышел из строя лямбда датчик, ставить обманки нецелесообразно, проще поменять лямбду.
Однако с каталитическим нейтрализатором ситуация другая. Стоимость данного элемента предельно высокая. На старых авто премиум класса только каталитический нейтрализатор по стоимости может доходить до 1/8 от общей цены такой машины на вторичном рынке.
Как видно, установка катализатора на замену старого выходит достаточно дорогостоящим решением. Естественно, при такой возможности дешевле обмануть ЭБУ, чем выполнять замену катализатора. Также обманка позволяет мотору нормально работать, если было выполнено удаление катализатора, то есть данный фильтр убирается владельцем намерено.
Обманка датчика кислорода: что это такое и как работает
Чтобы понять, как работает обманка, нужно сначала рассмотреть лямбда-зонд и принцип работы датчика кислорода. Если просто, этот датчик определяет количество кислорода в отработавших газах, сравнивая состав выхлопа с эталонным чистым воздухом снаружи. Далее сигнал отсылается на ЭБУ, который корректирует топливно-воздушную смесь, изменяя соотношение топлива и воздуха.
Устройство лямбда-зонда включает в себя несколько компонентов, однако основой является гальванический элемент с твердым электролитом (керамика из диоксида циркония ZrO2). Фактически, датчик имеет два электрода. Один взаимодействует с раскаленными выхлопными газами, тогда как второй контактирует с наружным воздухом.
Идем далее. Сначала датчик кислорода был один, однако со временем, а также с учетом ужесточения экологических стандартов до уровня Евро-3 и выше, машины стали оснащаться, как минимум, двумя кислородными датчиками.
Первый лямбда-зонд стоит до катализатора, отвечает за корректировку топливовоздушной смеси. Второй датчик кислорода стоит за катализатором и определяет количество кислорода в выхлопе, который прошел через катализатор.
ЭБУ сопоставляет данные от двух датчиков, отклонения от заданной нормы приводят к тому, что загорается ошибка и мотор переходит в аварийный режим. Получается, если катализатор забит или его вырезали, контроллер будет выдавать ошибку. Чтобы избавиться от этого, можно восстановить систему, перепрошить ЭБУ или же поставить обманку. Рассмотрим все три способа.
Если коротко, такая обманка представляет собой небольшой катализатор, который фильтрует выхлоп только рядом с датчиком кислорода. При этом большая часть выхлопа не очищается и попадает в атмосферу.
В результате на датчик кислорода приходят отработавшие газы с таким уровнем CO, CHX, а также NOX, что система не видит отклонений и не переводит мотор в аварийный режим.
Сама установка механической обманки лямбда-зонда на машину достаточно проста. Если нужна обманка лямбда зонда, своими руками установить элемент можно быстро и просто. Нужно выкрутить датчик кислорода, вкрутить на его место обманку, а затем в корпус обманки снова вкрутить датчик.
С одной стороны, данные можно полностью подменить, однако чем более сложной оказывается микросхема, тем выше вероятность поломок самого блока и возникновения проблем в плане совместимости с тем или иным авто.
Получается, программно отключить кислородный датчик имеет смысл только тогда, когда специально выполняется форсирование мотора и комплексный тюнинг двигателя (чип-тюнинг), дорабатывается выхлопная система и т.д.
Советы и рекомендации
Как видно, ошибка катализатора может быть настоящей проблемой для владельца, при этом требуется большая сумма, чтобы заменить катализатора на машине.
Конечно, можно установить обманку лямбды, однако следует помнить, что данное решение не всегда удается качественно интегрировать, особенно на «свежих» авто. По этой причине целесообразно придерживаться некоторых правил, чтобы увеличить срок службы катализатора.
Второе, не следует активно заливать в бак разные топливные присадки, особенно малоизвестных производителей. Эффект может быть сомнительным, а ущерб для катализатора большим.
Также нужно проезжать лужи и снежные завалы аккуратно, так как в этом случае имеет место быстрое охлаждение сильно нагретого катализатора. Такие перепады температур могут быстро вывести хрупкие соты катализатора из строя.
Подведем итоги
С учетом приведенной выше информации становится понятно, что катализатор и лямбда зонд напрямую влияют на эффективность работы двигателя. По этой причине проблемы с данными элементами не позволяют нормально эксплуатировать автомобиль и требуют профессионального решения.
Такой подход позволяет уменьшить количество вредных выбросов в атмосферу, а также избавляет от запаха выхлопных газов, который будет присутствовать в случае установки обманки и удаления катализатора.
При резком нажатии на педаль газа двигатель дергается, появились рывки и провалы, авто не набирает скорость: основные причины неисправности и диагностика.
На холостом ходу «плавают» обороты: почему так происходит. Основные неисправности, связанные с холостыми оборотами на бензиновом и дизельном двигателе.
Двигатель троит на горячую (после прогрева): частые причины нестабильной работы ДВС после выхода на рабочие температуры. Диагностика, послезные советы.
Обороты двигателя не падают после отпускания педали газа, обороты холостого хода повышены или плавают: возможные причины и диагностика. Полезные советы.
На горячую плавают обороты двигателя: возможные причины. Диагностика плавающих оборотов на прогретом двигателе. Полезные советы и рекомендации.
Почему двигатель может не набирать обороты: бензиновый мотор, дизельный агрегат, автомобиль с ГБО. Диагностика неисправности, полезные советы.
avtoexperts.ru
Владельцы машин с пробегом часто сталкиваются с проблемой выхода из строя каталитического нейтрализатора. Новая деталь стоит дорого, поэтому редко кто меняет неисправный катализатор на исправный. Обычно вместо него устанавливают пламегаситель. О нюансах такой замены мы уже рассказывали.
В таком случае остается вопрос, а что делать с лямбда-зондом (датчиком кислорода)? На машинах, которые отвечают экологическим нормам евро-3 и выше, их установлено как минимум два, причем второй как бы «проверяет» работу катализатора – его значения сравниваются с показанием первого датчика. Если ЭБУ рассчитан на работу с двумя лямбдами, то нормальной смеси без сигналов с обоих датчиков у него не будет. Вот и приходится как-то решать эту проблему. Одним из вариантов является установка обманки – мы тем или иным способом заставляем датчик передавать в ЭБУ не реальные данные, а те, что нужны для нормальной работы.
Как работает лямбда-зонд
Прежде чем рассказывать о способах обмана, нелишним будет разобраться с принципом работы кислородного датчика. При изготовлении датчика используется диоксид циркония и оксид иттрия, а сам датчик имеет два электрода, один из которых «дышит» выхлопными газами автомобиля, а второй обычным воздухом. За счет разницы количества кислорода возникает сигнал, который и передается в ЭБУ. При изменении состава смеси лямбда-зонды меняют напряжение, причем диапазон может колебаться от 0,1 до 0,9 В. 0,1-0,3 В означает бедную смесь, а 0,7-0,9 В – богатую. Оптимальным значением считается показатель 0,4-0,6 В, именно к нему и стремится ЭБУ в своей регулировке.
Важный нюанс: кислородный датчик начинает работать только после того, как прогреется до 300 градусов (что даже в выхлопной трубе происходит не мгновенно). Это не блажь разработчиков, а необходимое условие, ведь именно при такой температуре циркониевый электролит начинает проводить ток. В прошивке ЭБУ учтена такая особенность кислородного датчика, поэтому после холодного запуска первое время он может корректировать смесь без его участия. Во многих современных автомобилях используются лямбда-зонды с подогревом, на них проложен дополнительный электрический провод, который позволяет кислородному датчику быстрее выйти на рабочую температуру.
Вот именно такой датчик нам придется обманывать. Глобально все обманки делятся на два типа – механические и электронные.
Механические обманки
У этого типа обманок есть два подвида, но основаны они на одном – металлической втулке (ее еще называют проставкой или «ввертышем») между выхлопной системой и датчиком кислорода. Втулка может быть от 40 до 100 мм в длину, но в любом случае принцип действия у нее один – лямбда-зонд отводится от выхлопной системы в сторону, через маленькое сечение проставки в него попадает мало отработанных газов, они в объеме втулки усредняются и уже этого кислородному датчику достаточно, чтобы передавать в ЭБУ те сведения, которые нужно.
Это самый простой и дешевый вариант, но некоторым автомобилям его хватает для того, чтобы ЭБУ не выдавал ошибку и готовил нормальную топливо-воздушную смесь. Впрочем, он срабатывает далеко не всегда, ведь даже та малая доля выхлопа, которая «залетает» во втулку, не очищается. Поэтому придумали еще один вариант механических обманок. Используется все такая же втулка, вот только внутри она не пустая, а заполненная керамической крошкой. По сути, получается маленький катализатор, но рассчитанный не на всю выхлопную систему, а только на датчик. Это более надежный тип обманок, ведь тут даже та малая часть выхлопа, которая подводится к лямбда-зонду, «фильтруется», избыток кислорода окисляется, и датчик показывает оптимальные значения.
Плюсы механической обманки очевидны – она очень дешева, проставку можно изготовить самому, или купить за 500-1000 рублей (пустой вариант) или 1500-2000 рублей (с керамической крошкой). С установкой тоже никаких проблем – открутил лямбда, ввернул втулку, а в нее уже вкрутил кислородный датчик – справится даже школьник.
Минусы тоже имеются. Втулка заметно увеличивает длину конструкции, далеко не всегда компоновка элементов днища позволяет нарастить лямбда-зонд – удлиненная конструкция может просто-напросто не поместиться. Тогда придется переносить место установки датчика, а это дополнительная работа болгаркой и сваркой, что сводит на нет простоту этого метода.
Электронные обманки
Как мы уже убедились, лямбда-зонд преобразует количество кислорода в выхлопе в электрический сигнал, который нужен ЭБУ. В таком случае не обязательно создавать условия для датчика, чтобы он показывал правильно, можно просто имитировать нужный сигнал без реального замера. Именно по такому принципу работают электронные обманки.
Самые крутые из них оборудованы микропроцессором, могут учитывать работу первого датчика кислорода и очень точно имитируют выходной сигнал, но работают даже простые варианты, которые может собрать любой автовладелец, знакомый с паяльником. За готовые образцы в магазине попросят 1500-3000 рублей, а если делать самому, то можно уложить в несколько сотен рублей на материалы.
Установка электронной обманки, в теории, проста, нужно «врезаться» в провода, которые идут от обманываемого датчика к ЭБУ. Сложность может заключаться в том, где эти провода проходят. В каких-то моделях автомобилей к ним добраться легко, в каких-то трудно. Информацию о том, где конкретно проходит проводка и где лучше в нее «врезаться» (не обязательно делать это в районе установки датчика, можно в любом месте), для каждой модели автомобиля нужно искать отдельно.
Кроме относительно высокой стоимости уже готовых имитаторов других минусов у электронных обманок нет, а вот плюсы есть. Например, с электронной обманкой рабочий лямда-зонд не нужен. Он может сломаться в процессе эксплуатации, но на стабильность работы системы это не повлияет. Иногда, вообще, обманки ставят только потому, что не хотят покупать новый кислородный датчик, ибо он будет дороже стоить.
Выводы
Конечно, при замене катализатора на пламегаситель можно вообще обойтись без обманки, а просто перепрошить ЭБУ под евро-2, при котором показатели второго кислородного датчика не учитываются. Это хороший вариант, но он подходит не для всех – на какие-то машины прошивок нет, по близости может не быть специалиста высокого уровня и так далее. Кроме того, перепрошивка может оказаться заметно дороже. В таких ситуациях обманки лямбда-зонда тоже дадут нужный эффект. Какую выбрать, механическую или электронную, нужно решать в каждом случае индивидуально, в зависимости от модели автомобиля, доступности запчастей и предрасположенности самого владельца – что ему нравится больше паять или работать с токарным станком.
Удаление катализатора. Механические обманки и эмуляторы лямбда зонда. Вопросы и ответы
— Электронный эмулятор лямбда зонда (фото 2 прилагается) — некое конструкторское решение разных производитетелей. Электронная обманка представляет собой небольшой модуль размером со спичечный коробок (пример на фото 2
). Она преобразует сигнал, поступающий от лямбда-зонда в блок управления, по специально заложенной схеме. В итоге гасится ошибка катализатора (обычно P0420), которая неизбежна в случае удаления нейтрализатора газов из выхлопной системы. Электронные эмуляторы бывают одно и двух анальные. Двух анальные для V — образных двигателей. Стоимость от 1500 до 3000 руб.
— Любительский способ: ( фото 3) Зонд первичный необходимо адаптировать к установке в штатное место вторичного, удлиннив его провода на 10 сантиметров. Далее обмануть «мозг» машины, чтоб он думал как надо, то есть принимал правильный сигнал с самого зонда и думал о целостности нагревателя. Сопротивление в работающей цепи нагревателя должно составлять 10-40 Ом. Возможно их взаимозаменять, ибо диагностировались они одинаково. Соответственно между двумя чёрными проводами зонда должно присутствовать сопротивление от 10 до 40 Ом. Далее необходимо подправить сигнал с зонда. Для этого приобретаем ещё 2 детали: резистор (сопротивление) на 1 МОм (мегаОм) и керамический конденсатор на 1 мКф (микроФарад).
Тут разница в деталях и их характеристиках. Этот метод только для энтузиастов.
— Чиптюнинг : Наиболее простой и удобный способ, ибо не надо ни вытачивать проставку, ни паять конденсаторы. Мы просто едем к чиповщику, и просим его программно выключить опрос второго лямбда зонда. После чего уезжаем и навсегда забываем об этой проблеме (но не о чиповщике)
Для чего нужна обманка ЛЯМБДА ЗОНТА!
Обманкой лямбда-зонда (другие названия — эмулятор катализатора, обманка катализатора или просто обманка второй лямбды) называется устройство, которое корректирует поступающий в ЭБУ автомобиля сигнал от второй лямбды (ДК, датчика кислорода).
Установка этого устройства — вынужденная мера, необходимая в случае удаления катализатора или его замены на пламегаситель. В противном случае величины сигналов от первой и второй лямбды совпадут и электроника автомобиля «поймет», что катализатора нет либо он не работает. В результате будет запущен аварийный режим работы двигателя, что повлечет резкое увеличение расхода топлива и уменьшение общего ресурса ДВС.
Внимание! Обманка лямбда-зонда ставится только на исправный лямбда-зонд! Она не может избавить от ошибок по лямбде (P0130 — P0167) и не сделает возможной эксплуатацию автомобиля с неисправным лямбда-зондом. Это всего лишь приспособление, которое изменяет нужным образом показания, получаемые работающим датчиком кислорода!
Строение и эксплуатация лямбда-зондов:
Лямбда-зонд действует по принципу гальванического элемента с твердым электролитом в виде керамики из диоксида циркония (ZrO2). Керамика легирована оксидом иттрия, а поверх неё напылены токопроводящие пористые электроды из платины. Эффективное измерение концентрации остаточного кислорода в отработавших газах лямбда-зонд обеспечивает после разогрева до температуры 300—400 градусов по Цельсию. Только в таких условиях циркониевый электролит приобретает проводимость, а изменение концентрации кислорода на его поверхности приводит к появлению на электродах лямбда-зонда выходного напряжения.
Срок службы кислородных датчиков практически полностью зависит от качества бензина. Присадки, присутствующие в фальсифицированном бензине, вступают в химический контакт с платиной. В итоге лямбда-зонд приходит в нерабочее состояние.
