для чего устанавливают двойную арматуру в изгибаемых элементах

Расчет изгибаемых элементов прямоугольного профиля с двойной арматурой (условие прочности, подбор сечения, два типа задач)

Элементы прямоугольного профиля с двойной арматурой (рис. 28).

Если при расчете прочности элемента прямоугольного профиля с одиночной арматурой оказалось, что , значит прочности сжатой зоны бетона недостаточно и арматура в этой зоне требуется по расчету.

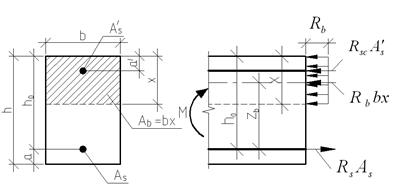

Рис. 28. Прямоугольное сечение с двойной арматурой и схема усилий.

Условие прочности по сжатой зоне изгибаемого элемента, армированного двойной арматурой:

. (5)

Из уравнения равенства нулю суммы проекций всех нормальных усилии на продольную ось элемента:

.

Если при расчете прочности элемента прямоугольного профиля с одиночной арматурой оказалось, что , принимают , затем по таблице находят соответствующее значение . Формулу (5) преобразуем следующим образом:

;

. (6)

Требуемую площадь сжатой арматуры A’_s можно определить из формулы (6):

.

Из уравнения равенства нулю суммы проекций всех нормальных усилий на продольную ось элемента находят требуемую площадь растянутой арматуры:

.

Элементы с двойной арматурой – это такие элементы, у которых арматуру по расчету устанавливают в растянутой и сжатой зонах.

Сжатую арматуру устанавливают по расчету, когда прочность бетона сжатой зоны недостаточна, т.е. когда x £ x_R.

Уравнение равенства моментов относительно центра тяжести растянутой арматуры:

и уравнение равенства моментов относительно центра тяжести сжатой зоны бетона:

где а’ – расстояние от сжатой грани сечения до центра тяжести сжатой арматуры;

A_s’ – площадь сечения сжатой арматуры.

Составляется также вспомогательное уравнение равенства нулю суммы проекций усилий на продольную ось элемента:

Исследования показали, что сечение будет наиболее экономичным, когда на бетон передается максимально возможное сжимающее усилие. Это будет иметь место при x = x_R. В этом случае площади сжатой A_s’ и растянутой A_s арматуры определяют приведенных уравнений, принимая x = x_R = x_R × h₀. Таким образом:

Элементы с двойной арматурой – это такие элементы, у которых арматуру по расчету устанавливают в растянутой и сжатой зонах.

Сжатую арматуру устанавливают по расчету, когда прочность бетона сжатой зоны недостаточна, т.е. когда x £ x_R.

Элементы с двойной арматурой требуют повышенного расхода стали, поэтому их применение должно быть обосновано. Двойную арматуру приходиться принимать, когда сечение элемента ограничено и невозможно увеличение класса бетона. Сжатую арматуру устанавливают также при воздействии на элемент изгибающих моментов двух знаков (неразрезные конструкции и т.д.), а также для уменьшения эксцентриситета предварительного обжатия в преднапряженных элементах.

Формулы для расчета нормальных сечений элементов с двойной арматурой получены из тех же условий, что и для элементов с одиночной.(рис)

Прочность сечения будет обеспечена, если расчетный момент от внешней нагрузки не превысит расчетного момента внутренних усилий, или, иначе, S М = 0.

Уравнение равенства моментов относительно центра тяжести растянутой арматуры:

и уравнение равенства моментов относительно центра тяжести сжатой зоны бетона:

где а’ – расстояние от сжатой грани сечения до центра тяжести сжатой арматуры;

A_s’ – площадь сечения сжатой арматуры.

Составляется также вспомогательное уравнение равенства нулю суммы проекций усилий на продольную ось элемента:

Исследования показали, что сечение будет наиболее экономичным, когда на бетон передается максимально возможное сжимающее усилие. Это будет иметь место при x = x_R. В этом случае площади сжатой A_s’ и растянутой A_s арматуры определяют приведенных уравнений, принимая x = x_R = x_R × h₀. Таким образом:

Задача типа 1. Заданы размеры b и h. Требуется определить площадь сечения арматуры A_s и A_s’.

Задача 2 типа.Заданы размеры сечения b и h и площадь сечения сжатой арматуры A_s’. Определить площадь сечения арматуры A_s

α_m = (M-R_sc·A’_S·z_s)/(b·h 2 ₀·R_b) по таблице находим ξ, проверяя условие ξ α_R, заданного количества арматуры по площади сечения A_s’ недостаточно.

Источник

Одиночное и двойное армирование: в чем суть процессов?

В зависимости от того, каким образом располагается арматура в балках, выделяют одиночное и двойное армирование. При размещении в сжатой или же растянутой зонах речь идет о двойном. Нахождение только в пределах растянутой области, свидетельствует об одиночном.

Подготовительные операции

Перед непосредственным размещением сперва осуществляется установка и закрепление вертикальных рабочих стержней. При этом присоединяются к выпускам ихние нижние концы, дополнительно объединенные хомутами. После ставят и остальные хомуты, располагая их снизу вверх, затем осуществляют фиксацию вертикальных стержней. При таком закреплении, как правило, 2 стороны колонной опалубки оставляют открытыми.

Специфика взаимодействия зависит от параметров высоты

Одиночное и двойное армирование балок, ригелей, прогонов или же иных конструкций при параметрах их высоты до 60 сантиметров, подразумевает произведение сборки арматурного каркаса на козелках или прокладках над коробом опалубки. Началом всему выступает раскладка нижних элементов и установка хомутов. После всего, собранная часть поворачивается на 180 так, чтобы рабочие стержневые детали были повернуты вниз, а хомуты — вверх. Затем устанавливают верхние и монтажные стержни. После всего этого, уже готовый каркас опускается в короб.

Если высота конструкции составляет более 60 см, то сборка каркаса производится на днище короба, непосредственно с открытой стороны опалубка.

Аналогичные процессы с плитами, днищами или же другими подобными конструкциями начинаются с разметки мелом, которая совершается на основании специфики положения поперечных и продольных стержней. После чего раскладываются стержни, а затем уже соединяются между собой. Готовая сетка поднимается на подкладки, чем создает надежный защитный слой.

Двoйной удар

Двойное армирование пенопласта подразумевает сбор сетки, практически идентичный первому варианту. Как видите, для качественного совершения данной операции нет необходимости в дополнительных затратах. Весь процесс вполне доступен для понимания даже непрофессионалу. При желании такую процедуру может совершить каждый. Что правда, без предварительной разъяснительной работы в таком случае, точно не обойтись.

Двойное армирование пенопласта делает его более прочным и надежным, колоссально увеличивает защитные возможности материала, что позволяет не только противостоять воздействию различных внешних факторов, но еще и значительно продлевает срок службы.

Источник

Расчет прочности нормальных сечений железобетонных изгибаемых элементов (ЖИЭ) прямоугольного профиля с двойной арматурой

Лекция 6

Расчет прочности нормальных сечений изгибаемых элементов

Таврового и двутаврового профилей

Так как растянутый бетон в расчетах прочности изгибаемых элементов не учитывается (растягивающие напряжения воспринимаются арматурой), разумно из растянутой зоны убрать лишний бетон и оставить такое его количество, которое необходимо для обеспечения совместной работы арматуры и бетона, защиты арматуры от коррозии и обеспечения огнестойкости.

Эта идея и реализуется в элементах таврового и двутаврового сечений, которые применяют как самостоятельно, так и в составе других конструкций

Нейтральная ось расположена в полке.

Выполняется условие x ≤ h’_f.

Предварительно положение нейтральной оси можно определить из уравнений равновесия, приняв в них, высоту сжатой зоны х = h’_f.

Если условия соблюдаются, то нейтральная ось в полке и расчет выполняется как для прямоугольного сечения с размерами b’_f × h, т.е. не отличается от расчета прямоугольного сечения с одиночной арматурой.

Нейтральная ось пересекает ребро сечения

Сечение рассчитывается с учетом сжатого ребра. Расчетные формулы выводятся из условия равенства нулю суммы моментов от всех действующих усилий, относительно любой точки сечения и равенства нулю проекций всех сил на горизонтальную ось элемента.

Положение нейтральной оси

Лекция 6 (продолжение)

Расчет прочности нормальных сечений железобетонных изгибаемых элементов (ЖИЭ) прямоугольного профиля с двойной арматурой

Необходимость постановки сжатой арматуры

Сжатую арматуру устанавливают по расчету, когда ь бетона сжатой зоны оказывается недостаточной для восприятия изгибающего момента от внешней нагрузки, т,е., соблюдается условие.

Обычно это бывает в том случае, когда увеличение высоты сечения или повышение класса бетона оказывается невозможным по архитектурным, технологическим, экономическим или другим соображениям, а также для уменьшения деформаций ползучести или уменьшения эксцентриситета усилия обжатия в преднапряженных конструкциях.

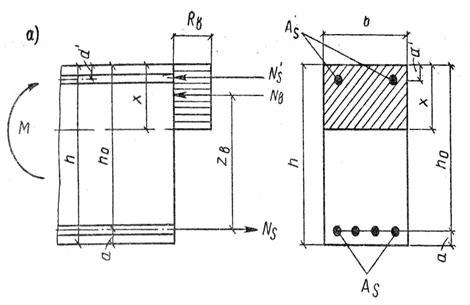

В равновесном состоянии сумма моментов всех усилий относительно точки «1», равна нулю.

Проектируя все действующие силы на продольную ось элемента, получим второе уравнение статики.

Наиболее экономичными будут сечения с минимальным содержанием арматуры, что достигается применением в расчетах высоты сжатой зоны равной граничной высоте Х = Х_Rи применением относительной высоты сжатой зоны ξ_R и коэффициента α_R.

При бетонах В30 и ниже и арматуры А240, А300, А400 допускается сечения рассчитывать при ξ=ξ_R и х=х_Rпо формулам

Максимально возможная несущая способность бетона сжатой зоны сечения элемента

M_b,max = α_RR_bbh_o 2 Остаток внешнего момента, воспринимается сжатой арматурой

Умножим и разделим правую часть выражения на h_o,

A_s = (0,55R_b·bh₀ / R_s) +A`<sub>s</sub> Формулы справедливы при условии, что x > 2а`. Если x ≤ 2а`, то z_b = z_a и прочность сечения проверяется по упрощенной формуле.

В случае применения арматуры и бетона более высоких классов расчет прочности производится в соответствии со СП.

Если сжатая арматура учитывается в расчете, то необходимо предотвратить выпучивание стержней, ставя поперечную арматуру с шагом:

• и не более 500мм во всех случаях?

• в стыках без сварки 10d.

1. С какой целью применяют тавровые и двутавровые сечения?

2. Почему необходимо ограничивать ширину полки вводимую в расчет?

3. В каких случаях применяют сечения с двойной арматурой?

Источник

Тема: Конструирование изгибаемых элементов

Лекция № 8

Вопросы: 1. Общие принципы конструирования.

2. Конструирование плит

3. Конструирование балок

4. Конструирование преднапряженных элементов

1. Общие принципы конструирования изгибаемых элементов.К изгибаемым элементам относятся плиты и балки, как наиболее распространенный тип конструкций в строительстве. Применяются как самостоятельные конструкции, так и в различных комбинациях друг с другом.

Под конструированием элементов в общем случае понимают рациональные схемы размещения рабочей и монтажной арматуры в сечении и по длине элемента, разработку и вычерчивание рабочих опалубочных и арматурных чертежей, узлов и элементов конструкций. Конструирование в целом выполняется на основе данных расчета сечений и с учетом конструктивных требований норм.

Для более четкого представления о роли продольной и поперечной арматуры в изгибаемых элементах целесообразно рассмотреть основные типы силовых трещин и характер разрушения при изгибе (на примере балки).

В зависимости от характера силовых воздействий в растянутых зонах железобетонных изгибаемых конструкций могут образовываться в общем случае трещины, нормальные к продольной оси конструкции и наклонные (рис. 41): первые – в зоне чистого изгиба (т.е. от действия изгибающих моментов), вторые – в зоне совместного действия изгибающих моментов и поперечных сил.

Рис. 41. Схема основных силовых трещин в изгибаемом элементе:

а – а – нормальное сечение; б – б – наклонное сечение; 1 – нормальные трещины;

2 – наклонные трещины; 3 – местное раздробление сжатого бетона; 4 – продольная арматура

Разрушение изгибаемого элемента может произойти как по нормальному сечению а-а от действия изгибающего момента, так и по наклонному б-б от совместного действия моментов и поперечных сил. Поэтому в железобетонном изгибаемом элементе ставится как продольная арматура 4, обеспечивающая прочность нормальных сечений, так и поперечная в виде хомутов 3 (рис. 42, а) или отгибов 5 (рис. 42, б), обеспечивающая прочность наклонных сечений.

Рис. 42. Схемы армирования железобетонных балок:

а – поперечными стержнями (хомутами); б – отгибами продольной арматуры на опорах;

1 – нормальное сечение; 2 – наклонное сечение; 3 – поперечные стержни (хомуты);

4 – продольная арматура; 5 – отгибы продольной арматуры

Важнейший принцип конструирования изгибаемых элементов – продольная рабочая арматура по длине элемента размещается в соответствии с эпюрами изгибающих моментов.

2. Конструирование плит.Плитами называют ж/б элементы, у которых один размер (толщина h₁) значительно меньше двух других. Могут быть сплошными гладкими (рис. 43, а) и ребристыми (рис. 43, б, в); по числу пролетов – однопролетными (рис. 44, а) и многопролетными неразрезными (рис. 44, б-г); по способу изготовления – сборными (рис. 43, а, б), монолитными (рис. 43, в; 44, в, г) и сборно-монолитными. Для плит отношение h₁/l₁ = 1/20…1/40 и менее.

Рис. 43. Конструкции изгибаемых железобетонных элементов:

а – сборное перекрытие; б – сборная плита; в – монолитное перекрытие; г – схема плиты,

опертой по контуру; д – схема балочной плиты; 1 – плита; 2 – балка

В конструктивном отношении различают плиты балочные и опертые по контуру. Если плита опирается по четырем сторонам и имеет отношение сторон l₂ /l₁ £ 2, то она изгибается в двух направлениях и является опертой по контуру (рис. 43, г). Такие плиты армируют рабочей арматурой в обоих направлениях.

При отношении сторон l₂ /l₁ > 2 плита изгибается только в одном (коротком) направлении и называется балочной (рис. 43, д); расчетным пролетом в этом случае является более короткая сторона. Балочными считаются также плиты, опирающиеся только по двум противоположным сторонам, причем, независимо от соотношения сторон l₂ /l₁; расчетным пролетом в этом случае является, естественно, сторона, перпендикулярная линии опирания плиты.

Плиты армируют преимущественно сварными сетками из стержней, расположенных в двух взаимно перпендикулярных направлениях (рис. 44).

Рис. 44. Армирование железобетонных плит:

а – однопролетной, свободно лежащей на двух опорах; б – эпюра изгибающих

моментов; в – многопролетной – рулонными сетками с продольной рабочей арматурой;

г – то же, с поперечной рабочей арматурой

В балочных плитах рабочая арматура ставится вдоль пролета ближе к растянутой грани плиты; арматура перпендикулярного направления играет роль распределительной. Площадь сечения рабочей арматуры определяют расчетом, а распределительной – принимают конструктивно, но не менее 10% от площади рабочей. В однопролетных свободно опертых плитах рабочую арматуру ставят только в пролете (рис. 44, а), а в защемленных и многопролетных – в пролетах и на опорах в соответствии с эпюрой изгибающих моментов (рис. 44).

Плиты, изгибаемые в двух направлениях (см. рис. 43, г), армируют сетками с рабочей арматурой в обоих направлениях. При этом ближе к растянутой грани располагают арматуру, параллельную короткой стороне l₁, т.к. в этом направлении значения изгибающих моментов больше, чем в направлении длинной стороны l₂. Вообще, размещать рабочую арматуру ближе к растянутой грани важно для увеличения плеча внутренней пары сил, что ведет к уменьшению усилия в арматуре, а следовательно, к экономии стали.

Для армирования плит толщиной 6…10 см обычно применяют сварные рулонные сетки с продольной рабочей арматурой. Такие сетки раскатывают вдоль пролета плиты (см. рис. 44, в), располагая рабочую арматуру в середине пролета внизу, а над опорами – вверху плиты (непрерывное армирование). При толщине 11 см и более плиты армируют рулонными или плоскими сетками с поперечной рабочей арматурой; в пролетах и над опорами укладывают отдельные сетки (см. рис. 44, г) – раздельное армирование.

Сварные сетки изготовляют из проволочной арматуры класса В500 и стержневой классов А400 и А500. Диаметр рабочих стержней – 5…12 мм, распределительных – 3…8 мм. Распределительная арматура обеспечивает проектное положение рабочих стержней, уменьшает усадочные и температурные деформации бетона, способствует распределению местных нагрузок на большую площадь.

Вязаные сетки изготовляют обычно только из стержневой арматуры классов А240…А500 диаметром 6…12 мм (и более в толстых плитах); такие сетки применяют реже сварных, лишь при сложной конфигурации плит в плане или наличии большого числа отверстий (как правило, в монолитных перекрытиях).

Расстояния между стержнями в сетках в целях более полного вовлечения в совместную работу арматуры и бетона, а также недопущения продавливания бетона в ячейках сетки принимают:

а) для рабочих стержней в средней части пролета и над опорами – не более 200 мм при h₁ £ 150 мм и не более 1,5h₁ – при h₁ > 150 мм; на всех остальных участках – не более 350 мм;

б) для распределительных стержней – 250…300 мм, но не реже 350 мм.

В целях экономии стали часть рабочих стержней можно не доводить до опор, а обрывать в пролете в соответствии с эпюрой изгибающих моментов (см. рис. 26, б). До опор доводится не менее 1/3 площади сечения стержней в пролете, соответствующей наибольшему положительному моменту.

Защитный слой бетона для рабочей арматуры принимают не менее 10 мм, а в плитах толщиной более 100 мм – 15 мм.

Сборные железобетонные плиты изготовляют в виде крупноразмерных ребристых или многопустотных элементов (панелей). Основной принцип их формообразования – максимальное удаление бетона из растянутой зоны с сохранением минимальных ее размеров, необходимых лишь для размещения рабочей арматуры. Так образуются ребристые плиты с ребрами вниз (рис. 45, а), вверх (рис. 45, б) или многопустотные (рис. 45, г – е).

Рис. 45. Типы сборных панелей:

а – с ребрами вниз; б – с ребрами вверх; в – сплошные; г-д – многопустотные;

1 – слой легкого бетона; 2 – слой тяжелого бетона

3. Конструирование балок.Балками называют линейные конструкции, размеры сечения b´h которых значительно меньше длины l. По количеству пролетов и характеру опирания могут быть однопролетными свободно опертыми, однопролетными защемленными на одной или на обеих опорах, многопролетными неразрезными и консольными; по способу изготовления – сборными, монолитными и сборно-монолитными. Наиболее распространенные формы поперечного сечения балок приведены на рис. 46. Примеры конструкций сборных однопролетных балок даны на рис. 47.

Рис. 46. Поперечные сечения балок и схемы армирования:

а – прямоугольное; б – тавровое с полкой вверху; в – то же, внизу; г – двутавровое;

д – трапециевидное; 1 – продольные стержни; 2 – поперечные стержни

Рис. 47. Примеры конструкций сборных железобетонных балок

Высота поперечного сечения балок h обычно составляет 1/10…1/20 пролета и принимается кратно 50 мм при h £ 500 мм и кратно 100 мм при

h > 500 мм; ширина сечения b обычно составляет 1/2…1/4 высоты и принимается равной 100, 120, 150, 180, 200, 250 и далее кратно 50 мм.

Как уже было сказано в п. 1, армирование балок выполняют продольными рабочими стержнями 1, поперечной арматурой 2 и монтажными стержнями 3 (рис. 48), соединенными между собой в сварные или вязаные каркасы. Продольную рабочую арматуру в балках (как и в плитах) укладывают в растянутых зонах согласно эпюре изгибающих моментов.

Рис. 48. Примеры армирования балок:

1 – продольные рабочие стержни; 2 – поперечные стержни; 3 – монтажные стержни

В поперечном сечении балки рабочую арматуру размещают в один или два ряда по высоте с такими зазорами (рис. 49), которые допускали бы плотную укладку бетона и надежное сцепление с арматурой.

Рис.49. Размещение арматуры в сечениях балок, армированных сварными (а, б)

и вязаными (в) каркасами: 1 – арматура Æ 10-12 мм у боковых граней балок;

2 – продольные стержни сварной сетки для армирования полки таврового сечения

В качестве продольной рабочей арматуры без преднапряжения обычно применяют стержни периодического профиля из стали класса А400 и А500 (А500С) диаметром 12…32 мм. Площадь сечения продольной арматуры определяется по расчету, но должна быть не менее 0,1% от рабочей площади бетона b´ h₀. Количество плоских сварных каркасов в сечении балки может быть разным. При ширине сечения (ребра) до 100-150 мм устанавливают один каркас, при большей ширине – два и более (рис. 49, а, б). Монтажную арматуру принимают диаметром 8…12 мм. Отдельные плоские каркасы объединяются в пространственные с помощью соединительных стержней, устанавливаемых с шагом £ 600 мм.

Для экономии стали часть продольной арматуры может быть оборвана в пролете в соответствии с эпюрой изгибающих моментов.

Поперечную арматуру 2 (см. рис. 46, 48) устанавливают для восприятия поперечных усилий, действующих в наклонных сечениях (см. п. 1). Количество поперечной арматуры, ее диаметр и расстояния между стержнями определяются расчетом прочности наклонных сечений и конструктивными требованиями (рис. 50). На приопорных участках l_sup, где поперечная арматура требуется по расчету, шаг S_w1 должен быть не более 0,5h₀ и не более 300 мм; на остальных участках шаг S_w2 – не более 0,75h₀ и не более 500 мм. В балках и ребрах высотой более 150 мм поперечная арматура ставится всегда, даже если по расчету она не нужна.

Рис. 50. Конструктивные требования к размещению поперечной арматуры

В балках высотой более 700 мм у боковых граней ставят дополнительные продольные стержни диаметром 10-12 мм на расстояниях (по высоте) не более 400 мм (см. рис. 49, а, б). Эти стержни служат для восприятия усилий от усадки бетона, температурных деформаций, придают жесткость пространственному каркасу, а также вместе с поперечной арматурой сдерживают раскрытие наклонных трещин на боковых гранях балок.

Предварительно напряженная арматура также размещается в соответствии с эпюрой моментов и поперечных сил, но не входит в состав каркасов (т.е. к ней не приваривается и не привязывается никакая другая арматура). Размещение арматуры в сечении должно обеспечивать возможность использования стандартных анкеров и захватов, а также качественное уплотнение бетона. Поэтому в растянутой зоне делают уширения сечения (рис. 51, а – в).

Рис. 51. Размещение предварительно напряженной арматуры в сечении:

а – армирование отдельными проволоками; б – стержневая арматура; в – арматурные канаты

Кроме напрягаемой арматуры, в балках устанавливают и ненапрягаемую (расчетную или конструктивную), располагая ее ближе к наружным поверхностям элемента так, чтобы поперечная арматура (хомуты) охватывала всю продольную арматуру (рис. 51, а, б, в).

Расположение напрягаемой арматуры по длине элемента может быть прямолинейным по всей длине или криволинейным на приопорных участках.

В однопролетных балках небольшой высоты при небольших нагрузках и пролетах преднапряженную арматуру располагают в растянутой зоне прямолинейно по всей длине элемента (рис. 52, а).

Рис. 52. Схемы армирования балок предварительно напряженной арматурой

Так как усилие обжатия Р приложено внецентренно (рис. 52, а), то при обжатии балка получает выгиб, и в верхних волокнах появляются растягивающие напряжения, постоянные по всей длине балки (рис. 52, б). От внешней нагрузки в верхней зоне возникают сжимающие напряжения, изменяющиеся по длине балки по квадратной параболе (т.е. пропорционально изгибающему моменту, рис. 52, в). Суммируя эпюры напряжений (рис. 52, г), видим, что в верхних волокнах балки вблизи опор неизбежны растягивающие напряжения, которые могут вызывать появление трещин. Для погашения этих напряжений в балках большой высоту устанавливают верхнюю напрягаемую арматуру в количестве 15…25% от нижней (рис. 52, д). Равнодействующая усилий напрягаемых арматур SP_i в этом случае должна находиться в пределах ядра сечения.

При больших нагрузках и пролетах часть напрягаемой арматуры отгибают кверху (рис. 52, е). Чаще это делают при натяжении арматуры на бетон. Отгиб напрягаемой арматуры дает возможность:

— уменьшить величину поперечной силы за счет вертикальной составляющей усилия натяжения отгиба, что уменьшает главные растягивающие напряжения на приопорных участках балки, уменьшает толщину ребра и сечение поперечной арматуры;

— уменьшить растягивающие напряжения в верхних волокнах бетона при обжатии вблизи опорных сечений, где влияние собственного веса почти не сказывается;

— удобнее разместить анкеры и натяжные приспособления на торцах балки для натяжения арматуры (рис. 53).

Рис. 53. Отгибы продольной напрягаемой арматуры на приопорных участках балки

В преднапряженных элементах (в частности, балках) особое значение имеет конструирование концевых участков балок. Здесь происходит передача значительных усилий обжатия с арматуры на бетон, в результате чего возникают мощные местные сжимающие и растягивающие напряжения в торцевой части балки, что приводит к появлению трещин, раскрывающихся на торце и на верхней грани опорной части элемента (рис. 54, а, б).

Рис. 54. Напряженное состояние и армирование концов балок:

а – напряженно-деформированное состояние; б – образование продольных (радиальных)

трещин вдоль напрягаемой арматуры без анкеров; в – армирование; I – траектории главных

Поэтому концевые участки преднапряженных балок усиливают путем увеличения размеров сечения на опорах, утолщения защитного слоя бетона, а также дополнительной поперечной и продольной арматурой (рис. 55, в).

Толщину защитного слоя у концов преднапряженных элементов на длине зоны анкеровки принимают не менее (2…3)d и не менее 40 мм.
