Для чего нужно заземление и как его сделать

Зачем нужно заземление

И воронам тоже несдобровать, если их слишком много на проводах соберется, да еще крыльями начнут размахивать. Я не однажды наблюдал, как от такого вороньего шабаша только перья летят, потому что замыкают они собою два провода, тем самым создавая опять же замкнутую цепь для протекания тока.

Что нужно заземлять

А еще нельзя пренебрегать заземлением при использовании бетоносмесителя. Тут уж прямая дорога к беде в случае чего. Работаем с водой, все вокруг сырое, обувь, земля вокруг. Упаси господи!

А возьмем чайник. Чего тут может быть, безвредный такой электроприбор! Корпус пластмассовый, изоляция, как-никак. Но и чайник может оказаться мокрым. Подсунул Вася чайник под кран, налил воды, да неаккуратно налил и на корпус попало. Только у Васи теперь все в ажуре, и третий контакт в евророзетке не пустой висит, а все чин по чину: заземлен. Молодец Вася, все правильно сделал.

Как сделать контур заземления

Если грунт податливый, вобьешь их кувалдой в считанные минуты. Не забудь только заострить конец. Концы штырей соедини меж собой по всему периметру стальной полосой сечением не менее 100 кв. мм на сварку. Останется только покрыть полосу горячим битумом, чтоб меньше ржавело. Можно все это заглубить в землю, это допускается.

Сама по себе эта конструкция панацеей не является, ничего не даст, если к ней не подключать ничего. Шинка должна быть в дом введена и на ней в удобном месте должны быть болты приварены, с их помощью и подключаются провода заземления от того же Васиного котла и третий провод евророзеток.

Остается только одно: проверить параметры этого устройства, насколько они отвечают нормативам. Здесь придется обратиться к электрикам, у которых имеются соответствующие приборы для замера сопротивлений, соответствующие методики. Вообще, замеры необходимо проводить периодически, хотя бы 1 раз в 10 лет, потому как штыри в земле со временем ржавеют, электрическое сопротивление увеличивается. Исправить это тоже несложно: вбить рядом еще по штырю и приварить к ним шинку.

Вот и все, и пусть ни одна микроволновка никогда не щиплет твоих домочадцев, ни одна труба или батарея не бьет, молнии держатся подальше от громоотвода. Да, кстати: никогда не используй в качестве заземления трубопроводы центрального отопления или, упаси господь, газовые и канализационные трубы, проложенные в земле. Правилами допускается применять проложенные в земле трубы сети централизованного водоснабжения, но лично я и этого делать не стал бы.

В этой статье читайте про системы заземления для загородного дома: разновидности, отличия и особенности конструкции.

Источник

Как сделать заземление в доме или бане

Чтобы случайно не ударило током от стиральной машины или электропечи

Любая металлическая поверхность незаземленного электроприбора потенциально опасна.

Когда строят частный дом, заранее разрабатывают схему электропроводки. Одна из ее частей — заземление. Конечно, лампочки будут гореть, а чайник — работать и без заземления. Но если в стиральной машине протечет вода, напряжение появится на корпусе машинки и при соприкосновении человека может ударить током.

Чтобы этого не произошло, делают заземление. Я электромонтер и живу в частном доме, поэтому знаю, как сделать заземление с нуля, если только строите, или как все проверить, если покупаете готовый дом.

Вот о чем расскажу в статье:

Что такое заземление

Заземление — это соединение корпусов всех электроприборов в доме с землей через контур заземляющего устройства. Для этого во всей системе, включая кабель электроприбора, есть отдельная жила. Она идет от розеток через щиток в заземляющий контур, который вкопан в грунт. Прибор, подключенный к такой розетке, защищен: если он будет неисправен и на его металлических деталях появится напряжение, избыточный ток уйдет в землю. В худшем случае на корпусе останется небольшой, безопасный для человека заряд. При касании он будет ощущаться как легкое покалывание.

Чем заземление отличается от зануления. Раньше заземление не делали: считали, что это дорого. Делали зануление: соединяли электроприборы с нулевой шиной в щитке и уже ее замыкали на землю. Вместо трехжильного кабеля — фаза, ноль, земля — использовали двухжильный, где есть только фаза и ноль.

Когда работает прибор, нулевой провод находится под напряжением, поэтому при занулении пробой на корпус прибора равносилен короткому замыканию. Сработает автомат в щитке — «выбьет пробки», а потом электричество выключится.

Зануление запрещено в жилых, общественных, административных и бытовых зданиях.

Зачем нужно заземление

Заземление в частных домах нужно, чтобы обезопасить жильцов от поражения электричеством. Через розетки заземляют все электроприборы: чайники, электроплиты, стиральные машины.

Бойлеры также заземляют через розетки, а еще отдельным проводом делают заземление на корпус — на случай, если бак потечет. В большинство бойлеров встроено устройство защитного отключения — УЗО, которое отключит нагреватель при утечке тока. Заземление в этом случае отведет остатки напряжения.

В бане заземление особенно необходимо, так как вода — хороший проводник тока. Иногда при монтаже проводки в бане хозяева применяют не специальный, а обычный электрический кабель, его изоляция плавится от высоких температур. Оголившийся кабель может передать напряжение на разлившуюся воду или, например, через воду на металлическую печь.

Еще кабель могут проложить под фольгированной теплоизоляцией, которая станет проводником для тока. А бывает, в бане делают теплый пол, и из-за неисправности изоляции людей начинает бить током везде, где разлита вода.

Схемы заземления

Системы заземления различаются по типам и способам подключения нулевого проводника.

Нулевые проводники бывают трех типов:

Если проводов от опоры к дому три в однофазной или пять в трехфазной сети, то защитных проводников два: N — функциональный, или рабочий, ноль (провод синего цвета) и PE — защитный ноль, провод желто-зеленого цвета.

Система TN-C. Рабочий ноль N и PE-проводник в этой системе совмещены в один провод. Рабочий ноль N подключен к контуру заземления рядом с трансформаторной подстанцией.

При TN-C в банях и влажных помещениях дома электроприборы нужно заземлять отдельно. То есть, например, ставить розетку с заземляющим контактом для стиральной машины и от этой розетки прокладывать отдельный провод на вкопанный в грунт контур заземления.

❗️ Схему TN-C считают небезопасной и почти не используют.

Система TN-C-S. На пути от трансформаторной подстанции до ввода в здание нулевой рабочий N и защитный проводник PE совмещены. На вводе в здание PEN разделяется на отдельный нулевой N и защитный проводник PE. В щитке шина заземления и нулевая шина объединяются перемычкой.

Если, например, дерево упадет на нулевой провод и оборвет его, на заземляющей шине PE в доме появится напряжение. Все заземленные металлические корпуса приборов окажутся под напряжением. Например, корпус бойлера в котельной или металлической печи в бане. То же самое случится, если на улице перехлестнутся нулевой и фазный провода. Ноль на подстанции отгорит, а на контуре заземления появится ток.

Система TN-C-S — основная для любых зданий. Она считается самой надежной.

При организации схемы ТТ обязательно используют устройства защитного отключения — УЗО. Ставят вводное УЗО с уставкой — пороговым значением силы тока, при котором УЗО срабатывает, — 100—300 мА. Это так называемое противопожарное УЗО, которое защищает от утечки тока. На линии электроприборов ставят УЗО на 10—30 мА. УЗО обязательно совмещают с автоматическими выключателями, которые защищают линию от короткого замыкания и перегрева.

Устройство контура заземления

При коротком замыкании или утечке тока напряжение уходит с электроприбора в контур заземления. Контур — это, как правило, металлический треугольник, который закапывают в грунт рядом с домом. Контур заземления нужно делать только при системе TT.

Элементы контура заземления

Вот из чего состоит система заземления частного дома:

Контур заземления нельзя делать из подручных конструкций, например проходящих в земле металлических водопроводных труб. Это небезопасно, а еще такие трубы быстрее ржавеют и разрушаются.

Заземляющий электрод. В качестве электродов обычно берут металлический прут диаметром не менее 18 мм или металлические уголки 50 × 50 мм. Уголки заостряют на концах, чтобы их удобнее было забивать в грунт. Типовая длина прута или уголков — три метра. Этого достаточно для большинства грунтов.

Наилучшие показатели сопротивления у электродов из меди. Электроды из обычной арматуры, наоборот, неэффективны в контуре заземления. Для обвязки электродов используют стальные полосы.

Наименьшие размеры заземлителей и заземляющих проводников, проложенных в земле

Защита заземления. Штыри контура заземления должны плотно входить в грунт и соприкасаться с ним на максимальной площади. Поэтому элементы заземления запрещено красить.

Чтобы предотвратить образование ржавчины на стальных полосах, используют антикоррозионные составы. Сварные соединения контура обрабатывают битумной мастикой или смолой.

Виды контуров заземления

Геометрия контура заземления зависит в основном от удобства монтажа. Это может быть треугольник, квадрат, любая другая геометрическая фигура или забитые в линию стержни.

Треугольник. Это самый распространенный вариант контура заземления. В землю забиваются три стержня. В идеале расстояние между ними должно быть не меньше трех метров, но в зависимости от места на участке делают и меньше. Должен получиться равносторонний треугольник.

Линейный контур. Контур заземления в виде линии применяют там, где нет места для треугольника. Линейный контур удобно закопать вдоль забора или стены дома. Количество электродов может быть любым: чем больше, тем лучше показатели сопротивления контура.

Расчет заземления

Чтобы контур заземления правильно работал, перед его монтажом нужно сделать расчет. Неверно рассчитанный контур будет плохо отводить ток или вообще не будет выполнять свою функцию — получится, что все элементы заземления сделаны, но ничего не работает.

Общее сопротивление контура заземления в жилых зданиях не должно превышать 4 Ом. Чем ниже сопротивление, тем меньше напряжение, которое возникнет на корпусе электроприборов при каких-либо проблемах.

Еще нужно учитывать ключевой параметр для находящегося в земле контура заземления — сопротивление растеканию тока. Это то, насколько эффективно контур рассеивает ток в землю. На сопротивление растеканию влияет множество параметров: сопротивление грунта, количество стержней и расстояние между ними, материал стержней и даже время года.

Сопротивление грунта. Чем ниже сопротивление грунта, тем лучше заземлитель будет отводить ток. Например, в торфянике сопротивление минимально: напряжение уйдет в землю, даже если контур не сильно заглублен или не выдержаны рекомендуемые расстояния между электродами.

Гравий или шлак обладают большим сопротивлением: забитый в них контур может вовсе не работать.

Сопротивления грунтов

Если грунт «жесткий», применяют ряд мер, чтобы заземлитель работал:

Размеры и расстояния для заземляющих электродов. Чтобы рассчитать расстояние между стержнями электродов, берут длину стержня и умножают на коэффициент 2,2. Например, при длине стержня в три метра расстояние между ними должно быть: 2,2 × 3 = 6,6 м. На практике такие расстояние не всегда удается выдержать из-за нехватки места на участке. Электроды, забитые на меньшее расстояние, также будут работать. Но ухудшится эффективность контура заземления, уменьшится сопротивление растеканию.

Снизить сопротивление контура можно установкой дополнительных электродов. Однако монтировать их вблизи от существующих бесполезно. Ток будет стекать с двух электродов на один и тот же участок. Поэтому заземлители нужно разносить: например, изменить геометрию контура и сделать вместо треугольника квадрат или линию с пятью электродами.

Правила и требования к контуру заземления

Глубина забивания штырей. Штыри-заземлители должны уходить в грунт ниже глубины промерзания как минимум на 60—100 см.

Например, в Архангельске грунт промерзает зимой на 1,8 м. Штыри нужно забивать минимум на 2,8 м. Глубина также зависит от типа грунта: чем его сопротивление хуже, тем глубже должны быть штыри.

Заземление и молниезащита. Если в доме сделана молниезащита, ее желательно объединить с внутренней системой заземления. По нормам эти системы должны быть общими.

п. 3.2.3.1 инструкции по устройству молниезащитыPDF, 936 КБ

Если молниезащиту и внутреннее заземление дома объединяют, в грунте делают один контур, а не два. По сути, это две отдельные системы. Молниеотвод работает как заземлитель для внешнего сверхмощного напряжения — удара молнии. Молниеотвод собирают из толстых прутков, которые не сгорят, если по ним пропускать ток в несколько тысяч ампер. Заземление в доме работает только с бытовым напряжением, для него используют провод того же сечения, что идет в розетки.

На вводе в щиток ставят устройство защиты от импульсных перенапряжений — УЗИП. Оно гарантирует, что импульс молнии от молниеотвода через объединенный контур не пройдет в дом.

УЗИП часто ставят и при раздельных контурах заземлений. В том числе если нет молниеотвода. Так делают, чтобы спасти проводку, в случае если молния попадет в уличные провода или в землю рядом с домом.

При объединении обе системы заземления включают в систему уравнивания потенциалов — СУП. В такой системе все металлические части конструкций дома и все металлические коммуникации подводят проводами к главной шине заземления. То есть тянут отдельный провод заземления, например, от ванной. Еще один провод — от газовой трубы, еще один — от металлического короба вентиляции и так далее.

Если СУП нет, при ударе молнии возникнет разница потенциалов и пробой между элементами молниезащиты и металлическими конструкциями. Например, молния ударит в трос-молниеприемник на крыше, а на чердаке — кабель освещения под напряжением. Если нет СУП, из-за разницы потенциалов между тросом и кабелем начнет искрить, несмотря на то, что их разделяет крыша. Может начаться пожар.

При устройстве СУП к главной заземляющей шине рекомендуют подводить:

Сечение провода для уравнивания потенциалов не должно быть меньше сечения жилы вводного провода.

Как сделать монтаж контура заземления

Выбор места. Контур заземления делают недалеко от дома: как правило, не дальше двух метров. Это позволит сэкономить на длине проводника, соединяющего контур со щитком. Лучше выбирать влажное место: рядом с прудом, в низине или у огорода. Влага даст лучший контакт штырей с грунтом. Если дом стоит на сваях или ленточном фундаменте, допускается делать контур прямо под домом.

Еще смотрят на тип грунта. Бывает, при строительстве делали выборку, привезли много песка и около дома песчаная почва. А чуть дальше — глина или чернозем. В таком случае контур делают на большем расстоянии от дома в более подходящей почве.

Земляные работы. Последовательность земляных работ:

Нельзя готовить «колодцы» для заземлителей при помощи мотобура или других инструментов. Штыри должны заходить в грунт плотно и без зазоров, только так контур будет нормально работать.

Монтаж конструкции. Последовательность действий при монтаже:

Ввод в дом. Полосу от контура нужно вывести на цоколь здания и закрепить на ней болт 10 мм. С его помощью соединить полосу с заземляющим проводником — кабелем желто-зеленого цвета. Кабель должен быть проложен в щиток к главной шине заземления.

Норматив сечения заземляющего проводника зависит от сечения фазного провода. Рекомендую медный провод сечением 6 мм.

Проверка и контроль. Согласно нормам, каждые 12 лет нужно проверять сопротивление контура заземления. Это нужно делать, так как части контура находятся в земле и могут сгнить или прийти в негодность. Кроме того, не исключены механические повреждения: например, из-за подвижности грунта могут переломиться сварные соединения.

Проверять сопротивление контура заземления лучше летом или зимой, когда грунт имеет наибольшее сопротивление.

Работа приборов основана на пропускании тока через пробные электроды. Это металлические колышки, которые временно втыкаются в грунт на расстоянии 20—30 м от контура. Колышки-электроды вместе с контуром образуют треугольник. При подаче напряжения прибор определит сопротивление контура.

Что лучше — купить готовый комплект заземления или сделать самостоятельно

Можно купить готовый комплект заземления. Его преимущество — быстрота установки. В большинстве случаев ничего не нужно будет варить, все соединения делаются при помощи заводского крепежа.

Еще считается, что заводские электроды более надежны, меньше гниют в земле, так как покрыты спецсоставами в промышленных условиях, — заводы применяют гальваническое омеднение.

Если делать все самостоятельно, получится сэкономить.

Источник

hammerzeit

вторник, 10 января 2012 г.

Что такое «фаза», «ноль» и «земля», и зачем они нужны.

Сегодня решил попробовать разобраться с тем, что такое «фаза», «ноль» и «земля».
Небольшой поиск в Гугле по этому поводу выявил, что в основном люди в интернете отвечают на этот вопрос каждый по-своему, где-то неполно, где-то с ошибками.
Я решил разобраться в этом вопросе досконально, в результате чего появилась эта статья.
Достаточно длинная, но в ней всё объяснено, в том числе, что такое фаза, ноль, земля, как это всё появилось и зачем всё это нужно.

Если очень кратко, то фаза и ноль — для электричества, а земля — только для заземления корпусов электроприборов, во имя спасения жизни человека в случае утечки электрического тока на корпус электроприбора.

Если начать с самого начала: откуда берётся электричество?
Все электростанции построены на одном и том же принципе: если магнит вращать внутри катушки (создавая тем самым периодическое «переменное» магнитное поле), то в катушке возникает «переменный» электрический ток (и, соответственно, «переменное» напряжение).
Этот величайший по своему значению эффект называется в физике «ЭлектроДвижущей Силой индукции», она же «ЭДС индукции», была открыта в середине XIX века.

Поскольку в таком случае (случае вращения магнита на роторе) магнитный поток, проходящий через катушки (неподвижные на статоре), периодически меняется во времени, то в катушках на статоре создаётся «переменное» напряжение.

Каждая из трёх катушек соединена в свою отдельную электрическую цепь, и в каждой из этих трёх электрических цепей возникает одинаковое «переменное» напряжение, только сдвинутое («по фазе») на треть окружности (120 градусов из полных 360-ти) друг относительно друга.

Теперь, раз уж у нас три катушки, сделаем так: скажем, «левые» концы катушек соединим вместе и прямо тут же заземлим (воткнём в землю).
А оставшиеся три провода (получается, это будут «правые» концы катушек) по отдельности потянем к потребителю.
Получится, мы тянем к потребителю три «фазы».

Изобретён этот «трёхфазный ток» был в самом конце XIX века.
Передача электричества в виде именно трёхфазного тока, как некоторые говорят, экономичнее (возможно, меньше потерь в проводах, или что-нибудь типа того), и там ещё, говорят, у него есть разные преимущества над обычным током для промышленного применения.
Например, все вращающиеся штуки на заводах — станки там, двигатели, насосы, и прочее — сделаны именно для трёхфазного тока, поскольку гораздо легче построить вращающуюся штуковину на трёхфазном токе: достаточно просто точно так же подсоединить эти три фазы к трём катушкам на кольце, и в центр вставить металлический стержень с рамкой — и будет он сам крутиться, как только пойдёт ток.
Такой агрегат называется «трёхфазным двигателем».
Поскольку изначально электричеством заморачивались именно на заводах (не было тогда ещё в домах компьютеров, холодильников и люстр), то исторически всё идёт от промышленности в первую очередь.
Поэтому, видимо, ток из электростанции в ЛЭП пускают всегда трёхфазным, с напряжением 35 килоВольтов между фазами (а сила тока в проводах при этом — около 300 Амперов).

В «нейтральной» точке, как можно посчитать по школьным формулам тригонометрии (или на глаз отмерить по графику с тремя фазами напряжения, который я давал в начале статьи), суммарное напряжение равно нулю. Всегда, в любой момент времени. Вот такая интересная особенность. Поэтому она и называется «нейтралью».

На нагрузке (на двигателе) все три фазных провода тоже соединяются в одну точку (только не напрямую, чтобы не было короткого замыкания, а через некоторые большие сопротивления), и получается ещё одна такая «как бы нейтраль» (точка M на рисунке).
Теперь соединим четвёртый провод (идущий он «нейтрали»; точка G на рисунке) с этой второй «как бы нейтралью» (точка M на рисунке), и получим так называемый «нулевой провод» (идущий от точки G к точке M).

В новых же домах (новостройках) в квартиры входят уже три провода: фаза, земля и этот «ноль». Это более прогрессивный вариант. Это европейский стандарт.
И правильно соединять фазу именно с нулём, а землю вообще оставить в покое, отдав ей только роль защиты от удара током (именно такой смысл должно нести слово «заземление», и никакого отношения к потреблению тока в розетке оно иметь не должно).
Потому что если все на землю ещё и ток будут пускать, то само заземление станет опасным — абсурд получится, будет поставлен с ног на голову весь смысл заземления.

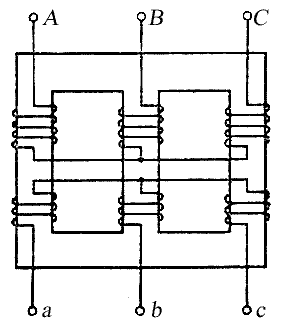

В реальности его конструкцию немного улучшили, но принцип работы остался тем же самым:

Бывают маленькие, и не очень мощные, а бывают большие и мощные:

Что может произойти, если все включат обогреватели зимним вечером?
Потребляемая мощность резко возрастёт, ток в проводах ЛЭП может превзойти допустимые рассчитанные пределы, и может либо какой-то из проводов перегореть (провод разогревается тем сильнее, чем больше его сопротивление и чем большая сила тока в нём течёт, и борется с этим сопротивлением), либо просто сама подстанция сгорит (не та, которая во дворе дома, а одна из Главных Подстанций города, которая может оставить без электроэнергии сотни домов, часть города может несколько суток сидеть без света и без возможности приготовить себе еду).
