Двигатель ГАЗ-52

Рассказав в прошлых статьях про американские двигатели Ford Y-block и Ford Flathead V8, ставшие сердцем многих проектов старой школы, я решил продолжить, но уже про незаслуженно забытый отечественный мотор.

В Америке при ее развитой автомобильной индустрии появление большинства новых агрегатов было следствием конкуренции автопроизводителей (Ford flathead яркий тому пример), а в СССР же в те времена тенденции задавали военные. К 1936 был создан первый образец двигателя М-1, являвшийся дальнейшим развитием двигателя ГАЗ-А, который в свою очередь уходил корнями еще в Америку 20-х. Из-за отсутствия других бензиновых двигателей М-1 ставился всюду: от артиллерийских тягачей до маломерных судов. Однако большинству этот двигатель знаком по автомобилю ГАЗ-М1. Из-за того, что М-1 не отличался высокими показателями надежности и мощности на государственном уровне было принято решение о разработке двигателя нового поколения. К сожалению, тогда отечественная конструкторская школа двигателестроения не располагала достаточным опытом и познаниями в конструировании 6-и цилиндровых моторов, поэтому было решено закупить чертежи американского мотора Dodge-D5 самого малого рабочего объема и, адаптировав двигатель под наши условия, выпускать его. Отличия коснулись привода грм, где цепь заменили на текстолитовую шестерню, знакомую многим, кто имел дело с моторами ГАЗ. Также маслоприемник стал плавающим – и остался таким до 24-й Волги. В общем двигатель был переработан весьма основательно, что не позволяет называть его лицензионной копией Dodge. Основным же отличием было то, что двигатель был полностью переведен в метрическую систему, что не оставило между ним и «предком» ни одной взаимозаменяемой детали.

Построенный на ГАЗе двигатель имел очень неплохие для своего времени параметры, аналогичные культовому Ford Flathead: объем 3485 см3, мощность с чугунной головкой (сж 5,6) — 76 л.с. при 3400 об/мин, а с алюминиевой головкой (с.ж. 6,5 при 3600 об/мин) — 85 л.с. Также Форду не уступал и карбюратор с ускорительным насосом, а трамблер с вакуумным и центробежными автоматами опережения зажигания даже превосходил V8. Уже в 1938 новый двигатель был испытан на автомобилях и самолетах. Многие М-11 помогали ковать победу, трудясь в самой разнообразной технике тех лет – от штабных 6-и цилиндровых М-ок, до артиллерийских установок СУ-76 (там они работали в спарке).

В 1946 году свет увидела модернизированная версия двигателя ГАЗ 11, дошедшая до наших дней огромными тиражами. Внешне двигатель можно было легко отличить по иной форме коллекторов (окна стали квадратными вместо круглых), закрытой вентиляции картера, схожему с Победой карбюратору, раздельной системе фильтрации масла и тд. Основным носителем этого двигателя стал грузовой ГАЗ 51, однако и легковые автомобили не были ему чужды. Наиболее известным послевоенным автомобилем с нижнеклапанной 6-кой под капотом стал ГАЗ-12 ЗиМ. Благодаря 2-х камерному карбюратору К-21, измененному под него впуску и головке с повышенной степенью сжатия (под 70-72 бензин) двигатель выдавал 90 л.с, практически не уступая своему заокеанскому аналогу от Ford. Двигатель ГАЗ-12 имел также еще одно существенное отличие от двигателя ГАЗ-51: симметричные шатуны, позволявшие существенно продлить жизнь шатунным вкладышам.

Источник

О моторах (Часть 3)

***Рядная шестерка из СССР или Советский Додж***

В связи с тем что мы начали дорабатывать двигатель ГАЗ 12 ЗИМ, считаю нужным не упускать момент и немного рассказать про семейство этих двигателей.

Двигатели Газ 12, Газ 51 и Газ 52 являются модернизированной версией легендарного двигателя Газ 11, созданием которого конструкторы обязаны не кому нибудь а офицерам НКВД!

Отлично описал историю этих моторов Александр Кириндас В своей статье «Шаг вперёд и два шага назад. Отдельные эпизоды из истории создания шестицилиндровых автомобильных двигателей ГАЗ первого поколения»

Итак, немного истории:

В середине 1930-х годов для оборонных нужд потребовался более мощный мотор, чем серийный четырёхцилиндровый М-1. Таким мог стать шестицилиндровый двигатель нового поколения. Однако квалификация отечественных конструкторов еще не позволяла провести весь комплекс необходимых работ, поэтому на основании решения правительства было разрешено НКВД закупить за 25 тысяч американских долларов комплект чертежей двигателя «Dodge» модели D5 1937 года.

Уже 5 сентября 1937 года нарком НКВД Ежов доложил, что добытые чертежи (примерно 85 % полученного задания) содержат в себе все основные детали. Новые материалы были получены к 20 ноября 1937 года, но и они не обладали нужной полнотой. Коллектив горьковских двигателистов, руководимый Е. В. Агитовым, начал работу после получения первых же материалов. Недостающие чертежи деталей были разработаны самостоятельно, а двигатель был полностью пересчитан. По мнению разработчиков, двигатель являлся «оригинальной конструкцией» и не являлся копией американского.

По сравнению с американской моделью в ГАЗ-11 была измененены масляная система (с плавающим маслоприемником), в приводе распределительного вала цепная передача заменена шестерёнчатой (с текстолитовой ведомой звёздочкой), рабочий объем ГАЗ-11 составлял 3480 см³, а «Доджа» — 3560 см³.

По сравнению с М-1 мотор ГАЗ-11 имел лучшие уравновешенность инерционных сил и равномерность крутящего момента. Карбюратор K-23 типа «Стромберг» снабжался новейшими по тому времени устройствами — ускорительным насосом и экономайзером.

Летом 1938 года опытные образцы мотора были испытаны на стенде, но при внедрении в производство возникли многочисленные технологические трудности и выявились «детские болезни», лечение которых продолжалось до самой войны. Начало массового выпуска мотора пришлось перенести на 15 февраля 1940 года (в 1940 году было изготовлено 128 серийных моторов, в 1941—1451).

Старшим инженером спецгруппы по самолетным двигателям был Л. Л. Зильперт. В авиационной модификации ГАЗ-11 вместо коробки перемены передач был смонтирован редуктор, на первых опытных образцах устанавливался один карбюратор типа К-23 или два типа М-1 в верхней части мотора.

В апреле 1939 года был изготовлен опытный образец судовой модификации. После устранения ряда «детских болезней» к 1941 году конструкция была доработана, и в период с 29 сентября по 16 октября состоялись его государственные испытания. ГАЗ-11 прошел испытания с заключением «может быть принят на вооружение ВМФ». Массовое производство судовой модификации освоено не было из-за необходимости увеличения выпуска силовых установок для танков.

В годы войны требовались двигатели для установки на танки и самоходки, поэтому ГАЗ-11 в «чистом» виде в годы войны практически не выпускался (в небольших количествах использовались только на автомобилях ГАЗ-61 и небольшой партии ГАЗ-11-73, изготовленной до июня 1941 года), но после войны совершенствование ГАЗ-11 было продолжено. В результате модернизации появились моторы ГАЗ-51, ГАЗ-12 и ГАЗ-52.

С историей разобрались, теперь немного о конструктивных особенностях и недостатках этих моторов (больше информации вы сможете найти в Википедии):

1) Из-за особенностей конструкции на высоких оборотах шатунный подшипник скольжения получал недостаточное количество смазки, при длительной езде на большой скорости или если водитель вёл машину на повышенных оборотах на низкой передаче — двигатель мог «застучать».
Для предотвращения подобного вредительства карбюратор имел ограничитель максимальных оборотов. Дроссельная заслонка имела аэродинамическую скошенную поверхность, когда заслонка вставала параллельно воздушному потоку — на неё действовала подъёмная сила, прикрывающая дроссель. Максимальное число оборотов могло быть подрегулировано изменением натяжения пружины. Демонтировать ограничитель числа оборотов было невозможно.
В двигателе ГАЗ-12 был устранен главный недостаток моторов ГАЗ-51 — выход из строя шатунных вкладышей при больших оборотах, посредством установки симметричных шатунов.
2) Причиной малого ресурса двигателя был баббит, который применялся в изготовлении сталебаббитовых вкладышей — шатунных и коренных, наряду с органическим недостатком двигателя — неполноопорным коленвалом, только 4 из 7 коренных шеек имели опору (подшипник скольжения), что приводило к деформации коленвала. Переход в последние годы производства двигателя ГАЗ-52 на сталеалюминиевые вкладыши сняло проблему.
3) На юбке поршня имелся Т-образный разрез для компенсации теплового расширения. Это иногда служило причиной разрыва поршня. Некоторые умельцы устанавливали на двигатели ГАЗ-52 поршни от двигателей Москвич-412.
4) На основе шестицилиндрового двигателя ГАЗ-11 был сконструирован четырёхцилиндровый двигатель ГАЗ-20 (ГАЗ-69), устанавливавшийся на автомобили ГАЗ-М-20 «Победа», ГАЗ-69, ГАЗ-М-72, и ранние выпуски ГАЗ-21 «Волга»

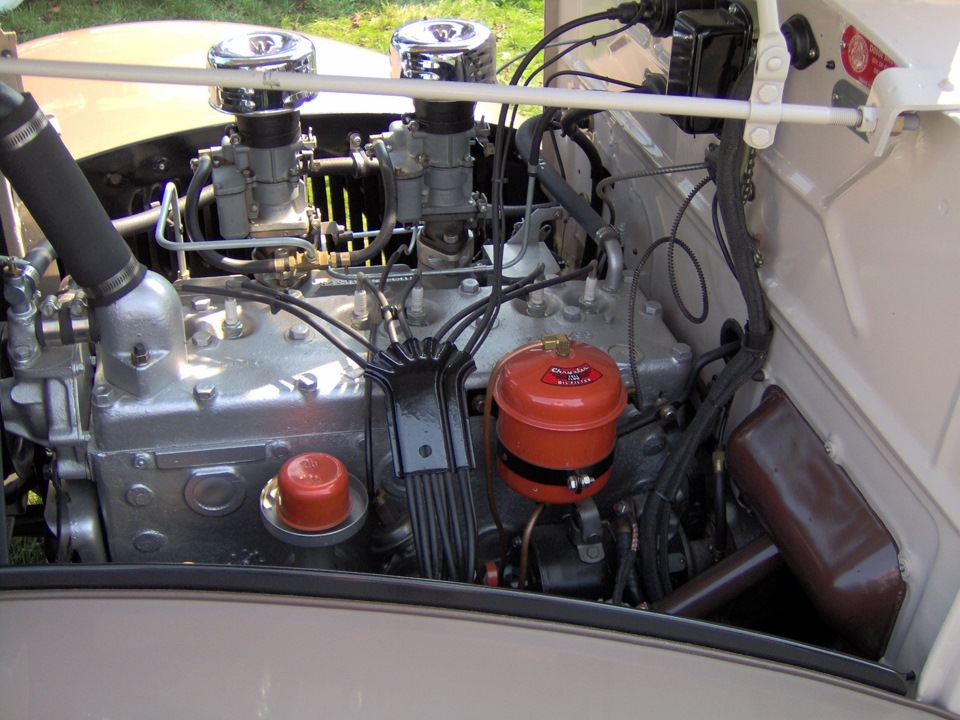

Теперь скажу немного о перспективе применения этих двигателей в кастомайзинге.

ИМХО, оптимально использовать этот красивый мотор, обладающий своим неповторимым звуком работы и хорошей тягой с низов, при создании кастома из автомобиля Газ М20 Победа либо пикапа из Газ 51/52. Мотор при определенных доработках надежен, неприхотлив и идеально выглядит под капотом ретро автомобиля.

Между прочим, версия Победы для НКВД/КГБ (Газ М20Г), была оснащена именно этим 6 цилиндровым агрегатом.

Масса двигателя в снаряженном состоянии составляет около 250 кг.

Источник

Общий обзор двигателя ГАЗ-52, 51

На львовских автопогрузчиках АП-4014, 40814, 4045 устанавливается шестицилиндровый бензиновый четырехтактный карбюраторный двигатель ГАЗ-52/51, отличающийся высокой износостойкостью и экономичностью, простотой обслуживания, ухода и ремонта, а также надежностью работы.

Эти свойства двигателя, определяемые в основном его конструктивными особенностями, могут быть использованы полностью только при соблюдении правильной эксплуатации и ремонта.

Знание конструкции двигателя, условий работы отдельных его деталей, материалов, из которых они изготовлены, и технических условий на них обеспечивает успешную и бесперебойную эксплуатацию и, следовательно, рентабельную работу львовского погрузчика в целом.

Маркировка двигателей ГАЗ-51. Основная масса двс, выпускаемых заводом, укомплектовывается блоками, имеющими диаметр цилиндра 81,88 мм и коленчатыми валами с диаметрами шатунных и коренных шеек, равными соответственно 51,5 и 64 мм.

Незначительное количество моторов (не более 5%) выпускается заводом с диаметром цилиндров 82,12 мм (второй производственный стандарт по блоку) и с диаметром шатунных и коренных шеек, уменьшенными на 0,25 мм против стандартных (второй производственный стандарт по коленчатому валу).

Буквенная маркировка двигателя, соответствующая той или иной его комплектовке, нанесена непосредственно за порядковым номером двигателя на площадке, отлитой с левой стороны блока цилиндров в верхней его части.

Эта маркировка дает возможность заранее, до постановки агрегата в ремонт (эксплуатационный или капитальный), подобрать ремонтные поршни, поршневые кольца и вкладыши нужных размеров.

Двигатель ГАЗ-52 на львовском автопогрузчике 4045, 40814, 4081, 4014 подвешен к раме на четырех опорах. Во всех опорах установлены резиновые подушки.

Для устранения осевых перемещений, блок соединен с рамой специально регулируемой тягой, установленной с левой стороны двигателя.

Все цилиндры отлиты из чугуна в одном блоке вместе с картером. В верхней части блока цилиндров запрессованы тонкие короткие гильзы.

Головка блока цилиндров изготовлена из алюминиевого сплава, установлена на сталеасбестовой прокладке и прикреплена к блоку цилиндров на шпильках. Необходимо периодически проверять крепление головки блока цилиндров, не допуская пропуска охлаждающей жидкости и газов.

Кривошипно-шатунный механизм включает поршни, шатуны и вал коленчатый. При нормальной эксплуатации львовского автопогрузчика АП-4014, 40814, АП-4081, 4014 необходимо через 1200-1400 моточасов произвести замену поршневых колец, протереть впускные и выпускные клапаны, а также очистить головку блока цилиндров и поршни от нагара.

Шатунные и коренные вкладыши коленвала двс ГАЗ-52 нужно осмотреть и заменить в случае необходимости. Вкладыши следует заменить на стандартные или уменьшенные на 0,05 мм, а также в зависимости от износа шеек на ремонтные размеры 0,25 мм, 0,5 мм, 0,75 мм, 1,0 мм и т.д.

Газораспределительные механизм двигателя автопогрузчика состоит из распределительных шестерен, распределительного вала и деталей, ограничивающих его продольное осевое перемещение, толкателей, клапанов, их направляющих втулок и седел, пружин и деталей их крепления.

Инструкция по эксплуатации двигателя ГАЗ-51,52 в гарантийный период

1. Установку двигателя ГАЗ-51 на львовский автопогрузчик, а также его техническое обслуживание, необходимо производить в организации имеющей сертификат соответствия на данный вид работ (в приложении к сертификату должно быть указано, что предприятие имеет право на установку и
техническое обслуживание двигателей).

2. Продолжительность обкатки после установки составляет 2500 км.

Во время обкатки необходимо строго придерживаться следующих указаний:

– не трогаться с места с непрогретым двигателем ГАЗ-52 и не давать ему больших оборотов;

– во избежание преждевременного износа двигателя не следует превышать скорость движения: первая передача — 7 км/ч, вторая передача — 14 км/ч, третья передача — 20 км/ч, четвертая передача — 35 км/ч

– загрузка автопогрузчика в обкаточный период не должен превышать 2,5 т;

– добиваясь плавной работы двигателя ГАЗ-51 на холостом ходу нужно устанавливать несколько повышенные обороты;

– перед первым выездом произвести смазку всех точек двигателя, предусмотренных заводом-изготовителем;

– использовать только сертификационные масла и рабочие жидкости;

– после пробега 500 – 1000 км необходимо сменить масло в двигателе, на предприятии технического обслуживания;

– в течение обкатки необходимо особенно внимательно следить за состоянием двигателя, все ослабевшие гайки нужно своевременно подтягивать.

3. По окончании обкатки необходимо произвести следующие виды работ:

– проверить зазор между толкателями и клапанами газораспределительного механизма;

– сменить масло в картере;

– проверить зазор между контактами прерывателя и установку зажигания и при необходимости отрегулировать;

– произвести полную протяжку двигателя.

ЗАПЧАСТИ ДЛЯ ЛЬВОВСКИХ ПОГРУЗЧИКОВ АП-4014, 40814, АП-4081, 40810, АП-40811, 40816, АП-41030 ЛЕВ

ИНСТРУКЦИИ ПО ЭКСПЛУАТАЦИИ ЛЬВОВСКИХ АВТОПОГРУЗЧИКОВ

Запасные части для львовских автопогрузчиков грузоподъемностью 5 тонн любых моделей

Источник

Газ 51 технические характеристики, двигатель, КПП

Грузовые автомобили ГАЗ 52 являются символом советской эпохи. Силовые агрегаты, установленные на этих транспортных средствах, настолько надежны, что пользуются популярностью среди многих автомобилистов и в наши дни. Шестицилиндровый рядный двигатель газ 52 может успешно работать на бензине и сжиженном газе. Основная марка бензина – А 72. После модернизации головки блока цилиндров увеличен показатель степени сжатия, в результате, мотор перешел на потребление бензина А-76. Для удобства водителей на корпусе новой головки выбито цифровое обозначение: «76».

Устройство двигателя ГАЗ 52

Новое обозначение этого силового устройства ГАЗ 52-01. Такая маркировка была присвоена ему в результате модернизации мотора ГАЗ-51. Основная цель была достигнута, максимальная мощность форсированного двигателя ГАЗ 52 стала равна 75 лошадиных сил.

Перечень целевых изменений в конструкции:

Показатель степени сжатия остался без изменений – 6,2. С целью унификации с узлами и деталями двигателей автомобилей семейства ГАЗ-53, многие элементы не претерпели изменений. Список соответствующих унифицированных деталей и узлов:

Технические характеристики двигателя ГАЗ 52

Внешность

Дизайн нового ГАЗона кардинально отличался от предыдущей модели. Кстати, кабина ГАЗ-52-04 стала основной для создания 53-го ГАЗона. Спереди – круглые стеклянные фары и массивная трапециевидная решетка радиатора. В отличие от 53-й модели, она красилась в цвет кузова. Также здесь были другие прорези для радиатора. Последний был меньших размеров, так как на ГАЗ-52-04 ставился менее объемный мотор. Что касается дизайна крыльев, капота и других элементов, они не претерпели изменений даже на 53-м ГАЗоне. Внешность получилась довольно удачной для тех времен. Для удобства посадки на грузовике есть железная подножка. Дверные ручки – металлические. Впрочем, пластиковых деталей здесь было всего несколько. Как выглядит ГАЗ-52-04? Фото машины читатель может увидеть в нашей статье.

Отметим, что данная модификация представляла собой не просто короткобазный, а укороченный бортовой грузовик. Кузов был деревянным, с железными замками. Некоторые версии оснащались гидравлическим подъемником. Среди отличий данной модификации стоит отметить расположение глушителя. Он находился с левой стороны. На других ГАЗонах глушитель располагается по правую сторону.

Что говорят про качество металла отзывы? Владельцы отмечают, что кабина ГАЗона практически не гниет. И это несмотря на то, что машине уже около полувека. Качество покраски тоже заслуживает похвалы. Что примечательно: даже заброшенные экземпляры, покрытые внешне ржавчиной, не имеют сквозных дыр – настолько был качественным советский металл.

Особенности эксплуатации двигателя ГАЗ 52

В 1978 году заводом-производителем был издан специальный сопроводительный документ «Руководство по эксплуатации ГАЗ- 52». Здесь подробно описывались эксплуатационные параметры, а также рекомендации по техническому обслуживанию и использованию данного двигателя внутреннего сгорания.

Известно, что силовой агрегат ГАЗ 52 обладает следующими особенностями:

Исходя из этого, водителям даны следующие рекомендации:

Модификации

За 29 лет серийного производства на базе стандартной версии выпустили множество разновидностей, которые использовались в различных отраслях народного хозяйства:

На шасси устанавливали различное оборудование, благодаря чему получались бензовозы, пожарные автомобили, самосвалы и многое другое.

Модернизация и технические доработки двигателей ГАЗ 52

Наиболее частой поломкой в данном двигателе внутреннего сгорания всегда считался преждевременный износ вкладышей шатуна при эксплуатации транспортного средства на повышенных оборотах. Это была его, так называемая, ахиллесова пята. Этот недостаток приносил водителям немало неприятностей и множество хлопот.

Все дело в том, что в данных деталях было предусмотрено всего одно отверстие для прохождения смазочной жидкости, что было недостаточно для этих узлов. Удачным решением послужили подсказки опытных механиков. Они предложили использовать вкладыши, позаимствованные у ЗИЛ-130. Эти детали идеально вписываются по размерам вместо старых образцов. Материал изготовления вкладышей от ЗИЛ 130 – сплав стали с алюминием. Этот материал настолько тверд, что просверлить дополнительное отверстие для прохождения моторного масла в домашних условиях невозможно. Отличным решением явилась проточка специальных канавок в верхнем мягком слое металла. В результате появления канавок шириной и глубиной в 2 миллиметра, прохождение смазочного материала существенно улучшилось.

Совет: Чтобы масло не утекало через отверстие в шатуне, рекомендуется закупорить его при помощи подручных средств. Например, подойдет небольшой кусочек фольги.

После проточки канальцев было отмечено существенное снижение напора масла в системе смазки, что не позволяло эксплуатировать транспортное средство при повышенных оборотах коленчатого вала (менее 70 км/час). Что помогло? Двигатель ГАЗ 52 стал совсем неубиваемым, после проведения работ по уменьшению зазоров между шестеренками в масляном насосе, в результате чего заметно повышается давление в смазочной системе.

Изменение высоты масляного насоса и снижение веса поршней двигателя ГАЗ 52

Нарезание канавок на шатунных вкладышах – не единственное новшество, которое способно улучшить характеристики двигателя внутреннего сгорания.

Преимущества, полученные в результате снижения веса поршней:

Интересно: Некоторые механики практикуют установку головки ГБЦ без привычной прокладки. Замечено, что расстояние между цилиндрами здесь очень невелико. На небольших промежутках прокладка ГБЦ не выдерживает сверхвысоких температур в 2000°С и полностью сгорает. Взамен прокладки предложено использовать специальную термостойкую пасту.

Совет: Вдобавок к перечисленным модернизациям, мастера советуют сменить в смазочной системе двигателя ГАЗ 52 рекомендуемые минеральные сорта моторного масла на высококачественную синтетику.

Чем интересно форсирование двигателя ГАЗ 52

После подобных нехитрых модернизаций основные проблемы двигателя ГАЗ 52 полностью исчезли. Теперь ему не страшна ежедневная эксплуатация на предельных оборотах коленвала при любых условиях:

Важно: Информация, размещенная в предыдущем разделе, содержит данные, основанные на рекомендациях опытных автовладельцев, проводивших форсирование двигателя ГАЗ 52.

Основные достоинства двигателей ГАЗ 52:

размеры шатунных шеек

Также межремонтные вклады ставятся без расточки шеек коленвала, учитывая износ оных. Размеры идут через каждые 25 соток, плюс-минус допуск.

Схема карбюраторного двигателя ГАЗ-52

С коробкой перемены передач и механизмом сцепления в продольном разрезе:

1. Бензонасос; 2. Кран радиатора; 3. Механизм сцепления; 4. Корпус КПП; 5. Газовая магистраль; 6. Привод слива охлаждающей жидкости; 7. Карбюратор К-126И; 8. Фильтр воздухоочистителя.

Двигатель ГАЗ 52 в поперечном разрезе:

1. Сливная пробка; 2. Маслоприемник; 3. Картер; 4. Вентиляция; 5. Насос масляный; 6. Отопительное устройство; 7. Катушка системы зажигания; 8. Фильтр грубой очистки.

Выводы

Особенности крепления двигателя ГАЗ 52

Силовой агрегат устанавливается на раму транспортного средства. Крепление осуществляется в 4-х точках в местах расположения специальных опорных подушек, изготовленных из резины с вулканизированными металлическими арматурными вставками. Лапы корпуса двигателя надежно фиксируются к опорам.

При креплении корпуса двигателя используются:

Зазоры между лапами корпуса двигателя и опорами устраняются при помощи надежной затяжки резьбовых соединений.

Как производится техобслуживание двигателя ГАЗ 52

В комплекс работ по техническому обслуживанию мотора ГАЗ 52 входят следующие пункты:

Моторное масло в двигателе ГАЗ 52 необходимо менять после пройденного пути, равного 5 – 7 000 километров. Интервал между данными операциями изменяется в сторону уменьшения/ увеличения, в зависимости от степени тяжести условий работы транспортного средства. Количество, достаточное для замены смазочного материала в двигателе ГАЗ 52, колеблется от 7 до 8 литров.

Перечень рекомендованных марок моторного масла для двигателя ГАЗ 52:
