Компоновка и основные элементы КНС

Компоновка и конструктивное решение КНС зависят от глубины заложения подводящего коллектора, грунтовых условий, типа применяемых насосов (го­ризонт. или вертикальные), от степени автомати­зации управления насосными агрегатами.

Практикой установлены следующие конструктивные типы НС: 1) круглые в плане или прямоугольные; 2) со встроенным или отдельно стоящим приемным резер­вуаром; 3) с насосами, расположенными выше или ниже уровня жидкости в приемном резервуаре.

Выбор типа НС основывается на технико-экономическом сравнении вариантов. Для ориенти­ровочного выбора варианта можно руководствоваться следующими рекомендациями: выбор типа здания в плане зависит от грунтовых условий и метода производства работ, а также от размера станции. Круглые в плане станции более удобны при сооружении опускным способом, однако при большом числе насосов такая форма зданий неэкономична. Поэтому для крупных станций с числом насосов более 3-4 предпочтительнее прямоугольные в плане здания. Такая форма здания удобна и при устройстве станций мелкого заложения с любым количеством агрегатов.

Тип НС выбирают в зависимо­сти от места расположения станции, а место расположения, в свою очередь, зависит от рельефа ме­стности, гидрогеологической ситуации и санитарных норм. По санитарным нормам, например, расстояние между зданием НС, перекачивающей хозяйственно-фекальные сто­ки, и жилым или общественным зданием должно быть не ме­нее 25 м. Участок для сооружения НС должен нахо­диться на территории, не заливаемой паводковыми водами. При выборе участка следует предусматривать возможность устройства аварийного сброса. НС, перекачивающие стоки с какого-либо объекта (города, предприятия), следует располагать как можно ближе к объек­ту, так как в этом случае уменьшается длина дорогостоящих самотечных коллекторов.

Также можно смотреть [Лобочев П.В. Насосы и насосные станции, стр. 166-167

Вспомогательные и бытовые помещения КНС

Условия труда обслуживающего персонала на КНС осложняются соприкосновением с жид­костью, несущей большое количество механических, химических и бактериальных загрязнений. Поэтому на КНС должны быть приняты все меры для охраны труда персонала. Прежде всего, это относится к вентиляции. Помещения КНС, и особенно приемный резервуар с грабельным отделе­нием, должны иметь надежную вентиляцию. В здании НС с обслуживающим персоналом необходимо предусмат­ривать помещения для душевой и раздевалки с раздельным хранением спецодежды. К зданию НС должен быть подведен хозяйственно-питьевой водопровод. Подводку воды в приемный резервуар от хозяйст­венно-питьевого водопровода осуществляют с устройством для разрыва струи. Бак разрыва струи устанавливают в верхней ча­сти здания НС. Вода требуется и для смыва грязи с полов в грабельном помещении приемно­го резервуара.

Примеры компоновки КНС

На рис. 8.13 приведены план и разрез типовой КНС на два насоса ЗФ-12 при глубине заложе­ния подводящего коллектора от 4 до 7 м. Общая подача станции – от 20 до 90 м 3 /ч. Типовой проект может быть использован для устройства как районной, так и главной НС (для небольших объектов).

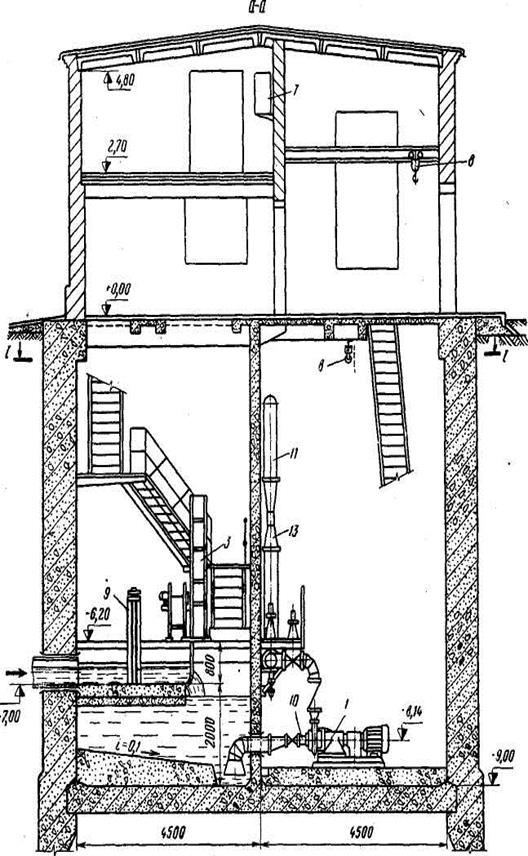

Рис. 8.13. КНС на два насоса ЗФ-12: /—центробежный насос ЗФ-12 с электродвигателем; 2 — вихревой насос 1В-0,9м; 3 — механизированная решетка РМВ 600/800; 4 — дырчатое ко­рыто; 5 — дробилка Д-За; 6 — решетка с ручной очисткой; 7 — бак разрыва струи; 8 – таль ручная червячная г/п 1 т; 9 — то же, г/п 0,5 т; 10 — кошка ручная; 11— датчик индукционного расходомера; 12 — подводя­щий коллектор

Эта НС предназначена для перекачки хозяйственно-бытовых и близких к ним по составу производственных: сточных вод с нейтральной или слабощелочной реакцией. НС имеет круглую в плане подземную часть диаметром 8 м и наземную прямоугольную часть размером 9X9 м.

В подземной части здания расположены машинный зал и отделенные от него водонепроницаемой стенкой прием­ный резервуар и грабельное помещение. В наземной части здания размещаются щиты управления двигателями, приборы контроля и устройства автоматики, вентиляционно-отопительное оборудование, служебные помещения, душевая, санитарный узел, монтажные площадки и г/п устройства. Емкость приемного резервуара около 35 м 3 . Дно приемного резервуара имеет уклон 0,1 к приямку для всасывающих воронок насосов. Грабельное помещение оборудовано вертикальной решеткой с механизированной очисткой типа РМВ 600/800,молотковой дробилкой типа Д-За, резерв­ной решеткой с ручной очисткой и дырчатым корытом для сброса загрязнений с резервной решетки.

Лобочев П.В. Насосы и насосные станции, стр. 168

Рис. 8.14. Типовая НС ø 7,5 м на два агрегата

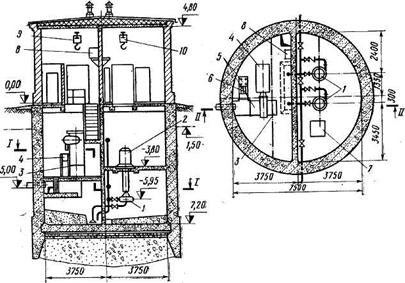

Типовая НС диаметром 7,5 м на два агрегата с насосами 4ФВ-5м приведена на рис. 8.14. Подача станции 90-150 м 3 /ч. В станции имеются два отделения: грабельное и машинный зал. Так как в машинном зале установлены вертикальные фе­кальные насосы 4ФВ-5м, он разделен на два этажа. В нижнем установлены насосы, а в верхнем – электродвигатели. Применение вертикальных насосов позволило уменьшить размеры станции при одновременном увеличении ее подачи.

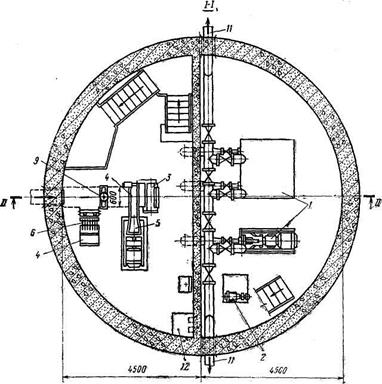

Рис. 8.15. КНС на три агрегата 5Ф-12

1 – центробежный насос 5Ф-6 или 5Ф-12; 2 – вихревой насос 2,5В-1,8м; 3 – решетка вертикальная РМВ 600/800; 4 – дырчатое корыто; 5 – дробилка Д-За; 6 – решетка с ручной очисткой; 7 – бак разрыва струи; 8 – таль ручная передвижная грузоподъемностью 1 т; 9 – затвор с ручным приводом; 10 – всасывающий патрубок насоса; 11 – напорный трубопровод; 12 – люк; 13 – труба Вентури

Верхнее строение здания НС.

Схема компоновка сооружений НС, тип основного оборудования, его размещение в машинном здании, размеры и конструкции верхнего строения тесно связаны между собой.

Верхнее строение водопроводной НС представляет собой, как правило, обычное промздание, которое в зависимости от размеров и грузоподъемности подъемно-транспортных средств м.б. бескаркасной или каркасной конструкции. Бескаркасную конструкцию чаще всего выполняют из кирпичной кладки, а иногда из сборных бетонных или кирпичных монолитных блоков. При высоте стен до 6 м и массе самой тяжелой детали до 3000 кг, толщина стен принимается в 2 кирпича. Монорельсы тельферов и продольные пути кран балок подвешивают к балкам перекрытия.

Каркасную конструкцию верхнего строения принимают в зданиях крупных насосных станций, когда масса самой тяжелой детали превышает 5000 кг. (Турк стр. 182)

Несущий каркас здания состоит из системы колонн, на которые опираются фермы, перекрытия и подкрановые балки. Балки и колонны м.б. выполненные только из металла, монолитного или сборного железобетона или их различных сочетаний. Применение металлических и железобетонных колонн позволяет быстрее ввести в действие кран и монтажные работы внутри здания. Расстояние между колоннами зависит от размеров здания и грузоподъемности кранов и выбирается с учетом требований СНиП. Во всех случаях, необходимо, чтобы длина подкрановых балок была постоянной по всей длине здания. Обязательна также установка колонн в углах зданий и сдвоенных колонн в местах разгрузки здания деформационными швами (Турк рис. 19.19 стр. 183)

Пространство между колоннами заполняется более мелкими материалами – кирпичом, блоками или специальными стеновыми панелями.

Кровлю верхнего строения выполняют, как правило, из сборных железобетонных плит толщиной до 300 мм с утеплителем из шлака или из пенобетона. Верхнее рулонное покрытие укладывают по цементной корке толщиной 20-30 мм.

Полы устраивают с различным покрытием: в машинном зале из метлахской плитки или асфальтовые, на монтажной – площадке асфальтовые, в помещениях распределительных устройств – цементные, в служебных помещениях – деревянные.

Размер ворот для въезда на монтажную площадку назначают в зависимости от габаритов транспортных средств и транспортируемых деталей. Ворота д.б. утеплены.

Для прохода в здание НС в воротах предусматривают дверь, т.к. вороты обычно закрыты. Других входов в здание НС делать не рекомендуется, за исключением специальных входов в помещение эл. хозяйства (Турк стр. 183).

Нам важно ваше мнение! Был ли полезен опубликованный материал? Да | Нет

Источник

Грабельное оборудование для КНС

Предназначенное для оснащения КНС грабельное оборудование можно купить у нас

Мы продаем разное оснащение для КНС. Есть у нас и грабельное оборудование, которое является надежным, прочным, долговечным и эффективным в работе.

Канализационные насосные станции неотъемлемый атрибут любой канализационной системы. Они в обязательно порядке имеют грабельное отделение. Именно в нем осуществляется первичная очистка и переработка разнообразных крупных примесей сточных вод. Обеспечивает выполнение этих операций специальное грабельное оборудование.

Предлагаем качественное оборудование для грабельного отделения КНС

Любая система отвода и очистки канализационных стоков включает и КНС – канализационную насосную станцию. Она предназначена для частичной переработки, механической очистки сточных вод и перекачки жидкости в самотечные трубопроводы. КНС представляет собой отдельное сооружение, которое состоит из нескольких помещений. Одним из них является грабельное отделение.

Назначение

Грабельное отделение КНС предназначено для грубой очистки сточных вод, от крупных предметов – веток, брусков, коробочек, бутылок, целлофановых пакетов и т.д. Фильтрующим элементом, которым оснащается подобное помещение, является специальная наклонная решетка именуемая граблями. Отсюда и название этого отделения канализационной насосной станции. Кроме этого, оно может оснащаться специальными дробилками, которые измельчают мелкие предметы до определенных размеров (фракций) позволяющих им просочится через фильтрующие решетки. Дробилки приводятся в действие специальными электромоторами.

Подобная очистка требуется не только для недопущения засорения канализационных протоков, но и предупреждения поломки дорогостоящего насосного оборудования, которым оснащаются подобные объекты, придания определенных характеристик, однородности сточным водам для их подачи дальше для отстоя, химической, более тонкой очистки и т.д.

Как функционирует?

Из резервуара, который накапливает сточные воды, обеспечивает их определенный отстой, они подаются в грабельное отделение, где сразу поступают на специальные решетки. Эти элементы КНС не допускают дальнейшего прохождения вместе со сточными водами крупных и твердых предметов. Они впоследствии извлекаются рабочими, при проведении периодического технического обслуживания подобного сооружения. Содержащиеся в них фракции и предметы подвергаются измельчению на специальных дробилках. Это делает консистенцию сточных вод более однородной, облегчая их откачку и подачу на другие сооружения, входящие в канализационную систему, для дальнейшей переработки и более тонкой очистки.

После этого стоки попадают в насосы, которые под давлением нагнетают их в сточные коллекторы расположенные выше, чем КНС.

Отдельные элементы, которые устанавливаются в грабельном помещении

Основным грабельным оборудованием является специальная решетка, обеспечивающая очистку сточных вод от крупных примесей. Ячейки этой решетки могут иметь разный размер. Прутья решетки производят из нержавеющей стали, поэтому они являются устойчивыми к воздействию влаги и разнообразных химических веществ которые могут содержаться в сточных водах. Грабельная решетка устойчива к достаточно сильным механическим воздействиям. Она не деформируется, не ломается. Обладает слабой адгезией с окружающей средой, поэтому для образования на ней сильного налета требуется продолжительный период времени. Кроме этого, специальные движущие элементы эффективно очищают ее от подобных образований (самоочищающиеся решетки). Но это редко происходит, так как в системе имеет место постоянный ток загрязненных вод. Удаление отсеянных при ее помощи предметов периодически осуществляется рабочими. Делать это нужно постоянно, так как накопление крупных предметов может привести к снижению эффективности работы станции, скорости тока рабочей среды.

Вторым по важности оборудованием являются специальные дробилки. Они осуществляют измельчение разнообразных предметов из полиэтилена, пластика, ткани, древесины и т.д. Используются для создания сырья для вторичной переработки, измельчения фракций до таких размеров, которые в составе рабочей среды могут быть перекачаны насосами или подаваться ленточными конвейерами к месту погрузки. Подобная переработка позволяет сократить площади мест хранения, снизить затраты на транспортировку подобного вторсырья к месту последующей переработки.

Нередко дробилки устанавливаются в корпусе решетки. Таким образом, они превращаются в решетки-дробилки, универсальное оборудование, способное производить одновременно очистку и измельчение содержащихся в сточных водах крупных примесей.

Определенное грабельное оборудование предусматривается еще на стадии проектирования насосной станции

В любой КНС подобное грабельное помещение, является обязательным элементом, без которого ее не примут в эксплуатацию. Поэтому оно должно быть изначально включено в проект. При этом важно спроектировать место расположения грабельного оборудования, с этой целью создается схема насосной станции. Подобрать такое, которое будет соответствовать КНС по мощности, пропускной и перерабатывающей способности.

К его выбору необходимо подойти со всей ответственностью, важно найти по-настоящему качественное оборудование способное прослужить длительный период времени и обеспечивать эффективную очистку сточных вод.

Наши предложения

Компания занимается производством и установкой КНС разных типов и мощностей, в зависимости от потребностей заказчика, определенного уровня загрязненности, объемов сточных вод, которые могут образовываться на конкретном объекте. В рамках строительства подобных сооружений, создания конструкций, мы занимается изготовлением грабельного оборудования.

Каждая насосная станция по-своему уникальна, так как предназначена для обеспечения водоотведения от конкретного объекта. При подготовке проекта строительства подобного сооружения, производстве требуемого для его оснащения грабельного и прочего оборудования мы учитываем возможные (расчетные) объемы поступления сточных вод, их состав, уровень содержания в сточных водах разнообразных предметов, изготовленных из пластика, полиэтилена, дерева, поролона, прочих легких изделий из синтетических и природных материалов.

На основании полученных данных нами создается грабельное оборудование способное обеспечить переработку и очистку сточных вод в пиковых для конкретного объекта объемах. Это позволяет избежать их вытока из резервуаров, предназначенных для накопления и отстоя.

Любое из подобных изделий является надежным, производительным. Качественные материалы, которые мы используем для их изготовления, обеспечивают им долговечность, прочность и стойкость к разным факторам окружающей среды.

Мы делаем его на заказ, сами проектируем или создаем по чертежам клиента. Цены на наше грабельное оборудование для КНС гарантированно понравится любому заказчику.

Источник

Большая Энциклопедия Нефти и Газа

Грабельное помещение

Для вентиляции машинного зала предусмотрена установка дефлектора. Вентиляция грабельного помещения механическая при-точно-вытяжная с пятикратным обменом воздуха в час; в зимнее время воздух подогревается. [20]

Емкость приемного резервуара 30 м3, что соответствует 10-минутной максимальной производительности одного насоса. В грабельном помещении установлены две решетки, из которых одна ( основная) принята с механизированными граблями. [21]

Для задержания твердых отбросов предназначена механизированная малогабаритная вертикальная решетка, установленная в приемном резервуаре. В грабельном помещении установлена молотковая дробилка для измельчения отбросов, которые после дробления подаются в сточную воду перед решеткой. [22]

Как и в двух предыдущих станциях, подземная часть здания разделена глухой водонепроницаемой перегородкой на две части: приемное помещение и машинный зал. В первом размещены резервуар, емкость которого составляет около 45 м3, и грабельная. Оборудовано грабельное помещение так же, как в двух предыдущих станциях. [23]

На рис. 7.3 показана канализационная насосная станция с вертикальными насосами. В машинном помещении установлены два вертикальных насоса марки ФВ 144 / 46 производительностью 144 м3 / ч каждый. Отбросы задерживаются вертикальной механизированной решеткой, расположенной в приемном резервуаре. В грабельном помещении установлена молотковая дробилка для измельчения задержанных отбросов. Для монтажа и демонтажа оборудования установлены тали. Управление насосными агрегатами автоматизировано. [24]

В связи с возможностью попадания газа в помещение машинного зала, грабельных и дробил ок обслуживающему персоналу насосных станций запрещено курить fi пользоваться приборами с открытым огнем в помещениях. В целях предосторожности в указанных помещениях должны быть сделаны соответствующие надписи в виде плакатов. Выключатели на электроосветительной сети располагают не в помещениях приемного резервуара и фашинного зала, а в тамбурах при входе в них. Электрическое освещений в этих помещениях принимают во взрывобез-опасном исполнении. В приемном резервуаре и грабельном помещении газовая сварка и электросварка запрещены, так как раскаленная окалина опасна и может служить причиной взрыва. [27]
