градирни тэц что внутри
Что внутри 185 метровой башенной градирни
Я тоже ожидал увидеть что-то более эпичное, но это наиболее эффективное оборудование для охлаждения оборотной воды на промышленных предприятиях. В такой градирне тяга для циркуляции воды образуется естественным путем с помощью вытяжной башни.

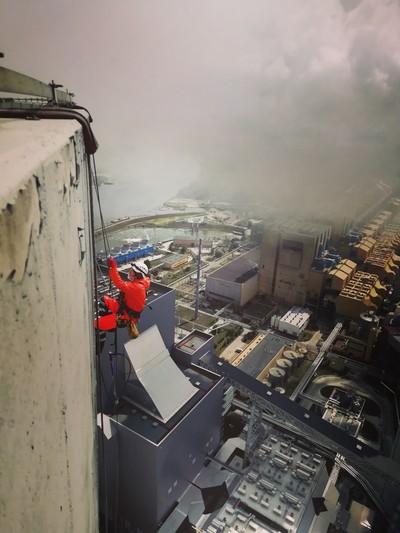

Ну и вид сверху, выход наверх занимает порядка 20 минут, но вылезать туда более дву раз в день желания нет.
Энергетика
151 пост 1.6K подписчиков
Правила сообщества
3.Нарушение общих правил Пикабу
4. Запрещается прямое или косвенное оскорбление участников сообщества и их работ, язвительный тон, мат
5. Публикуя пост, будьте готовы к критике, в том числе неадекватной
Нарушение правил сообщества влечет за собой БАН.
Что делает мужик наверху?
Поясни пожалуйста, что там внизу за труба?
На дне я ожидал увидеть такое:
А почему пар у вас женского рода? Профессиональный сленг, или вы совсем не про водяной пар?
Там пары проходят для нерадивых студентов.
Часто совмещают дымовую трубу и градирню. И трубу строить не надо и тяга теплым дымом создается на халяву. И народ на клубы из градирни спокойнее реагирует, думает что это не вредный выброс как из труб. Но тут больно чистенько, возможно не дымоудаление, а какой то другой технологический выхлоп, может не запущена еще. Может ТЭЦ газовая, выхлоп чистенький после сероудаления и сажевый фильтр может есть..
Первый раз слышу про такое, хотя работаю в данной сфере. Можно пруфы?
Работа классической электростанции во время производства тепловой и электрической энергии сопряжена с сжиганием природного топлива и испарением охлаждающей воды. Освободившиеся в результате газы и пар уходят по трубам в атмосферный воздух.
Система с совмещенным паро-газоудалением значительно увеличивает скорость поступающего для охлаждения воздуха и как следствие улучшает сам процесс, не требуя при этом лишних площадей для установки труб.
Получившиеся после сгорания топлива дымовые газы доставляются в газораспределитель внутри градирни, и через сопла расходятся по башне, создавая дополнительный эжектирующий эффект и обеспечивая технический результат. Эжекционный эффект становится возможным за счет того, что температура и скорость поступления дымовых газов гораздо выше, чем у смеси пара и воздуха. Объем и скорость охлаждающего воздуха увеличивается, что делает глубину охлаждения больше.
При такой системе отсутствует необходимость строительства дымовой трубы, концентрация вредных веществ остается такой же.
Основные преимущества совмещения градирни с дымовой трубой:
Снижение приземной концентрации загрязняющих веществ, за счет увлечения дымовых газов потоками воздуха.
Повышение тяги и эффективности охлаждения воды при обтекании воздухом.
Упрощение конструкции тракта дымовых газов за электрофильтрами и схемы включения сероочистки.
Экономия территории, за счет совмещения внутри градирни дымовой трубы и оборудования сероочистки.
Недостатки совмещения градирни с дымовой трубой:
Необходимость увеличения антикоррозионной стойкости стен градирни.
Увеличение длины газоходов и циркводоводов.
Негативное влияние сильного ветра на высоту подъема дымовых газов.
Негативное влияние на высоту подъема дымовых газов в периода пуска системы охлаждения, особенно в зимний период.
Градирня ТЭЦ
Содержание статьи
ИСТОРИЯ ВОЗНИКНОВЕНИЯ ТЭЦ
В XIX веке электричество плотно вошло в мировую цивилизацию, и жизнь человека кардинально изменилась как в промышленной деятельности, так и на бытовом уровне.
Глобальная эпоха электричества в России началась после становления советской власти, которой надо отдать должное в развитии энергетики по стране в целом. Электрификация молодой Страны Советов являлась самой приоритетной задачей правительства рабочего пролетариата и крестьян. Страна нуждалась в подъёме промышленности и сельскохозяйственного комплекса, развить которые было невозможно без новых технологий, применяемых в капиталистических странах с использованием электричества и пара.
ОТВЕТЬТЕ ПРАВИЛЬНО НА 5 ВОПРОСОВ ПО СТАТЬЕ И ПОЛУЧИТЕ ГАРАНТИРОВАННЫЙ ПОДАРОК
Электрические сети развивались такими темпами, что уже через шесть лет достигнута половина программы, а ещё через пятилетку производство электроэнергии поднялось в разы. Энергетическая промышленность Советского Союза шагнула на уровень мировых лидеров и была в первой тройке с Соединенными Штатами Америки и Германским государством. Вывести из экономического кризиса страну без развития энергетики за полтора десятка лет до уровня самых развитых держав планеты не смог бы никакой экономический стратег.
Для реализация программы ГОЭЛРО необходимо было строительство дополнительных специальных станций, которые должны были производить электрическую энергию и пар. Впоследствии такие станции получили название теплоэлектроцентраль или сокращённо – ТЭЦ.
На сегодняшний день почти в каждом российском городе имеется по несколько ТЭЦ, которые обеспечивают теплом и светом наши дома и промышленные предприятия.
ДЛЯ ЧЕГО НУЖНА ТЭЦ И КАК РАБОТАЕТ?
Работа ТЭЦ заключается в выработке пара и преобразовании его энергии в электрическую. Происходит это следующим образом:
Газ (уголь или мазут), сгорающий в специальных камерах огромных котлов, выделяет большое количество тепла, которое передаётся специально очищенной воде, а та, в свою очередь, преобразуется в пар с высокими температурой и давлением. Обладающий огромным потенциалом водяной пар направляется к множеству сопел, на выходе из которых он приобретает кинетическую энергию. Такое превращение происходит при переходе газа с высоким давлением в среду с меньшим давлением. Затем пар воздействует на криволинейные лопатки ротора турбины, который вращается, совершая механическую работу.
Подобрать вентиляторную градирню
Ответьте на 5 вопросов и получите ТКП вентиляторной градирни для вашего производства и гарантированную скидку
Но это ещё не всё, на что способен нагретый в котлах пар. Поскольку на выходе из турбины он всё ещё обладает достаточно высокой энергией, то основная часть его используется для нагрева сетей, которые и создают благоприятные условия для проживания в наших квартирах.
Такая работа пара является основным принципиальным циклом для выработки электричества и тепла. Чтобы такой цикл повторить снова и снова, пару необходимо постоянно обладать достаточной энергией. Поэтому его обращают в жидкость, которую направляют в нагревательные котлы.
ДЛЯ ЧЕГО ГРАДИРНИ НА ТЭЦ?
Обращение из парообразного состояния в жидкое происходит в конденсаторных установках путём понижения давления и уменьшения температуры. Существует два основных типа таких устройств:
В настоящее время практически на всех ТЭЦ используются поверхностные конденсаторы, т.к. они обладают рядом существенных преимуществ перед смешивающими. Оборотная вода, поступающая на градирни, идет как раз для охлаждения этих аппаратов.
Поверхностный конденсатор с водяным охлаждением имеет следующую общую схему:
Через горловину 4 пар после турбинной установки попадает в аппарат, где после контакта с трубками 2 конденсируется и превращается в жидкость. Конденсат скапливается внизу и из патрубка 5 откачивается для подачи в водогрейные котлы. В трубках же используется вода, которая как раз и охлаждается на градирнях. На рисунке вода подается через патрубок 1 и, пройдя по трубкам и сменив направление, возвращается в водооборотный цикл через патрубок 3.
Кроме этого на конденсаторе устанавливается патрубок для удаления попавшего в аппарат воздух. Специальным насосом он отсасывается вместе с небольшим количеством не успевшего сконденсироваться пара.
Что же происходит, если градирни не справляются со своей задачей и не дают необходимого охлаждения?
В этом случае снижается вакуум в конденсаторах, что ведет к снижению конденсации пара. Учитывая, что вода для паровых котлов должна быть подготовлена определенным образом, обессолена, не содержать других примесей, то её восполнение обходится довольно дорого. Это постоянные затраты.
Кроме того, возрастают разовые затраты на ремонт турбин, требуется замена большего количества лопаток, происходит ускорение коррозии.
Вот почему даже большие разовые затраты на модернизацию градирен выгоднее, чем компенсация потерь от их неэффективной работы.
Ну а на градирне происходит следующий цикл. Забрав определённое количество тепла от конденсатора, нагретая вода по водной магистрали направляется обратно в охладительную башню, но уже в водораспределительную систему. Здесь, через специальные водоразбрызгивающие сопла, обеспечивается равномерное разбрызгивание по всей поперечной площади и обильным ливнем орошается слой, состоящий из блоков оросителя. Ороситель обеспечивает основное охлаждение жидкости до оптимальной температуры путём замедления стекания, образования тонкой водяной плёнки и мелких капель, которые, в свою очередь, обдуваются потоком воздуха. Воздушный поток образуется за счёт конусной формы охладительного сооружения, разности температур и давлений внутри и снаружи. Иными словами – эффект вытяжной трубы. При таком процессе вода остывает и частично, в виде тёплой паровоздушной смеси, уносится в атмосферу. Основная масса её падает в водосборный бассейн и уже охлаждённая, насосами по трубопроводам, вновь подаётся в конденсаторы.
При обычной нагрузке ТЭЦ, одна установка охлаждает свыше 10 000 кубических метров жидкости в час. Можно себе представить, какое её количество уносится в атмосферу. К сожалению, этот процесс неизбежен. Но прогресс не стоит на месте, и найдено эффективное решение для уменьшения потерь при охлаждении – это водоуловитель. Благодаря специально разработанной конструкции, водоуловитель создаёт небольшое препятствие, в котором пар обращается в крупные капли, а те, в свою очередь, под воздействием силы тяжести, падают в водосборный бассейн. Таким образом, применение водоуловителя в открытых охлаждающих установках позволяет сократить капельный унос до 0,01-0,02 % от общего объёма.
ООО «НПО «Агростройсервис» обладает технологиями производства современных, высокотехнологичных и эффективных элементов градирен, которые позволяют не только повысить производственные показатели, но и значительно уменьшить воздействия неблагоприятных факторов на окружающую среду.
Строительство новых вентиляторных или реконструкция существующей градирни ТЭЦ позволяют рационально использовать водные ресурсы без ущерба окружающей среде и при этом значительно снизить потребление топлива для производства тепловой и электрической энергии.
Эффективное и экономное использование природных ресурсов неизбежно влечёт за собой снижение вредных выбросов в окружающую среду.
Мы знаем, как сохранить природу! Мы чистим Планету!
Что на самом деле выходит из труб ТЭЦ
Башни, выпускающие такие «белые облака», называются градирни. Еще их называют охладительными башнями. Они предназначены для охлаждения больших объемов воды в системах оборотного водоснабжения тепловых электростанций. На самом деле никакого дыма в таких устройствах быть не может. Внутри них ничего не горит, а наоборот – остужается.
Как работает ТЭЦ
Чтобы понять для чего нужны градирни, необходимо сначала выяснить как работает типовая ТЭЦ. Теплоносителем в таких теплоэлектроцентралях выступает водяной пар. Для его производства служит вода, которая чаще всего используется в системе ТЭЦ по замкнутому контуру.
Надежность работы котлов и систем теплоснабжения в первую очередь зависит от качества воды, поэтому обычная водопроводная вода здесь не годится. Так как главной задачей является предотвращение коррозии и накипи в котлах и трубопроводах, воду для них специально химически подготавливают, лишая ее кислорода, минеральных примесей, а также солей кальция и магния.
Подготовленная таким образом вода в паровых котлах превращается в пар и затем под высоким давлением поступает в паровые турбины для производства электроэнергии.
Проходя через рабочее колесо турбины, отработанный пар поступает в конденсаторы, чтобы потом снова в виде воды возвратиться в рабочий цикл производства. Но температура такой воды слишком высока, чтобы сразу вернуться в систему, поэтому для ее снижения и устанавливают градирни.
Градирни различаются по способу подачи воздуха (вентиляторные, башенные, вакуумные и брызгальные) и по направлению движения рабочей среды (с противотоком, с перекрестным током и со смешанным током).
Устройство градирни
Рассмотрим ее работу на примере самой обычной башенной градирни. Именно их чаще всего устанавливают вблизи ТЭЦ. Такие градирни самые экономичные, так как опираются на естественную тягу без использования электричества, но при этом они самые затратные в плане строительства из-за своего большого размера.
Горячая вода в такой башне подается насосами наверх к вершине башни и разбрызгивается оросительной системой, через множество специальных форсунок.
Снизу, через специальные окна, в градирню поступает воздух. Он движется вверх под действием естественной тяги, создаваемой в башне за счет перепада высоты.
При этом, часть горячей воды, успевает испариться и выходит вместе с воздухом через сопло градирни в виде пара. Другими словами, воздух как бы выталкивает часть пара наружу. Именно этот пар мы и видим в виде белых облаков над тепловыми электростанциями. Остальная часть воды, остуженная воздухом, под действием силы тяжести стекает вниз к основанию башни в специальный установленный водосборник.
А оттуда вода попадает обратно в систему. Так ТЭЦ удается экономить средства на водоподготовку.
А где тогда дым от котельных?
Другое дело – дымовые трубы, которые используются для выброса дыма из водогрейных и паровых котлов. Для нагрева воды в таких котлах в качестве топлива используется уголь, газ или мазут. А значит без процесса горения и дыма их работа невозможна. В отличие от градирен, из таких полосатых труб в атмосферу выходит дым.
Почему трубы строят такими высокими?
Большая высота дымовых труб котельных обусловлена несколькими факторами. Главный из них – экология. По понятным причинам дымовые трубы должны быть выше всех основных городских зданий. Также немаловажную роль играет наличие так называемого инверсионного слоя, или по-простому «купола».
Это невидимое скопление воздушных масс, которое препятствует вертикальному перемещению воздуха, образуя тем самым смог. Инверсионные слои называются также задерживающими. Поэтому в зависимости от местности трубы строят с учетом «пробития» такого «купола».
Вторая причина – чем выше дымовая труба, тем лучше тяга в топке котлов. А также, чем больше объем дымовых газов, требуемых для выброса, тем выше должна быть труба.
Почему заводские трубы окрашены в красно-белые полосы?
Трубы окрашивают в красно-белый цвет по требованиям авиационной безопасности.
Трубы высотой до 100 метров должны иметь окраску на 1/3 высоты трубы в виде чередующихся красно-белых полос одинаковой ширины. При этом верхняя и нижняя полосы должны быть окрашены в красный цвет. Дымовые трубы высотой выше 100 м, окрашиваются чередующимися полосами красного и белого цвета на всю высоту сооружения. То есть по количеству полос можно судить о высоте дымовой трубы.
masterok
masterokМастерок.жж.рф
Хочу все знать
Все наверное видели подобного рода сооружения и знаете, что это вовсе не труба и из нее выходит не дым.
Но давайте все же посмотрим на принцип работы и внутренее устройство градирни.
Градирни — это специальные устройства для охлаждения большого количества воды посредством направленного потока воздуха. Также их называют охладительными башнями — это более понятно звучит.
Это одно из наиболее эффективных устройств для охлаждения воды в системах оборотного водоснабжения промышленных предприятий. Высокая башня создает ту самую тягу воздуха, которая необходима для эффективного охлаждения циркулирующей воды. Вытяжные башни служат для создания естественной тяги благодаря разности удельных весов воздуха, поступающего в градирню, и нагретого воздуха, выходящего из градирни. Под оросителем располагается водосборный резервуар. Вода подается в водораспределительное устройство по размещаемым в центре градирни стоякам. Благодаря высокой башне одна часть испарений возвращается в цикл, а другая – уносится ветром. Из-за этого в округе не образуется сырости, тумана и обледенений в зимнее время, хотя возможно появление льда вокруг оросительных устройств.
Фото 2.
Необходимость охлаждать теплую воду возникает, если того требует технологический процесс на производстве или в случае охлаждения воды для чиллера с водяным конденсатором.
Для целей частичного охлаждения воды применяются градирни.
Фото 3.
Принцип работы градирни достаточно прост. Процесс охлаждения в градирнях происходит за счет частичного испарения воды и теплообмена с воздухом. Вода в градирне стекает по оросителю сбегает каплями или тонкой плёнкой. В это время вдоль оросителя проходят потоки воздуха. существует такая закономерность: в градирнях при испарении 1 % воды температура оставшейся понижается на 6 С. Потеря жидкости восполняется за счет внешнего источника. Причем свежая вода при необходимости подвергается обработке (фильтрации).
Наиболее сложным элементом башенной градирни является вытяжная башня, конструкция которой в основном определяется материалом, из которого ее сооружают.
Фото 4.
masterok
Мастерок.жж.рф
Хочу все знать
Все наверное видели подобного рода сооружения и знаете, что это вовсе не труба и из нее выходит не дым.
Но давайте все же посмотрим на принцип работы и внутренее устройство градирни.
Это одно из наиболее эффективных устройств для охлаждения воды в системах оборотного водоснабжения промышленных предприятий. Высокая башня создает ту самую тягу воздуха, которая необходима для эффективного охлаждения циркулирующей воды. Вытяжные башни служат для создания естественной тяги благодаря разности удельных весов воздуха, поступающего в градирню, и нагретого воздуха, выходящего из градирни. Под оросителем располагается водосборный резервуар. Вода подается в водораспределительное устройство по размещаемым в центре градирни стоякам. Благодаря высокой башне одна часть испарений возвращается в цикл, а другая – уносится ветром. Из-за этого в округе не образуется сырости, тумана и обледенений в зимнее время, хотя возможно появление льда вокруг оросительных устройств.
Фото 2.
Необходимость охлаждать теплую воду возникает, если того требует технологический процесс на производстве или в случае охлаждения воды для чиллера с водяным конденсатором.
Для целей частичного охлаждения воды применяются градирни.
Фото 3.
Принцип работы градирни достаточно прост. Процесс охлаждения в градирнях происходит за счет частичного испарения воды и теплообмена с воздухом. Вода в градирне стекает по оросителю сбегает каплями или тонкой плёнкой. В это время вдоль оросителя проходят потоки воздуха. существует такая закономерность: в градирнях при испарении 1 % воды температура оставшейся понижается на 6 С. Потеря жидкости восполняется за счет внешнего источника. Причем свежая вода при необходимости подвергается обработке (фильтрации).
Наиболее сложным элементом башенной градирни является вытяжная башня, конструкция которой в основном определяется материалом, из которого ее сооружают.
Фото 4.
Типы градирен
Фото 5.
Башенную градирню целесообразно использовать на больших промышленных предприятиях. Площадь сечения башни должна занимать не менее 30—40% площади оросителя. Башни градирен средней и малой производительности могут иметь очень разнообразную форму: цилиндрическую, усеченного конуса или в виде усеченной многогранной пирамиды. Башенные градирни обычно выполняются в виде оболочек гиперболической формы, которая оптимальна по условиям внутренней аэродинамики и устойчивости.
Вытяжные башни работают в очень тяжелых условиях: оболочка башен находится под воздействием влажного теплого воздуха в градирне и холодного воздуха снаружи в зимний период, на внутренних поверхностях образуется конденсат. Таким образом, важен выбор материала.
В башенных градирнях конвекция воздуха осуществляется за счет естественной тяги или ветра. Высота градирен, изготовленных из бетона, может достигать 100 метров. Площадь орошения в таком случае будет достигать 3500 кв.м. В основном, башенные градирни используются для охлаждения больших объемов воды ТЭС или АЭС.
Схемы башенных градирен с различным характером движения воздуха в оросителе приведены на рис. Оросительные устройства во всех приведенных градирнях выполняют капельного, капельно-пленочного или пленочного типа. В настоящее время в основном строят градирни с пленочными и капельно-пленочными оросителями с противоточным движением воздуха, обладающие наибольшей охлаждающей способностью.
Рис. Схемы башенных градирен с различным характером движения воздуха
а — с поперечным; б — с поперечно-противоточным; в — с противоточным
Фото 7.
Опыт применения железобетона в градирнях показывает, что оболочки башен вследствие насыщения бетона изнутри влагой и многократного замерзания и оттаивания его под влиянием температур наружного воздуха в зимний период интенсивно разрушаются. Металлические каркасно-обшивочные башни строят в районах с суровым зимним климатом. Они имеют пирамидальную форму с основанием в виде многоугольника или квадрата.
Деревянный каркас используют в градирнях, имеющих небольшую площадь.
Фото 8.
Ну а вот как там все выглядит внутри:
Фото 9.
Фото 10.
Фото 11.
Фото 12.
Фото 13.
Фото 14.
Фото 15.
Фото 16.
Фото 17.
Фото 19.
Фото 20.
Фото 21.
Фото 26.
Фото 27.
Москва. Фотография Кирилла Умрихина
Давайте осмотрим с вам еще несколько интересных сооружений : вот например Как Китай реки поворачивает, а вот Памятник из танков. Посмотрите еще как выглядит Самая крутая железная дорога в мире
