Шандоры
Шандорную стенку (см. рис. 20.1,6) можно рассматривать как плоский секционный затвор, который используют в качестве аварийного или ремонтного затвора. Только на небольших плотинах шандоры (деревянные) иногда применяют в качестве рабочих затворов.

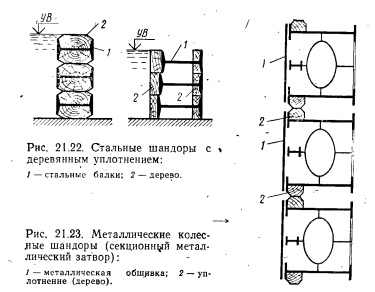

При ширине отверстия до 8 м используют шандоры, доказанные на рис. 21.22. Такие шандоры с трудом опускаются в текущую воду (вес их часто оказывается недостаточным, чтрбы преодолеть силу трения, возникающую в пазах и обусловленную гидродинамическим давлением, действующим на опускающийся шандор); поэтому их применяют только в качестве ремонтных затворов. При пролетах больше 8 м переходят к металлическим шандорам, образующим металлический секционный плоский затвор (рис. 21.23).
Несущая конструкция отдельных шандор образуется с помощью сплошных балок или сквозных ферм.
Показанные на рис. 21.23 шандоры (секции плоского затвора) могут иметь независимые подъемные тяги (каждая секция на две тяги); причем эти секции могут обслуживаться, например, портальным краном. Подъем и опускание таких шандор (секций затвора) осуществляется захватной балкой, которая движется в пазах как шандор; при соприкасании с верхним шандором она автоматически с ним сцепляется особыми крюками. При закрытии отверстия захватная балка, опустив шандор на место, автоматически от него отделяется. Иногда шандоры могут подниматься или опускаться целыми группами (секциями).
Отдельные шандоры (секции затвора) могут иметь опорноходовые части скользящего трения или колесные. Высота отдельных секций затвора (см. рис. 21.23) —2. 3 м. Между отдельными секциями предусматривают соответствующее уплотнение (деревянное или. резиновое); боковое уплотнение иногда делают резиновое; Шандорные стенки устанавливают в соответствующих пазах. Однако встречаются случаи, когда такие стенки получаются просто путем прислонения шандор к несколько наклоненным поверхностям быка. Отдельные секции ремонтноаварийного затвора часто хранят в пазах, подняв их выше уровня воды. Иногда секции ремонтных затворов перевозят краном на берег и хранят на площадке, устроенной на устое. Долго не работавшие уплотнения секций затвора после установки затвора могут давать течь, поэтому обычно ттрибегают к дополнительному уплотнению затворов.
Шандор
— 3-х стороннее уплотнение EPDM/NBR
— Сталь 1.43/1.45/дуплекс/ AlMg3
Технология обработки металла:
Нержавеющей сталью называют в основном железо-хромовые сплавы, содержащие свыше 10,5% хрома. Дело в том что, именно с этого кол-ва хрома, в агрессивных средах кислород, находящийся в воздухе или растворенный в воде, образует на поверхности тонкую, но устойчивую пассивирующую пленку, которая уплотняется по мере повышения содержания Cr, Ni и Mo.
Травление металлов
Удаление с поверхности металлов окислов, ржавчины и окалины в растворах кислот, солей или щелочей называется травлением.
Травление осуществляется химическим и электрохимическим способами.
Химическое травление
Х имическое травление стальных изделий выполняется путем погружения изделий в раствор серной или соляной кислот.
При погружении изделия в растворы кислот во взаимодействие с ними вступают не только имеющиеся на поверхности металла окислы, но и металлическое железо.
Процесс пассивации:
Пассивация металлов – это технологический процесс антикоррозийной защиты металлов при помощи специальных растворов. Как правило, пассивация производится при помощи солей или окислов (в том числе нитрата натрия). Целью пассивации является сделать металлическую поверхность неактивной к атмосферному воздуху. Пассивация может производиться двумя основными способами – химическим и электрохимическим. При химической пассивации детали погружаются в раствор с нужным химическим веществом, в результате чего при определенной температуре образуется защитная пленка.
Пассивация металлических деталей подразумевает образование фазовых слоев (пленок) при взаимодействии металлов с компонентами растворов в определенных условиях. Пленка представляет собой плотный водонепроницаемый барьер, который и препятствует появлению ржавчины.
Выбор затворов Penstocks.de
Для корректного подбора затворов необходимо учитывать следующие параметры:
| Пресс-релиз компании «НПО Металлообработка» от 17.11.2019 |
 Шандор – это постоянный или временный гидротехнический затвор, служащий для полного или частичного перекрытия потоков жидкостей в разных технологических процессах. Основными составляющими элементами данного вида устройства являются: рама из металлического профиля и щит. |
Шандорные затворы, представляют собой подвижную конструкцию, которая перекрывает и полностью или частично открывает отверстие для пропуска воды, может применяться в любом гидротехническом сооружении для регулирования уровнем зеркала водной поверхности (верхнего бьефа), пропуска определенного количества и многого другого.
Состоит гидротехнический затворный узел шандор из закладных деталей – неподвижных элементов, которые установлены в конструкцию сооружения и обеспечивают перемещение щита, непроницаемость при контакте между ним, телом сооружения и водой, т. п. Маневрирование шандорным затвором механического действия производится с помощью подъемных механизмов (устройств), как стационарных, так и передвижных (кранов, лебедок, талей и т. п.).
Шандоры в основном применяются в качестве ремонтных затворов, но для большинства мелких сооружений они используются как постоянные. Прочностной расчет этого вида затвора проводится, аналогично балки лежащей на двух концевых опорах, равномерно нагруженной распределенной нагрузкой. Как правило, все шандорные щиты оборудованы приспособлениями и деталями, предназначенными для их захвата, чтобы производить подъем и опускание.
шандорный
Смотреть что такое «шандорный» в других словарях:
шандорный затвор — Затвор, подвижная часть которого состоит из шандоров отдельных горизонтальных балок или арок, укладываемых одна на другую. Примечание Затворы такого типа используются, как правило, как строительные или ремонтные. [СО 34.21.308 2005] Тематики… … Справочник технического переводчика
шандорный затвор — 3.12.14 шандорный затвор: Затвор, подвижная часть которого состоит из шандоров отдельных горизонтальных балок или арок, укладываемых одна на другую. Примечание. Затворы такого типа используются, как правило, как строительные или ремонтные.… … Словарь-справочник терминов нормативно-технической документации
затвор шандорный — Временный гидротехнический затвор в виде стенки из шандор, применяемый при ремонте основных рабочих затворов [Терминологический словарь по строительству на 12 языках (ВНИИИС Госстроя СССР)] Тематики гидротехника EN stoplog gate DE Bal… … Справочник технического переводчика
ЗАТВОР ШАНДОРНЫЙ — временный гидротехнический затвор в виде стенки из шандор, применяемый при ремонте основных рабочих затворов (Болгарский язык; Български) затвор със запорни греди (Чешский язык; Čeština) hradidlový uzávěr (Немецкий язык; Deutsch)… … Строительный словарь
СО 34.21.308-2005: Гидротехника. Основные понятия. Термины и определения — Терминология СО 34.21.308 2005: Гидротехника. Основные понятия. Термины и определения: 3.10.28 аванпорт: Ограниченная волнозащитными дамбами акватория в верхнем бьефе гидроузла, снабженная причальными устройствами и предназначенная для размещения … Словарь-справочник терминов нормативно-технической документации
Сердюков, Михаил Иванович — новгородский купец, строитель Вышневолоцкой системы каналов; ум. около 1753 г. По происхождению он был калмык. Московский купец Евреинов привез его из Сибири в Астрахань совсем еще ребенком, окрестил в православную веру и, заметив смышленость и… … Большая биографическая энциклопедия
Цнинский канал — 1) в г. Вышнем Волочке, Тверской губ.; входит в состав Вышневолоцкой водной системы (см.). Канал прокопан с целью выпрямления русла р. Цны (см.) в 1722 г. Сердюковым и первое время назывался именем строителя. Дл. 1 вер. 75 саж., шир. 10 саж.,… … Энциклопедический словарь Ф.А. Брокгауза и И.А. Ефрона
Механизированный щит — проходческий (a. mechanized shield; н. mechanisierter Schild; ф. bouclier mecanise; и. instalacion de escudo, escudo mecanizado) включает временную передвижную механизир. крепь (корпус), механизмы для разработки и погрузки породы в забое … Геологическая энциклопедия
Обзор шандорных затворов
Шандор – это постоянный или временный гидротехнический затвор, служащий для полного или частичного перекрытия потоков жидкостей в разных технологических процессах. Основными составляющими элементами данного вида устройства являются: рама из металлического профиля и щит.
Шандорные затворы, представляют собой подвижную конструкцию, которая перекрывает и полностью или частично открывает отверстие для пропуска воды, может применяться в любом гидротехническом сооружении для регулирования уровнем зеркала водной поверхности (верхнего бьефа), пропуска определенного количества и многого другого.
Состоит гидротехнический затворный узел шандор из закладных деталей – неподвижных элементов, которые установлены в конструкцию сооружения и обеспечивают перемещение щита, непроницаемость при контакте между ним, телом сооружения и водой, т.п. Маневрирование шандорным затвором механического действия производится с помощью подъемных механизмов (устройств), как стационарных, так и передвижных (кранов, лебедок, талей и т.п.).
Шандоры в основном применяются в качестве ремонтных затворов, но для большинства мелких сооружений они используются как постоянные. Прочностной расчет этого вида затвора проводится, аналогично балки лежащей на двух концевых опорах, равномерно нагруженной распределенной нагрузкой. Как правило, все шандорные щиты оборудованы приспособлениями и деталями, предназначенными для их захвата, чтобы производить подъем и опускание.
