206 _ Как я поборолся с наводками в динамиках от генератора после подключения усилителя Pioneer GM-D1004 с помощью 4-канального линейного шумоподавителя AP3054
Пост в продолжение темы:
Как писал в посте, по ссылке выше, после подключения усилителя появился раздражающий «свист» в колонках при заведённом двигателе, частота которого зависела от частоты оборотов двигателя. При выключенных ГУ и усилителе он отсутствовал.
Стал изучать вопрос. Оказалось, что я не первый, кто столкнулся с этой проблемой. Предлагаемых людьми решений масса. Вот, например, неплохой пост из сообщества Автозвук » Причины свиста в динамиках! «. В нём дан подробный алгоритм действий, которому необходимо следовать, что бы избавиться от «свиста». Однако, из-за погодных условий и отсутствия свободного времени, решил пойти по «пути наименьшего сопротивления».
Прочитал ряд постов, в которых авторы использовали линейные шумоподавители (ground loop isolator). Кому-то они помогли, кому-то — нет. В общем как в фильме Брат 2 — вероятность 50х50 ) Посчитал, что такая вероятность меня устраивает и решил пойти этим путём.
Стал изучать рынок линейных шумоподавителей. Заинтересовали две модели (Mystery MAD-GL и Kicx NF 120):
Однако, вот «прямо здесь и сейчас» предложений в Питере не было. Решил посмотреть, что предлагает Китайский аудиопром.
Попался такой довольно интересный вариант китайского 4х канального линейного шумоподавителя AP3054
Что подкупало? За 600 р я получал четырех канальное устройство, в отличие от рассматриваемых ранее 2-канальных Mystery и Kicx. С другой стороны — терзали сомнения, т.к. отзывов об успешном применении именно этого устройства я не нашёл. В итоге, решил рискнуть и заказал:
После некоторого ожидания получил в посылке такой вот пакет:
Внешне выглядело всё качественно (за исключением не мытой печатной платы):
Как видно на фото выше — вся изоляция происходит за счёт катушек индуктивности.
В один из дней перед поездкой на работу установил данное устройство:
Очень важный момент, в принципе достойный отдельного поста. При установке, поленился скинуть минусовую клемму с аккумулятора. Когда снимал ГУ, то пару раз заметил искрение в области подвеса, на который был смонтирован усилитель. после снятия увидел, что в одном месте лента для жгутования слегка «пробилась». Видимо, при демонтаже ГУ жгут прикоснулся подвеса, что и вызвало искрение:
Заизолировал дополнительно данное место, тем, что было под рукой:
Позже обязательно добавлю еще изоляции. И также в обязательном порядке отведу жгут питания подальше от металлических частей.
Вывод из данного эпизода: руководства по эксплуатации не просто так пишутся и не надо лениться им следовать. Мне просто очень сильно повезло, что ни ГУ, ни усилитель не пострадали.
После того, как установил ГУ на место и завёл двигатель, порадовался отсутствию назойливого писка. Радовался всю дорогу до работы. Когда приехал до места, то вспомнил, что хотел проверить баланс — все-ли 4е канала функционируют. Проверил — работал только фронт. Мысли в голове были не радужные — было искрение, наверное всё-таки «выбил» два задних канала. «Не отходя от кассы» решил убрать шумоподавитель. Задние каналы «вернулись». Кляня всех китайских драконов и китайцев вместе с ними понёс устройство на работу на более тщательный «входящий контроль».
Все 8 разъемов «прозванивались» тестером. Смущала только немытость печатной платы. Помыл её в УЗ ванне, на всякий случай пропаял дополнительно все контакты на плате. И пошёл делать «второй подход к снаряду». Подключил. Задние каналы появились, но пропал передний левый. Стал сгибать провода в области разъемов — каналы начали пропадать, появляться и снова пропадать. В общем, не нравились мне никогда китайские неразборные литые разъемы на устройствах. Видимо, после литья, в момент остывания происходит деформация разъема, которая рвёт пайку и как итог получается неустойчивый контакт внутри разъема.
Фото не делал, приведу скриншот с ними со страницы товара:
Срезал их к чёртовой матери и припаял такие:
Применил только «папы», что бы избавиться от 4х адаптеров «папа-папа», которые использовал ранее в межблочных соединениях.
С третьей попытки всё 4е канала заработали так, как я и хотел — писк в них пропал. По дороге домой продолжил радоваться жизни, чего и вам всем желаю!
Всем короткой пятницы и хорошего продолжения дня!
Шумоподавитель
Данный пост является продолжением предыдущего, в частности про наводки.
В поисках наводок и путей решения проблем с ними натыкался на посты про чудо шумоподавитель. Решил тоже его попробовать, думал, что он может решить проблему.
Для пробы был приобретен самый дешевый, что попался на глаза, а именно шумоподавитель фирмы Supra.
В установке данная штуковина очень проста. Воткнул межблоки в нее, а провода от нее в усилитель.
После установки и включения шумы остались, но перестал работать один канал. Я уж думал погорел усилитель. В итоге оказалось, что чудодейственное барахло спалило один провод межблочников. После замены усилителя с альфарда на урал, наводки ушли, но мне все таки было интересно, как эта фигня работает. Воткнул ее еще раз и спалил еще один межблочный кабель…
Короче, одним словом, не покупайте это говно, ищите проблему в системе(про наводки).

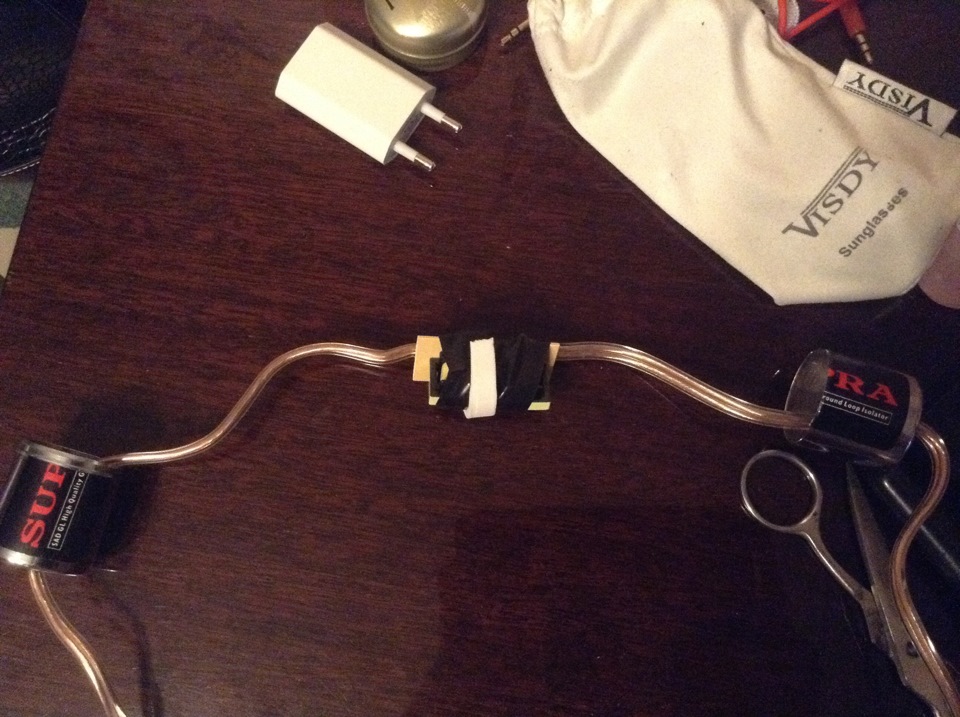

Меня заинтересовало устройство данной колбочки. При помощи удара молотка я раскрыл ее и увидел микросхему обмотанную изолентой)) не плохое начало)
Размотавший изоленту, я увидел что контакты проводов припаять в хаотичном порядке, где-то к одному, а где то к двум контактам сразу.
Собственно наверное поэтому и горели кабели. Если кому надо, отдам на перепайку, может и заработает, а так, ее прямая дорога в урну.
Всем спасибо за внимание, не покупайте дешевое барахло, лучше купите мороженку любимым)
Шумоподавитель
Есть ли в этом приборе смысл?
и как он подключается…ближе к голове или к усилку?
www.superprices.ru/produc…el-dlja-audio-usilitelja/
Комментарии 19
Использовать постоянно подключение по сигналу высокого уровня не есть хорошо, потому что оконечник в майфуне далеко не идеален и вносит в сигнал свои искажения, которые после еще и усиливаются вторым усилком, который ты вешаешь следом. В свою очередь он добавляет еще и своих искажений.
аБАЖДИ. По умолчанию и по-правильному подключать усь к голове через коаксиальные кабеля. По ним идет сигнал низкого уровня. На концах проводов тюльпаны. Если при подключении по умолчанию у тебя слышны посторонние звуки, я тебе предложил попробовать подать сигнал высокого уровня после майфуновского оконечника на вход высокого уровня усилка чтобы проверить идет кака только с линейного выхода (низкого уровня) или с высокого тоже.
Так в каком варианте у тебя щелчки?
На магнитоле есть выходы на динамики всегда. На усилке должны быть входы высокого уровня. Вот туда и прикручиваешь провода которые должны идти с головы на динамики.
ну так всё и стоит…только провода аккустические
подкинь другую башку. Или если есть подключи усилок на выход высокого уровня майфуна (вместо колонок)
магнитола JVC kdr 427 не знаю есть там эти выходы или нет
Если у тебя щелчки при переключении треков — то это голова исполняет. Шумы от генератора, системы зажигания и прочие наводки будут слышны всегда.
ну когда усилок ещё не цеплял шелчков не было
Дополнение к словам C5D. Шумы могут быть и от высоковольтной части системы зажигания. Потрескивания, изменяющиеся с оборотами двигателя.
А так все уже сказано — везде должна быть хорошая земля и все сигнальные провода должны быть хорошо заэкранированы дабы не пропускать электромагнитных помех в сигнал.
разницы нет, что при работающем двигателе, что при заглушеном
Отключаю межблочные провода колонки не работают. Так и должно быть?
а усилитель какой?
ну и вообще, если отключены межблоки, значит нет сигнала — значит и АС играть не должны.
видимо, проблема все же в межблоках.
есть такая аксиома: каждый компонент системы красит звук, а, то есть, делает звук хуже.
если есть проблемы с шумами, то надо разбираться с проводкой. методы простые.
для начала надо выявить, что фонит. для этого скидываем RCA с усилителей и слушаем. если шипит со скинутыми межблоками, значит наиболее вероятно проблема либо в проводах питания либо в акустических. ну или в усилителе (если он уже поюзан»). в таком случае первоочередно проверяются все точки заземления у усила, проверяется укладка акустических и их подключение.
если при отключении межблоков шум пропадает, то скорее всего проблема в них (или в заземлении головного устройства). в таком случае надо проверить пайку межблоков или попросту их заменить на более качественные. ну или опять же проверить землю у ГУ.
бонусом — если были вмешательства в электрику (например, менялись провода генератора), то нужно проверить нет ли косяков там.
ну и еще совет — не стоит брать «минус» усилителя с кузова автомобиля. гораздо лучше прокинуть напрямую от АКБ и плюс и минус, при этом одинакового сечения.
такие пироги)
+1 у меня была проблема от штатного минуса. там тоненький провод был
Не вздумай ставить убьёт всё что было
А зачем он тебе? если провода правильно уложены, то этот прибор абсолютно не нужен))
уже не знаю как их уложить…уже и RCA по центру салона кинул!всё равно на некторых треках есть маленький шум…и при переключение треков есть шелчок
Система активного шумоподавления (Звук в противофазе, Active Noise Control, Active Noise Cancellation, ANC, Active Noise Reduction, ANR)
Система активного шумоподавления (Active Noise Control, Active Noise Cancellation, ANC, Active Noise Reduction, ANR) является современной высокотехнологической разработкой, нашедшей широкое применение в различных технических устройствах: аудиосистемах, оргтехнике, автомобилях, самолетах, подводных лодках и даже космических кораблях. Первым автомобилем, использующим активное шумоподавление стал люксовый японский седан Honda Legend (Acura RL — на американском рынке) в 2004 году, а вторым — Toyota в 2008 году. В настоящее время система активного шумоподавления устанавливается на некоторые модели автомобилей Audi, Buick, Cadillac, Ford, Honda.
Система активного шумоподавления предназначена для подавления шума от двигателя, других агрегатов, движения по дорожному покрытию в салоне автомобиля. Система позволяет снизить уровень низкочастотных шумов на 5-10 ДБ, чем достигается уровень комфорта соизмеримый с шумоизоляцией элитного лимузина.
Наряду с повышением комфорта, применение системы шумоподавления обеспечивает снижение вибрации конструктивных элементов, вызванной звуковыми колебаниями, за счет чего уменьшается износ этих элементов и потребление топлива.
Система активного шумоподавления включает микрофоны, электронный блок управления, аудиосистему и динамики.
Схема системы активного шумоподавления
Микрофоны устанавливаются на потолке салона автомобиля и непосредственно воспринимают негативные шумы. Сигнал от микрофонов поступает в электронный блок управления, где в соответствии с частотой вращения коленчатого вала двигателя формируются управляющие воздействия на аудиосистему.
Аудиосистема генерирует акустические сигналы в противофазе к шуму, чем достигается его подавление. В системе активного шумоподавления используется отдельная аудиосистема.
Усиленные акустические сигналы с аудиосистемы подаются на динамики, из которых два установлены в передних дверях и один (сабвуфер) за задним сиденьем.
Конструктивным и технологическим продолжением системы активного шумоподавления является т.н. система активного звукового оформления (Active Sound Design, ASD). В настоящее время система устанавливается на автомобили Mini от BMW.
Система активного звукового оформления
Принцип работы системы ASD построен на изменении звуковых волн с целью получения желаемого тона работы выпускной системы. Конструктивно все построено так же, как в системе активного шумоподавления: микрофоны – блок управления – аудиосистема – динамики. Только на выходе аудиосистемы не противофаза, а измененный звук.
Изменение характера звучания выпускной системы производится с помощью кнопок на приборной панели автомобиля. Переключение кнопок позволяет воспроизвести звучание выпускной системы четырех разных двигателей.
Несмотря на высокую техническую сложность, практической пользы система активного звукового оформления не имеет, а, в основном, удовлетворяет драйверские амбиции владельца. Необходимо отметить, что активный звук не слышен за пределами салона автомобиля (при закрытых стеклах дверей).
Специалисты Bose разработали чип, который можно интегрировать чуть ли не в любую мультимедийную систему автомобиля. Благодаря этому решению система активного шумоподавления будет работать даже в том случае, если автомобиль не снабжен более ни одним продуктом от Bose. Единственное ограничение – это частотные характеристики самой акустики.
Согласно заявлению Bose, созданное ими решение предусматривает возможность настройки под каждую конкретную модель. По предварительному плану, руководство компании рассматривает возможность оснащения подобными чипами автомобилей разных производителей еще на конвейере.
В отличие от предложенного решения Bose, в готовых автомобилях может использоваться не штатная аудиосистема, а дополнительная — частотный диапазон которой специально настроен исключительно для шумоподавления.
Посторонний акустический шум и методы его подавления
Акустические шумы сопровождают радиолюбителя на протяжении всех его занятий радио. Проблема усугубляется, если в составе радиостанции имеются устройства, производящие шум, например: компьютер, усилитель мощности со встроенным вентилятором. Сюда можно добавить расположенные рядом бытовые приборы: телевизор, холодильник, вентилятор, обдувающий собственно самого оператора в зонах с жарким климатом, а также пребывание рядом других людей, создающих дополнительную шумовую нагрузку.
Все это приводит к тому, что передача оператора сопровождается локальным шумом, снижающим разборчивость передающего сигнала. Негативный фактор этого явления проявляется еще больше, когда применяется компрессия или ограничение. Чем выше уровень обработки сигнала, тем больше слышны шумы в канале.
Иногда проблема успешно решается с применением антишумовой гарнитуры ГСШ-А-18, предназначенной для работы в условиях акустических шумов. Однако, характеристики настольного микрофона, как правило, будут выше, чем у гарнитуры даже такого высокого класса [1], поэтому многие используют настольные или даже студийные микрофоны.
Несколько снизить шумы в канале передачи можно, включив в противофазе два динамических микрофона, соединив положительный вывод одного из них с отрицательным выводом другого (рис.1).
Два свободных вывода подключают к микрофонному усилителю. В этой схеме, а также и в последующих других основной микрофон находится перед оператором, а другой, не основной, располагается рядом с источником шума, например, с усилителем мощности. Точное расположение второго микрофона и расстояние между ним и источником шума определяется экспериментально. Подбирая точное местоположение не основного микрофона, добиваются минимума локальных шумов в головных телефонах используя систему «Самоконтроль» в трансивере или контрольный связной приемник.
Принцип работы устройства прост. Окружающие шумы попадают на оба микрофона одновременно, происходит их взаимное подавление. Однако речь оператора поступает только на один микрофон и вторым микрофоном практически не улавливается. Следует сказать, что обозначение полярности выводов микрофонов чаще встречается у микрофонов зарубежного производства, причем, чем выше класс микрофона, тем больше есть вероятность того, что полярность обозначена. Например, динамический микрофон ХМ8500 фирмы Behringer, SM58 Shure, а также ряд других имеют обозначения выводов: hot (+ve) и cold (-ve) соответственно. У большинства наших динамических микрофонов автору так и не удалось найти обозначение полярности, поэтому соединения выводов производились экспериментально.
Это простой способ устранения шума в канале. Проблема, тем не менее, остается и требует серьезных решений. На мой взгляд, есть три пути решения этой проблемы.
Первый, в современном мире практически невыполнимый, поскольку предполагает полную изоляцию от людей окружающих нас в квартире, от компьютера, современного усилителя мощности с вентилятором, от открытого окна из которого слышен шум улицы.
Третий путь решения проблемы более доступный многим радиолюбителям, это изготовление простых самодельных схем, которые в своем классе работают достаточно эффективно, хотя, безусловно, уступают работе сложных цифровых устройств.
Находясь в контакте с многими людьми, которые занимаются этой проблемой, автором был проведен анализ работы самых различных конструкций. При появлении первых успехов интерес к экспериментам сильно возрос, изготавливались различные системы шумоподавления, проводились испытания, что в последствии привело к неплохим результатам. Очевидным стало то, что самодельные, простые устройства тоже работают в своем классе и дают положительный результат.
Хочу выделить несколько схем, которые просты и эффективны.
Схема устройства, которое популяризировал G8SEQ, John [2] показана на рис.2.
Здесь используется два электретных микрофона. Подбор в цепи питания электретных микрофонов осуществляется резисторами R6 и R7, а при использовании динамических микрофонов эти резисторы из схемы исключаются. В зависимости от чувствительности микрофонов производится подбор резистора R3,
который определяет усиление каскада. Подбор по номиналу конденсатора С4 приводит к небольшому частотному изменению сигнала. Выход схемы подключают к Балансному Модулятору трансивера, а при отсутствии такой возможности, к микрофонному усилителю трансивера, при этом необходимое усиление каскада устанавливается с помощью резистора R3. Применение малошумящего операционного усилителя LF351 дает возможность иметь высококачественный микрофонный усилитель, хотя с успехом можно применить любые другие малошумящие ОУ, например, TL071, TL081 и особенно NE5534. Возможно применение К544УД1А нашего производства. Применять же то, что есть под рукой, например, К140УД7 или что-либо другое не оправдано, поскольку малошумящие ОУ в настоящее время найти не проблема, в том числе и импортные.
Если говорить об отношении сигнал-шум, как об одном из важных параметров МУ, а также о снижении электрического фона в канале микрофонного усилителя, вспоминается старая теория, которая справедлива и по сей день. Речь идет о том, что микрофонный усилитель должен иметь на выходе амплитуду 250мв. Помните стандарт на линейный уровень сигнала в звукотехнике? Даже если Балансный Модулятор трансивера для формирования SSB сигнала требует НЧ сигнал порядка 70мв, желательно чтобы МУ развивал амплитуду 250мв, а затем уровень уменьшают до необходимого. У такого МУ, как правило, показатель сигнал-шум и другие параметры будут в норме. Например, если в тракте с таким уровнем сигнала применяется обработка как НЧ компрессия или работа эквалайзера, то это будет выполнено на более качественном уровне, нежели при малой амплитуде сигнала в канале. Симметричное включение микрофона приветствуется, равно как и двухполярное питание, а также правильный режим работы МУ по постоянному току.
Следующая схема шумоподавления, авторы WB9YBM и N9BRL [3] показана на рис.3.
Транзисторы VT1 и VT3 обеспечивают фазовый сдвиг, необходимый для подавления локальных шумов. VT2 и VT4 работают как буферные усилители. Далее сигнал идет к трансиверу. Резистор R2 подбирают или устанавливают вместо него потенциометр 22 к. Подстройка этого элемента также способствует максимальному подавлению постороннего шума в канале. Транзисторы желательно использовать те, что показаны на схеме. Они не являются дефицитными, хотя можно применить КТ315, КТ317, но лучше все же применить 2N2222. Не стоит применять КТ3102. Для них нужен свой режим и те компоненты, показанные на схеме не соответствуют их режимам по постоянному току. На рисунке показан стабилизатор +9в собранный 7809 (LM7809, IC7809) которым питают МУ и электретные микрофоны.
Более совершенное устройство шумоподавления с использованием современного ОУ NE5534 предложил Mark, GW0WVL при личной переписке. Блок схема устройства показана на рис.4.
Устройство состоит из Anti-phasе (противофазного) микшера, рис.5 и предусилителя микрофона, рис.6.
Как уже говорилось, местоположение не основного микрофона подбирают экпериментально, добиваясь минимума постороннего шума в канале. При этом подбирают оптимальное положение движка потенциометра VR1, рис.5, напрямую влияющего на полученный результат подавления шума. Предусилитель микрофона, рис.6 является дополнительным каскадом усиления и используется только в случае необходимости, т.е. при нехватке амплитуды МУ для нормальной раскачки трансивера.
Обсуждая тему подавления акустических шумов, нельзя не вспомнить еще один проект с использованием микросхемы SSM2166 фирмы Analog Devices. В заводском описании микросхемы ( файл прилагается ) дается полное включение микросхемы как достаточно высокого класса микрофонного усилителя с применением НЧ компрессии и системы Noise Gate. Здесь же полная информация по внутренней структуре SSM2166 и подробное описание по настройке устройства с помощью измерительной аппаратуры. Приводится принципиальная схема и заводской вариант печатной платы. Несмотря на простоту, устройство показало себя в работе положительно. НЧ компрессия и система шумоподавления работают на высоком уровне, однако, чувствительность микросхемы порядка 15мв, что предполагает применение электретного микрофона. Использование динамического микрофона возможно только в случае применения дополнительного каскада усиления, иначе невозможно выйти на заданный уровень компрессии. При использовании такого дополнительного каскада следует уделить внимание его качественным показателям, в частности АЧХ, которую будет все же трудно создать должным образом в каскаде на одном транзисторе.
Отдавая должное заводскому варианту включения микросхемы, я все-таки предпочел конструкцию под названием «MikeMaster», рис.7 автором которого является W6FR, Marv Gonsior [4].
Его вариант включения SSM2166 мало чем отличается от заводского, однако он более адаптирован для радиосвязи. Например, заводской вариант включения микросхемы предусматривает весьма большой уровень компрессии, который в радиосвязи можно обозначить как критический. Также в заводском варианте АЧХ тракта явно не для наших целей, а скорее больше соответствует стандартам обработки звука в Hi-Fi системах. В варианте включения микросхемы W6FR уровень компрессии оптимальный. Показатель АЧХ на порядок выше, тем не менее, требуется ее небольшая коррекция.
Если говорить о высоком качестве обработки сигнала, то у меня сложилось впечатление, что частотная характеристика тракта этого компрессора в любом включении оставляет желать лучшего. По логике сигнал с выхода устройства следует подавать на вход Балансного Модулятора трансивера, однако при такой коммутации окраска сигнала была слегка размазанной, что снижало разбираемость. Когда сигнал пропускался через встроенный в трансивер микрофонный усилитель, качество было безупречным. Очевидно МУ трансивера в этом случае работал не только как усилитель, но и как активный фильтр, влияя на частотный расклад тракта. Здесь сказывается то, что этот компрессор является относительно простым устройством всего на одной микросхеме, которая обеспечивает качественную работу НЧ компрессора и системы Noise Gate, но все же желательна небольшая коррекция АЧХ. W6FR, Marv также предлагает пропускать сигнал через МУ трансивера.
Тем не менее, обычно внешние устройства обработки звука как НЧ компрессор, НЧ ограничитель, эквалайзер, цифровой ревербератор всегда коммутируются непосредственно на БМ, а при его отсутствии (в некоторых современных трансиверах БМ как таковой отсутствует) на вход SSB формирователя, минуя встроенный в трансивер МУ. Это объясняется тем, что внешние устройства обработки сигнала по микрофону являются устройствами более высокого класса и не нуждаются в какой-либо коррекции со стороны МУ трансивера. Случай с микросхемой SSM2166 является исключением.
Несколько слов о конструкции MikeMaster W6FR.
Настройка компрессора
Установив необходимое напряжение на выходе с помощью потенциометра R5 «Выход», устанавливают уровень компрессии с помощью R6 «Компрессия». При этом R10 «Усиление» устанавливают в оптимальное положение, вращая движок в направлении от минимума к максимуму. Потенциометр R3 «Rotation Point» определяет границу, где заканчивается область компрессии и наступает область легкого ограничения (лимитера пиков сигнала, устраняя выбросы). Его вращение по часовой стрелке уменьшает «Rotation Point» и наоборот, вращением против часовой стрелки увеличивает его.
Не следует перекачивать микрофонный усилитель трансивера. Регулировка усиления МУ в трансивере, как правило, осуществляется между первым и вторым каскадами, поэтому первый каскад легко перегрузить.
