Бедлоки для квадроцикла
Квадроциклисты, которые любят активную езду, довольно часто сталкиваются с разбортировкой колеса во время поездок — например, при резком столкновении с препятствием. Иногда шину приспускают ради лучшей проходимости на грязевых участках, и тогда она еще слабее держится на диске.
Избежать разбортировки поможет установка бедлоков. Бедлок — элемент колесного диска, который фиксирует шину и не дает ей соскочить. Этот аксессуар впервые использовали военные, чтобы разбортировать колеса в полевых условиях и уверенно перемещаться по грунту с заниженным давлением. Сейчас бедлоками активно пользуются владельцы внедорожников, грузовых автомобилей и квадроциклов.
Устройство
Бедлок выглядит как кольцо или пластина из алюминия или стали с резьбовыми отверстиями. Она устанавливается на колесный диск с такими же отверстиями по наружному краю.
По диаметру бедлок должен быть чуть больше, чем диск. Чтобы зафиксировать борт покрышки, нужно положить его на пластину, а сверху прижать другой. Конструкция фиксируется с помощью болтов.
Установка
Диски с бедлоками легко бортировать, сделать это можно самостоятельно. Нужно заправить в диск одну сторону покрышки, а вторую закрепить пластиной и прикрутить болтами крест-накрест. Единственная сложность — центровка, но некоторые производители выпускают самоцентрирующиеся бедлок.
Нужны ли вам бедлоки
Для спокойной езды по живописным маршрутам бедлок — не такая уж необходимая вещь. Но без них не обойтись любителям приключений, бродов, грязи и сложных препятствий.
Плюсы
Позволяют снизить давление в шинах до минимума
ОБЗОР ВНЕДОРОЖНОГО ДИСКА ORW В БЕДЛОКОМ!
Недавно наши покупатели просили нас сделать подробный обзор на внедорожный диск ORW с бедлоком. Рассказать обо всех особенностях монтажа такого диска. Мы услышали вас и подготовили подробный пошаговый обзор шиномотажа на внедорожный диск ORW с бедлоком.
Начнем с главного: зачем вообще нужен бедлок?
Основное назначение таких дисков – это предотвращать разбортирование колеса при езде на приспущенных покрышках, в условиях бездорожья. Диски с бедлоком станут вашими верными помощниками при езде по каменистой местности или в лесу, где есть много объектов, которые могут соприкасаться с внешней стороной диска (корни деревьев, валежник, пни). Ну и кроме практической стороны, в виде бонуса вы получаете очень нарядный внешний вид своих колес!
1. Распаковка диска
Вот так выглядит фирменная упаковка диска ORW. Внутри вы найдете: диск, комплект болтов для крепления, вентиль, фирменную наклейку и брошюру.
Бедлок изначально закреплен на диске. В дальнейшем, эти закрепленные болты удобно будет использовать как ориентиры при «начинении» бедлока на уже надетую покрышку.
2. Установка вентиля
Вентиль на диске ORW посажен глубоко. Это сделано для того, чтобы обезопасить его от контакта с внешними препятствиями.
3. Закрепляем диск на шиномонтажном станке
5. Надеваем покрышку на диск
Край покрышки, с фронтальной стороны должен размещаться поверх диска.
Именно вот так, а не вот так:
В этом случае бедлок будет выполнять исключительно декоративную функцию.
6. На диск с резиной прикладываем бедлок
Центруем резину на диске, так чтобы прижимная поверхность резины не выступала за габариты бедлока.
7. Закрепляем первые 4-5 болтов
После этого еще раз проверяем центровку. Очень важно ровно закрепить покрышку, потому что если появится перекос, то при закручивании может выскочить один из краев, и процесс придется начинать с начала.
8. Закручиваем остальные болты
Этот процесс проходит в несколько этапов. Основной задачей является равномерная затяжка болтов. Работа выполняется в ручную динамометрическим ключом, для того чтобы конечное усилие на всех болтах составляло 10,9 Н\м. Советуем пройти несколько кругов по всем болтам, это поможет максимально равномерно распределить нагрузку.
Металлический разборный диск с внутренним Бедлоком.

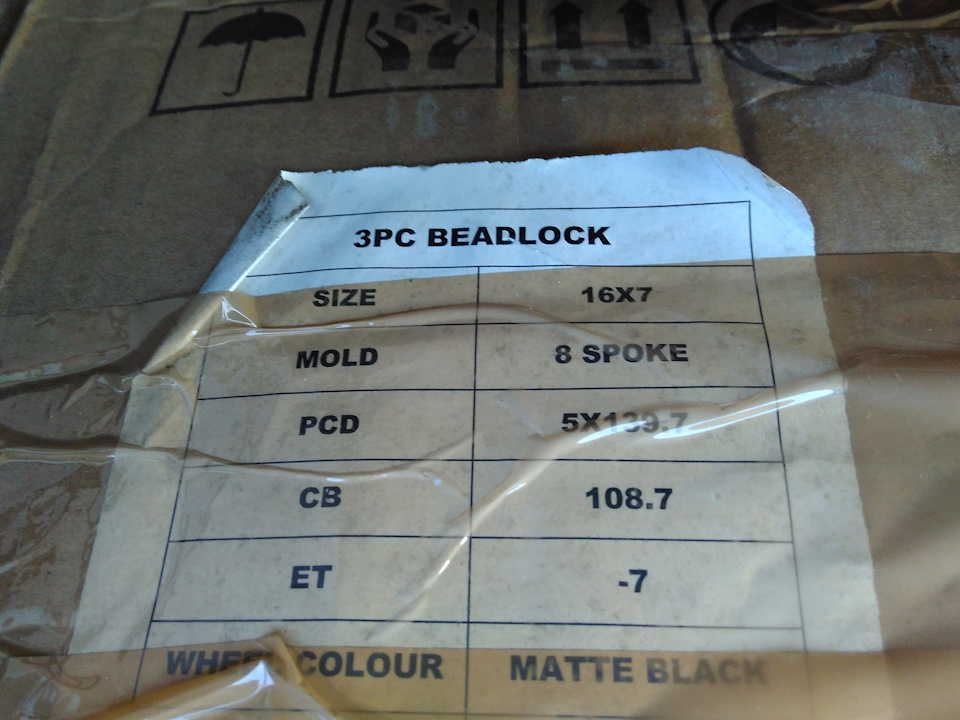

Упаковка дисков была как из ж…пы.
Тратить допустимое количество загруженных фоток в данный текст на убогую упаковку я не буду.
Короче, все коробки с дисками были в плачевном состоянии. У нас даже по данному поводу родилось предположение, что эти диски завозились в нашу страну «контрабасом», морской трал тащил по дну коробки с дисками при пересечении Государственной границы…

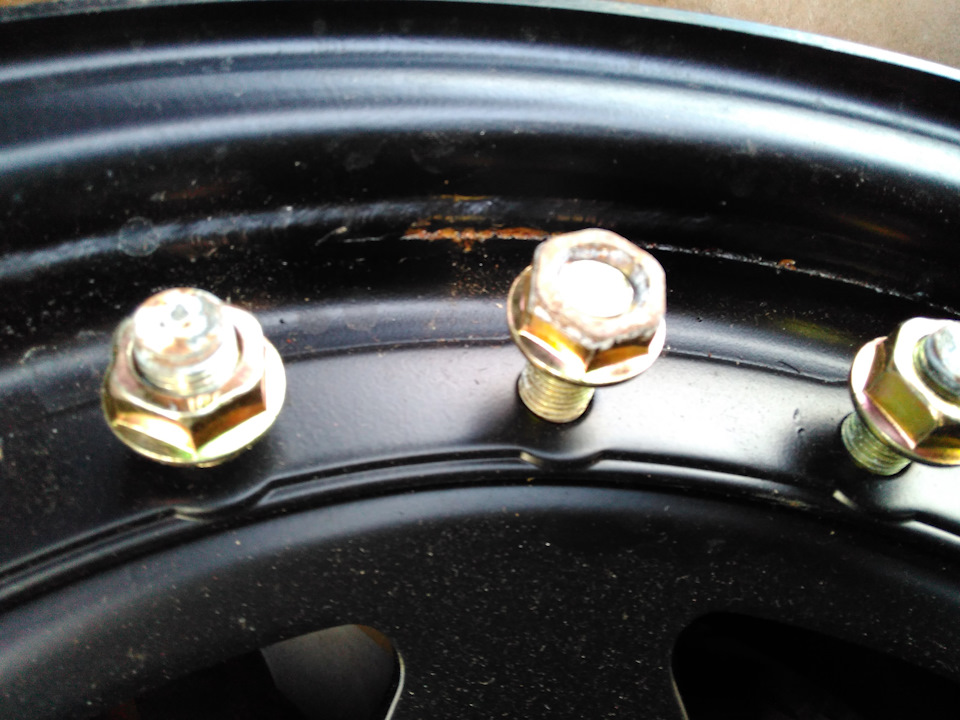

На самих дисках стали проявляться очаги ржи.
Чтобы не зацикливаться на рже, и какие п…сты те, кто нам это выслал — подытожим.
Если вы собираетесь что-то заказать на сайте «тысяча размеров», имейте ввиду, что вам могут выслать товар в подобном, убогом виде, с расчетом на то, что в силу удаленности вас и этих пе…в, вы в обратку ничего не пришлете. Прежде чем, оплачивать, можете в комментарии к товару приложить мой отзыв. Те, кто нам прислал такой товар — Пи-Де-Рас-Ты!
Вернемся к нашим барашкам.

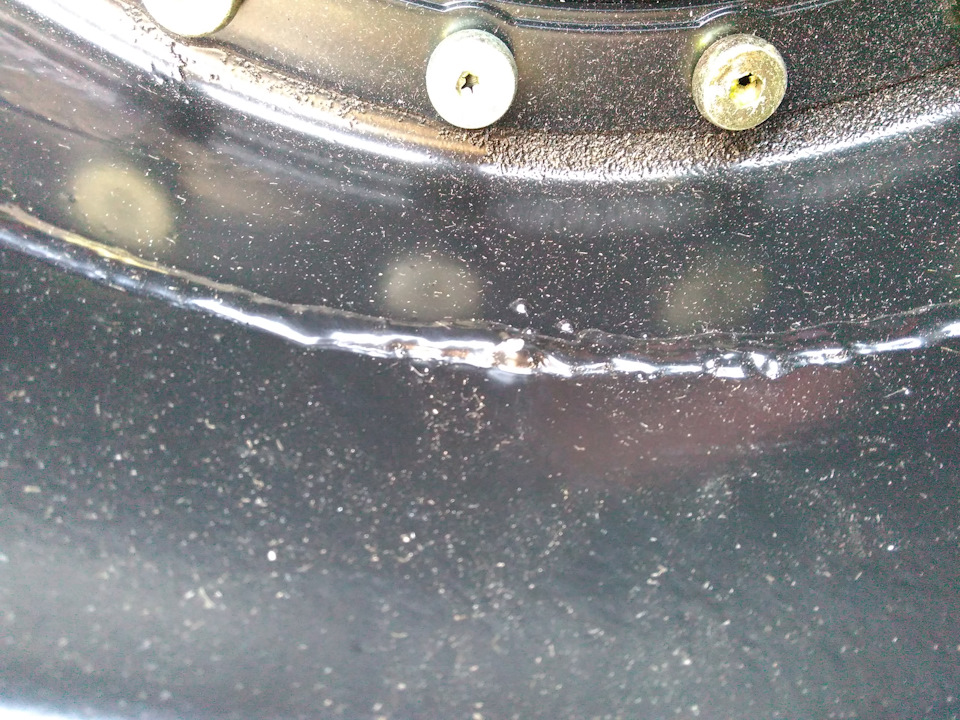

Качество сварных швов оставляет желать лучшего.

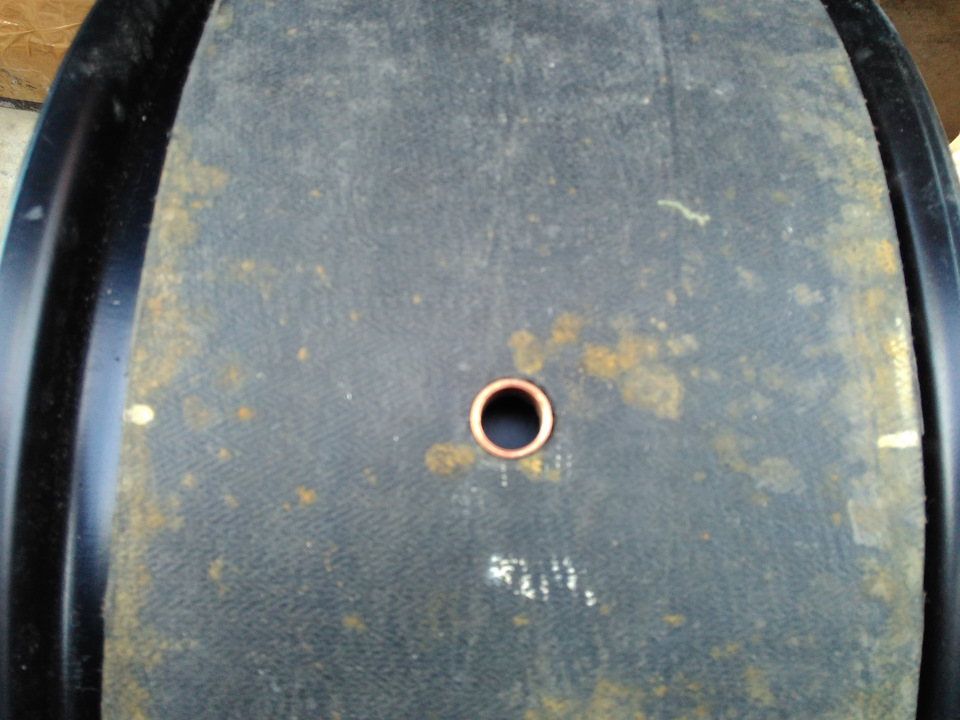

Диск в разобранном виде. Две части прилегают друг к другу через резиновое, уплотнительное кольцо.
Имейте ввиду, что при сборке, внутренняя прорезь с дырью у резинового кольца, должна совпасть с дырью ниппеля на диске.
Итог.
Нам не повезло с кладовщиком во Владивостоке. Он оказался Пи.Де.Рас.Том! Нашим Сибирским друзьям, присылают эту же продукцию в хорошем товарном виде.
Что касается сборки колеса.
Если у вас руки растут из нужного места, колесо собирается в течении 10-15 минут. Желательно для этой процедуры участие двух человек и пневмогайковерта.
После сборки, нигде ничего не травит!
Для тех, кому нужно уверенно долбить по колеям на низком давлении — это не плохой бюджетный вариант.
Вес диска — 20,5кг, вес резиновой вставки — 4,5 кг. Не самые плохие параметры. Но, имеем ввиду, что диск у нас шириной 7 Дюймов.
Вроде как все. Если будут вопросы, буду рад ответить в комментах.
С уважением,
Всеволод Фомин,
Спортивная команда «Формула4х4».
Диски с бедлоками: какие они бывают?
Диски с бедлоками – достаточно узкоспециализированный джиперский аксессуар. Они позволяют ездить на шинах низкого давления без угрозы разбортировки. Колеса такой конструкции частенько используются трофистами. Иногда эти диски можно увидеть на военной технике. Давайте поближе познакомимся с представителями семейства бедлоков.
Любому опытному джиперу известно, что для лучшей проходимости и плавности хода на бездорожье приспускают шины. Таким образом увеличивается площадь контакта покрышки с поверхностью. Этот прием отлично подходит для преодоления болотистой местности, песков, снега. Однако стоит помнить, что для езды на низком давлении подходят исключительно диаметральные покрышки. Но какой бы прочной и гибкой не была покрышка, при низком давлении достаточно одного неверного движения, чтобы разбортировать колесо. Вот ту то и приходят на помощь диски с бедлоками.
Не смотря на тот факт, что бидлоки – продукт достаточно специфический и исключительно офф-роудный, производители внедорожных аксессуаров предлагают достаточно широкий ассортимент. Убедимся в этом на конкретных примерах.
Бренд TrailReady выпускает различные диски для офф-роуда, в том числе и диски с бедлоками (серия HD). Доступны в различных размерах и радиусах. Бидлок изготавливается из алюминиевого сплава 6061-T6 по специальной технологии, позволяющей выдерживать большие нагрузки.
Rock Monster Wheels
Главная особенность этих колес – сертификат DOT. Это значит, что данные диски подходят для эксплуатации на дорогах общего пользования. Кроме того, бренд Rock Monster Wheels принадлежит компании Hutchinson, которая известна благодаря своим легендарным военным разборным дискам с бедлоками (подробности читайте чуть ниже).
Еще одно преимущество данных колес – простая и надежная конструкция, позволяющая установить покрышку на диск даже в полевых условиях. Говоря о надежности также стоит отметить наличие внутреннего бедлока. То есть шина фиксируется не только с внешней стороны, а и с внутренней.
Военные диски «Хатчинсон» с двойным бедлоком могут похвастаться не только невероятной надежностью, а еще и брутальным внешним видом. Именно такие колеса установлены на знаменитом 6-колесном пикапе Mercedes-Benz G63 AMG 6×6. Диски разборные и могут быть использованы с покрышками типа RunFlat (шины, позволяющие продолжать движение даже при полной потере давления, например при проколе).
В 2014 году компания ATX Wheels представила модель AX757 Chamber Pro II. Диск выполнен из алюминиевого сплава А356-Т6, а бедлок – из сплава 6061-Т6. Надежные и стильные диски. Доступны в размере 17×9.
Бренд KMC предлагает модель Enduro из серии XD. Диски активно используются в автоспорте, чем, собственно, и доказывают свою надежность. Выполнены из алюминиевого сплава А356-Т6. Бедлок выполнен из сплава 6061-Т6 и крепится к диску с помощью 35 болтов. Как и предыдущие модели, бедлок KMC имеет специальные вертикальные ребра, надежно фиксирующие шину и не дающие ей проскальзывать. Доступны в 17-дюймовом размере.
Диски разработаны в США. Там же налажено и их производство. Перед вами модель Rekon B57, доступная в размере 17х9.
В Weld Racing отмечают, что диск представляет собой цельную конструкцию, что позволило обеспечить максимальную прочность при минимальном весе. Бедлок крепится к диску с помощью 32 болтов. Нано-керамическое покрытие защищает диски от царапин и сколов, а также позволяет легко очистить колеса после активных покатушек по бездорожью.
Диски подходят для покрышек размером вплоть до 40 дюймов. Номинальная нагрузка на каждый диск – 2600 фунтов (1180 кг). Модель совместима с внедорожниками Jeep JK, Ford, GM, Dodge.
Диски разработаны с нуля специально для энтузиастов бездорожья. На бедлоке расположены специальные отверстия для закрепления дополнительных аксессуаров. Делаются в США. Номинальная нагрузка на диск – 3500 фунтов (1560 кг).
Бренд Ultra Wheel предлагает диск с бедлоком X101 Forged Xtreme. Доступен в размере 17х9. Бедлок крепится к диску с помощью 24 болтов. Данные диски изготавливаются из высококачественных материалах, а надежность продукции Ultra Wheel не один раз подтвердил владелец этой компании Джим Смит. Он неоднократно побеждал в соревнованиях Baja 1000 и NASCAR Craftsman Truck Series, используя свою продукцию.
Диски OMF Rock Lite обладают специальной конструкцией, которая минимизирует вероятность повреждения болтов, крепящих бедлок. Обладают уникальным дизайном и выглядят агрессивно. Производятся в США.
Главная особенность модели Creeper Locks от Trail-Gear – секционный бедлок. Преимущества такой конструкции заключаются в большей прочности и увеличенной толщине. Кроме того, повредив одну секцию вы сможете заменить ее на новую, в то время как цельный бедлок потребует полной замены.
Walker Evans Racing
Выпускаются в радиусах 15, 17 и 20 дюймов. Доступны как литые, так и кованые диски. Есть возможность сделать колеса под заказ, что позволяет покупателю выбрать подходящую разболтовку и вылет. В общем все сделано для того, чтобы угодить максимальному количеству клиентов.
Высокопрочные алюминиевые диски RT-232 Monster от Raceline доступны в размерах 15х8, 17х8.5, 17х9.5 для большинства типов разболтовок. Бедлок крепится 32 болтами. Каждый болт максимально утоплен в пластину для защиты от повреждений.
Нужны брутальные и прочные диски с бедлоком? Тогда вас заинтересует предложение от Eaton Wheels. Стальные диски поставляются в радиусах 15, 16.5 и 20 дюймов.
Method Race Wheels
Используя многолетний опыт и огромное количество различных тестов, компания Method Race создала невероятно прочные и легкие диски для внедорожников. Доступны в радиусах от 15 до 20 дюймов.
Бренд Fuel предлагает несколько вариантов колес с бедлоками для любителей бездорожья и профессиональных гонщиков. Одна из самых достойных моделей – алюминиевые кованые диски D106 Anza Trophy Truck. Производятся в США.
Бедлоки для квадроцикла. Зачем они нужны?
Езда по бездорожью может преподнести массу сюрпризов. Частенько эти самые сюрпризы происходят с колесами. Дело в том, что многие водители предпочитают ездить по бездорожью с низким давлением в шинах (так увеличивается проходимость по грязи), а это легко может привести к разбортировке колеса в самый неподходящий момент. И вот мы плавно подходим к теме нашей статьи.
Конечно же, причиной разбортировки могут быть и другие ситуации. Например, столкновение с каким-нибудь препятствием или резкое вхождение в поворот на высокой скорости. В любом случае, разбортировавшееся колесо – это вряд ли то, что вы хотели бы увидеть на своем квадроцикле где-нибудь посреди поля или в глухом лесу. Поэтому многие хотят обезопасить свою технику от такой досадной ситуации и именно для этого придумали бедлоки.
Вот и ответ на вопрос «Зачем же нужен бедлок?». Бедлок (Beadlock) не позволит вашему колесу разбортироваться даже при самых серьезных нагрузках.
Популярность данный вид аксессуара получил благодаря внедорожникам и военной технике. Именно на таких видах транспорта и использовались бедлоки. Позже широкое распространение получили квадроциклы и на рынке появились бедлоки уже для мотовездеходов.
Подходим к следующему вопросу.
Как устроен бедлок?
Главное отличие диска с бедлоком от диска обычного заключается в наличии пластины со специальными резьбовыми отверстиями по кругу. На эту самую пластину устанавливается борт покрышки. Далее на помощь приходит еще одна пластина, которая устанавливается сверху покрышки и прикручивается к диску.
Таким образом, получаются своего рода «тиски», которые надежно удерживают покрышку. Типичная конструкция бедлока для квадроцикла показана на фото ниже.
С таким аксессуаром можно уверенно гонять на квадрике даже по самому сложному бездорожью не боясь получить разбортировавшееся колесо.
Переходим к последнему вопросу.
Как установить бедлок на квадроцикл?
Тут особо и говорить не о чем. С установкой бедлока может справиться любой человек. Процедура предельно проста и понятна:
Единственная проблема, которая может возникнуть во время установки бедлока своими руками – центровка. Но это маловероятно, ведь производители в основном выпускают самцентрирующиеся модели.
Итак, давайте перечислим преимущества бедлоков для квадроцикла:
Нужен ли вам диск с бедлоком – решать только вам. Если вы ездите по равнинам на небольшой скорости, то, скорее всего, бедлоки вам не понадобятся. В ином случае обязательно возьмите этот аксессуар на заметку.
