для чего используется медная шайба
Для чего нужна медная шайба?
Благодаря медной уплотнительной шайбе можно увеличить уровень прочности соединения и его устойчивость не только к термическим, но еще и к механическим воздействиям. За счет медных прокладок возможно устранение имеющихся в соединении зазоров, обеспечение им достойной герметичности. Именно из-за таких особенностей шайбы медные оптом пользуются сегодня столь широкой популярностью в разных отраслях промышленности. Чаще всего они находятся свое применение в:
Объясняется такая востребованность тем, что медные шайбы производственного предприятия «Карбон Групп» способны выдерживать довольно высокие рабочие температуры и высокий уровень внутреннего давления, не оказывая при этом влияния на целостность конструкции и не теряя свойства. Учитывая это, такими прокладками принято оборудовать трубопроводные системы, топливные системы, а также гидравлические и пневматические механизмы. Так, к примеру, медная шайба может быть установлена под форсунки, компрессор, гидроусилитель, тормозные пневмосистемы.
Медные уплотнительные шайбы могут работать даже в достаточно агрессивных условиях, им не страшны химические воздействия. Кроме того, они устойчивы к разнообразным механическим нагрузкам, воздействия которых не оказывает влияния на их особенности. Так, благодаря медной шайбе обеспечивается надежная герметизация в системах с повышенным давлением. Она легко может переносить воздействия, вроде:
Так, технические характеристики медной уплотнительной шайбы обеспечиваются материалом, из которого ее изготавливают. У самой меди высокая коррозийная устойчивость и высокий уровень пластичности при высоких температурах эксплуатации. При этом медь бывает разных марок, в зависимости от которых у медной шайбы разные свойства. По стандарту изготовления медная шайба может быть следующих марок:
Хотя в большинстве стандартов, а именно, по ГОСТ 19752-84, или же DIN 7603, для изготовления медной шайбы должна быть использована медь марки М3. Конечно же, эту марку можно заменить и на другую, которая более подходит для определенных эксплуатационных условий.
Назначение медных шайб и прокладок
Когда речь идёт о плотном резьбовом соединении, то важно заметить, что без медных шайб будет просто не обойтись, ведь именно они являются отличным уплотнителем для соединений. При необходимости в ход идут гайки и болты, которые могут гарантировать прочность там, где она нужна. Изготовление медных шайб может производится по особому заказу и пожеланиям.
При термической и механической нагрузке медные шайбы становятся незаменимой деталью, так как хорошо выдерживают подобную нагрузку и при этом устойчивы к повреждениям. Так как они достаточно прочные, то их часто применяют в машиностроении, а также при изготовлении гидравлических и топливных механизмов.
Преимущества
В машиностроении их используют как раз из-за того, то выдерживают температуру, перепады давления и высокую влажность. Даже если долго использовать медные шайбы и прокладки в агрессивной среде, они всё равно не теряют своей прочности.
Какие бывают?
Так как шайбы используются в различных сферах, то в зависимости от её назначения подбирается именно то изделие, которое будет подходить для уплотнения и лучшей затяжке резьбы.
Обычно их применяют в группе с такими металлическими изделиями, как шайбы, болты, различные гайки, шпильки и штифты. За счёт их крепкого соединения исключается всякая возможность протекания.
Где используются?
Их хорошие характеристики позволяют использовать медные шайбы практически в любой отросли, где требуется увеличить прочность соединения. Также данный вид изделий устойчив к разнообразным вибрациям или деформациям.
Цены на прокладки зависят от того, какое именно изделие вам требуется. На сайте компании можно подробно ознакомиться с различными их вариантами и посмотреть, и сравнить их стоимость. Менеджеры компании ответят на любой ваш вопрос и помогут с выбором подходящих прокладок или шайб. Также возможен оптовый заказ, при котором цена будет значительно привлекательнее, чем в розницу.
Медные шайбы по чертежам: требования к качеству, сфера использования
Цель изготовления медных шайб – повышение прочности и устойчивости резьбового соединения. Для уплотнения применяют также другие элементы, но данный вариант имеет свои особенности и преимущества. Заказать медные шайбы по чертежам можно в компании Карбон-групп. Однако заранее полезно подробнее узнать об уплотнительных элементах, области их применения и требованиях к качеству изделий.
Назначение и преимущества
Изготовление уплотнителей возможно из различных видов сырья. Медные шайбы можно использовать в качестве усиления области, которая подвергается не только механическим, но и термическим нагрузкам. Кроме того, этот металл выдерживает серьезные перепады давления.
Шайбы медные широко применяются в машиностроении при сборке топливных систем или гидравлики. Также это оптимальный вариант для отделки сливной пробки в автомобиле или подложек на бензопилах.
Уплотнительные элементы из меди имеют следующие преимущества:
Даже после долгого применения в агрессивной среде уплотнители из меди не теряют свою прочность и продолжают выполнять основную функцию.
Требования к шайбам
Свойства уплотнителя напрямую зависят от того, соблюдал ли производитель нормативы ГОСТа при его изготовлении. Если требования соблюдены, шайба сохранит свои свойства на протяжении всего срока эксплуатации.
Как правило, медная уплотнительная шайба является частью ответвления определенного узла или механизма крупного агрегата. Если элемент выйдет из строя, локальной катастрофы избежать не получится.
Производители уплотнителей обязаны на упаковке указывать ГОСТ, по которому изготавливалась партия изделий, а также предоставить сертификат соответствия.
Основа производства медных шайб – листовой прокат. Состав сырья четко контролируется. Производитель следит за процентным соотношением компонентов сплава. Чем меньше примесей в составе, тем выше качество уплотнительных элементов. Шайбы должны иметь гладкую поверхность. Дефектом считается показатель шероховатости выше 3,2 мкм. В отдельных случаях изделия обрабатываются порошкообразным составом для увеличения устойчивости к коррозии. Соответствие нормам проверяют на производстве вручную, а также на специальном оборудовании. Все показатели прописывают в документации, которая прилагается к партии изделий.
Заказать медные шайбы можно в Карбон-групп. Компания много лет занимается изготовлением и продажей уплотнительных материалов, прокладок СНП и прочего. Получить подробную информацию о товарах или оформить заказ можно по телефону, а также на официальном сайте.
Человек использовал медь ещё с начала своего развития. Этот замечательный металл и сейчас не утратил своей актуальности. Его можно встретить в различных конструкциях, которые представляют ценность для человека. Медь нашла широкое применение при производстве крепежных деталей. Металл делает их механически устойчивыми и практичными. Они хорошо выдерживают перепады температуры, давления, обладают устойчивостью к агрессивной среде. Механизмы из меди способны функционировать даже при таких разнообразных условиях.
Продукция медная шайба, изготовленная компанией Новые технологии применяется для решения различных задач. Например, для нужд строительства и ремонта. Крепление деталей различных сооружений подразумевает увеличение их устойчивости. Шайбы используются для того, чтобы увеличить площадь соприкосновения гайки с поверхностью материала, который необходимо соединять. На сайте компании Новые технологии можно найти шайбы из различных сортов меди, имеющие различные толщину и диаметр. Там, в зависимости от заявленных требований, можно найти изделия с различными покрытиями поверхности, среди которых обработка порошком или оцинковка. Также среди продукции данной компании есть резиновые прокладки, увеличивающие устойчивость крепления перед влагой. Благодаря её применению значительно повышается долговечность всей конструкции.
Шайба с гладкой поверхностью, представленная в каталоге сайта «Новые технологии», обладает устойчивостью к негативным факторам окружающей среды, крепления способны выдержать скачки давления и температуры, не подвержены коррозии. Шайбы от компании «Новые технологии» надёжно защищают соединения болта и гайки от искривлений. Чем выше площадь шайбы, тем большую опору имеет соединение.
Технология ремонта двигателей. Уплотнения. Часть 7. Уплотнительные шайбы.
Цикл публикаций не представляет собой часть какого-либо фундаментального учебника.
Это только лишь «путевые» заметки известного дизелиста как стимул для дискуссии. Пишите свои соображения, делитесь и размножайтесь ))
В конце статьи — список следующих тем.
По мотивам публикаций Мезерницкого Александра Юрьевича (aka Alex Diesel)
УПЛОТНИТЕЛЬНЫЕ ШАЙБЫ предназначены для уплотнений всевозможных резьбовых уплотнений. Изготавливаются, как правило, из меди (многоразовые) и из чистого алюминия (одноразовые). Медные шайбы, как для первичного, так и для повторного использования должны быть отожжены, для придания металлу мягкости и податливости. Отжиг осуществляется нагревом любым способом до светло-красного цвета, после чего шайба немедленно погружается в воду. Медь после этой процедуры приобретает розовый цвет и становится столь мягкой, что шайбы можно гнуть пальцами.

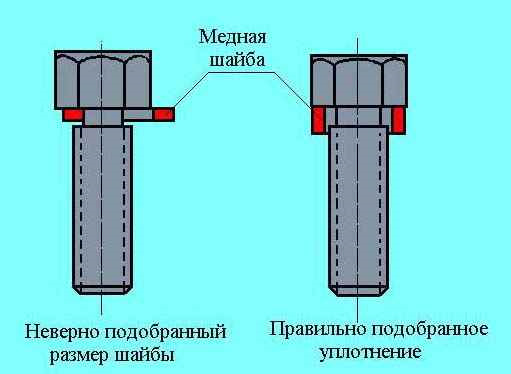

Казалось бы, что уж может быть проще уплотнений шайбами? Однако неправильный выбор внутреннего диаметра шайбы или ее высоты может привести к неплотности соединения (рис. 13). И что уж совсем поразительно, так это то, что мне доводилось видеть попытки исправить неправильный подбор шайбы герметиком.
Еще одной частой ошибкой является постановка двух медных шайб одновременно. Часто приходилось сталкиваться с таким решением, и всегда такие соединения потели.

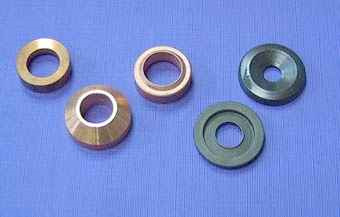

Еще одним частным случаем уплотнения шайбами является уплотнение форсунок в головке блока. В очень многих моторах (VW, MB, Ford) применяются специальные уплотнительные (они же пламягасящие или теплоотводящие) шайбы (рис. 14), которые можно только купить и никаких иных вариантов тут не существует.

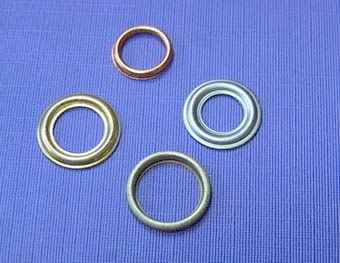

Но во многих моторах (TOYOTA, NISSAN, OPEL, FIAT) применяются штампованные шайбы, а так же так называемые “дутыши” (рис. 15).

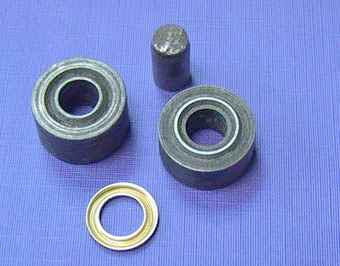

Практика показывает, что эти виды шайб с успехом могут заменять друг друга. В условиях некоторых сервисов имеющих трудности со снабжением, изготовление таких шайб не представляет никаких трудностей. На рис. 16 показана прессформа, на которой автор 15-20 лет назад изготавливал уплотнительные шайбы.
