Зачем нужна дорожная лаборатория?

Автомобили, оснащенные специальным оборудованием, представляют собой дорожные лаборатории. Данные средства передвижения способны выполнять различные задачи. В их возможности входит оперативная доставка специалистов к месту проведения дорожно-строительных работ. Благодаря лабораторному оборудованию можно проводить испытания и диагностику полотна в районе его укладки. Специалисты передвижной лаборатории также осуществляют контроль качества содержания и сохранности дорожных покрытий. Производят определение транспортно-эксплуатационных параметров дорог.

Дорожные лаборатории осуществляют следующие виды измерений:

При необходимости специалисты лаборатории произведут профессиональную видеосъемку инженерных сооружений и автомобильных дорог. Кроме того, ими ведется оценка координат цветности, коэффициента яркости разметки, отбор проб и образцов дорожного покрытия, грунта. При необходимости исследований и определений качеств грунтов лаборанты используют специальное оборудование. Это помогает осуществлять оптимальное строительство и ремонт дорожного полотна на определенном грунте. Передвижная лаборатория также способна обеспечить освещение места проведения дорожно-строительных работ.

Ее специалисты осуществляют такие виды контроля, как:

Оборудование, установленное на передвижной лаборатории, можно использовать для испытаний: асфальтобетона, вяжущих материалов органического происхождения, бетонов, цементов, а также минеральных материалов, грунтов. Кроме того, оно применяется для линейных и геодезических измерений, отбора и обработки проб. Многие внешние системы измерений имеют связь с бортовым компьютером лабораторного автомобиля.

Приобрести передвижную дорожную лабораторию под силу только крупным асфальтобетонным заводам. Лабораторное оборудование необходимо им для собственных нужд, к тому же они предлагают своим клиентам услуги измерений, контроля качества и т. п.

Источник

Дорожная мобильная лаборатория: что это такое и для чего нужна?

Содержание

Строительство и ремонт автомобильных дорог предполагает оценку качества выполненных работ. Дорожно-строительная лаборатория создается для проведения соответствующих тестирования и диагностики, при этом особое место занимает передвижная дорожная лаборатория. Мобильная дорожная лаборатория представляет собой машину, оснащенную необходимым оборудованием.

То, что делает специалист-лаборант с помощью измерительных элементов, регламентируется Положением о службе лабораторного контроля со стороны Росавтодора. Документом регламентируется порядок технологического оснащения таких подстанций и устанавливаются правила выполнения контрольных мероприятий. Результат анализа в отношении полученных показателей обязательно сверяется с нормативными данными ГОСТа. По итогам работ формируется соответствующее заключение.

Дорожная экспертиза асфальта

Увеличение объема расходов на содержание и реконструкцию трасс привело к необходимости тщательного контроля направления выделенных денег, и, следовательно, оценивания покрытий. Лаборатория по асфальту осуществляет испытание дорожно-строительных материалов путем проведения анализа взятых проб с территорий, важным этапом которого является экспертиза дорожного полотна.

Проверка асфальта представляет собой совокупность мер, направленных на получение следующих параметров:

Толщина верхнего слоя;

Плотность основания из песчаной смеси;

Ровность и наличие колей (если имеются неровности);

Коэффициенты изношенности, уплотнения, сцепления и водонасыщения;

Температура поверхностного слоя;

Наличие разметки на поверхности.

Полученные результаты исследования сравниваются с утвержденными показателями по проектной смете и ГОСТу.

Высокое качество экспертизы реально получить путем высверливания небольшого элемента проезжей части. Это позволит точнее измерить требуемые величины и составить наиболее достоверный отчет по объекту проверки.

При исследования асфальтированной дороги специалисты осуществляют:

Визуальный осмотр территории на предмет наличия выбоин и трещин;

Замеры специальной рейкой длиной в 3 метра для получения информации об уклонах, крутизны откосов и т.п.;

В заключении эксперта указывается актуальное состояние асфальтового покрытия, вплоть до определения примерного срока эксплуатации шоссе. Это позволяет своевременно выполнить восстановительные работы и сэкономить на строительстве.

При обустройстве нового дорожного полотна также целесообразно использовать транспортабельную станцию контроля. Если на каждом этапе строительства своевременно выявлять соответствие итогового результата запланированному, вероятность возникновения проблем с капитальным объектом в ближайшем будущем окажется очень мала. В течение всего гарантийного сока (5 лет по ГОСТу) не будет необходимости заказывать экспертное исследование дороги.

Оборудование для передвижной дорожной лаборатории

Транспорт, используемый в качестве автономного мини исследовательского центра, относится к средствам измерения, подлежит сертификации и внесению в реестр. При этом дорожное лабораторное оборудование включает в себя комплекс диагностирующих и съемочных средств. Состав оснащения:

Программная установка на ступичном узле колеса, позволяющая измерить пройденное машиной расстояние;

Монитор внутри фургона, устанавливаемый на кронштейн для возможности поворота экрана в разном направлении, удобном для исследователя;

Разводка, к которой имеется возможность подключить диагностическую систему.

Кроме экспериментального отсека предусматривается места для размещения водителя и, как минимум, двух специалистов-исследователей и для перевоза массивной строительной и иной техники (генератора или бура).

Подходящее оснащение передвижного центра позволит получить актуальные сведения о состоянии дел на интересуемом пространстве. В отличие от стационарного комплекса мобильную измерительную конструкцию можно направить на отдаленные от центральных магистралей дорожные участки.

Производство передвижных лабораторий

Переоборудование транспортных средств в лабораторный комплекс возможно лишь при строгом соблюдении технического регламента о безопасности колесных ТС. Самостоятельный перенос и изменение инженерных характеристик может привести к возникновению технических неполадок в дальнейшем и трудности с регистрацией реконструкции в ГИБДД. Производство передвижных лабораторий в компании «Авто Февраль» заключается в том, что создается передвижная лаборатория Газель, КАМАЗ, Ford, Fiat на базе цельнометаллического фургона.

Устройство новой конструкции внутри кузова осуществляется на основании соответствующего разрешения. При оформлении отсеков для нестационарного корпуса учитываются требования заказчика. Подробнее>>

На основании составленного проекта осуществляется:

Формирование отсеков в фургоне (установка металлических перегородок);

Внутренняя обшивка шумо- и теплоизоляционным материалом;

Формирование специальных технологических систем (прокладка кабеля, монтаж розеток и т.п.);

Нанесение маркировок и окраска в определенный цвет внешней стороны кузова авто.

Изменения, внесенные в конструкцию автофургона, подлежит отразить в паспорте ТС, регистрация новой конфигурации обязательна. Только после проведения всех регистрационных процедур транспортная измерительная станция может быть использована по назначению.

Понравилась статья? Поделись с друзьями или добавь в закладки!

Источник

Дорожная лаборатория

Всем привет! Решил немного рассказать о своей работе. Я инженер дорожной лаборатории. Мы занимаемся испытаниями дорожных материалов, диагностикой и экспертизой дорог и благоустройств территорий. Заранее прошу прощения за ошибки и нудное повествование.)

Отвечу на самый популярный вопрос: «Какого хера у нас дороги дерьмовые?»

Сейчас тенденция качественных дорог возрастает в связи с новыми технологиями и более серьезным подходам к назначению подрядчиков и технадзора. Все реже встречаются нарушения на федеральных трассах. Конечно нужно делать поправку, что в большей степени наша организация занимается Московскими и подмосковными дорогами, но совсем недавно мы участвовали в экспертизе дорог в Якутии, сылочку оставлю в коментах.

В этом посте хочу вам рассказать о том, как же проводится проверка асфальтобетона.

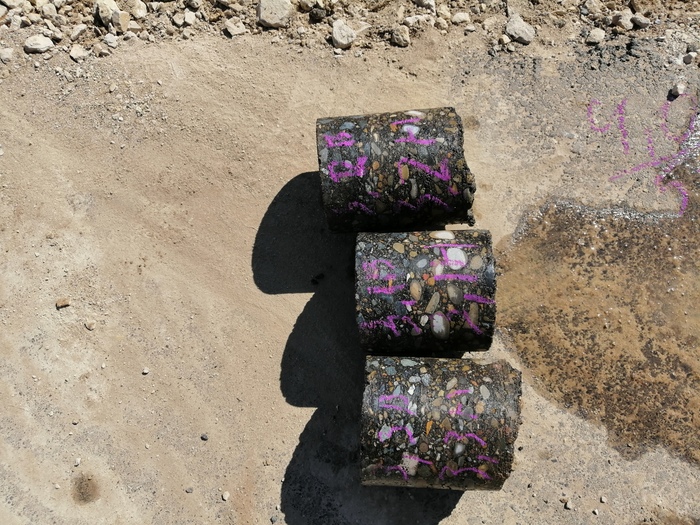

Наверное каждый из вас встречал такие отверстия в асфальте? Это значит, что здесь проводился отбор проб асфальтобетона, чтоб в дальнейшем провести испытания. На объекте мы выбираем место, отбуриваем пробы и замеряем толщину покрытия. Дальнейшее волшебство проводится в лабораторных условиях.

Для начала образцы моются, потом высушиваются при 50 градусах до постоянной массы.

Затем начинаются испытания. Для определения качества выполненных работ достаточно двух показателей: водонасыщения и коэффициента уплотнения. От названия можно догадаться, что водонасыщение – это количество воды, которое асфальтобетон может в себя набрать. Чем больше водонасыщение, тем выше пористость уложенного материала. Из физики мы помним, что вода в твердом состоянии расширяется и тем самым, разрушает все на своем пути. Поэтому после зимы становится так много ям и канав.

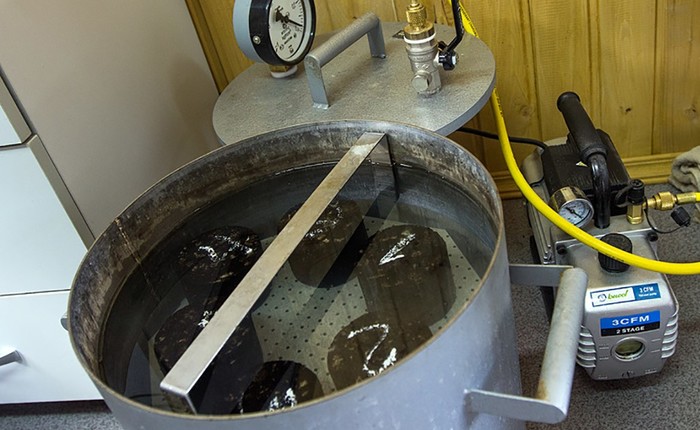

Водонасыщение определяется с помощью вакуумной установки и весов (простите, лично испытаниями не занимаюсь, некоторые фото из интернета)).

Граница показателей зависит от марки асфальтобетона, об разновидностях его расскажу как-нибудь в следующий раз.

Второй важнейший показатель – это коэффициент уплотнения, для того чтобы его определить нужно переформовать образцы (керны) которые мы привезли с объекта исследования. Делается это так:

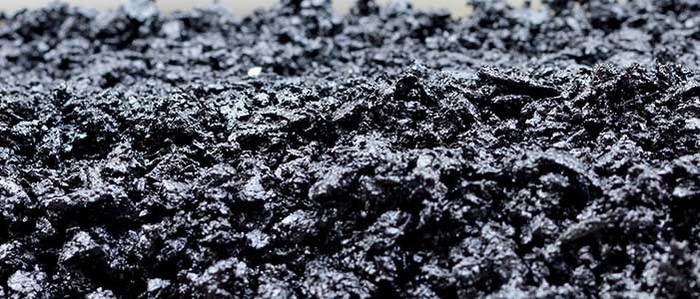

Образцы кладут в сушильный шкаф и разогревают до 140-150 градусов для того, чтобы этот керн превратился в месиво из битума, песка, щебня и добавок

После этого смесь формуется в специальной форме в виде цилиндра и испытывается в таких же условиях, что и образцы до переформовки.

По итогу мы имеем плотность и водонасыщение образцов и асфальта и теже показатели переформованных образцов примерно в идеальных условиях.

Плотность образца из покрытия делим на плотность переформованного и получаем тот самый коэффициент уплотнения. Идеальный коэффициент уплотнения единица, но допускаются незначительные отклонения от данной цифры. Например минимальный коэффициент уплотнения для асфальтобетона на тротуарах должен быть 0.93. На дорогах минимум 0.99 для верхних слоев покрытий.

После полученных результатов мы пишем заключение и на его оснований люди дорогу сдают или переделывают) Но на самом деле конечно это минимальные работы, которые мы выполняем. Очень много других испытаний проводится дополнительно. Если пост зайдёт, то напишу еще пару постов про асфальтобетон, дорожную одежду и их испытания.

Если будут вопросы пишите, постараюсь на все ответить.)

Таки да,у меня вопрос: а кто эти пробы,точнее,дырки должен потом заделывать?

— Как так дружище? Два года и такой результат? Женя ведет Витю за дом и говорит:

Видишь, вон там, автобан?

Интересно пишешь, спасибо за пост!

Испытали, решение вынесли

А чего назад-то не положите?

Скажите, а почему именно в середине надо расковыривать? Это какая-то норма? У нас в 2013 году заасфальтировали впервые двор. И вот пришли брать образцы. Наш подъезд с помощью нелитературного языка попросил таки брать образец не из середины, а левее (нет, не с самого края, просто не прямо на пути к двери), чтоб не спотыкаться об эту чудесную дырень. У других же подъездов так и остался испорченный асфальт

Если будут вопросы пишите, постараюсь на все ответить.)

так когда дороги будут хорошими, без ям?

регулярно встречал и задавался вопросом кто же дырявит дороги) пока мне не объяснили)

Первый российский асфальт

По сравнению с грунтовкой, раскисающей в грязь после первого же весеннего дождика, булыжная мостовая – это светлое дерзание технической мысли. Ездить по ней тряско и муторно, зато она практически вечная. Брусчатка, конечно, практичнее будет, но дороговата для городской казны, и труда требует просто невероятного. Торцовая мостовая дешевле, да еще и красива, как паркет в бальном зале, но чуть какое наводнение – всплывает. В общем, до 6 июля 1838 года выбор вариантов дорожного покрытия был невелик. Даже в столичном Санкт-Петербурге. А потом началась эпоха асфальта.

Справедливости ради надо сказать, что прихода этой эпохи никто толком и не заметил. Выглядело это как забавный опыт чудака-инженера, выпросившего у властей разрешение благоустроить участок тротуара в центре города. Всего-то несколько метров вдоль забора стройплощадки Исаакиевского собора со стороны моста. Грязища там была, как это обычно и бывает, непролазная. Дождались сухого, не дождливого дня – а на 6 июля как раз такая погода и выпала – выложили дорожку кирпичом, а сверху вылили смесь разогретого асфальта с гранитной крошкой и разровняли. Подождали немного, гоняя любопытную публику, порывавшуюся сразу же пройтись по теплому покрытию. Получилось ровно, красиво, сухо, а главное – быстро. И прочно – на несколько лет хватило!

Автор этого опыта – Иван Федорович Буттац – был серьезным инженером и опытным проектировщиком, даром, что на момент описываемых событий ему не было еще и тридцати. Самостоятельных проектов за ним к этому времени числилось немного, но зато он успел приложить руку к строительству нескольких мостов, проектированию купола Троице-Измайловского собора и так далее. К слову сказать, он и в строительстве Аничкова моста принял участие, только это было двумя годами позже, в 1840-м. А тема с асфальтом была его коньком, интересовала его особо. Ведь то, что плохие дороги – одна из главных бед России было понятно уже в те времена.

Удачный опыт решено было продолжить в следующем 1839-м году. В качестве полигона выбрали тротуары у съезда с Тучкова моста, где по теплому времени стояли непросыхающие лужи. Площадка получилась невелика – 45 погонных сажен в длину и 5 футов в ширину, то есть, по нашим нынешним меркам – порядка 210 квадратных метров. Подсыпали земли, залили, укатали, а поскольку асфальтовой смеси было заготовлено с запасом, в качестве бонуса заасфальтировали еще и сам въезд на мост – еще порядка квадратов пяти. Городское начальство осталось очень довольно, несмотря на то, что удовольствие получилось не из дешевых – стоимость одного квадратного метра нового покрытия упиралась в 14 рублей.

На короткое время заасфальтированный участок стал местом паломничества любопытных горожан, разумеется, никогда не видевших ничего подобного. А потом, как это часто бывает, о новинке забыли. Практично, конечно, красиво, но дорого же, очень дорого!

Инженер Буттац обивал пороги министерств, губернаторов и градоначальников, но достучаться до потенциально заинтересованных лиц получилось не сразу, а только через четверть века. Впрочем, времени Иван Федорович не терял: разработал несколько вариантов смесей, максимально снизил себестоимость производства, нашел источник сырья и к 1872 году выстроил на берегу Волги в паре десятков километров от Сызрани первый в истории России асфальтовый завод.

Это уже был другой масштаб, совсем другое дело и объемы, совсем другие коммерческие предложения. Так что вскоре Московская городская дума передала ему заказ на асфальтирование Тверской улицы с бюджетом в 50 000 рублей, а там и другие города начали подтягиваться, осознав, насколько новое покрытие лучше всего, что было раньше. Жаль только, что сам Буттац до победного шествия асфальтовых дорог по стране не дожил, скончавшись в 1876-м. Но память он по себе оставил такую, что может позавидовать иной император древности. 1 200 000 километров асфальтированных дорог по всей России – это не шутка. Жалко только, что памятник есть, а имя героя как-то подзабылось.

Источник

Как передвижные лаборатории следят за состоянием дорог

Найти трещину в дорожном покрытии, измерить глубину колеи, заблаговременно обнаружить провалы под полотном дороги — эти и другие проблемы помогают отслеживать передвижные дорожные лаборатории. Как происходит мониторинг состояния улично-дорожной сети в Москве, почему машины работают по ночам и есть ли в мире аналогичные службы — в материале mos.ru.

Отечественная разработка

Передвижные дорожные лаборатории были разработаны сотрудниками и студентами Московского автомобильно-дорожного государственного технического университета (МАДИ) в 2007 году. 10 специальных машин были собраны силами сотрудников, аспирантов и студентов всего за несколько месяцев. С 2008 года они появились на улицах города. В 2018-м к ним добавились еще три грузовика, оборудованных более современно, а старые лаборатории были модернизированы.

Вся начинка такой машины — полностью отечественного производства. Аналогов этой разработки в мире нет.

«Подобные зарубежные лаборатории существуют, но они выполняют, как правило, не полный комплекс обследования и стоят в разы дороже наших. При этом могут работать только в светлое время суток», — рассказывает профессор Юрий Васильев, один из авторов проекта дорожных лабораторий, заведующий кафедрой дорожно-строительных материалов МАДИ.

В других мировых столицах, конечно, тоже контролируют качество дорожного полотна. Однако подобных многофункциональных лабораторий нет нигде, и регулярные проверки такого масштаба не проводятся.

Под покровом ночи

Передвижные дорожные лаборатории находятся в ведомстве ГКУ «Экспертавтодор» и выходят на улицы столицы весной и осенью. Также их могут вызвать на место аварии (например, просадки) для проведения оперативного исследования.

Поэтапно машины обследуют каждую улицу, каждый переулок и проезжают за сезон более 21,5 тысячи километров. Передвижные лаборатории движутся со средней скоростью потока и работают по ночам, чтобы не создавать дополнительной нагрузки на дороги. Кроме того, свет и тени днем могут ухудшать качество отснятого материала. При этом мониторинг дорог проходит только при хорошей погоде.

В машине находятся два сотрудника — водитель и оператор. Они заранее получают наряд-задание (какие улицы должны проверить за смену) и следуют намеченному графику, как правило, работая до утра. Оператор на специальном мониторе следит по ходу движения за тем, чтобы все оборудование было исправно, а также выполняет функции штурмана, ведет бортовой журнал. В мониторинге участвуют аспиранты и магистры МАДИ.

Главный сканер московских дорог

Лаборатория на колесах укомплектована различными приборами, которые позволяют машине на ходу одновременно измерять большое количество показателей. На корпусе автомобиля закреплены системы замера продольной и поперечной ровности, коэффициента сцепления, геофизического зондирования (георадиотомограф) и устройство видеокомпьютерного сканирования. Все системы измерений синхронизированы и привязаны к системам GPS/ГЛОНАСС. А система видеокомпьютерного сканирования способна захватывать поверхность проезжей части на ширину до 12 метров, то есть на три полосы.

В процессе работы машина формирует узкую полоску света, в пределах которой происходит сканирование дорожного покрытия. За счет установленного на колесе датчика системе подаются сигнал об изменении положения и команда записи. Общий принцип работы схож с обычным офисным сканером.

«Каждый квадратик пять на пять миллиметров на проезжей части преобразуется в один пиксель на экране монитора. Любые дефекты и объекты на поверхности проезжей части, имеющие размеры более одного миллиметра, будут зафиксированы», — поясняет Юрий Васильев.

Лаборатория определяет качество дорожного полотна, замеряет колею, фиксирует трещины на дорожном покрытии, а также исследует состояние дороги на глубине до семи метров. Последнее позволяет выявить, где есть пустоты или переувлажнение грунта, чтобы принять превентивные меры до того, как произойдет провал.

Внутри машины размещены компьютеры и блоки приема и первичной обработки данных каждой из систем, куда записывается информация. Также в лаборатории предусмотрен дополнительный источник питания — генератор, который необходим для бесперебойной работы всех систем, включая систему освещения.

Колея двух типов

Самой актуальной для московских дорог проблемой, по словам специалистов, является колея. Она опасна тем, что может привести к потере управляемости автомобилем, особенно если скапливается вода. Машину будет просто выбрасывать из полосы движения. По нормативу, если глубина колеи превышает два сантиметра, дорожное полотно необходимо ремонтировать.

«В последние годы мы говорим о том, что колею надо разделять на пластическую, которая образуется в теплое время года под действием тяжелого транспорта, и износную: она образуется зимой под действием шипованной резины. Первый вопрос отчасти удалось решить, ограничив движение тяжелых грузовиков по городу днем. На МКАД основная колея сегодня — на левых полосах движения, так как по ним едут автомобили с наибольшей скоростью, оборудованные шипованной резиной. Второй вопрос решить системно пока не удается. Запретить шипованные шины сегодня невозможно. Есть только один вариант — ограничивать скорость», — заключает Юрий Васильев.

Эксперт отмечает, что важным фактором, влияющим на скорость разрушения дорожного полотна, является климат. Шипованные шины, осадки и минусовые температуры постепенно разрушают асфальтобетон.

После смены полученный передвижной лабораторией материал передают в офис камеральной обработки. Данные внимательно изучают, обрабатывают и формируют отчет о состоянии объекта улично-дорожной сети. Результаты мониторинга направляют в ГКУ «Экспертавтодор» для принятия решений о ремонтных работах на конкретном участке дороги.
