Быстрый рост городов, нехватка земельных участков, постоянный рост цен требуют применения современных технологических достижений. Одно из них — это бентонитовые маты. Они просто незаменимы в строительстве паркингов, тоннелей, торговых центров и многих других конструкций повышенной сложности. Благодаря особой долговечной и водоустойчивой структуре маты отвечают всем запросам, предъявляемым к строительным работам.
В состав бентонитовых матов входит специфический рулонный материал из небольших гранул бентонитовой глины, которые располагаются между двух слоев геотекстильной основы из полипропилена. Соединяются эти два слоя иглопробивным методом.
Характеристика бентонитовых матов такова, что при любом контакте с водой они начинают пропитываться влагой и разбухать. Их объем, в процессе впитывания, способен достичь 16-ти кратного увеличения. Если это происходит в ограниченном участке или пространстве, то в составе бетонита появляется гель с плотной консистенцией. Он, в дальнейшем преграждает путь влаге.
Все бентонитовые гранулы удерживаются армирующей оболочкой, которая с одной стороны выполнена из особой ткани, а с другой стороны, напротив, содержит нетканую конструкцию. Когда гель расширяется, нетканая сторона остается в первоначальном положении вдобавок совершенно непроницаемой для воды. Что касается тканого слоя, то он частично пропускает определенный процент гелевой основы на тот компонент, который подлежит защите. Однако, при этом он полностью способен ликвидировать разные трещины и невидимые механические повреждения.
Иглопробивная технология соединения двух слоев, позволяет всем гранулам бетонита равномерно и надежно фиксироваться во внутреннем пространстве. Это свойство обеспечивает прочность бентонитовых матов.
Бентонитовые маты обладают различными достоинствами, среди которых несколько особенно важных:
2. Им не страшны периодические оттаивания и замораживания. При таких условиях они не теряют ценные свойства.
3. Достаточно всего лишь одного слоя мата в 0,6 см, чтобы заменить глиняную гидроизоляцию, у которой толщина 1 метр.
4. Из-за того, что бентонитовые маты способны разбухать с помощью воды, они могут самостоятельно закрывать собственным материалом трещины и полости.
В силу своих отличных показателей, бентонитовые маты пользуются популярностью в изоляции любых подземных площадей, начиная с простых бассейнов, резервуаров для сбора воды и заканчивая пешеходными переходами.
Бентонитовые маты обладают высокими гидроизоляционными свойствами, прочностью, устойчивостью к повреждениям и гибкостью на протяжении всего периода эксплуатации в любых гидрогеологических условиях.
Видео. Как самозалечивается бентонитовый мат
Структура бентомата
Бентоматы имеют иглопробивной каркас, состоящий из слоев тканого и нетканого геотекстиля и расположенных между ними бентонитовых гранул.
Тканый геотекстиль обладает повышенной прочностью, малой деформированностью и низкой водопроницаемостью. Он выполняет функцию армирования.
Нетканый геотекстиль выполняет функцию разделения и дренирования. Служит в конструкции для быстрого и равномерного распределения влаги.
Бентогранулы являются экологически чистым природным адсорбентом.
Скрепление иглопробивным способом обеспечивает высокую прочность конструкции и фиксацию равномерного распределения гранул на протяжении всего периода эксплуатации.
Рисунок 1. Состав бентонитового мата
Рисунок 2. Бентонитовый мат
В чем уникальность бентонитового мата?
Активный компонент материала – природная бентонитовая глина.
В бентонитовом мате она находится в виде гранул, которые при взаимодействии с водой впитывают ее и увеличиваются в объеме. Под давлением пригрузочного слоя (грунта, бетона, щебня) внутри материала образуется водонепроницаемый бентонитовый гель. При возникновении повреждений конструкции пластичный гель заполняет дефект и продолжает защищать ваш объект. Это свойство бентомата называется самозалечиванием. Этой уникальной особенностью не обладают другие гидроизоляционные материалы.
Вне зависимости от степени гидратации, бентонитовый мат не увеличивается в толщине. Этому способствует пригруз и прочное иглопробивное скрепление. Благодаря природным свойствам бентонитовой глины, ее способность поглощать и запирать влагу не ограничена и сохраняется при любых гидрогеологических и температурных условиях на протяжении всего срока эксплуатации объекта. А это более 100 лет.
Некоторые строители называют бентонитовый мат современной высокотехнологичной заменой глиняного замка. Бентомат уложить проще и быстрее в несколько раз: он не требует ремонта, так как не размывается и не растрескивается на протяжении эксплуатации.
Рисунок 3. Применение бентоматов Masterbent для гидроизоляции фундамента
Рисунок 4. Гидроизоляция паркинга с применением бентонитовых матов Bentizol
Преимущества бентонитовых матов:
Как видно из данных, приведенных в таблицах, благодаря своим физико-химическим свойствам, бентонитовые маты обладают уникальными свойствами, такими как:
Виды бентонитовых матов компании «БентИзол»
Они различаются между собой по следующим признакам:
Таким образом, на российском рынке различают:
Марки бентонитовых матов
В компании «БентИзол» разработано две торговые марки, которые отличаются сферами применения, размерами рулонов, рецептурой бентонитовых гранул.
Применяется: — для горизонтальной и вертикальной внешней гидроизоляции подземных частей зданий и сооружений от грунтовых вод; — для изоляции откосов и насыпей.
Отрасли: гражданское промышленное, транспортное строительство
Masterbent P Masterbent L Masterbent LP
Применяется в качестве противофильтрационных экранов для защиты почвы и грунтовых вод от попадания вредных веществ.
Отрасли: нефтегазовая, горнодобывающая, сельское хозяйство, полигоны размещения промышленных и бытовых отходов, строительство гидросооружений.
SAB 4 SAB 5 SABL 4 SABL 5
SB 4 SB 5 SBL 4 SBL 5
Технические характеристики бентонитовых матов компании «БентИзол»
Характеристики
Бентонитовые маты
Бентонитовые маты с ламинированным слоем
Коэффициент фильтрации, м/с, не более
Разрывная нагрузка, вдоль/поперёк, кН/м, не менее
Удлинение при разрыве вдоль/поперек, %, не менее
Сопротивление статическому продавливанию (метод СBR), к/Н, не менее
Прочность при раздирании, Н/м, не менее
Прочность на отрыв ламинирующего слоя, Н/м, не менее*
Стойкость к динамическим пробоям (метод падающего конуса), мм, диаметр, не более
Толщина при давлении 2 кПа, мм, ± 10%
Гибкость при отрицательных температурах
Устойчивость к агрессивным средам (химическая стойкость)
Если мы сравним применение бентонитовых матов и других гидроизоляционных материалов на различных объектах, то убедимся в том, что:
Для получения консультации технического специалиста, а также для заказа продукции отправьте заявку с сайта
Свойства материала и особенности монтажа – бентоматы
Бентоматы (бентонитовые маты) — геосинтетическо-глинистая гидроизоляция. Процесс производства полностью промышленный, что гарантирует стабильность эксплуатационных свойств материала и полное соответствие характеристикам, заявленным изготовителем.
Бентонитовый мат представляет собой тонкий геокомпозитный материал, трехслойный «экран», состоящий из двух листов геотекстиля (один тканый, другой нетканый), удерживающих в середине бентонитовую глину (гранулы или порошок). Геотекстиль — несущий элемент. Между собой слои соединены чаще всего иглопробивным способом.
В строительстве домов жилого сектора бентоматы используют для гидроизоляции фундамента. Глиняная гидроизоляция — замок толщиной 1 м, трудоемкая, длительная работа. От нее избавляют бентонитовые маты — всего один слой материала заменяет метровый пласт утрамбованной глины.
Свойства геосинтетиков
Геосинтетик как полимер изначально долговечен (чего нельзя сказать о металлоконструкциях). Помимо длительного срока службы материал характеризуется:
– прочностью, что вкупе с долговечностью позволяет использовать геосинтетики в сложных условиях, где необходимы оба качества;
– экономичностью (требуется меньше земляных работ, за счет чего снижаются поставки привозных материалов);
– универсальностью (иногда можно использовать исключительно геосинтетики);
Свойства бентонитовой глины
Современное название бентонит получил по наименованию месторождения, где добывали глину, впервые примененную американскими фермерами как удерживающий влагу материал — Бентон, США. Этот вид глины (мыловка, голубая, кил) известен давно — были востребованы ее гигиенические и целебные свойства, а американцам принадлежит честь открытия гидроизоляционных.
Бентонитовая глина обладает свойством разбухать — контактируя с водой, она увеличивается в объеме в 14–16 раз. Структура помещенной в замкнутое пространство глины меняется от напряженного состояния — образуется водонепроницаемая гелевая масса.
Строение и виды бентонитовых матов
Есть 4 вида бентоматов, различающихся по методу соединения и структуре:
– бентонитовая глина сцеплена с геосинтетиками;
-г линяный слой расположен между прошитыми слоями геосинтетика;
– бентонит находится между двумя слоями геосинтетика, соединенными иглопробивным способом;
– глина удерживается между несущими слоями за счет адгезивных свойств.
Глину используют в гранулах или порошке, чтобы предотвратить разрыв материала несущих слоев.
Свойства бентоматов
Бентонитовые маты успешно прошли тестирование на:
– прочность (в том числе на сдвиг);
– устойчивость к агрессивным средам, нефтепродуктам (бензин, дизельное топливо) и химическим удобрениям;
– набухание; сопротивляемость корням растений;
– устойчивость к воздействию неравномерной осадки грунта;
– стойкость к цикличной заморозке; газопроницаемость (метан);
Сфера применения бентоматов
Бентонитовые маты применяют в качестве:
– гидроизоляции подземных конструкций зданий и сооружений, контактирующих с грунтом;
– защитного слоя, предохраняющего грунтовые воды от аварийных и поверхностных стоков;
– основания под фундамент в условиях периодически возникающих (по причине переувлажнения грунта) неравномерных деформаций;
– непроницаемой для воды и газа оболочки основания и поверхностей полигонов для хранения опасных отходов;
– гидроизоляции оснований автомагистралей; защиты грунтовых вод, пролегающих вблизи автотрасс, от загрязнений веществами, попадающими в грунт в аварийных ситуациях; дополнительного экрана под покрытие из асфальтобетона;
– страховочного слоя между геомембранами, обеспечивающего гидроизоляцию в случае повреждения мембран; гидроизоляции бассейнов и других водохранилищ.
Преимущества бентонитовых матов
Если сравнивать с устройством обычного глиняного замка, на монтаж бентоматов требуется гораздо меньше времени, работы не в пример проще, их можно проводить в любое время года. Кроме того, материал:
– восстанавливает структуру при незначительных повреждениях механического характера (не нарушающих слой геосинтетика);
– без ограничений выдерживает цикличную заморозку;
– без ограничений выдерживает цикличную гидратацию;
– ликвидирует трещины в изолируемых конструкциях за счет набухания.
Монтаж бентоматов
Монтаж бентонитовых матов должны проводить специалисты (несмотря на его простоту). Необходимо строго придерживаться рекомендаций производителя, строительных правил. Существуют требования к основанию. Есть особенности горизонтальной и вертикальной укладки материала.
2. Поверхность должна быть ровной (никаких углов, выбоин, выступов более 12 мм) и чистой, без посторонних включений (мусор, корни растений и проч.).
3. Грунт должен быть уплотнен (коэффициент — минимум 0,9).
4. Максимально допустимая фракция частиц зернистой засыпки — 18 мм. При необходимости поверхность выравнивают песком.
5. Допустима укладка бентоматов на влажную (но без свободной воды) поверхность.
6. Минимально допустимая толщина бетонных плит над матами: при укладке на грунт — 100 мм, при укладке на бетон — 150 мм.
7. Конфигурация бентоматов должна совпадать с формой фундамента — для этого маты обрезают.
Особенности горизонтальной укладки бентоматов
Бентонитовые маты нужно укладывать аккуратно, ровно — без морщин, складок. Трение материала об основание необходимо свести к минимуму.
Бетонирование по уложенным матам проводят в направлении их стыков, чтобы снизить вероятность попадания раствора в нахлесты. Если плиту заливают поэтапно, маты на 30 см выводят за рабочий шов. Материал наворачивают на опалубку, а затем соединяют с матами вертикальной изоляции, соблюдая рекомендуемую величину нахлеста.

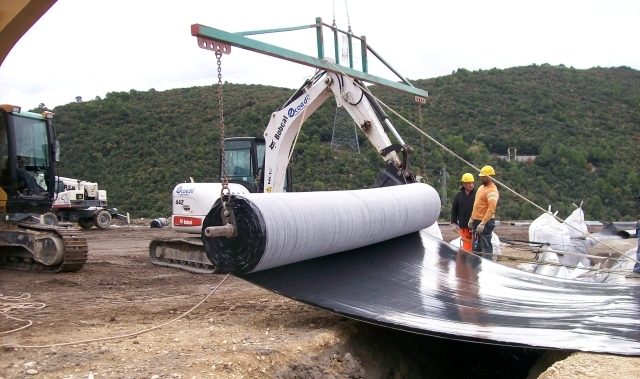

1. Рулон подвешивают (например, на крюк крана) и укладывают путем его раскатывания (на крупных объектах применяют специализированную технику с бобиной и траверсой).
2. Нетканая сторона материала должна быть обращена вверх — к изолируемой конструкции.
3. Укладывают внахлест: по длине рулона — 15 см, по ширине — 30 см (если иное не предусмотрено конкретным проектом).
4. Между полотнищами в зоне нахлеста непрерывным слоем насыпают бентонитовые гранулы.
5. Нельзя менять направление укладки.
6. Резаные детали нуждаются в дополнительном креплении в местах нахлеста. Крепят дюбелями, шаг — 30–40 см.
Бентонитовые маты можно монтировать в любое время года, однако в неблагоприятных погодных условиях, во время остановки работ уложенный материал накрывают полиэтиленом или щитами (дерево). Желательно в день укладывать столько материала, сколько удастся тут же присыпать грунтом (или другим материалом, предусмотренным проектом).
Устройство защитно-прижимного слоя обязательно, причем сразу же после укладки — в противном случае высок риск преждевременной гидратации бентонита.
Особенности вертикальной укладки бентоматов
В укладке вертикальной изоляции нет претензий к направлению материала — бентоматы можно располагать и вертикальными, и горизонтальными рядами, что значительно облегчает монтаж.
4. Края материала заводят за углы и на горизонтальную поверхность минимум на 30 см.
5. Бентоматы дополнительно скрепляют дюбелями (шаг — 30–40 см) в местах нахлеста.
6. Маты ограничивают бетонной или кирпичной прижимной стеной толщиной минимум 4 см.
Дополнительные материалы
↑ Дополнительно нужны гидроизоляционная лента и бентонитовыйгранулят. Лентой герметизируют инженерные швы. Гранулят применяют для изоляции трещин и неровностей, в целях усиления узлов и выравнивания поверхности при подготовке основания, для герметизации сопряжений с коммуникациями.
Гидроизоляция в зоне инженерных коммуникаций
Гидроизоляцию в местах, где проходят коммуникации, выполняют бентонитом в гранулах или шпателью, а затем укладывают сверху еще один лист бентомата (накладка).
1. Вокруг коммуникации устраивают штрабу (ширина — 100 мм, глубина — 75 мм).
2. Штрабу заполняют шпателью или гранулятом до поверхности.
3. На основном бентомате и накладке делают разметку.
4. Вырезают в листах отверстия согласно разметке (используют очень острый инструмент, чтобы при разрезе не нарушить структуру геотекстиля).
5. Укладывают основное полотнище.
6. Вокруг коммуникации насыпают гранулы бентонита (слой — 4–5 см).
7. Укладывают накладку.
Если в месте примыкания материала к коммуникации обнаружат неровности, если примыкание не полное, для устранения погрешности делают радиальные разрезы.
Когда невозможно сделать накладку, в месте расположения коммуникации материал укладывают внахлест. Вырезы под трубу выполняют в стыках полотнищ. Гидроизоляцию у горизонтальных коммуникаций выполняют так же.
Ремонт бентонитового мата
Материал этот не слишком прочен, устойчивость к воздействиям механического характера — слабая. Транспортировать и монтировать бентонитовые маты нужно с особой аккуратностью. Если не удалось избежать повреждений, маты ремонтируют путем установки заплат.
Заплата должна быть такого размера, чтобы от любого края повреждения был нахлест 30 см. Чтобы заплата не сдвинулась, ее крепят скобами степлера, вязальной проволокой (под заплатой — слой бентонита) или приклеивают адгезивом.
Может показаться противоречивым моментом заявленная прочность материала и одновременная его неустойчивость к механическим воздействиям. Объяснение простое: геосинтетики прочны на разрыв, сдвиг, нагрузку, но их легко разрезать, прорвать острыми краями, например камней. Именно поэтому требования к основанию довольно строги. Правильно уложенные бентонитовые маты будут работать безупречно.
Рекомендуем не экспериментировать с самостоятельной гидроизоляцией бентоматами, а обращаться к специалистам. Не забивайте гвозди микроскопом — не используйте бентонитовые маты там, где достаточно банальной обмазочной гидроизоляции.
Бентонитовые маты — особенности и сферы применения
Бентонитовый мат – это водонепроницаемый материал, обычно поставляемый в рулонах. Он состоит из гранул бентонита, которые располагаются между двух слоев геотекстиля, скрепленных между собой иглопробивным способом.
Сферы применения
Бентонитовые маты используются при строительстве:
В основном они используются в двух целях:
Особенности
Бентонит разбухает и увеличивается в 12-16 раз при контакте с водой.
При увеличении бентонита в условиях ограниченного пространства образуется гель, обладающий высоким уровнем водонепроницаемости.
Как мы говорили выше, в бентонитовых матах гранулы располагаются между двумя слоями геотекстиля, причем одна сторона – тканый геотекстиль, другая – нетканый.
Нетканый – обладает высоким уровнем плотности, не пропускает воду и гель, тканый геотекстиль, напротив, выводит часть геля на поверхность, предотвращая возможные трещины или незначительные механические повреждения.
Слои геотекстиля скреплены между собой иглопробивным способом, что обеспечивает прочность и стабильность бентонитового мата, оптимальное распределение бентонитовых гранул по всей площади материала.
Преимущества
Недостатки
В интернет-магазине STSGEO вы можете заказать бентонитовые маты (АС50 и АС 100) с оперативной доставкой на ваш объект!
А вот те, кто слышали о его существовании, но никогда не применяли, часто верят в мифы, которые не всегда отражают правду о современных материалах, в силу привычки применять традиционные решения.
Попробуем развенчать мифы о бентонитовых матах.
Миф 1. О протечках
Продавец мембраны сказал, что бентонитовые маты протекают, а мембрана герметична.
Миф 2. О сложном монтаже
При изоляции цокольного этажа из железобетона лучше использовать наплавляемый битумный материал, потому как бентонитовый мат сложен в монтаже.
Бентизол: Бентонитовый мат прост в применении: для изоляции цоколя на вертикальных поверхностях вы можете монтировать мат одним из двух способов:
1.При устройстве опалубки закрепите мат на внутренней стороне опалубки с помощью степлера и производите армирование и бетонирование. После разопалубливания мат будет надежно связан с телом бетона.
2. Если конструкция уже возведена, вы можете закрепить на ней мат механически: с помощью монтажного пистолета через металлическую полосу, пятаки или с помощью полимерных дюбелей-грибков. На горизонтальных поверхностях мат раскатывается с просыпкой нахлестов. Мы выпускает маты удобного формата 2,5х10 м и 1,15 х 5 м или другие по Вашему заказу.
Простота укладки полотен, надежная изоляции конструкций и универсальность крепежных элементов делают бентонитовые маты наиболее выгодным и часто применяемыми материалами, как альтернативная замена битумной изоляции. Узнайте подробнее об укладке бентонитовых матов.
Миф 3. О стоимости
Бентонитовый мат дорогой.
Бентизол: Вы сравниваете стоимость самих материалов, не учитывая специфики их применения. Так наплавляемые материалы необходимо монтировать в два слоя по сухому, огрунтованному битумом основанию.
При монтаже работа с пропановой горелкой является опасной и требует определенного навыка у рабочих, в связи с этим стоимость работ эквивалентна стоимости материалов. При монтаже изоляции из бентонитовых матов дополнительных затрат на грунт основания не требуется и крепления матов осуществляется доступными способами и материалами, что позволяет в итоге сэкономить на стоимости готовой изоляции.
Мы можем предоставить вам расчет, из которого Вы увидите, что стоимость изоляции из бентонитовых матов будет на 20 и более процентов ниже стоимости наплавляемого материала.
