ГОСТ 5151-79 Барабаны деревянные для электрических кабелей и проводов. Технические условия

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

БАРАБАНЫ ДЕРЕВЯННЫЕ ДЛЯ ЭЛЕКТРИЧЕСКИХ КАБЕЛЕЙ И ПРОВОДОВ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР ПО СТАНДАРТАМ

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

БАРАБАНЫ ДЕРЕВЯННЫЕ ДЛЯ ЭЛЕКТРИЧЕСКИХ КАБЕЛЕЙ И ПРОВОДОВ

Wooden drums for electrical cables and wires.
Specifications

Взамен
ГОСТ 5151-71

Постановлением Государственного комитета СССР по стандартам от 22 февраля 1979 г. № 685 срок действия установлен

* Переиздание (август 1986 г.) с Изменением № 1, утвержденным в июне 1986 г.; Пост. № 1967 от 30.06.86 (ИУС 10-86)

Несоблюдение стандарта преследуется по закону

Настоящий стандарт распространяется на деревянные барабаны, предназначенные для электрических кабелей и проводов, изготовляемых для нужд народного хозяйства и для экспорта.

Стандарт не распространяется на барабаны для кабелей специального назначения.

Требования пп. 2.4, 2.12, 2.19 являются обязательными.

(Измененная редакция, Изм. № 3).

1. ОСНОВНЫЕ ПАРАМЕТРЫ И РАЗМЕРЫ

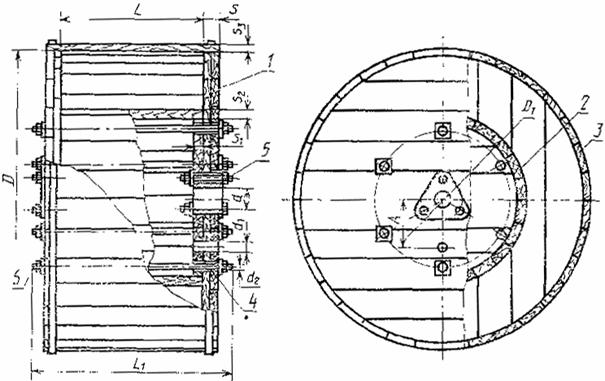

1.1. Конструкция барабанов должна соответствовать указанной на чертеже.

Размеры барабанов и размеры деталей, входящих в комплект барабана в разобранном виде, должны соответствовать указанным в табл. 1.

Коды ОКП и объем пиломатериалов в чистоте указаны в обязательном приложении 2.

Таблица 1

Диаметр шеечного круга

Расстояние от оси барабана

до оси поводкового отверстия А

шейки D ₁ (справочный)

1. Номер барабана обозначает диаметр щеки в дециметрах.

2. По согласованию с потребителем допускается изготовление барабанов № 5, 6 без поводковых отверстий.

3. Допускается изготовлять барабан № 22в с длиной шейки 1100 мм.

4. Допускается изготовлять барабан № 18 с толщиной щеки 70 мм

(Измененная редакция, Изм. № 1, 2).

1.2. Условное обозначение барабанов должно состоять из номера барабана или номера барабана и обозначения улитки в дополнительном слое щеки (У) или номера барабана и обозначения улитки, набранной из отдельных деталей (УД), и номера настоящего стандарта.

Пример условного обозначения 20УД ГОСТ 5151-79

1.3. Ширина применяемых досок в зависимости от диаметра щеки барабана должна соответствовать указанной в табл. 2.

Диаметр щеки барабана

1.4. Числовые значения предельных отклонений должны соответствовать:

±15 мм для барабанов № 5-17а включ.;

±20 мм для барабанов № 18 и выше;

±3 мм для барабанов № 5-206 включ.;

±5 мм для барабанов № 22 и выше;

по диаметру шеечного круга:

±7 мм для барабанов № 5-17а включ.;

±10 мм для барабанов № 18 и выше;

Предельные отклонения расстояния от оси барабана до оси поводкового отверстия не нормируются.

1.3; 1.4. (Измененная редакция, Изм. № 1).

2. ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ

2.1. Барабаны должны изготовляться в соответствии с требованиями настоящего стандарта по чертежам, утвержденным в установленном порядке.

Для барабанов № 5-8а включительно, изготовляемых из древесины лиственницы, толщина щек и шейки должна уменьшаться на 3 мм.

Для барабанов № 20-30а допускается изготовлять доски шейки и внутренние слои щек из пиломатериалов мягких лиственных пород.

Для барабанов № 22-22в допускается изготовлять внутренние слои щек из березы, за исключением барабанов для продукции, предназначенной для стран с тропическим климатом.

Для барабанов № 14б-18в включительно, изготовляемых из пиломатериалов мягких лиственных пород по ГОСТ 2695-83, доски щек под осевое отверстие должны изготовляться из пиломатериалов хвойных пород по ГОСТ 8486-86 и ГОСТ 24454-80.

Для изготовления барабанов для кабелей и проводов, предназначенных для стран с тропическим климатом должны применяться обрезные пиломатериалы хвойных пород не ниже 2-го сорта по ГОСТ 24454-80 и ГОСТ 8486-86.

Для обшивки барабанов с изделием должны применяться необрезные пиломатериалы хвойных пород по ГОСТ 24454-80 и ГОСТ 8486-86, а также мягких лиственных пород и березы по ГОСТ 2695-83, обапол по ГОСТ 5780-77.

Для обшивки барабанов с изделием, предназначенных для экспорта (за исключением стран с тропическим климатом), должны применяться обрезные пиломатериалы хвойных пород не ниже 3-го сорта по ГОСТ 24454-80 и ГОСТ 8486-86 и лиственных пород не ниже 2-го сорта по ГОСТ 2695-83.

Для обшивки барабанов с изделием, предназначенных для стран с тропическим климатом, должны применяться обрезные пиломатериалы хвойных пород не ниже 3-го сорта по ГОСТ 24454-80 и ГОСТ 8486-86.

(Измененная редакция, Изм. № 1, 2 ).

2.3. (Исключен, Изм. № 1).

Припуски на механическую обработку деталей щек и шейки должны соответствовать группе III по ГОСТ 7307-75.

2.5. Щеки барабанов должны состоять:

Толщина досок в каждом отдельном слое должна быть одинаковой. Толщина слоев не должна отличаться более чем на 40%, при этом слой из более тонких досок должен находиться на внутренней стороне щеки.

Доски каждого слоя щек должны прилегать друг к другу. Зазоры между отдельными досками допускаются не более:

для вновь изготовленных барабанов

в период эксплуатации, транспортирования и хранения

Щеки барабана № 26, предназначенного для продукции, поставляемой на экспорт, допускается изготовлять из двух слоев.

(Измененная редакция, Изм. № 2)

2.6. В барабанах № 22 и выше (за исключением барабана № 30а) наружный слой должен изготовляться из отдельных сегментов, расположенных по периметру щеки барабана (см. черт. 1 и табл. 1 обязательного приложения 1). Каждый сегмент должен прибиваться не менее чем семью гвоздями. Толщина сегментов должна быть не менее 28 мм.

2.7. Гвозди, соединяющие доски щек, должны быть забиты концентрическими рядами, число которых для различных номеров барабанов, включая прибивку шеечного круга, должно соответствовать данным, указанным ниже.

Источник

шейка барабана

Смотреть что такое «шейка барабана» в других словарях:

Дарбука — тарбука, дарабука, думбек … Википедия

Дарабука — Дарбука тарбука, дарабука, думбек Классификация ударный, мембранофон Диапазон Родственные инструменты … Википедия

Думбек — Дарбука тарбука, дарабука, думбек Классификация ударный, мембранофон Диапазон Родственные инструменты … Википедия

Мельницы мукомольные — Этим словом обозначают и большое здание с установленными в нем машинами для получения муки, и нередко очень небольшую, ручную машинку, размалывающую зерна. В отдаленное от нас время размельчение зерен, весьма несовершенное, производилось в ступах … Энциклопедический словарь Ф.А. Брокгауза и И.А. Ефрона

Барабанные палочки — используются для игры на ударных инструментах. Обычно изготавливаются из дерева (клён, орешник, дуб, граб, бук). Существуют также модели … Википедия

ВОДОПОДЪЕМНИКИ — ВОДОПОДЪЕМНИКИ, приборы и сооружения, служащие для подъема и передвижения воды из нижележащего расположения в вышележащее. В. разделяются на две группы: 1) те сооружения и приборы, которые при посредстве различных приспособлений механически… … Большая медицинская энциклопедия

Банджо — (англ. banjo) струнный щипковый (плекторный) инструмент. Ок. 17 в. вывезен из Зап. Африки в юж. штаты США, где получил распространение под назв. banger, bonja, banjo. Первоначально имел корпус в виде плоского открытого снизу барабана с… … Музыкальная энциклопедия

Гадулка — Гудулка Классификация … Википедия

Кеменче — (турк.),Понтиаки лира (греч.) (варианты произношения и синонимы: кемендже, кеменджеси, кеменча, кеманча, кьяманча, кемендзес, кементсия, кеман, лира) народный струнный смычковый музыкальный инструмент, сродни арабскому ребабу,… … Википедия

Источник

ГОСТ 5151-79* «Барабаны деревянные для электрических кабелей и проводов. Технические условия»

Настоящий стандарт распространяется на деревянные барабаны, предназначенные для электрических кабелей и проводов, изготовляемых для нужд народного хозяйства и для экспорта.
Стандарт не распространяется на барабаны для кабелей специального назначения.

ГОСУДАРСТВЕННЫЙ СТАНДАРТСОЮЗА ССР

БАРАБАНЫ ДЕРЕВЯННЫЕ ДЛЯ ЭЛЕКТРИЧЕСКИХКАБЕЛЕЙ И ПРОВОДОВ

ГОСУДАРСТВЕННЫЙКОМИТЕТ СССР ПО СТАНДАРТАМ

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

БАРАБАНЫ ДЕРЕВЯННЫЕ ДЛЯ ЭЛЕКТРИЧЕСКИХ КАБЕЛЕЙ И ПРОВОДОВ

Wooden drums for electrical cables and wires.
Specifications

Взамен
ГОСТ 5151-71

Постановлением Государственного комитета СССР постандартам от 22 февраля 1979 г. № 685 срок действия установлен

* Переиздание (август 1986 г.) с Изменением № 1,утвержденным в июне 1986 г.; Пост. № 1967 от 30.06.86 (ИУС 10-86)

Несоблюдение стандарта преследуется по закону

Настоящий стандартраспространяется на деревянные барабаны, предназначенные для электрическихкабелей и проводов, изготовляемых для нужд народного хозяйства и для экспорта.

Стандарт не распространяетсяна барабаны для кабелей специального назначения.

Требования пп. 2.4,2.12,2.19являются обязательными.

(Измененная редакция, Изм. № 3 ).

1. ОСНОВНЫЕ ПАРАМЕТРЫ И РАЗМЕРЫ

1.1. Конструкция барабановдолжна соответствовать указанной на чертеже.

Размеры барабанов и размерыдеталей, входящих в комплект барабана в разобранном виде, должнысоответствовать указанным в табл.1.

Коды ОКП и объемпиломатериалов в чистоте указаны в обязательном приложении 2.

Таблица 1

Диаметр шеечного круга

Расстояние от оси барабана

до оси поводкового отверстия А

шейки D ₁ (справочный)

1. Номербарабана обозначает диаметр щеки в дециметрах.

2. Посогласованию с потребителем допускается изготовление барабанов № 5, 6 безповодковых отверстий.

3. Допускаетсяизготовлять барабан № 22в с длиной шейки 1100 мм.

4. Допускается изготовлять барабан № 18 с толщиной щеки 70 мм

(Измененная редакция, Изм. № 1, 2 ).

1.2. Условное обозначениебарабанов должно состоять из номера барабана или номера барабана и обозначенияулитки в дополнительном слое щеки (У) или номера барабана и обозначения улитки,набранной из отдельных деталей (УД), и номера настоящего стандарта.

Примерусловного обозначения 20УД ГОСТ 5151-79

1.3. Ширина применяемыхдосок в зависимости от диаметра щеки барабана должна соответствовать указаннойв табл. 2.

Диаметр щеки барабана

1.4. Числовые значенияпредельных отклонений должны соответствовать:

±15 мм для барабанов № 5-17авключ.;

±20 мм для барабанов № 18 ивыше;

±3 мм для барабанов № 5-206включ.;

±5 мм для барабанов № 22 ивыше;

по диаметру шеечного круга:

±7 мм для барабанов № 5-17авключ.;

±10 мм для барабанов № 18 ивыше;

Предельные отклонения расстояния от оси барабана дооси поводкового отверстия не нормируются.

1.3; 1.4. (Измененная редакция, Изм. № 1).

2. ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ

2.1. Барабаны должныизготовляться в соответствии с требованиями настоящего стандарта по чертежам,утвержденным в установленном порядке.

Для барабанов № 5-8авключительно, изготовляемых из древесины лиственницы, толщина щек и шейкидолжна уменьшаться на 3 мм.

Для барабанов № 20-30а допускаетсяизготовлять доски шейки и внутренние слои щек из пиломатериалов мягкихлиственных пород.

Для барабанов № 22-22вдопускается изготовлять внутренние слои щек из березы, за исключением барабановдля продукции, предназначенной для стран с тропическим климатом.

(Измененная редакция, Изм. № 1, 2 ).

2.3. (Исключен, Изм. № 1).

2.5. Щеки барабанов должнысостоять:

Толщина досок в каждомотдельном слое должна быть одинаковой. Толщина слоев не должна отличаться болеечем на 40%, при этом слой из более тонких досок должен находиться на внутреннейстороне щеки.

Доски каждого слоя щекдолжны прилегать друг к другу. Зазоры между отдельными досками допускаются неболее:

для вновь изготовленныхбарабанов

в период эксплуатации,транспортирования и хранения

Щеки барабана № 26,предназначенного для продукции, поставляемой на экспорт, допускаетсяизготовлять из двух слоев.

(Измененная редакция, Изм.№ 2 )

2.6. В барабанах № 22 и выше(за исключением барабана № 30а) наружный слой должен изготовляться из отдельныхсегментов, расположенных по периметру щеки барабана (см. черт. 1 и табл. 1обязательного приложения 1).Каждый сегмент должен прибиваться не менее чем семью гвоздями. Толщинасегментов должна быть не менее 28 мм.

2.7. Гвозди,соединяющие доски щек, должны быть забиты концентрическими рядами, числокоторых для различных номеров барабанов, включая прибивку шеечного круга,должно соответствовать данным, указанным ниже.

Источник

Как правильно хранить кабельную продукцию

Подписка на рассылку

При строительстве больших объектов, таких как электростанции, за два-три месяца вырабатывается до 500 километров кабеля; для хранения кабеля сооружаются специальные кабельные площадки. При недостатке места используются специальные стеллажи, позволяющие разместить барабаны в 2–3 яруса.

Сроки хранения кабельной продукции на открытых площадках — до 2 лет, при наличии навеса — до 5, на складах — до 10 лет. Запрещается хранение барабанов плашмя. Предприятием-изготовителем на каждом барабане указывается направление вращения, наносятся надписи: «Катать по стрелке», «При разгрузке не сбрасывать», «Не класть плашмя». Кабель хранится в зашитых барабанах.

Кабель поставляется намотанным на деревянные или металлические барабаны. Согласно ГОСТу они имеют номера от 4-го до 30-го, что соответствует наружному диаметру щеки от 400 до 3000 миллиметров.

D — щека барабана,
D1 — шейка барабана,
d — отверстие, позволяющее вставить трубу (ось вращения ),
B — ширина барабана.

Выбор диаметра шейки зависит от параметров кабеля:

D — параметр, вычисляемый как сумма наружного диаметра кабеля и диаметра жилы.

Намотка производится плотными и ровными рядами. Расстояние от верхних витков до края барабана должно быть:
— для многожильного кабеля не менее 100 мм,
— для одножильного не менее 50 мм.

Нижний конец кабеля через отверстие в щеке выводится наружу. Выступающий конец должен иметь длину не менее 100 мм. Верхний конец крепится к внутренней стороне щеки. Для исключения попадания влаги концы кабеля изолируются каппами (термоусадочными колпачками). Кабели в металлической оболочке могут просто запаиваться.

На щеке барабана должна быть указана следующая информация:
1) наименование или фирменный знак предприятия-изготовителя;
2) условное обозначение кабеля
3) длина в метрах и число отрезков;
4) обозначение технических условий;
5) вес брутто (с тарой) в килограммах;
6) номер барабана завода-изготовителя.

Каждый барабан снабжается пластиковым, бумажным, металлическим или фанерным ярлыком со штампом технического контроля предприятия. Если кабель рассчитан на 6 кВ и более, к нему прилагается протокол электрических испытаний. Запрещается хранение кабеля в условиях агрессивных сред. Такой средой может быть повышенная влажность, наличие кислотных или щелочных паров. Нельзя выполнять ремонт барабанов (забивать гвозди или скобы) в щеки — это может привести к повреждению кабеля. Не разрешается погрузка неисправных барабанов с кабелем. В этом случае следует выполнить его перемотку. Следует учитывать, что пластиковая и резиновая изоляции при низких температурах становятся хрупкими.

Перекатка барабанов допускается только по ровной поверхности на небольшие расстояния (по условиям разных производителей до 50 или до 100 метров). Условия хранения должны позволять проведение осмотра и испытания кабеля без дополнительных транспортных или погрузочных мероприятий. Некоторые виды кабеля, например оптико-волоконные, разрешается хранить только в складских помещениях.
